Vỏ Tủ Điện Công Nghiệp: Ứng Dụng Theo Ngành & Cách Chọn Vật Liệu Phù Hợp

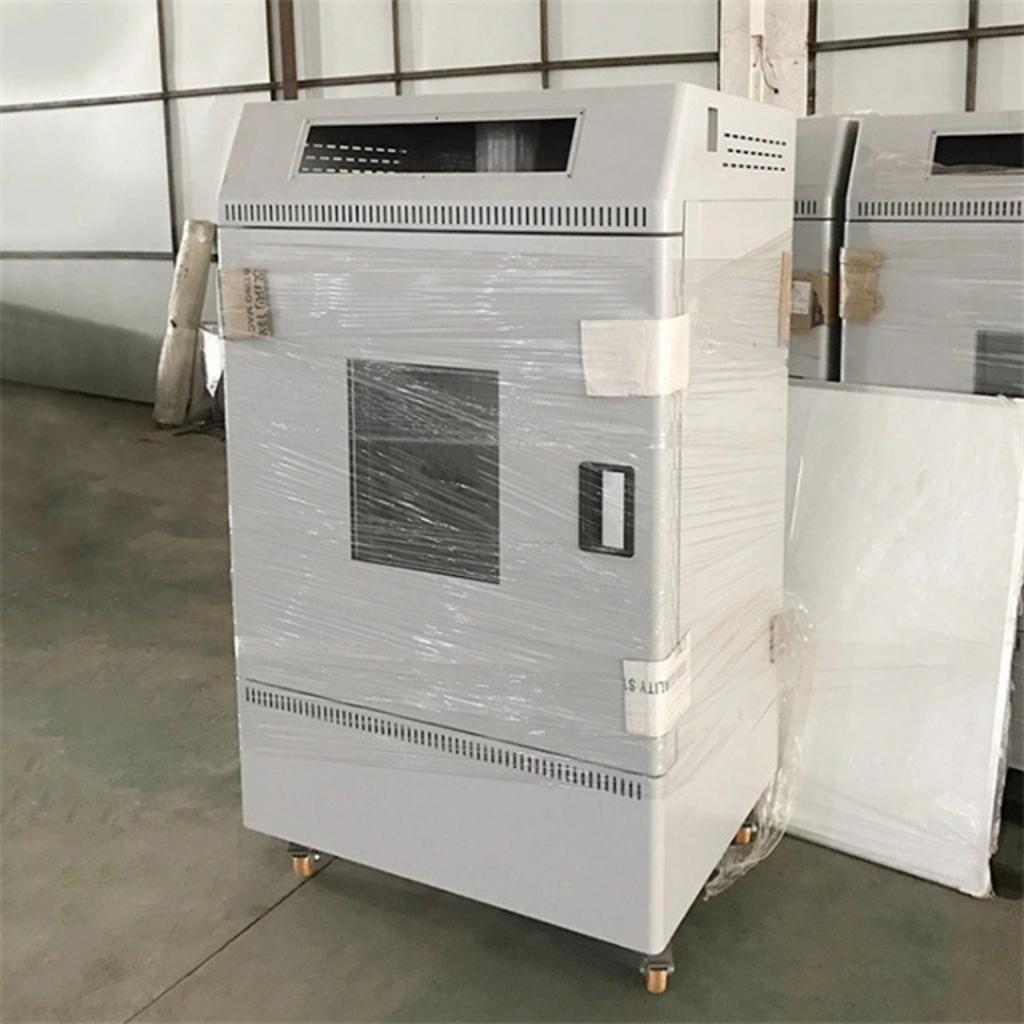

Vỏ Tủ Điện Công Nghiệp – Lớp Bảo Vệ Không Thể Thiếu Trong Sản Xuất Hiện Đại

Một nhà máy chế biến thực phẩm hay xưởng cơ khí hiện nay không còn vận hành bằng vài công tắc cơ đơn giản. Hàng chục tủ điều khiển PLC, biến tần, aptomat tổng và mạch phân phối phải làm việc đồng thời, liên tục 24/7 để duy trì dây chuyền sản xuất. Đi cùng mức độ tự động hóa đó là rủi ro: bụi kim loại, hơi ẩm, dầu mỡ hay va đập cơ khí có thể xâm nhập vào hệ thống điện chỉ sau một khe hở vài milimet.

Đây chính là lý do vỏ tủ điện không đơn thuần là một chiếc hộp kim loại. Nó là lớp cách ly vật lý giữa con người và nguồn điện áp cao, đồng thời là môi trường kiểm soát nhiệt độ, chống nhiễu điện từ (EMC) cho các board mạch điều khiển bên trong. Theo tiêu chuẩn IEC 60529, một vỏ tủ đạt cấp bảo vệ IP54 đã đủ ngăn bụi và nước bắn ở góc bất kỳ cho môi trường xưởng khô, còn IP65 mới đáp ứng yêu cầu chống tia nước áp lực tại khu vực sản xuất ẩm ướt hoặc ngoài trời. Độ dày tôn cũng không phải chi tiết phụ: một tủ cao 600-800mm cần tôn dày tối thiểu 1.2mm để tránh biến dạng khi lắp thiết bị nặng, còn tủ cỡ lớn trên 1200mm thường yêu cầu 1.5-2mm để giữ độ cứng khung.

Tại xưởng gia công của Cơ Khí Đại Việt ở Đồng Nai, mỗi vỏ tủ điện được sản xuất từ thép sơn tĩnh điện hoặc Inox 304 Posco theo quy trình 5 bước — từ bóc bản vẽ, cắt CNC, chấn gấp, hàn mí đến sơn tĩnh điện và kiểm định IP — nhằm đảm bảo sản phẩm không chỉ đúng kích thước mà còn đúng cấp bảo vệ theo môi trường lắp đặt thực tế.

Trên thực tế, mỗi ngành công nghiệp — từ thực phẩm, hóa chất đến năng lượng và sản xuất ô tô — đặt ra yêu cầu rất khác nhau cho vỏ tủ điện: có nơi cần chống ăn mòn tuyệt đối, có nơi ưu tiên chống cháy nổ, có nơi lại cần tối ưu chi phí cho số lượng lớn. Phần tiếp theo của bài viết sẽ đi vào 7 ứng dụng cụ thể theo từng ngành, kèm ví dụ thiết bị và môi trường lắp đặt thực tế để bạn dễ đối chiếu với dự án của mình. Trước khi đến đó, bạn có thể tham khảo thêm các loại vỏ tủ điện phổ biến trên thị trường hiện nay hoặc xem trực tiếp mẫu vỏ tủ điện công nghiệp 400x200x500mm đang được sản xuất tại xưởng.

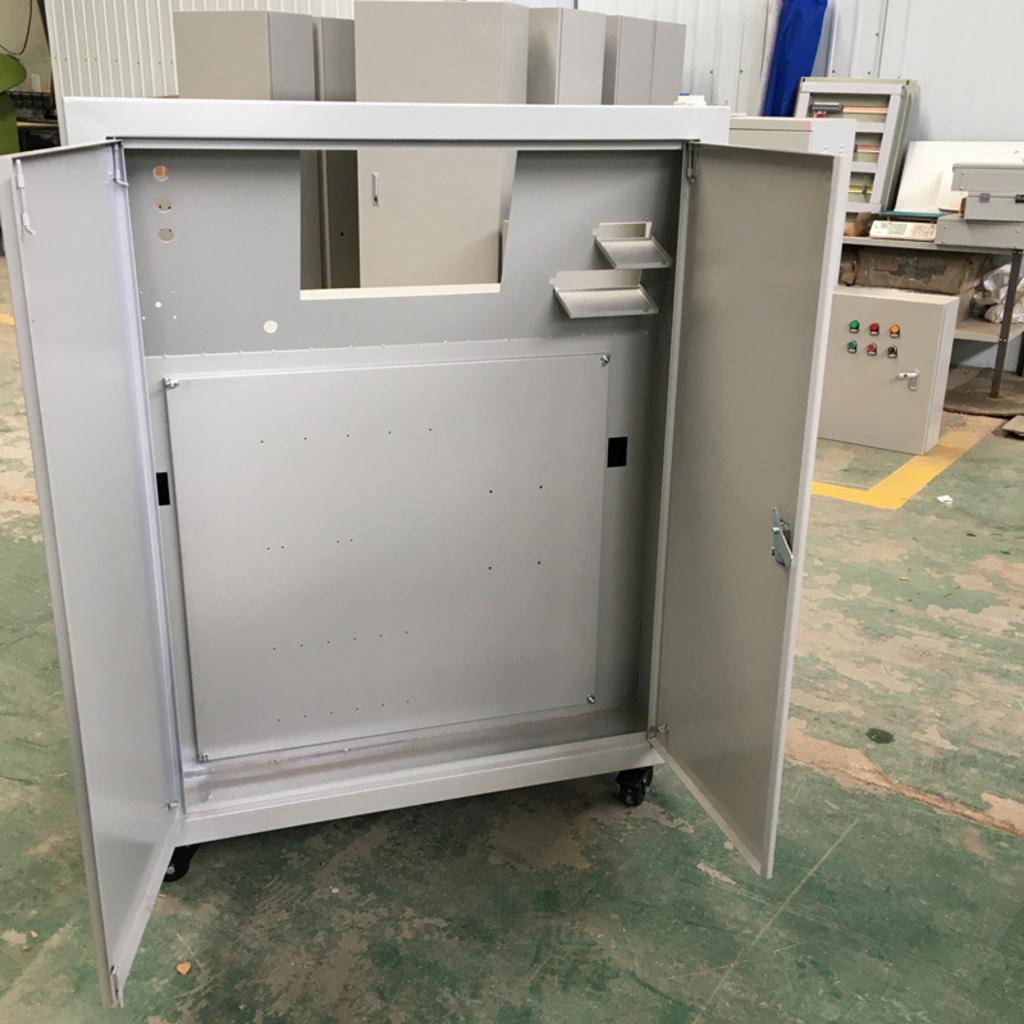

Vai Trò Cốt Lõi Của Vỏ Tủ Điện Trong Hệ Thống Điện Công Nghiệp

Vỏ tủ điện công nghiệp, hiểu đơn giản, là kết cấu khung bao kim loại — thường làm từ thép sơn tĩnh điện, Inox hoặc composite — dùng để chứa và bảo vệ các thiết bị đóng cắt, điều khiển như Aptomat, PLC, biến tần, contactor. Nó là lớp giao diện vật lý trung gian giữa hệ thống điện và môi trường vận hành xung quanh, và chính lớp giao diện này quy định ba vai trò nền tảng mà bạn cần hiểu rõ trước khi đi vào lựa chọn theo từng ứng dụng cụ thể ở phần sau.

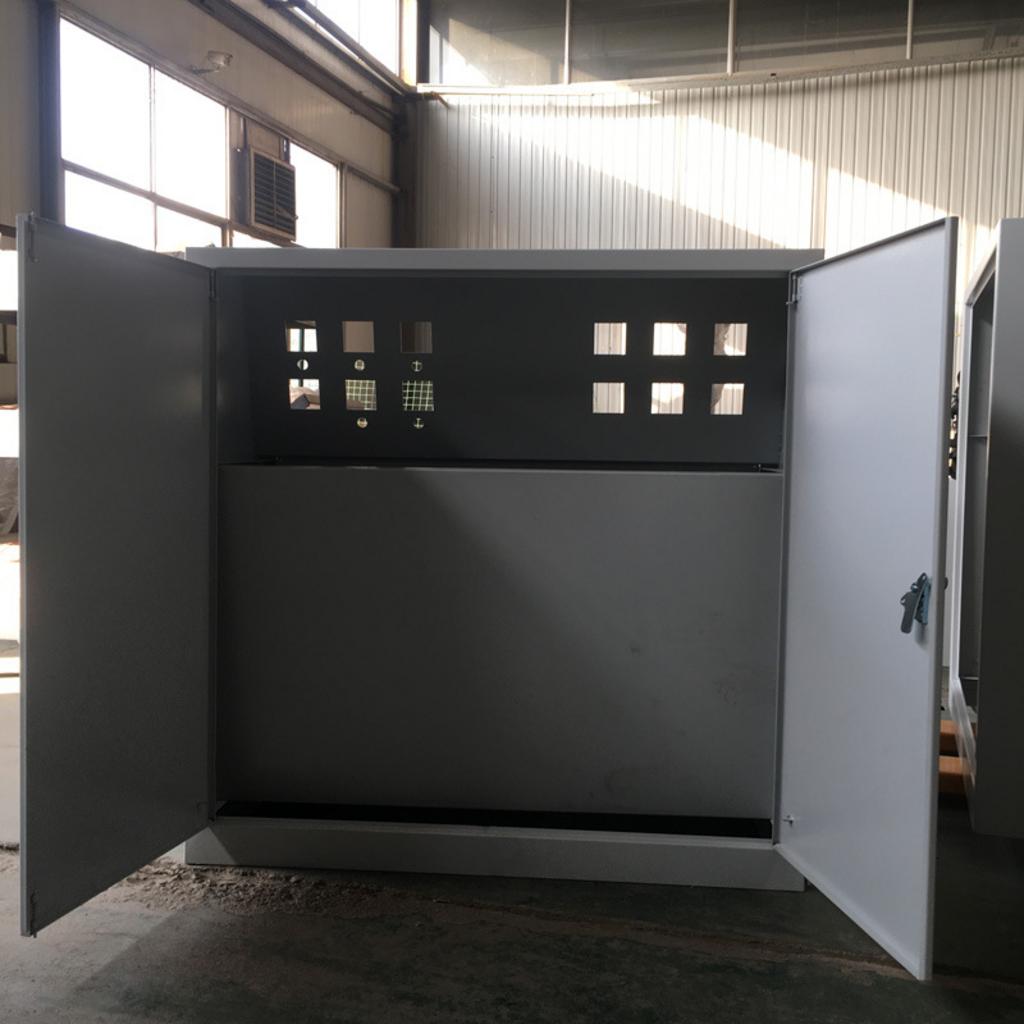

Bảo vệ linh kiện điện khỏi tác động môi trường

Chỉ số IP65 trên nhãn vỏ tủ có nghĩa thiết bị bên trong được bảo vệ hoàn toàn khỏi bụi (IP6x) và chống được tia nước áp lực từ mọi hướng (IPx5) — đây là ngưỡng tối thiểu cho khu vực sản xuất có vệ sinh định kỳ bằng nước, như nhà máy chế biến thực phẩm hoặc xưởng cơ khí dùng dung dịch làm mát. Khi vỏ tủ đạt đúng cấp bảo vệ này, Aptomat, PLC và biến tần bên trong tránh được tình trạng ẩm mốc, chập cháy do hơi nước ngưng tụ hoặc bụi kim loại tích tụ trên các đầu cực đấu nối.

Việc bảo vệ đúng cách không chỉ là vấn đề an toàn tức thời mà còn ảnh hưởng trực tiếp đến chi phí sở hữu dài hạn (Total Cost of Ownership). Một biến tần hư hỏng do ẩm có thể khiến nhà máy tốn hàng chục triệu đồng để thay mới, chưa kể chi phí downtime dừng cả dây chuyền. Ngược lại, vỏ tủ đạt chuẩn IP với gioăng cao su EPDM kín khít và mối hàn mí không rò nước có thể kéo dài tuổi thọ thiết bị điện thêm vài năm so với tủ lắp ráp bằng bulong thông thường, đồng thời giảm đáng kể tần suất bảo trì. Cách chọn chất liệu sản xuất vỏ tủ điện phù hợp với từng môi trường cũng quyết định rất lớn đến khả năng bảo vệ này.

Cách ly điện áp – đảm bảo an toàn lao động

Một kỹ thuật viên mở cửa tủ điện để kiểm tra thông số mà không cắt nguồn tổng — đây là tình huống phổ biến tại các nhà máy vận hành liên tục, và cũng chính là lúc vỏ tủ phát huy vai trò cách ly quan trọng nhất. Lớp vỏ kim loại kín, kết hợp vách ngăn nội bộ giữa khu vực mạch lực và mạch điều khiển, ngăn người vận hành tiếp xúc trực tiếp với các bộ phận mang điện áp cao bên trong.

Thiết kế cách ly này phải tuân thủ yêu cầu về khoảng cách an toàn và vật liệu cách điện theo tiêu chuẩn IEC 61439 về tủ điện hạ áp, cùng các quy định tương ứng trong TCVN áp dụng tại Việt Nam. Doanh nghiệp bỏ qua các tiêu chuẩn này không chỉ đối mặt rủi ro tai nạn điện, cháy nổ mà còn khó đạt chứng nhận khi nghiệm thu PCCC hoặc kiểm định định kỳ từ cơ quan quản lý.

Tổ chức khoa học hệ thống điện – hỗ trợ bảo trì

Giảm đáng kể thời gian xử lý sự cố — đó là lợi ích trực tiếp khi tủ điện được thiết kế với bố cục sắp xếp khoa học, thay vì lắp đặt tùy tiện theo kiểu còn chỗ trống là gắn thêm thiết bị. Vỏ tủ có thanh ray DIN cố định, khoang chia riêng cho mạch lực và mạch điều khiển giúp kỹ thuật viên xác định nhanh vị trí Aptomat, PLC hay biến tần cần kiểm tra mà không phải dò từng dây dẫn, đồng thời thiết kế modul hóa còn cho phép nhà máy bổ sung thiết bị khi nâng công suất mà không cần thay mới toàn bộ khung vỏ.

Ba vai trò trên là nền tảng lý thuyết chung cho mọi loại vỏ tủ điện, nhưng cách chúng được ưu tiên và thiết kế lại khác nhau rất nhiều tùy vào ngành sản xuất và điều kiện lắp đặt thực tế — điều mà phần tiếp theo sẽ phân tích qua 7 ứng dụng cụ thể trong công nghiệp.

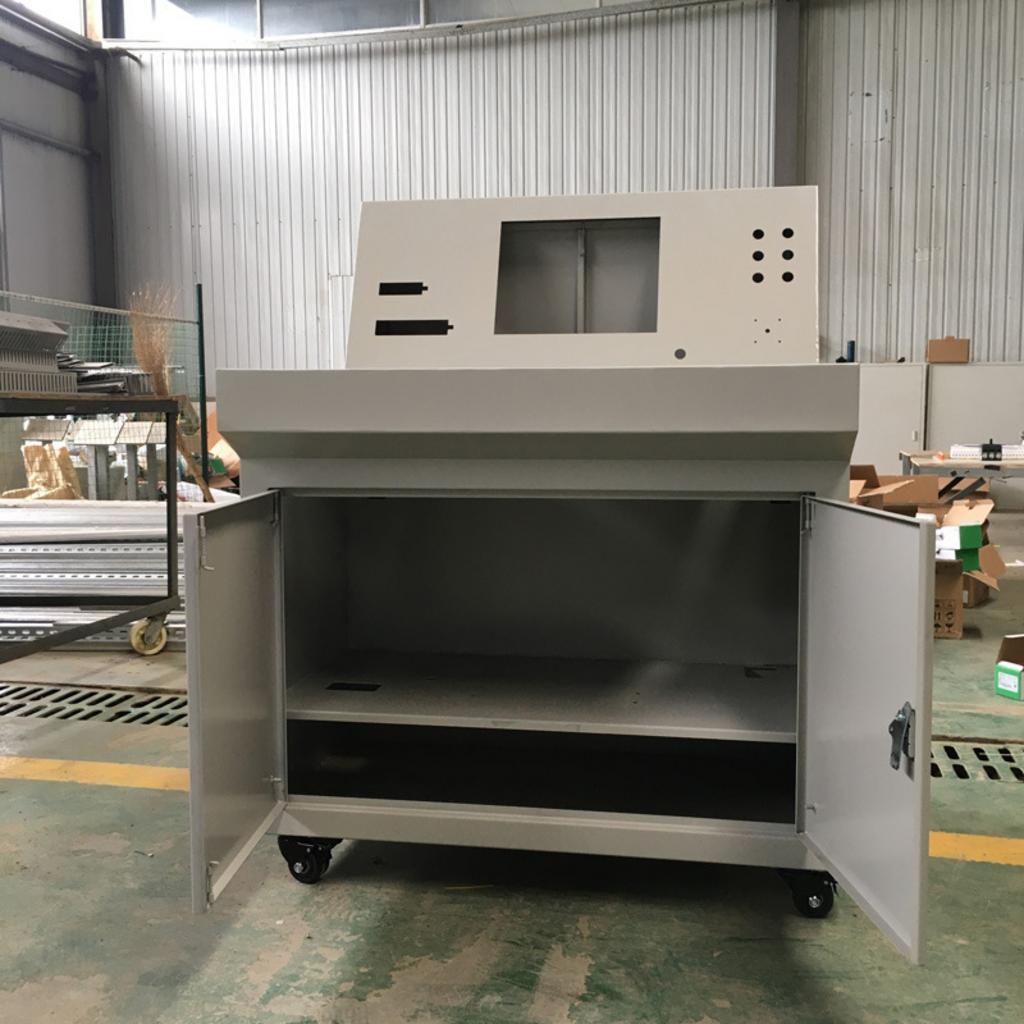

7 Ứng Dụng Thực Tế Của Vỏ Tủ Điện Trong Các Ngành Công Nghiệp

Bảy nhóm ngành sử dụng vỏ tủ điện phổ biến nhất tại Việt Nam gồm: sản xuất cơ khí, truyền tải điện, chế biến thực phẩm, hóa chất, tự động hóa, hạ tầng ngoài trời và tòa nhà thương mại. Mỗi nhóm đặt ra yêu cầu riêng về vật liệu, chỉ số IP và kết cấu khung, xuất phát từ đặc tính môi trường vận hành và loại thiết bị điện cần bảo vệ bên trong. Dưới đây là phân tích cụ thể từng ứng dụng, kèm ví dụ thiết bị thực tế mà Đại Việt đã tiếp cận qua các đơn hàng gia công tại xưởng Đồng Nai.

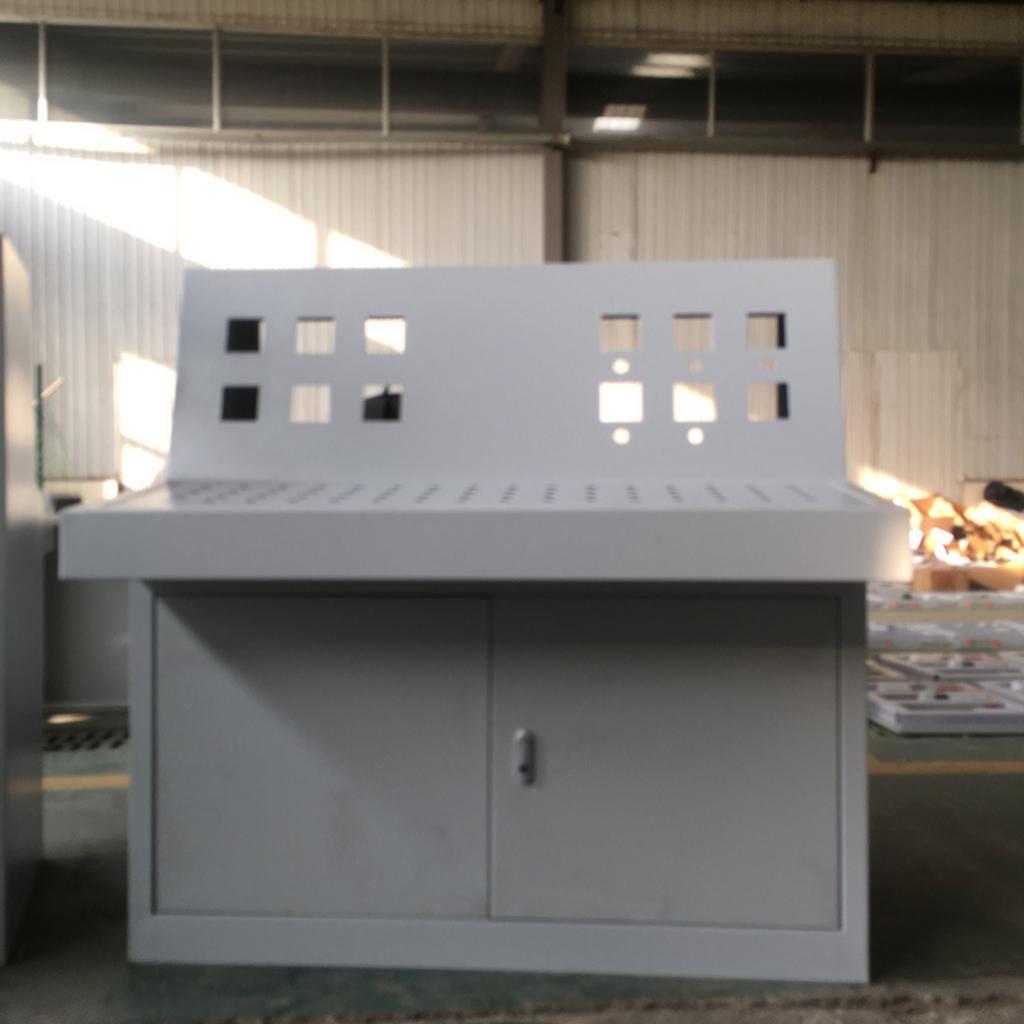

Nhà máy sản xuất & xưởng cơ khí

Vỏ tủ thép sơn tĩnh điện đạt IP54 là lựa chọn phổ biến nhất cho xưởng cơ khí và nhà máy dệt may, nơi môi trường tương đối khô và ít tiếp xúc hóa chất ăn mòn. Bên trong mỗi tủ thường chứa Aptomat tổng, khởi động từ, và biến tần điều khiển máy CNC hoặc dây chuyền lắp ráp — các thiết bị này cần khoảng cách cách điện tối thiểu theo tiêu chuẩn IEC 61439 để tránh phóng điện khi vận hành liên tục nhiều ca.

Một ví dụ thực tế là tủ điện điều khiển trung tâm đặt tại khu vực máy dập, máy hàn tự động trong nhà máy cơ khí — nơi công nhân cần thao tác đóng/cắt nhiều lần trong ca làm việc. Bố cục khoang chia riêng giữa mạch lực và mạch điều khiển, kết hợp thanh ray DIN cố định, giúp kỹ sư bảo trì xác định nhanh vị trí sự cố mà không phải tháo rời toàn bộ tủ. Quy trình bảo trì và bảo dưỡng vỏ tủ điện định kỳ 6 tháng/lần cũng dễ thực hiện hơn khi tủ được thiết kế modul hóa từ đầu, phù hợp cho nhà máy sản xuất, xưởng cơ khí quy mô vừa và lớn.

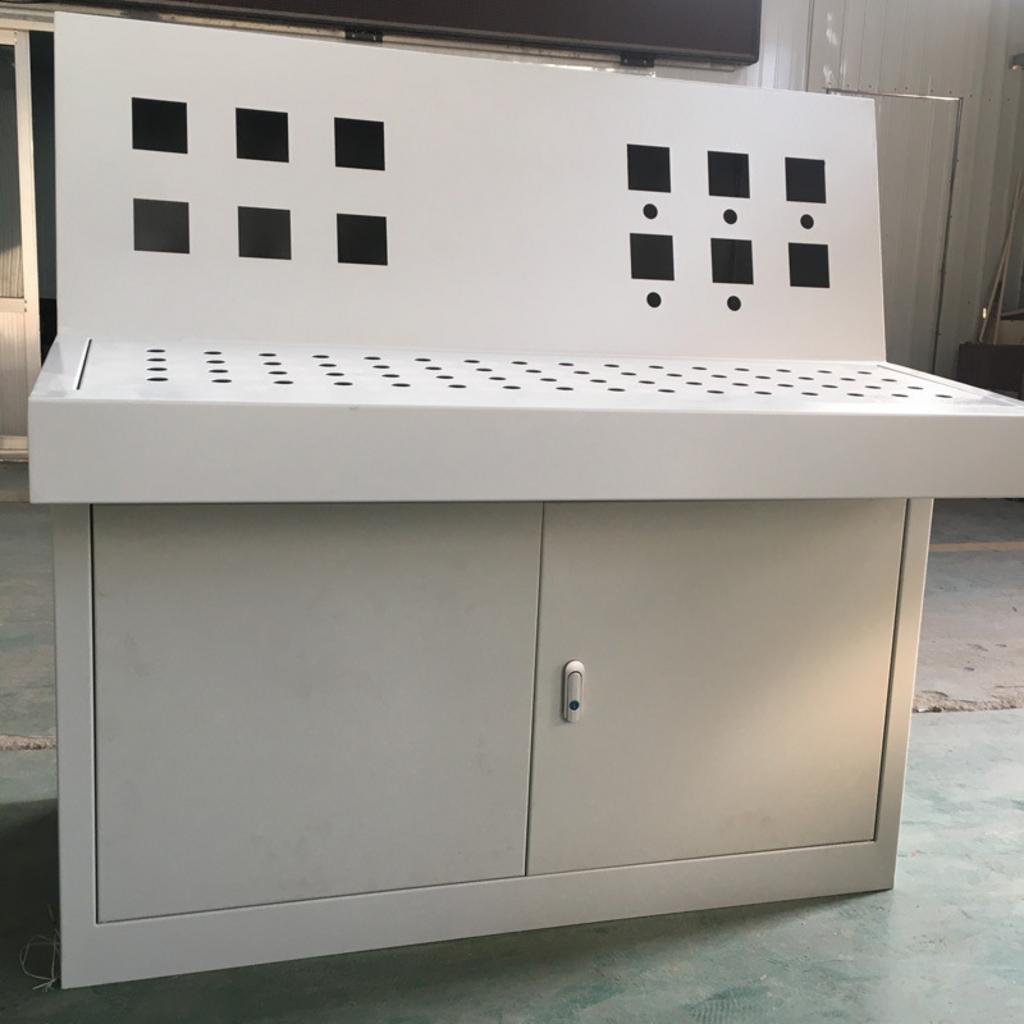

Trạm biến áp & hạ tầng truyền tải điện

Nếu vỏ tủ trong xưởng cơ khí chỉ cần IP54, tủ điện tại trạm biến áp và hệ thống phân phối điện phải đạt tối thiểu IP65-IP66 vì tiếp xúc trực tiếp với mưa, nắng, bụi công nghiệp ngoài trời quanh năm. Vật liệu ưu tiên là thép mạ kẽm nhúng nóng hoặc Inox 304 thay cho thép sơn tĩnh điện thông thường, do khả năng chống oxy hóa cao hơn nhiều lần khi tiếp xúc liên tục với hơi nước và độ ẩm. Tủ RMU (Ring Main Unit) chứa thiết bị đóng cắt trung áp tại các trạm biến áp khu công nghiệp là ví dụ điển hình — chỉ một điểm rò nước nhỏ trên gioăng cửa cũng có thể gây phóng điện, làm gián đoạn cấp điện cho cả một phân khu sản xuất. Chính vì vậy, các đơn vị vận hành lưới điện luôn yêu cầu kiểm định IP nghiêm ngặt trước khi đưa tủ vào lắp đặt thực địa.

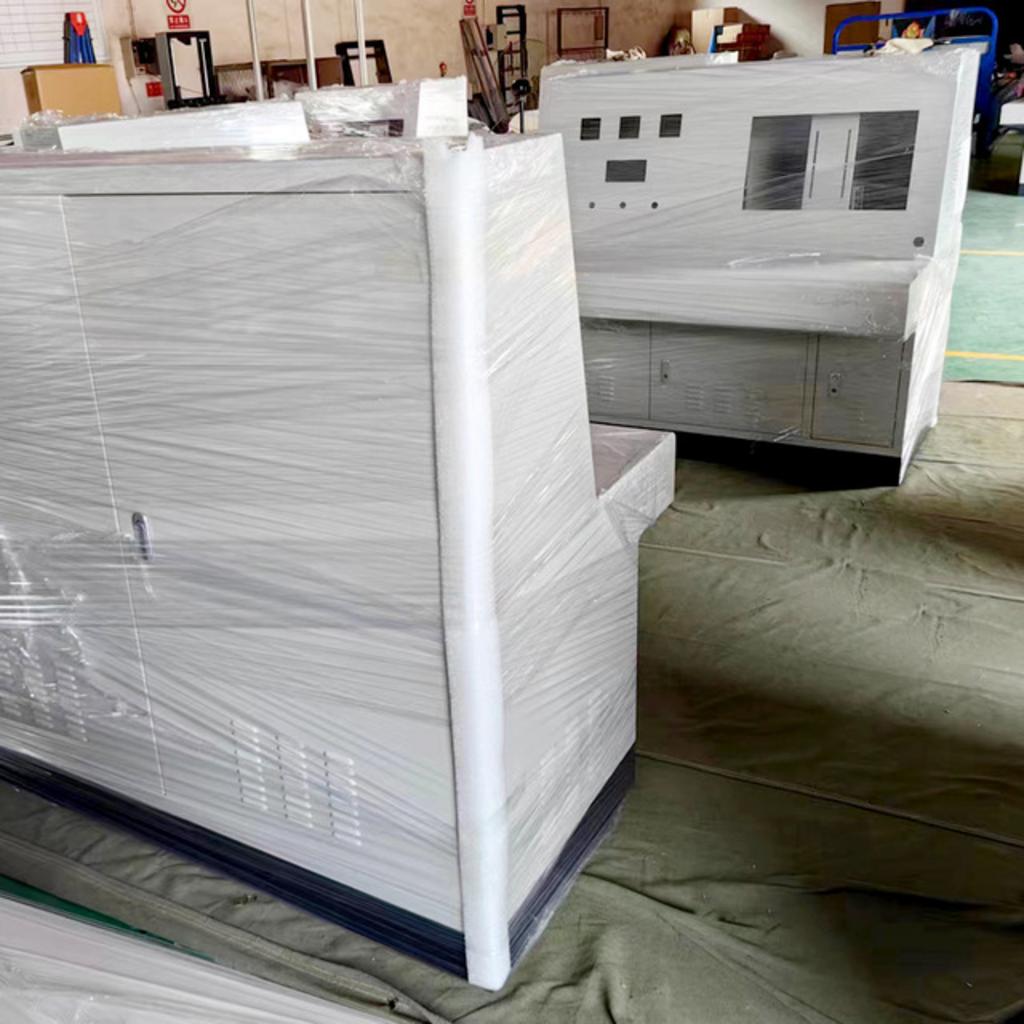

Nhà máy chế biến thực phẩm & đồ uống

Giảm thiểu tối đa nguy cơ nhiễm khuẩn chéo trong quá trình vệ sinh dây chuyền — đó là yêu cầu bắt buộc khiến hầu hết nhà máy thực phẩm chuyển sang dùng vỏ tủ Inox 304 (SUS304) thay cho thép sơn tĩnh điện. Khu vực chế biến thường xuyên tiếp xúc với hóa chất tẩy rửa gốc clo, hơi nước nóng khi xịt rửa áp lực cao, và độ ẩm không khí duy trì trên 80% suốt ca sản xuất. Lớp oxit crom tự nhiên trên bề mặt Inox 304 giúp vỏ tủ chống ăn mòn hóa chất tốt hơn thép sơn tĩnh điện, đồng thời bề mặt nhẵn không có khe rỗ giúp việc lau chùi, khử khuẩn đạt yêu cầu vệ sinh an toàn thực phẩm nhanh và triệt để hơn.

Tại các dây chuyền chế biến sữa, thủy sản đông lạnh hay nhà máy bia, tủ điện điều khiển thường đặt ngay cạnh khu vực chiết rót, đóng gói — nơi nước và hóa chất tẩy rửa bắn trực tiếp lên bề mặt thiết bị mỗi ngày. Đại Việt gia công các tủ này từ tấm Inox 304 Posco dày 1.2-1.5mm, hàn mí toàn bộ các cạnh để không tạo khe hở tích tụ vi khuẩn — một chi tiết kỹ thuật thường bị bỏ qua khi khách hàng chỉ chọn vỏ tủ theo giá mà không kiểm tra kỹ mối hàn.

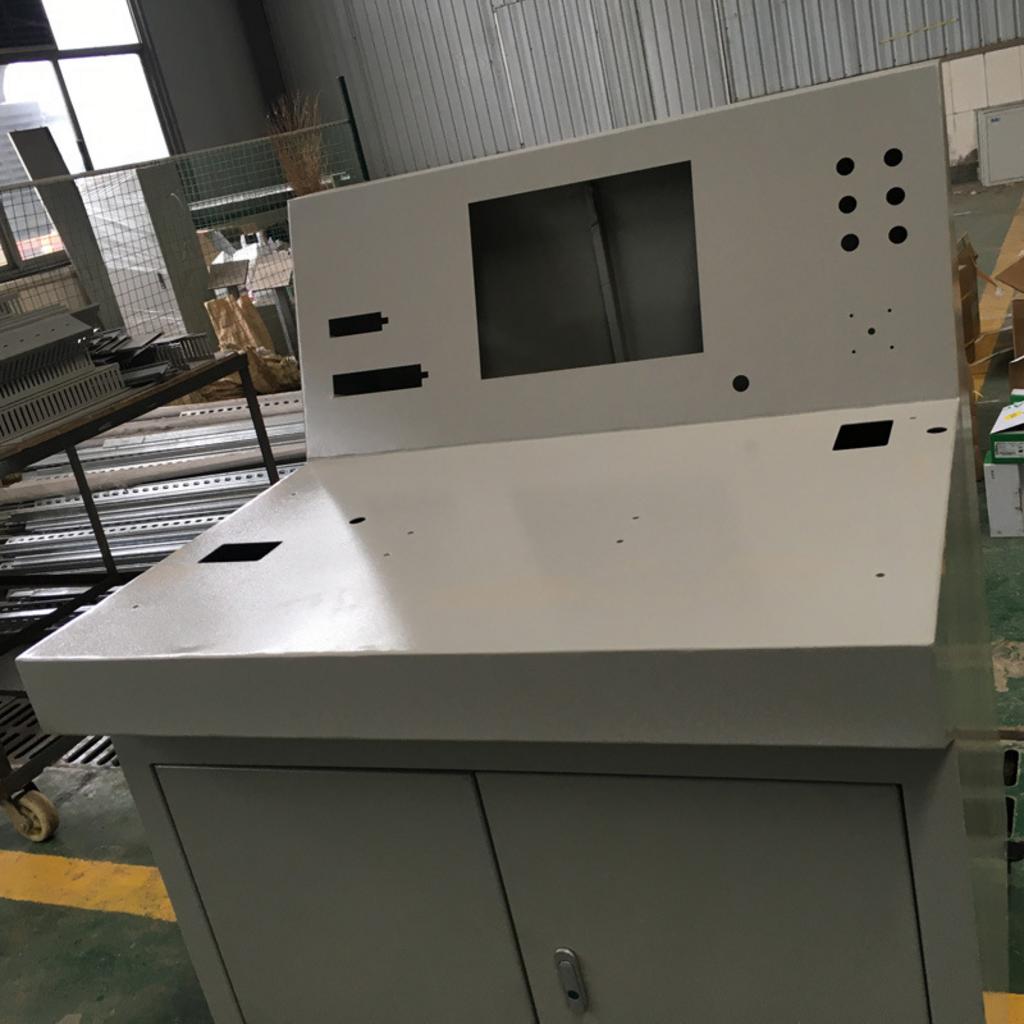

Nhà máy hóa chất & xử lý nước

Hơi axit bốc lên liên tục từ bể chứa hóa chất hoặc trạm xử lý nước thải có thể ăn mòn một vỏ tủ thép sơn tĩnh điện thông thường chỉ trong vài tháng vận hành. Với môi trường ăn mòn mạnh như vậy, Inox 316 — loại có thêm molypden giúp tăng khả năng chống ăn mòn hóa học so với Inox 304 — trở thành lựa chọn phù hợp hơn, và trong một số trường hợp đặc biệt khắc nghiệt, vỏ tủ Composite hoặc FRP (nhựa cốt sợi thủy tinh) còn được ưu tiên vì hoàn toàn không bị oxy hóa.

Tủ điện điều khiển bơm và van tại nhà máy xử lý nước thải công nghiệp, hoặc khu vực pha trộn hóa chất trong nhà máy sản xuất phân bón, thường phải chịu đựng cả hơi ẩm và hơi hóa chất đồng thời. Chọn sai vật liệu ở đây không chỉ khiến vỏ tủ gỉ sét sau một đến hai năm mà còn dẫn đến chập mạch, ăn mòn tiếp điểm bên trong, buộc nhà máy phải dừng dây chuyền để thay thế toàn bộ hệ thống điều khiển.

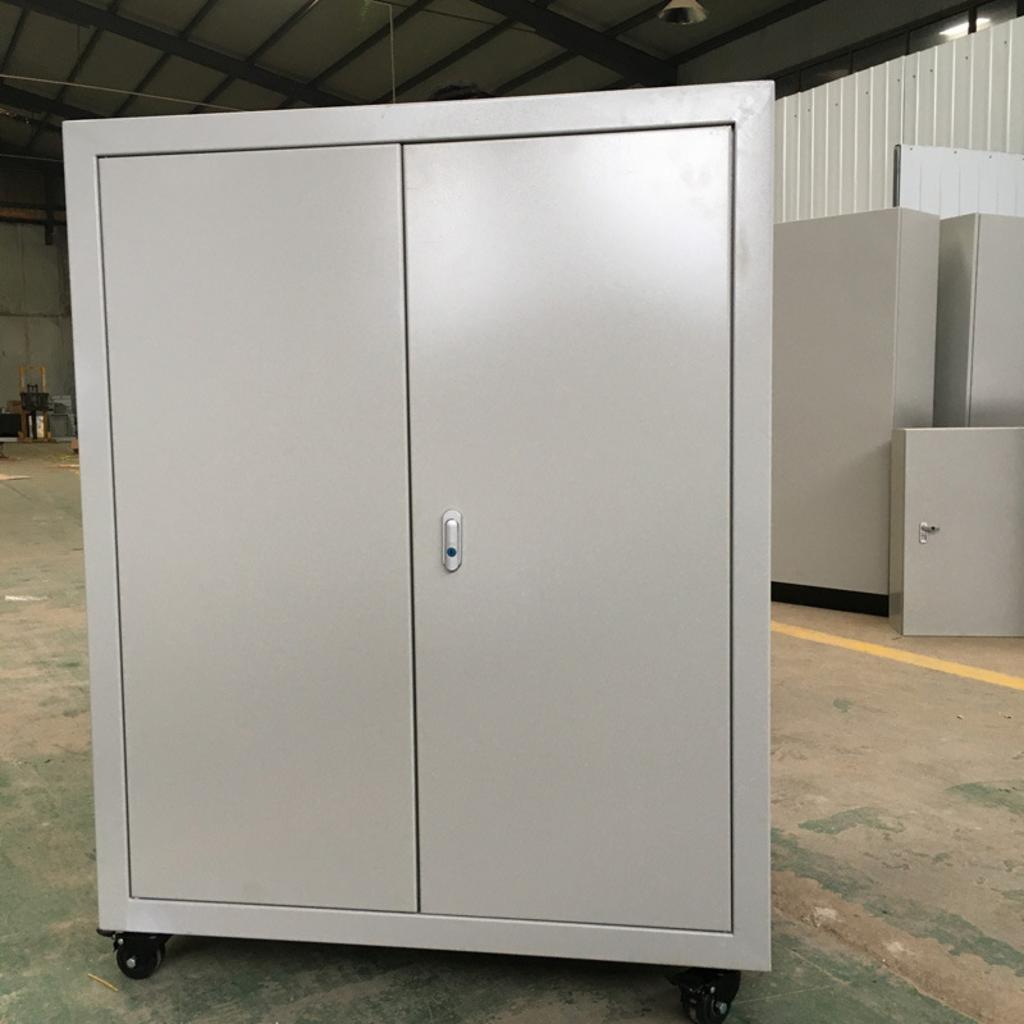

Hệ thống tự động hóa & điều khiển PLC

Nhiễu điện từ (EMC) phát sinh từ biến tần công suất lớn có thể khiến tín hiệu điều khiển PLC bị sai lệch nếu vỏ tủ không được tiếp đất đúng cách — đây là chi tiết kỹ thuật nhiều đơn vị thi công bỏ qua khi chỉ tập trung vào kích thước và giá thành tủ. Vỏ tủ kim loại có tiếp đất đạt chuẩn đóng vai trò như lớp chắn Faraday, hấp thụ và phân tán bức xạ điện từ trước khi nó ảnh hưởng đến các module cảm biến, bộ điều khiển nhạy cảm bên trong.

Trong các nhà máy thông minh áp dụng dây chuyền tự động hóa cao, một tủ điều khiển trung tâm có thể tích hợp cùng lúc PLC, biến tần, module I/O và relay bảo vệ trong không gian chỉ khoảng 600x800x300mm. Thiết kế tản nhiệt — thông qua quạt hút cưỡng bức hoặc tấm tản nhiệt gắn ngoài — trở thành yếu tố sống còn, vì nhiệt độ bên trong tủ vượt quá 40°C liên tục có thể làm giảm tuổi thọ linh kiện điện tử tới 50% so với điều kiện vận hành chuẩn.

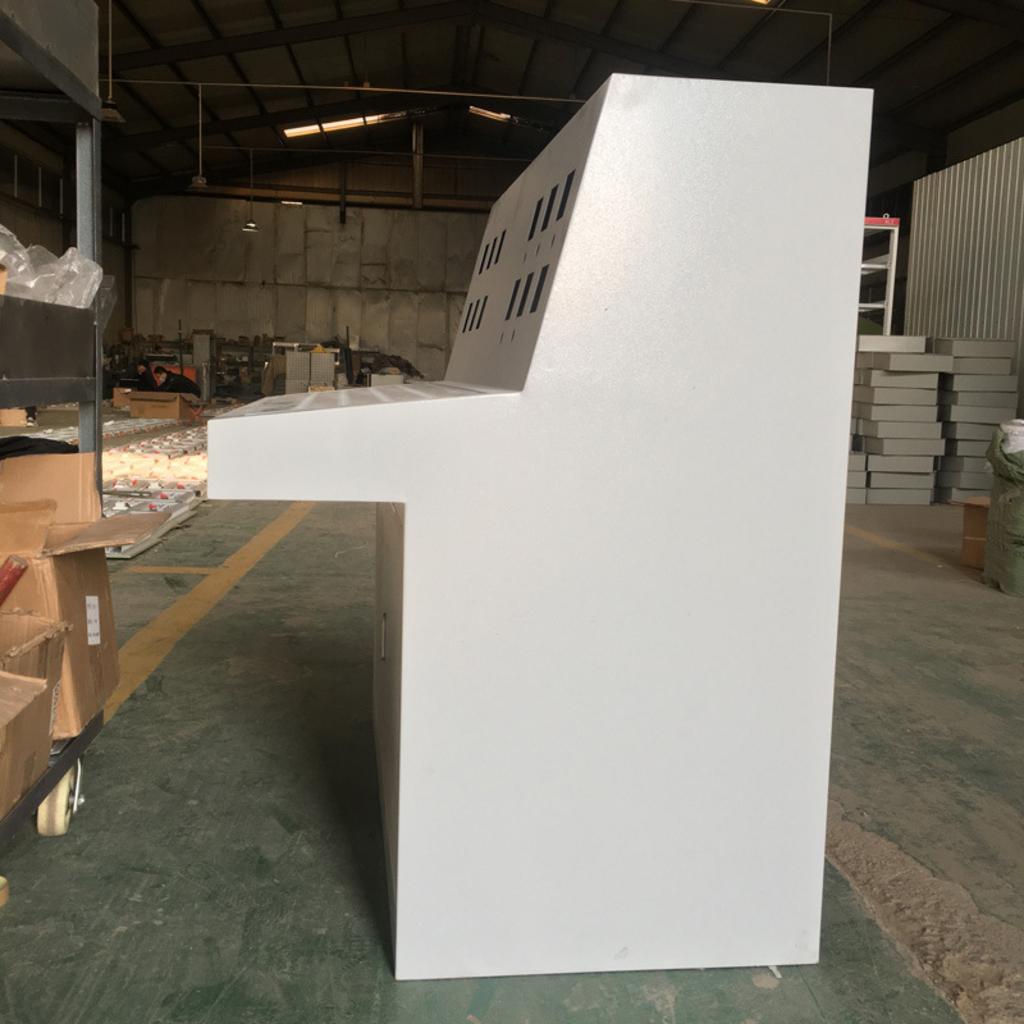

Công trình ngoài trời & hạ tầng viễn thông

Vỏ tủ điện lắp đặt tại trạm BTS viễn thông hoặc tủ điện chiếu sáng công cộng ngoài trời phải đạt tối thiểu IP65, và IP66 cho các khu vực ven biển chịu gió mang hơi mặn hoặc mưa lớn kéo dài. Ngoài khả năng chống nước, lớp sơn tĩnh điện hoặc lớp phủ chống tia UV còn giúp vỏ tủ không bị bạc màu, giòn nứt sau 2-3 năm phơi nắng trực tiếp — một vấn đề phổ biến với các tủ giá rẻ dùng lớp sơn không đạt độ dày tiêu chuẩn.

Tủ điện đặt tại các nút giao thông, cột đèn cao áp trong khu công nghiệp hay trạm viễn thông dọc tuyến quốc lộ thường có kích thước nhỏ, dao động quanh mức 300x200x400mm, nhưng yêu cầu độ kín khít cao hơn hẳn tủ trong nhà cùng kích cỡ. Nếu bạn đang cân nhắc kích thước tủ ngoài trời phù hợp với số lượng thiết bị cần lắp, có thể tham khảo thêm bài hướng dẫn tính kích thước vỏ tủ điện theo tải thiết bị.

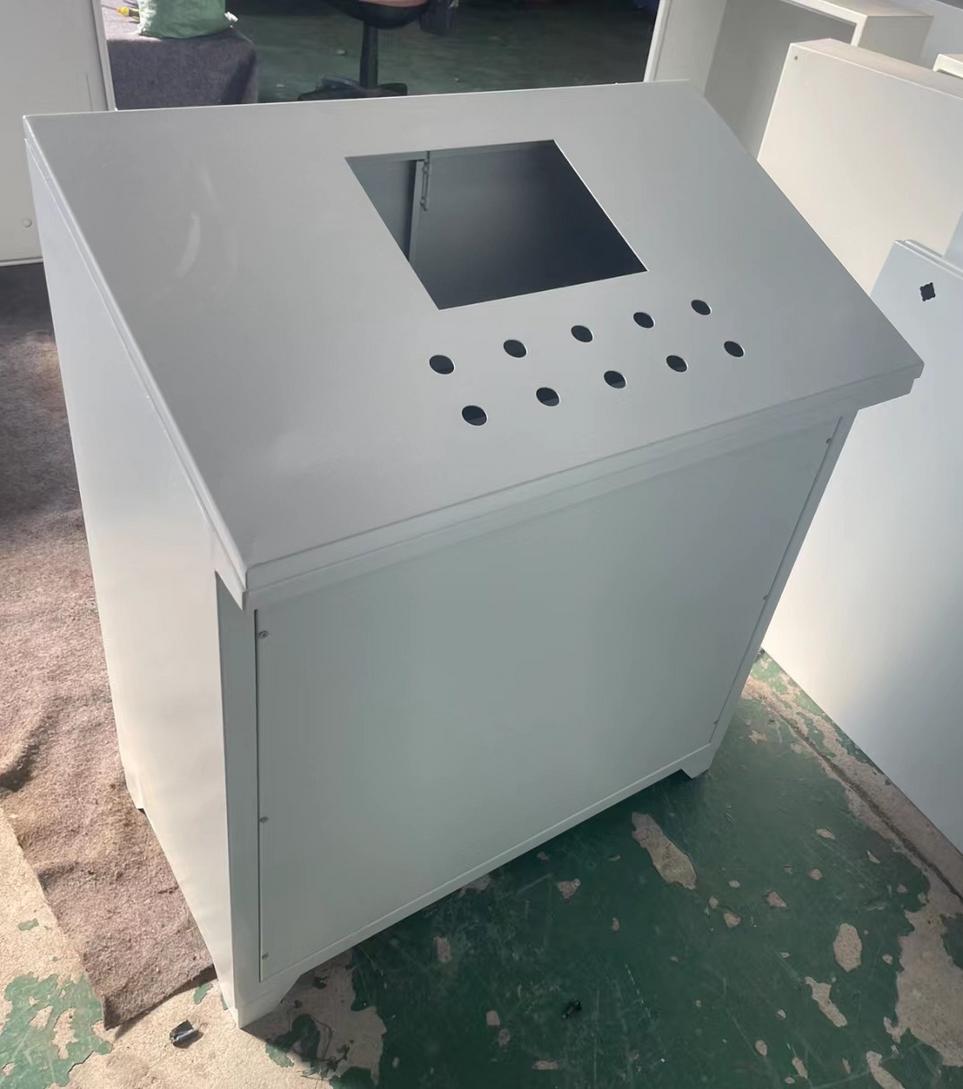

Tòa nhà thương mại & trung tâm dữ liệu

Cho phép mở rộng công suất trong tương lai mà không cần thay mới toàn bộ hệ thống điện — đây là tiêu chí hàng đầu khi thiết kế tủ điện MSB (Main Switch Board) và DB (Distribution Board) cho các cao ốc văn phòng và trung tâm dữ liệu. Vỏ tủ đặt trong nhà, môi trường được kiểm soát nhiệt độ và độ ẩm ổn định, nên chỉ cần đạt IP54-IP55, thấp hơn nhiều so với tủ ngoài trời, nhưng lại đòi hỏi độ chính xác thẩm mỹ và độ hoàn thiện bề mặt cao hơn vì thường đặt ở khu vực có người qua lại.

Tủ điện phân phối tổng đặt tại phòng kỹ thuật tầng hầm, hoặc tủ điện tầng bố trí dọc hành lang mỗi sảnh trong các tòa nhà văn phòng hạng A, đều cần thiết kế khoang dự phòng để lắp thêm Aptomat nhánh khi tòa nhà tăng số lượng khách thuê. Với trung tâm dữ liệu, yêu cầu còn khắt khe hơn: tủ điện phải đảm bảo cách ly hoàn toàn giữa các tầng điện áp khác nhau, đồng thời tương thích với hệ thống giám sát từ xa (SCADA) để cảnh báo sự cố ngay khi phát sinh, tránh gây gián đoạn dịch vụ cho khách hàng thuê máy chủ.

Từ bảy ứng dụng trên có thể thấy rõ: yêu cầu vật liệu và chỉ số IP thay đổi đáng kể theo môi trường lắp đặt. Phần tiếp theo sẽ hệ thống hóa các nhóm vật liệu phổ biến — thép sơn tĩnh điện, Inox 304, Inox 316 và Composite — cùng tiêu chí lựa chọn cụ thể cho từng loại môi trường công nghiệp.

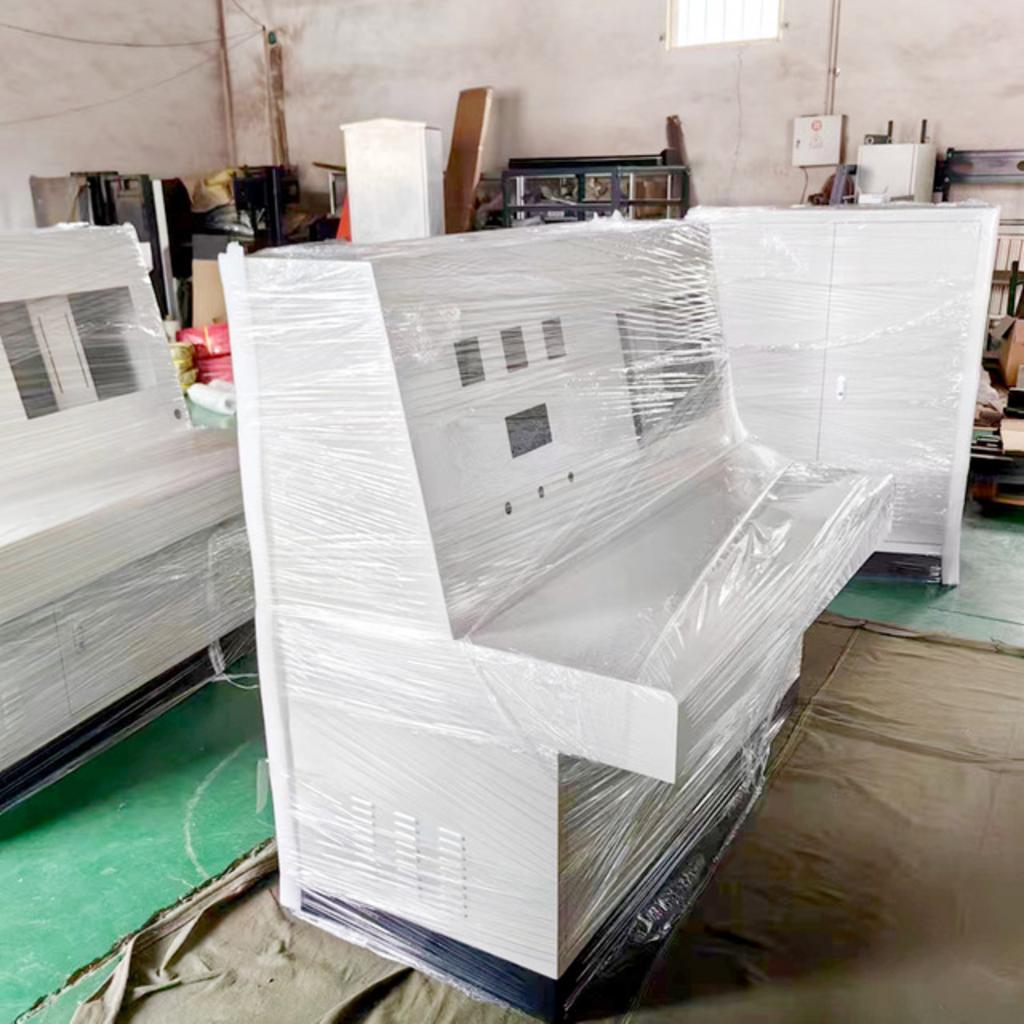

Chọn Vật Liệu Vỏ Tủ Điện Theo Từng Môi Trường Ứng Dụng

Vật liệu vỏ tủ điện quyết định trực tiếp tuổi thọ và chi phí vận hành lâu dài của cả hệ thống điện, không đơn thuần là bài toán giá thành ban đầu. Ba nhóm vật liệu đang được sử dụng phổ biến tại các nhà máy Việt Nam — thép sơn tĩnh điện, Inox 304/316 và Composite/FRP — mỗi loại chỉ phát huy hiệu quả tối đa trong một dải môi trường nhất định. Bảng dưới đây tổng hợp nhanh các thông số kỹ thuật để bạn đối chiếu với điều kiện lắp đặt thực tế trước khi đọc phần phân tích chi tiết từng vật liệu.

Thép sơn tĩnh điện – Giải pháp kinh tế cho môi trường khô

Thép sơn tĩnh điện dày 1.0-1.5mm đạt chỉ số bảo vệ IP54 là lựa chọn phổ biến nhất cho vỏ tủ điện lắp trong nhà xưởng có kiểm soát môi trường, nơi độ ẩm ổn định và ít tiếp xúc hóa chất ăn mòn. Lớp sơn tĩnh điện phủ ngoài không chỉ tạo màu sắc nhận diện mà còn đóng vai trò chống oxy hóa cơ bản, giúp vỏ tủ chịu va đập nhẹ và bụi công nghiệp thông thường trong nhiều năm vận hành.

Chi phí đầu tư ban đầu cho thép sơn tĩnh điện thường thấp hơn Inox từ 30% đến 50% tùy độ dày và kích thước, khiến đây là lựa chọn kinh tế cho nhà máy có ngân sách hạn chế hoặc số lượng tủ điện cần lắp đặt lớn. Nếu đặt tủ này trong khu vực có độ ẩm trên 70% kéo dài hoặc tiếp xúc hơi hóa chất, lớp sơn sẽ bong tróc và bề mặt thép bắt đầu gỉ sét chỉ sau một đến hai năm, kéo theo rủi ro rò điện tại các điểm ăn mòn.

Inox 304/316 – Lựa chọn tối ưu cho môi trường ẩm, thực phẩm, hóa chất nhẹ

Nhiều nhà máy mới thường phân vân giữa Inox 304 và Inox 316 mà không rõ khác biệt nằm ở đâu ngoài giá thành. Inox 304 chứa khoảng 18% crom và 8% niken, tạo lớp oxit bảo vệ đủ tốt cho môi trường ẩm thông thường và ngành chế biến thực phẩm — đây là vật liệu Đại Việt dùng cho phần lớn tủ điện lắp tại dây chuyền sữa, thủy sản, đồ uống. Inox 316 bổ sung thêm molypden (2-3%), nâng khả năng chống ăn mòn hóa học lên một bậc, phù hợp hơn cho khu vực ven biển chịu hơi mặn hoặc nhà máy hóa chất có nồng độ axit/kiềm cao.

Với các dự án đặt tại môi trường khắc nghiệt — như trạm xử lý nước thải hoặc nhà máy phân bón — Đại Việt ưu tiên gia công từ Inox 304 chính hãng Posco dày 1.2-1.5mm, hàn mí kín toàn bộ cạnh để loại bỏ khe hở tích tụ ẩm, thay vì Inox trôi nổi không rõ nguồn gốc dễ bị rỗ bề mặt sau vài tháng sử dụng. Nếu cần tham khảo thêm cách xác định độ dày và kích thước Inox phù hợp với tải trọng thiết bị bên trong, bạn có thể xem hướng dẫn chọn vỏ tủ điện Inox theo môi trường trong nhà và ngoài trời. Về góc độ đầu tư, chênh lệch giá giữa Inox 304 và thép sơn tĩnh điện thường được bù lại sau 2-3 năm nhờ giảm hẳn chi phí thay mới và bảo trì do gỉ sét.

Composite/FRP – Giải pháp cho môi trường ăn mòn khắc nghiệt

Không bị oxy hóa dù tiếp xúc liên tục với hơi axit đậm đặc — đây là lý do vỏ tủ Composite hoặc FRP (nhựa cốt sợi thủy tinh) được chọn thay Inox tại một số nhà máy hóa chất có nồng độ ăn mòn vượt ngưỡng chịu đựng của cả Inox 316. Vật liệu này có đặc tính cách điện tự nhiên, loại bỏ rủi ro dẫn điện qua vỏ tủ khi xảy ra rò điện nội bộ, đồng thời trọng lượng nhẹ hơn kim loại giúp việc lắp đặt trên cao hoặc tại công trình có kết cấu chịu lực yếu trở nên dễ dàng hơn. Đổi lại, chi phí tấm Composite/FRP dày 3-6mm thường cao hơn cả Inox 316, và quy trình gia công đòi hỏi khuôn hoặc kỹ thuật ép riêng biệt, không thể tùy biến nhanh như cắt-hàn kim loại truyền thống.

Chọn đúng vật liệu theo môi trường chỉ là bước đầu tiên. Để vỏ tủ vận hành ổn định lâu dài, bạn còn cần đối chiếu thêm các tiêu chí kỹ thuật cụ thể như độ dày tôn theo kích thước, cấp chống nhiễu điện từ và giải pháp tản nhiệt — những yếu tố sẽ được phân tích chi tiết ở phần tiếp theo.

Những Tiêu Chí Kỹ Thuật Cần Lưu Ý Khi Chọn Vỏ Tủ Cho Từng Ứng Dụng

Chọn đúng vật liệu — thép sơn tĩnh điện, Inox 304/316 hay Composite — mới giải quyết được một nửa bài toán. Nửa còn lại nằm ở các thông số kỹ thuật cụ thể: chỉ số bảo vệ IP có khớp với môi trường lắp đặt hay không, độ dày tôn có đủ chịu tải thiết bị bên trong, kích thước tủ có dư không gian tản nhiệt, và toàn bộ kết cấu có tuân thủ tiêu chuẩn IEC/TCVN để tránh sự cố nhiễu điện từ. Bốn tiêu chí dưới đây là những gì kỹ sư thiết kế và đơn vị gia công cần rà soát trước khi lên bản vẽ chế tạo.

Chỉ số bảo vệ IP (IP54/IP55/IP65/IP66) tương ứng môi trường lắp đặt

Chỉ số IP theo tiêu chuẩn IEC 60529 gồm hai chữ số: chữ số đầu từ 0-6 thể hiện mức chống bụi và vật rắn xâm nhập, chữ số thứ hai từ 0-8 thể hiện mức chống nước. IP54 nghĩa là chống bụi bám ở mức 5 và chống nước bắn tia từ mọi hướng ở mức 4 — đủ dùng cho tủ điện đặt trong nhà xưởng khô, ít rung động mạnh. IP65 nâng mức chống bụi lên tuyệt đối (kín hoàn toàn) và chống được tia nước áp lực trung bình, còn IP66 chịu được tia nước áp lực cao phun trực tiếp từ mọi góc, phù hợp cho khu vực bụi và nước xâm nhập liên tục.

Đối chiếu với các ứng dụng đã phân tích ở phần trước: tủ điện trong xưởng cơ khí chỉ cần IP54, trạm biến áp và tủ viễn thông ngoài trời buộc phải đạt IP65-IP66, còn tủ đặt trong dây chuyền chế biến thực phẩm — dù nằm trong nhà — vẫn nên chọn IP66 vì khu vực này thường xịt rửa áp lực cao mỗi ca sản xuất.

Độ dày tôn & kết cấu khung theo kích thước tủ

Nhiều xưởng gia công áp dụng một độ dày tôn cố định cho mọi kích thước tủ để đơn giản hóa quy trình sản xuất, nhưng cách làm này khiến tủ cỡ lớn dễ bị võng vách hoặc cong cửa chỉ sau vài tháng chịu tải thiết bị bên trong. Độ dày tôn phổ biến dao động từ 1.2mm đến 2mm, tăng dần theo chiều cao và tải trọng của tủ.

Với tủ MSB hoặc MCC chứa nhiều tầng thiết bị nặng, chỉ tăng độ dày tôn là chưa đủ — khung xương chịu lực bằng thép hộp hoặc thanh U bố trí bên trong mới thực sự giữ vách tủ không bị cong khi lắp Aptomat tổng, biến áp hay tủ tụ bù công suất lớn.

Kích thước tủ theo số lượng thiết bị lắp đặt

Giảm thiểu tối đa tình trạng quá nhiệt và vướng dây dẫn khi đấu nối — đó là kết quả khi chọn kích thước tủ dư khoảng 20-30% diện tích so với tổng thể tích các thiết bị lắp đặt bên trong. Các kích thước phổ biến trên thị trường gồm 400x600x250mm cho tủ nhỏ chứa vài thiết bị đóng cắt cơ bản, 600x800x300mm cho tủ trung bình tích hợp PLC, biến tần và relay bảo vệ, và 1200x800x400mm cho tủ lớn kiểu MSB/MCC nhiều tầng thiết bị; khi thiết bị thực tế không khớp với các size chuẩn này, gia công theo kích thước riêng dựa trên bản vẽ vỏ tủ điện cụ thể sẽ chính xác hơn nhiều so với việc cố ép thiết bị vào một tủ có sẵn.

Tuân thủ tiêu chuẩn IEC/TCVN và khả năng giảm nhiễu điện từ (EMC)

Điện trở tiếp đất vỏ tủ dưới 4 ohm là ngưỡng an toàn theo TCVN 7447, đảm bảo dòng rò được dẫn xuống đất trước khi gây nguy hiểm cho người vận hành hoặc làm sai lệch tín hiệu điều khiển bên trong tủ. Bên cạnh đó, tiêu chuẩn IEC 61439 quy định các yêu cầu về cụm tủ đóng cắt và điều khiển hạ áp — từ khoảng cách cách điện, khả năng chịu ngắn mạch đến kết cấu khoang chia mà phần lớn tủ điện công nghiệp tại Việt Nam đang tuân theo.

Vật liệu kim loại của vỏ tủ, khi được tiếp đất đúng cách, hoạt động như một lớp chắn hấp thụ và phân tán bức xạ điện từ phát sinh từ biến tần công suất lớn — đây chính là yếu tố quyết định độ ổn định của các module PLC và cảm biến đã đề cập ở phần ứng dụng tự động hóa trước đó. Nếu bạn cần đối chiếu đầy đủ các mức tiêu chuẩn TCVN/IEC áp dụng cho từng loại tủ, có thể tham khảo thêm tiêu chuẩn an toàn cho vỏ tủ điện theo TCVN/IEC để kiểm tra trước khi đặt gia công.

Bốn tiêu chí trên là bộ khung để đối chiếu ngược lại với từng ứng dụng cụ thể mà bạn đang triển khai. Phần tiếp theo sẽ cho thấy cách Cơ Khí Đại Việt áp dụng các thông số này vào quy trình gia công thực tế tại xưởng Đồng Nai, từ chọn tôn Inox 304 Posco đến kiểm định IP trước khi bàn giao.

Cơ Khí Đại Việt – Đơn Vị Gia Công Vỏ Tủ Điện Theo Đúng Nhu Cầu Ứng Dụng

Chỉ số IP, độ dày tôn, kích thước và tiêu chuẩn IEC/TCVN là bộ khung kỹ thuật nhưng khung tham khảo đó đó chỉ có giá trị khi đơn vị gia công thực sự kiểm soát được từng thông số trong quá trình sản xuất. Đây là điểm khác biệt giữa nơi chỉ bán hàng có sẵn và một xưởng gia công trực tiếp như Cơ Khí Đại Việt, nơi mọi yêu cầu về IP66, độ dày 1.5mm hay khung xương chịu lực đều được thực thi ngay tại chỗ, không qua khâu trung gian nào.

Năng lực sản xuất trực tiếp – Không qua trung gian

Xưởng gia công của Cơ Khí Đại Việt tại Đồng Nai, văn phòng tại Bình Tân, TP.HCM vận hành dây chuyền máy cắt CNC, chấn tôn và đột lỗ tự động, cho phép xử lý đồng thời nhiều đơn hàng vỏ tủ điện với sai số kích thước được kiểm soát chặt ở từng công đoạn hàn – mài – sơn. Vì sản xuất trực tiếp, kỹ sư giám sát có thể can thiệp ngay khi phát hiện lệch độ dày tôn hoặc mối hàn chưa kín, thay vì phải chờ phản hồi qua nhiều tầng trung gian như các đơn vị chỉ đóng vai trò phân phối.

Lợi thế thực tế nằm ở giá thành và tốc độ: khi không phải cộng thêm biên lợi nhuận của bên trung gian, Đại Việt có thể báo giá gia công vỏ tủ điện cạnh tranh hơn cho cùng thông số kỹ thuật, đồng thời rút ngắn thời gian sản xuất cho các đơn hàng có kích thước tùy chỉnh. Với doanh nghiệp cần dịch vụ gia công inox theo yêu cầu cho số lượng lớn hoặc kích thước không nằm trong danh mục tiêu chuẩn, đây là yếu tố quyết định tiến độ dự án.

Vật liệu Inox 304 chính hãng Posco – Cam kết chất lượng đầu vào

Nhiều đơn vị gia công trên thị trường nhập Inox trôi nổi để hạ giá thành, nhưng cách làm này thường khiến bề mặt tủ rỗ sau vài tháng tiếp xúc ẩm hoặc hóa chất nhẹ — đúng như vấn đề đã phân tích ở phần chọn vật liệu. Đại Việt chỉ sử dụng Inox 304 chính hãng Posco có đầy đủ chứng chỉ CO/CQ, đảm bảo tỷ lệ crom-niken đúng chuẩn để tạo lớp oxit bảo vệ ổn định trong suốt thời gian vận hành.

Nguồn gốc vật liệu rõ ràng là điều kiện bắt buộc khi gia công vỏ tủ cho các môi trường khắc nghiệt đã đề cập ở phần ứng dụng theo ngành — dây chuyền chế biến thực phẩm, khu vực xử lý hóa chất hay tủ điện lắp ngoài trời gần khu công nghiệp có độ ẩm cao. Với các đơn hàng cần bàn giao kèm chứng chỉ vật liệu cho hồ sơ nghiệm thu, Đại Việt cung cấp đầy đủ giấy tờ xuất xứ mà không phát sinh thêm chi phí.

Quy trình gia công theo yêu cầu: Khảo sát → Thiết kế 2D/3D → Gia công → Lắp đặt → Bảo hành

Rút thời gian từ khảo sát đến bàn giao xuống còn khoảng 7-10 ngày làm việc cho tủ kích thước tiêu chuẩn là kết quả trực tiếp từ quy trình khép kín 5 bước áp dụng xuyên suốt tại xưởng Đồng Nai. Bước khảo sát ghi nhận môi trường lắp đặt và số lượng thiết bị cần chứa; bước thiết kế 2D/3D dựng bản vẽ chi tiết để khách hàng xác nhận trước khi cắt vật liệu, tránh sai lệch phát sinh khi thi công thực tế.

Sau khi bản vẽ được duyệt, xưởng tiến hành gia công — cắt, chấn, hàn, mài và sơn hoặc xử lý bề mặt Inox — rồi lắp đặt tại công trình theo đúng vị trí đấu nối đã khảo sát. Chính sách bảo hành được áp dụng riêng cho kết cấu vỏ tủ và mối hàn, là cơ sở để khách hàng đối chiếu nếu phát sinh sự cố sau lắp đặt. Nếu cần đối chiếu thêm các bước nghiệm thu tại công trình, bạn có thể xem quy trình lắp đặt vỏ tủ điện và checklist nghiệm thu để chuẩn bị hồ sơ trước khi bàn giao.

Với năng lực gia công trực tiếp, nguồn Inox 304 Posco chính hãng và quy trình 5 bước đã trình bày, phần tiếp theo sẽ giải đáp những câu hỏi kỹ thuật thường gặp nhất khi doanh nghiệp lựa chọn và đặt gia công vỏ tủ điện cho nhà máy của mình.
