Vỏ Tủ Điện Điều Khiển Là Gì? Vai Trò & Lợi Ích Trong Hệ Thống Điện

Vỏ tủ điện điều khiển là lớp vỏ bọc bên ngoài chứa các thiết bị điện và điều khiển, đóng vai trò cốt lõi trong việc bảo vệ thiết bị và đảm bảo an toàn cho người vận hành.

Trong hệ thống điện hiện đại, Vỏ tủ điện điều khiển không chỉ là “lớp áo” che chắn mà còn là một phần của giải pháp tổng thể giúp tối ưu hiệu suất vận hành, giảm rủi ro và kiểm soát tổng chi phí sở hữu (TCO). Về bản chất, đây là kết cấu cơ khí dạng hộp/tủ dùng để lắp đặt aptomat, contactor, relay, PLC, biến tần, HMI… đồng thời tạo mặt bằng cho thao tác điều khiển. Khi lựa chọn đúng vật liệu (thép sơn tĩnh điện, inox 304/316), đúng kích thước, và đúng cấp bảo vệ, Quý khách sẽ giảm CAPEX lặp lại, hạn chế OPEX do dừng máy, đồng thời nâng cao an toàn cho đội ngũ vận hành. Để tham khảo thêm các mẫu và cấu hình tiêu chuẩn, Quý khách có thể xem danh mục Vỏ tủ điện do Cơ Khí Đại Việt gia công theo yêu cầu.

Từ góc nhìn của kỹ sư dự án, công dụng vỏ tủ điện gắn liền với độ bền vật liệu, thiết kế tản nhiệt, luồng cáp và khả năng chống bụi/nước theo tiêu chuẩn. Những yếu tố này quyết định trực tiếp đến độ tin cậy của thiết bị bên trong, thời gian MTTR khi bảo trì và mức độ sẵn sàng của dây chuyền. Với các ứng dụng trong nhà xưởng, trạm bơm, trung tâm thương mại hay khu xử lý nước, việc chuẩn hóa cấu hình tủ theo dải kích thước phổ biến như 300x400x250, 600x800x300, 800x1200x400 mm giúp tối ưu lắp đặt và mở rộng sau này.

Định nghĩa: Vỏ tủ điện điều khiển là gì?

Là một kết cấu cơ khí dạng hộp/tủ dùng để chứa và bảo vệ thiết bị điện như aptomat, biến tần, PLC, rơ-le, vỏ tủ được chế tạo từ thép tấm hoặc inox, gia công tạo hình, hàn, chấn và hoàn thiện bề mặt. Bên trong có tấm panel để bắt thiết bị, ray DIN để gắn thiết bị đóng cắt, cùng các ốp che để đảm bảo an toàn. Thiết kế có thể 1 cánh hoặc 2 cánh, khoét lỗ lắp nút nhấn/đèn báo theo bản vẽ kỹ thuật, đáp ứng tốt yêu cầu thao tác tại hiện trường. Tùy quy mô hệ thống, Quý khách có thể chọn kích thước chuẩn hoặc đặt gia công để tối ưu không gian và tải nhiệt.

Vỏ tủ cũng được xem như “ngôi nhà” của thiết bị điều khiển và đóng cắt trong mọi hệ thống từ dân dụng đến công nghiệp. Nhờ có tủ, các thành phần như HMI, công tắc, đèn báo được bố trí tập trung, dễ thao tác, đồng thời loại bỏ các tiếp điểm hở gây nguy hiểm. Với bố cục hợp lý, Quý khách duy trì luồng đi dây gọn gàng, định tuyến theo máng cáp thuận bảo trì. Ở cấp ứng dụng, tủ có thể phục vụ điều khiển động cơ bơm, băng tải, chiếu sáng, xử lý nước… với dải kích thước tiêu chuẩn dễ mở rộng khi tăng thiết bị.

Vai trò và Lợi ích chính không thể bỏ qua

Bảo vệ thiết bị khỏi tác nhân môi trường là nhiệm vụ số một: bụi, ẩm, nước và va đập cơ học. Vỏ tủ đạt cấp bảo vệ phù hợp (ví dụ: IP54 cho trong nhà, IP65 cho ngoài trời) cùng gioăng cao su bao kín mép cửa sẽ giữ linh kiện sạch, khô và ổn định nhiệt. Cánh và thân tủ chắc chắn giúp hạn chế biến dạng khi có va chạm, bảo toàn liên kết cơ khí của thiết bị bên trong. Với môi trường mưa nắng, bức xạ UV và sương muối, việc chọn inox 304/316 và mái che là giải pháp tối ưu.

Về an toàn điện, vỏ tủ tạo lớp cách ly giữa phần mang điện và người vận hành, giảm nguy cơ điện giật khi thao tác. Cửa tủ có khóa, nhãn cảnh báo, tiếp địa khung tủ và thanh cái tiếp địa giúp đảm bảo an toàn theo quy trình chuyên nghiệp. Khi được lắp đúng tiêu chuẩn, tủ cho phép cô lập sự cố cục bộ, hạn chế lan truyền hư hỏng sang các nhánh khác.

Tối ưu không gian và quản lý là lợi ích rõ rệt. Các thiết bị được bố trí theo luồng chức năng trên tấm panel, đánh số dây, đánh dấu terminal, bố trí máng cáp và ray DIN đồng bộ giúp kiểm soát tốt trong nghiệm thu và bảo trì. Cấu hình gọn gàng rút ngắn thời gian chẩn đoán, giảm MTTR, từ đó nâng cao hiệu suất vận hành và giảm OPEX.

Hỗ trợ vận hành: mặt tủ là nơi lắp nút nhấn, đèn báo, selector, HMI giúp kiểm soát trạng thái và điều khiển nhanh. Các phụ kiện thông gió như khe gió/quạt đảm bảo tải nhiệt ổn định cho biến tần, nguồn xung. Với hệ thống có yêu cầu giám sát, tủ cung cấp nền tảng để tích hợp thiết bị truyền thông, modem/IoT phục vụ quản lý từ xa.

Để bảo vệ con người và thiết bị đến mức tối ưu, cấp bảo vệ chống bụi/nước theo IEC 60529 (IP) là tiêu chí bắt buộc cần làm rõ ngay từ giai đoạn thiết kế. Ở phần tiếp theo, chúng ta sẽ đi thẳng vào IP54, IP65, IP66 và các rủi ro đắt giá nếu chọn sai cấp bảo vệ.

Tiêu Chuẩn An Toàn & Độ Bảo Vệ: IEC 60529 (IP54, IP65, IP66) Và Rủi Ro Khi Chọn Sai

Tiêu chuẩn IEC 60529 (cấp bảo vệ IP) là thước đo quan trọng nhất xác định khả năng chống bụi và chống nước của vỏ tủ, và việc chọn sai có thể dẫn đến hư hỏng thiết bị và mất an toàn.

Từ phần tổng quan, Quý khách đã thấy cấp bảo vệ là một tiêu chí lõi chi phối độ tin cậy của vỏ tủ điện điều khiển. Đây là lúc chuẩn hóa theo IEC 60529 để xác lập mức “chống bụi, chống nước” phù hợp hiện trường, tránh trả giá bằng thời gian dừng máy, hỏng PLC/biến tần và gia tăng OPEX. Với các cấu hình IP54, IP65, IP66, chúng tôi sẽ bóc tách rõ phạm vi bảo vệ và tình huống ứng dụng để Quý khách quyết định chính xác ngay từ giai đoạn thiết kế.

Giải mã Tiêu chuẩn IEC 60529 – Cấp bảo vệ IP

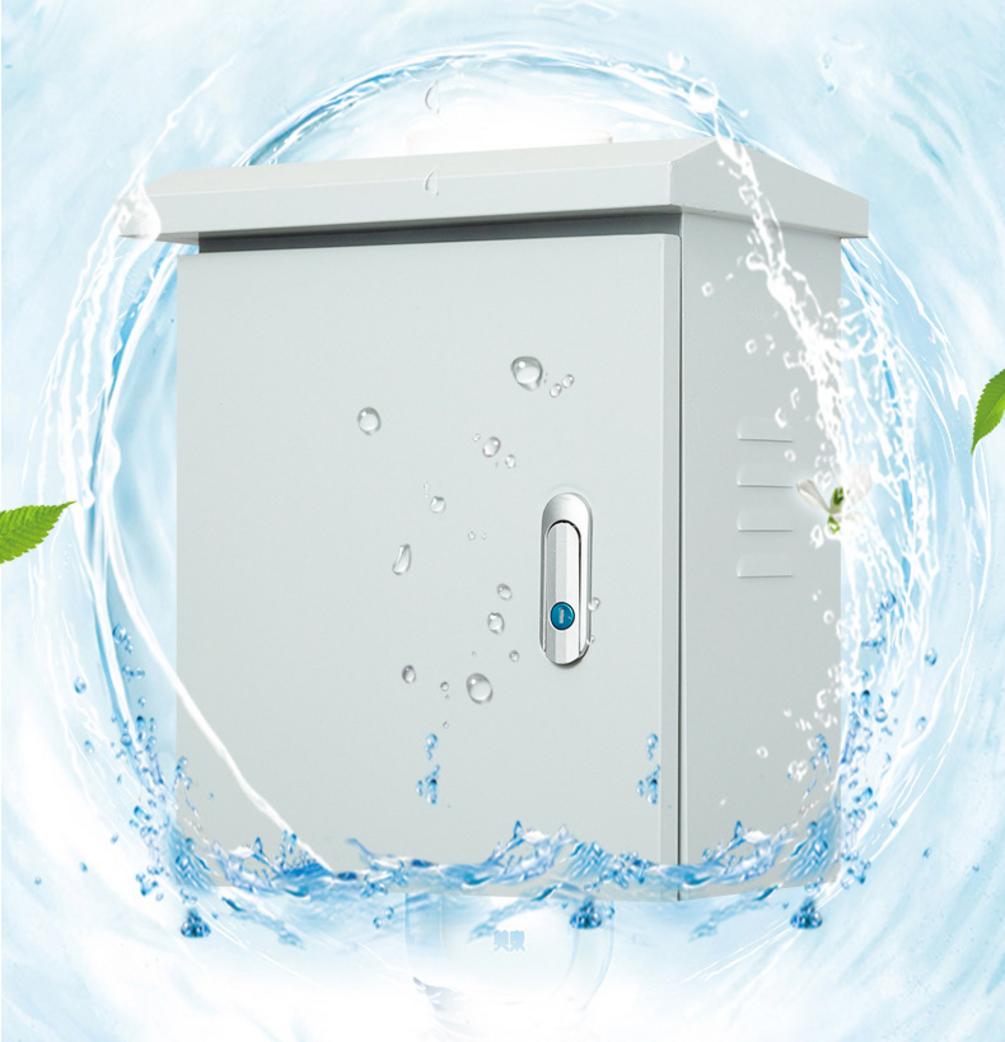

IP là viết tắt của Ingress Protection – đo mức bảo vệ thiết bị trước sự xâm nhập của bụi và nước. Với vỏ tủ điện điều khiển, đây là thước đo trực tiếp đến độ an toàn thiết bị và người vận hành, đồng thời ảnh hưởng lớn đến tổng chi phí sở hữu (TCO) trong suốt vòng đời dự án. Chọn đúng cấp IP giúp Quý khách duy trì hiệu suất vận hành ổn định và giảm thiểu sự cố ẩm ướt, rò bụi vào linh kiện nhạy cảm.

Cấu trúc mã IP gồm 2 chữ số: chữ số thứ nhất thể hiện mức chống bụi (0–6), chữ số thứ hai thể hiện mức chống nước (0–8). Ở nhóm ứng dụng công nghiệp phổ biến, Quý khách sẽ thường gặp các mã như IP54, IP65, IP66. Có thể hiểu nhanh theo logic kỹ thuật: số 5 ở vị trí đầu nghĩa là hạn chế bụi lọt vào ở mức độ cao; số 6 là chống bụi hoàn toàn. Ở vị trí thứ hai, số 4 chịu được tia nước bắn, số 5 chịu tia nước áp lực thấp, và số 6 chịu tia nước áp lực cao, phù hợp cho các khu vực vệ sinh bằng vòi xịt. Nếu cần tham chiếu thuật ngữ, Quý khách có thể xem giải thích chi tiết trên Wikipedia về IP Code (IEC 60529).

Các cấp IP phổ biến cho vỏ tủ điều khiển

IP54: Chống bụi ở mức độ cao, chống tia nước bắn từ mọi hướng. Lý tưởng cho môi trường trong nhà, khu vực ít bụi và không có tia nước áp lực. Với IP54, thiết bị bên trong như PLC, relay, nguồn xung vẫn được bảo vệ tốt trong điều kiện văn phòng kỹ thuật, khu vực điều khiển khô ráo. Đây là cấu hình cân bằng giữa chi phí đầu tư (CAPEX) và mức bảo vệ, phù hợp cho phòng điều khiển trung tâm, dây chuyền khép kín ít ẩm.

IP65: Chống bụi hoàn toàn và chịu được tia nước áp lực thấp. Đây là mức tối thiểu nên cân nhắc cho khu vực có độ ẩm, hơi nước hoặc mưa tạt như nhà xưởng thông thoáng, hành lang kỹ thuật, vị trí gần cửa ra vào. Với tủ đặt ngoài trời, IP65 là tiêu chuẩn khởi điểm kết hợp mái che, sơn phủ bề mặt và gioăng bao kín mép cửa. Tham khảo ngay danh mục Vỏ tủ điện ngoài trời để lựa chọn cấu hình phù hợp bối cảnh lắp đặt thực tế.

IP66: Chống bụi hoàn toàn, chịu được tia nước áp lực cao, phù hợp khu vực khắc nghiệt: trạm bơm ngoài trời, khu rửa thiết bị, thực phẩm – đồ uống cần vệ sinh thường xuyên bằng vòi xịt. Khi lên cấu hình IP66, cần chú trọng chất lượng gioăng cao su, độ kín của lỗ cable gland và module thông gió có lọc/đệm chống nước. Mức IP này giúp giảm thiểu hơi ẩm xâm nhập, hạn chế oxy hóa đầu cos và giúp biến tần, nguồn công suất vận hành ổn định.

Gợi ý chọn nhanh theo môi trường:

• Trong nhà khô ráo, ít bụi, không tia nước: IP54.
• Trong nhà ẩm, có hơi nước hoặc mưa tạt gián tiếp: IP65.
• Ngoài trời, khu vực vệ sinh bằng vòi xịt, tia nước áp lực: IP66.

Rủi ro khi chọn sai cấp bảo vệ

Gây đoản mạch, cháy nổ, hư hỏng thiết bị điều khiển đắt tiền như PLC, biến tần, nguồn xung khi nước/ẩm ngưng tụ xâm nhập. Hạt bụi mịn bám trên bo mạch kết hợp độ ẩm tạo thành đường dẫn rò, làm tăng xác suất chập, đánh thủng linh kiện. Một lần thấm nước có thể khiến thiết bị mất bảo hành hoặc phát sinh sự cố lặp lại về sau.

Giảm tuổi thọ hệ thống, tăng chi phí bảo trì. Gioăng không đủ cấp kín hoặc tiêu chuẩn IP quá thấp dẫn đến oxy hóa đầu nối, han rỉ thanh cái, quạt làm mát hoạt động quá tải do bụi bẩn. Tần suất dừng máy vệ sinh/khắc phục tăng, MTTR kéo dài, OPEX đội lên và TCO xấu đi so với phương án chọn IP phù hợp ngay từ đầu.

Mất an toàn lao động cho người vận hành do khả năng rò nước vào khu vực có điện áp, trượt tay khi thao tác ở bề mặt tủ ẩm ướt, hay nguy cơ phóng điện cục bộ tại đầu nối bị ẩm. Quy trình chuyên nghiệp cần bao gồm lựa chọn cấp IP đúng môi trường, kiểm tra kín nước sau lắp đặt và nghiệm thu theo checklist an toàn.

Để khóa chặt rủi ro từ môi trường, việc xác định đúng “tiêu chuẩn IP” cho từng bối cảnh lắp đặt là nền tảng trước khi đi vào lựa chọn vật liệu, kích thước hay phụ kiện. Tiếp nối nội dung này, phần phân loại theo môi trường, ứng dụng và kích thước sẽ giúp Quý khách hệ thống hóa nhanh các cấu hình vỏ tủ phù hợp.

Phân Loại Vỏ Tủ Điều Khiển Theo Môi Trường, Ứng Dụng & Kích Thước

Vỏ tủ điện điều khiển được phân loại đa dạng dựa trên môi trường lắp đặt (trong nhà/ngoài trời), chức năng chuyên dụng và kích thước để phù hợp với từng ứng dụng cụ thể.

Ngay sau khi đã chuẩn hóa cấp bảo vệ theo IEC 60529 (IP54, IP65, IP66), bước tiếp theo là hệ thống hóa theo môi trường, ứng dụng và kích thước để Quý khách chọn đúng cấu hình, tối ưu hiệu suất vận hành và tổng chi phí sở hữu. Ở khía cạnh triển khai, các nhóm Vỏ tủ điện trong nhà và Vỏ tủ điện ngoài trời khác nhau đáng kể về yêu cầu bịt kín, tản nhiệt và phụ kiện đi kèm. Phần dưới đây là bản đồ phân loại giúp Quý khách chốt nhanh phương án kỹ thuật ngay từ giai đoạn thiết kế.

Phân loại theo Môi trường lắp đặt

Vỏ tủ trong nhà: IP4X/IP54, tập trung gọn gàng và tản nhiệt. Với không gian kỹ thuật khô ráo, cấp bảo vệ IP54 đáp ứng tốt yêu cầu chống bụi bắn và an toàn vận hành. Thiết kế nên ưu tiên bố trí panel khoa học, máng cáp và ray DIN để rút ngắn thời gian bảo trì. Các khe/khe gió hoặc quạt tản nhiệt hỗ trợ cho biến tần, nguồn xung hoạt động ổn định. Nếu đặt gần khu vực có hơi ẩm, Quý khách cân nhắc tăng lên IP65 ở những tủ chứa thiết bị nhạy ẩm (PLC, HMI).

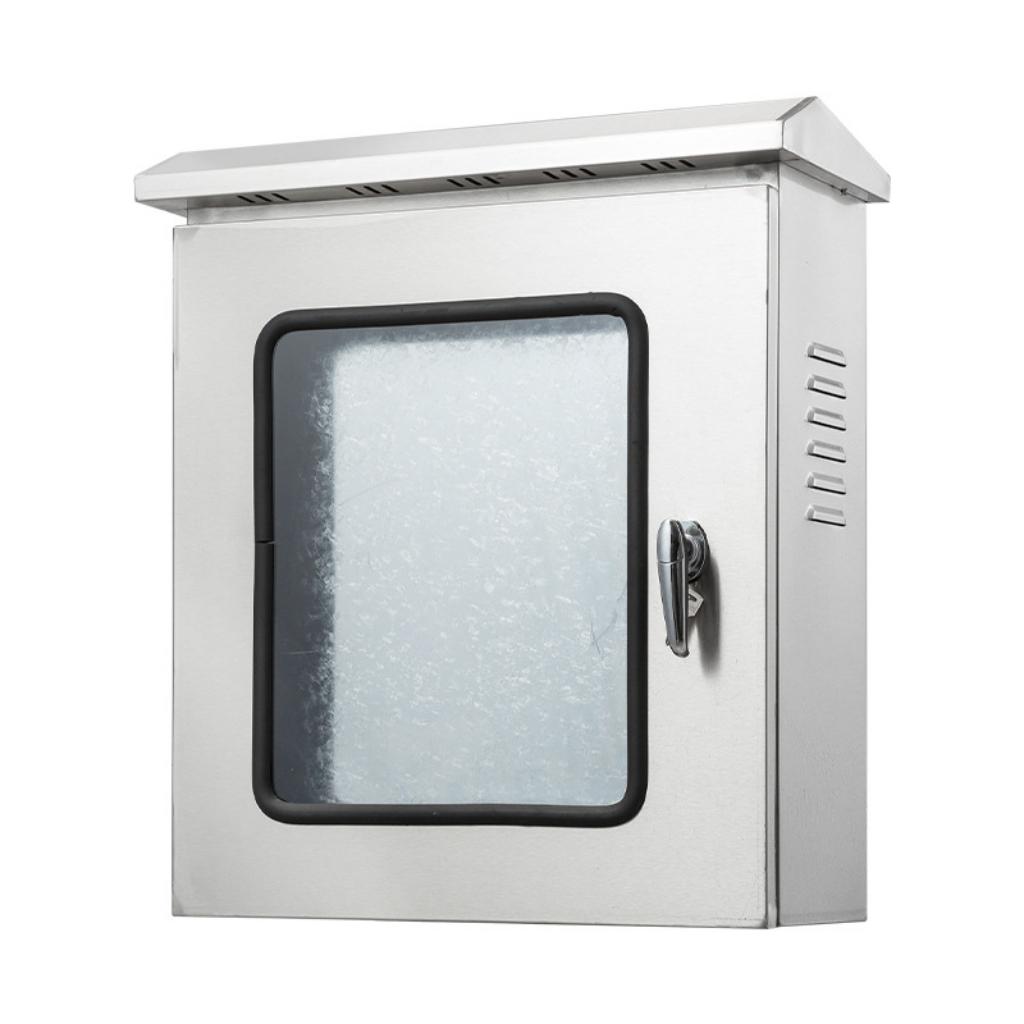

Vỏ tủ ngoài trời: IP65 trở lên, kết cấu vững chắc, mái che và sơn chống UV. Môi trường mưa tạt, nắng gắt hoặc rửa xịt áp lực yêu cầu IP65–IP66 kết hợp gioăng kín, nắp che ống cáp (cable gland) và máng chắn nước. Thiết kế thường tích hợp mái hắt, sơn phủ ngoài trời hoặc chọn inox 304/316 tại khu vực gần biển, môi trường ăn mòn. Bố trí thông gió có lọc bụi và đường thoát nước ngưng giúp hạn chế ẩm xâm nhập. Phần chân đế/đế gắn cột cần kiểm soát độ cứng để chống rung và va đập cơ học.

Phân loại theo Ứng dụng & Chức năng

Tủ điều khiển động cơ (bơm, quạt, băng tải). Tập trung vào mạch động lực và điều khiển: contactor, rơ-le nhiệt, biến tần/khởi động mềm và mạch liên động an toàn. Không gian đi cáp phải đủ bán kính uốn, bố trí thanh cái và terminal hợp lý để giảm tổn thất và dễ nghiệm thu. Cấp IP chọn theo môi trường lắp đặt; trong nhà IP54 là phổ biến, ngoài trời nên từ IP65. Với tải quan trọng, dự phòng module điều khiển giúp giảm MTTR.

Tủ điều khiển chiếu sáng. Thiết kế cho đóng cắt theo lịch/ánh sáng: timer, cảm biến quang, contactor đóng cắt nhóm đèn và bảo vệ nhánh. Mặt tủ có thể bố trí HMI nhỏ hoặc công tắc lựa chọn chế độ Auto/Manual. Nếu tủ đặt tại hành lang thông thoáng, IP54 đủ dùng; đặt ngoài trời khu công viên, IP65 kết hợp mái che sẽ bền bỉ hơn.

Tủ ATS (Automatic Transfer Switch). Chức năng chuyển đổi giữa nguồn lưới và máy phát với liên động điện/cơ, bộ điều khiển ATS, và cơ cấu bypass bảo trì. Yêu cầu cao về an toàn đóng cắt, khóa liên động và rõ ràng trong chỉ thị trạng thái. Với khu vực công cộng, nên chọn IP65 và kiểm soát kín nước tại các lỗ vào cáp. Tham khảo khái niệm ATS trên Wikipedia để nắm thuật ngữ chuẩn.

Tủ phân phối (DB). Nhiệm vụ chia nguồn cho các nhánh nhỏ với MCCB/MCB, RCD và thanh cái đồng bộ. Bên trong cần dự phòng 20–30% không gian cho mở rộng, đánh số dây/thiết bị rõ ràng để rút ngắn thời gian xử lý sự cố. Ở khu kỹ thuật trong nhà, IP54 là phương án kinh tế, còn DB đặt ngoài trời cần IP65 và khóa cửa an toàn.

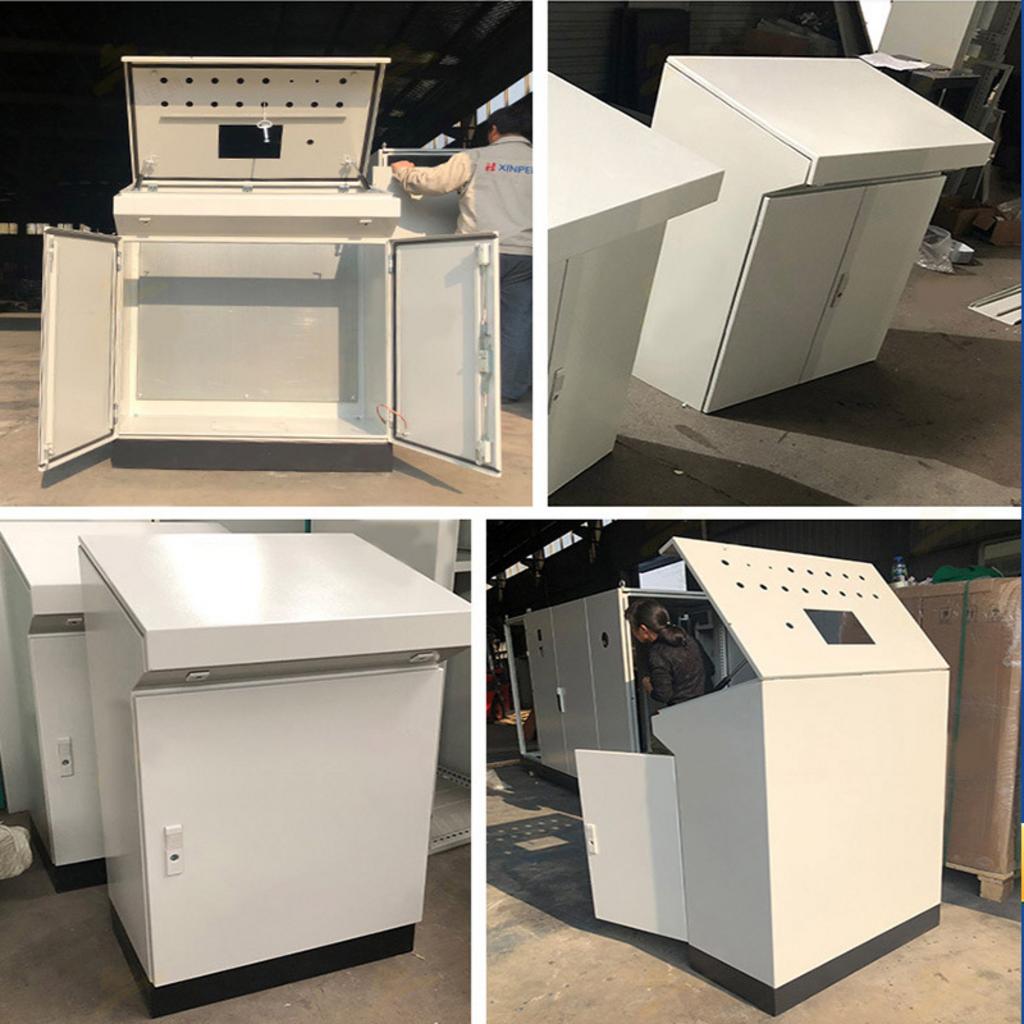

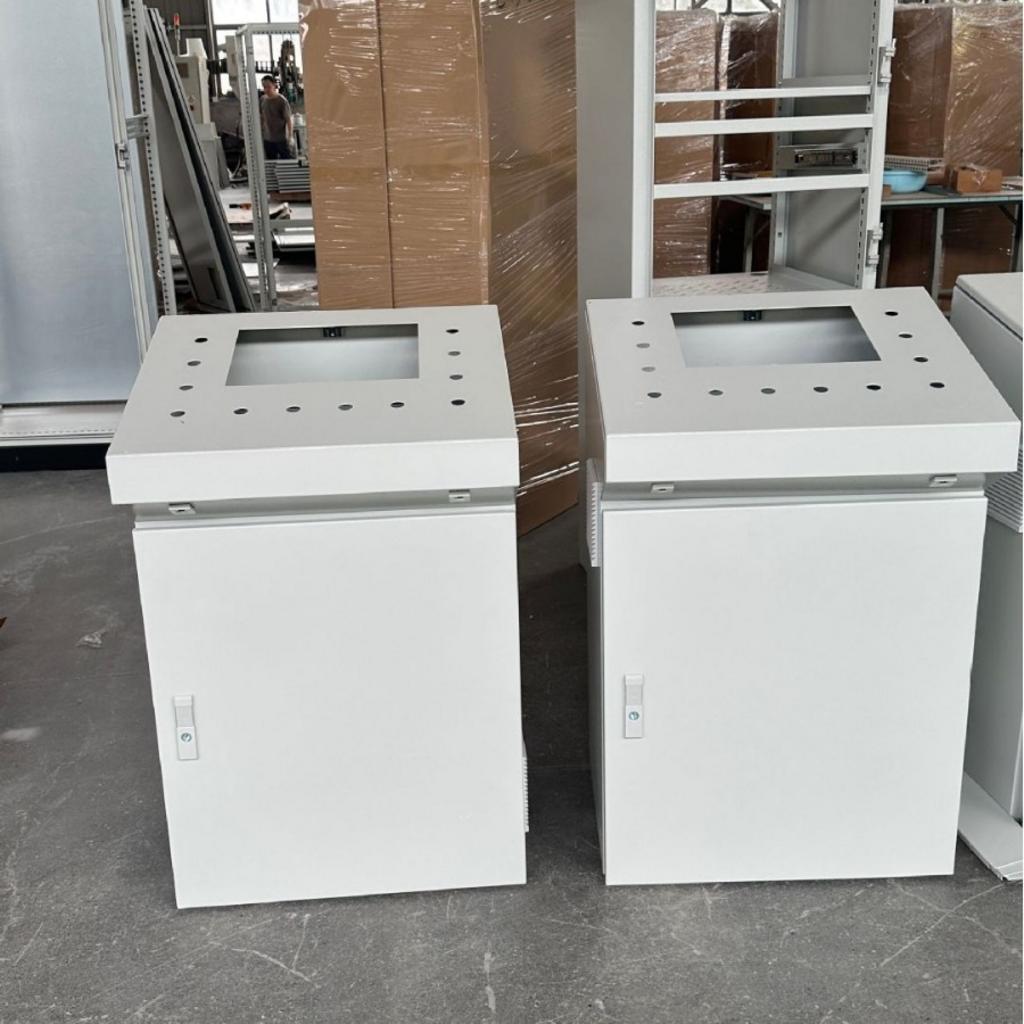

Tủ bàn điều khiển (console). Thiết kế công thái học cho người vận hành: góc nhìn HMI, cụm nút nhấn/đèn báo và bố trí ổ cắm kỹ thuật. Kênh cáp đi từ đáy tủ, tấm panel chia khu vực động lực – điều khiển để giảm nhiễu. Tùy vị trí lắp, IP54 cho phòng điều khiển; IP65 khi đặt gần dây chuyền có hơi ẩm hoặc vệ sinh thường xuyên.

Phân loại theo Kích thước

Tiêu chuẩn và “may đo” theo dự án. Kích thước vỏ tủ phụ thuộc số lượng/khổ thiết bị và không gian đấu nối, với các dải phổ biến giúp tối ưu chi phí và thời gian giao hàng. Thực tế triển khai ghi nhận các cỡ tham khảo như 300x400x250, 400x600x250, 600x800x300, 800x1200x400 mm; chọn cỡ lớn hơn khi có biến tần, máng cáp rộng hoặc cần dự phòng mở rộng. Bên cạnh kích thước chuẩn, Cơ Khí Đại Việt nhận gia công “may đo” theo bản vẽ kỹ thuật để bảo đảm vừa khít không gian lắp đặt, đáp ứng yêu cầu tải nhiệt và bảo trì. Một gợi ý nhanh: luôn dự trữ tối thiểu 20% diện tích panel trống và kiểm soát khoảng hở cho quạt/khe thông gió.

• 300x400x250 mm: tủ điều khiển chiếu sáng nhỏ, hộp đấu nối có HMI mini.
• 400x600x250 mm: tủ động cơ 1–2 cấp, điều khiển bơm/quat nhỏ.
• 600x800x300 mm: tủ biến tần công suất vừa, DB nhánh.
• 800x1200x400 mm: tủ ATS/tủ động cơ nhiều nhánh, yêu cầu không gian đấu nối lớn.

Phân loại đúng ngay từ đầu giúp Quý khách kiểm soát CAPEX, hạn chế OPEX do dừng máy và nâng cao độ sẵn sàng hệ thống. Ở phần kế tiếp, chúng ta sẽ làm rõ lựa chọn vật liệu và độ dày – giữa thép sơn tĩnh điện, inox 304/316 hay nhựa ABS/Composite – để khóa chặt độ bền vật liệu và hiệu suất bảo vệ trong suốt vòng đời dự án.

Vật Liệu & Độ Dày: Thép Sơn Tĩnh Điện vs Inox 304/316, Nhựa ABS/Composite

Việc lựa chọn vật liệu như thép sơn tĩnh điện cho ứng dụng phổ thông hay Inox 304/316 cho môi trường khắc nghiệt là quyết định quan trọng ảnh hưởng trực tiếp đến tuổi thọ và chi phí của vỏ tủ.

Từ phần “Phân loại theo môi trường, ứng dụng & kích thước”, câu hỏi tiếp theo luôn là: chọn vật liệu nào để tối ưu TCO và an toàn dài hạn? Ở góc độ kỹ sư dự án, chúng tôi nhìn vật liệu không chỉ là bề mặt tủ mà là một tập hợp quyết định về khả năng chống ăn mòn, độ cứng vững, khả năng gia công, lắp đặt và chi phí vòng đời. Dưới đây là khuyến nghị thực tiễn để Quý khách chốt nhanh cấu hình vật liệu và độ dày vỏ tủ phù hợp hiện trường vận hành.

Thép tấm sơn tĩnh điện (Mild Steel)

Ưu điểm: Giá thành hợp lý, dễ gia công, độ cứng tốt. Thép tấm sau gia công và phủ sơn tĩnh điện cho bề mặt bền, bám dính cao và đồng đều màu, phù hợp các dự án yêu cầu tiến độ nhanh và CAPEX kiểm soát. Kết cấu thép cho độ cứng tốt, dễ chấn gấp, đột lỗ, hàn, giúp tối ưu dây chuyền sản xuất hàng loạt. Với môi trường trong nhà, cấp bảo vệ IP54 kết hợp sơn tĩnh điện là cấu hình kinh tế, vận hành ổn định. Quý khách có thể tham khảo khái niệm sơn tĩnh điện trên tài liệu tổng quan của Powder Coating (Wikipedia) để nắm bản chất lớp phủ.

Nhược điểm: Nhạy cảm với ăn mòn khi lớp sơn tổn thương. Nếu bị trầy xước, mép cắt không xử lý kỹ hoặc khu vực gần lỗ vào cáp bị hở, thép có thể rỉ sét, đặc biệt trong môi trường ẩm, có hơi muối hoặc hóa chất nhẹ. Điều này làm tăng OPEX do phát sinh bảo trì sơn, thay phụ kiện han rỉ và rủi ro thấm nước suy giảm cấp IP theo thời gian. Khi lắp đặt ở nơi có hơi ẩm/mưa tạt, cần bổ sung mái che, gioăng chất lượng và kiểm tra kín nước sau nghiệm thu.

Ứng dụng: Tủ trong nhà, khô ráo. Thép sơn tĩnh điện là lựa chọn chủ lực cho tủ điều khiển/điện lực đặt trong phòng kỹ thuật, trung tâm điều khiển, hành lang khô. Với kích thước vừa (400×600×250 đến 600×800×300), độ dày 1.2–1.5mm đáp ứng tốt độ cứng. Trường hợp đặt bán ngoài trời, Quý khách cân nhắc tăng cấp IP, gia cố cửa và sử dụng sơn phủ ngoài trời để hạn chế lão hóa UV.

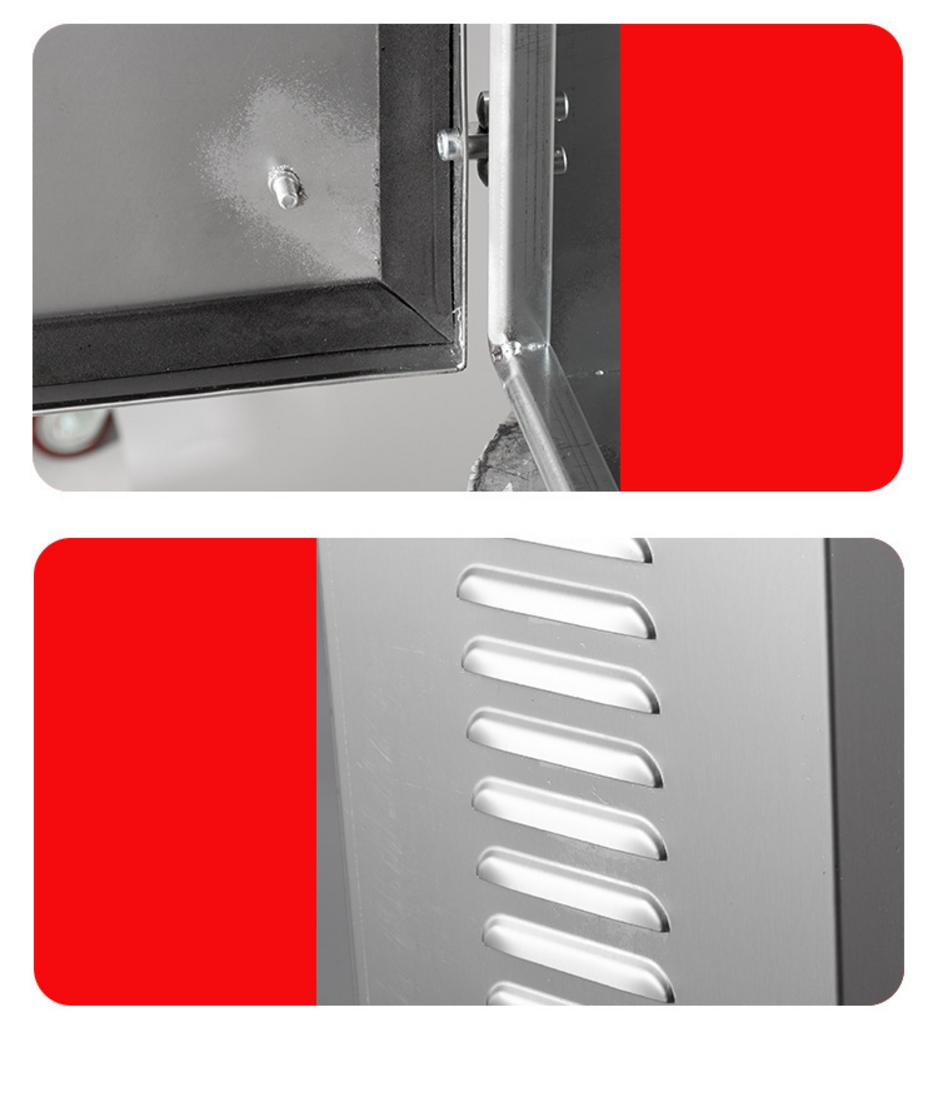

Inox – Thép không gỉ (SUS 304, 316)

Ưu điểm: Chống ăn mòn vượt trội, thẩm mỹ cao, dễ vệ sinh. Inox 304/316 kháng ăn mòn và oxy hóa rất tốt, đặc biệt ở khu vực ẩm, có muối hoặc cần vệ sinh rửa xịt thường xuyên. Bề mặt sáng sạch giúp kiểm soát vệ sinh trong thực phẩm, dược phẩm và hóa chất. 316 thích hợp môi trường có chloride/ven biển; 304 là lựa chọn kinh tế cho môi trường trong nhà hoặc ngoài trời nhẹ. Tham chiếu thuật ngữ chung về thép không gỉ tại Stainless Steel (Wikipedia).

Nhược điểm: CAPEX cao hơn, yêu cầu tay nghề gia công. Chi phí vật liệu và xử lý bề mặt (đánh xước No.4, bóng BA, passivation mối hàn) cao hơn thép sơn, cần đội ngũ gia công hàn chuẩn để duy trì thẩm mỹ và độ kín IP. Dẫu vậy, phần chênh lệch chi phí đầu tư được bù lại bởi OPEX thấp: ít bảo trì sơn, ít rủi ro rỉ sét, tuổi thọ dài, đặc biệt khi thiết bị phải vận hành liên tục trong môi trường ẩm/mặn.

Ứng dụng: Bắt buộc cho thực phẩm – dược – hóa chất, khu vực ven biển/ngoài trời. Với nhà máy F&B, phòng sạch, trạm bơm ven biển hay khu rửa, inox là tiêu chuẩn gần như bắt buộc. Với môi trường ven biển/địa hình phun sương muối, 316 là lựa chọn tối ưu; khu vực trong đất liền sạch sẽ, 304 là cấu hình hợp lý. Tham khảo danh mục Vỏ tủ điện inox nếu Quý khách đang tìm giải pháp chống ăn mòn dài hạn.

Nhựa ABS/Composite: Khi nào nên chọn?

Vỏ nhựa ABS/composite có lợi thế khối lượng nhẹ, không dẫn điện và kháng ăn mòn hoá học, phù hợp tủ nhỏ đặt trong nhà xưởng ẩm hoặc khu vực cần cách điện cao. Dù vậy, độ cứng vững và khả năng chịu va đập lớn kém hơn kim loại, dễ lão hoá nếu tiếp xúc UV mạnh, và hạn chế về kích thước/khe tản nhiệt khi tải nhiệt cao. Quý khách nên dùng cho hộp đấu nối, tủ điều khiển cỡ nhỏ ở môi trường sạch; với tủ lớn, tần suất thao tác cao, kim loại vẫn là lựa chọn an toàn.

Tầm quan trọng của độ dày vật liệu

Độ dày phổ biến: 1.2mm, 1.5mm, 2.0mm. Độ dày quyết định độ cứng, độ ổn định hình học của cửa và thân tủ, khả năng treo thiết bị nặng trên panel và chống xoắn khi mở/đóng. Chọn mỏng quá làm cửa võng, khóa khó ăn khớp; chọn dày quá tăng trọng lượng, chi phí và khó thi công treo tường. Thực tế nhà máy cho thấy dải 1.2–1.5mm phù hợp tủ vừa; 2.0mm cho tủ cao, rộng, tải nặng.

Gợi ý theo kích thước/khối lượng thiết bị:

• Chiều cao < 400mm: 1.0–1.2mm (hộp nhỏ, ít thiết bị).
• Nhóm 400–800mm: 1.2–1.5mm (tủ trong nhà, panel treo vừa, ít biến tần).
• Nhóm 1800–2200mm: 2.0mm (tủ sàn, nhiều khí cụ/biến tần, yêu cầu độ cứng cửa lớn).

Quan sát tải trọng và môi trường để chốt độ dày. Tủ chứa biến tần, máy cắt khối lớn, thanh cái đồng dày hay quạt lọc gió cần panel và thân tủ dày hơn để hạn chế rung và xệ cửa. Với ngoài trời hoặc khu có tia nước áp lực, độ dày lớn giúp giữ kín gioăng khi cửa bị áp lực nước tác động. Khi lên bản vẽ kỹ thuật, hãy định nghĩa rõ dung sai độ phẳng cửa, gân tăng cứng và vị trí bắt gá để việc nghiệm thu diễn ra trơn tru.

Tổng hòa các yếu tố vật liệu – độ dày – cấp bảo vệ giúp Quý khách kiểm soát CAPEX và OPEX ngay từ giai đoạn thiết kế. Sau khi chốt vật liệu, bước kế tiếp là cấu hình chi tiết phần cửa, gioăng, khóa, bản lề, tấm panel và giải pháp quạt/khe thông gió để gia tăng độ kín, độ bền và hiệu suất tản nhiệt ở phần tiếp theo.

Cấu Tạo & Phụ Kiện Quan Trọng: Cửa, Gioăng, Khóa, Bản Lề, Tấm Panel, Quạt/Khe Thông Gió

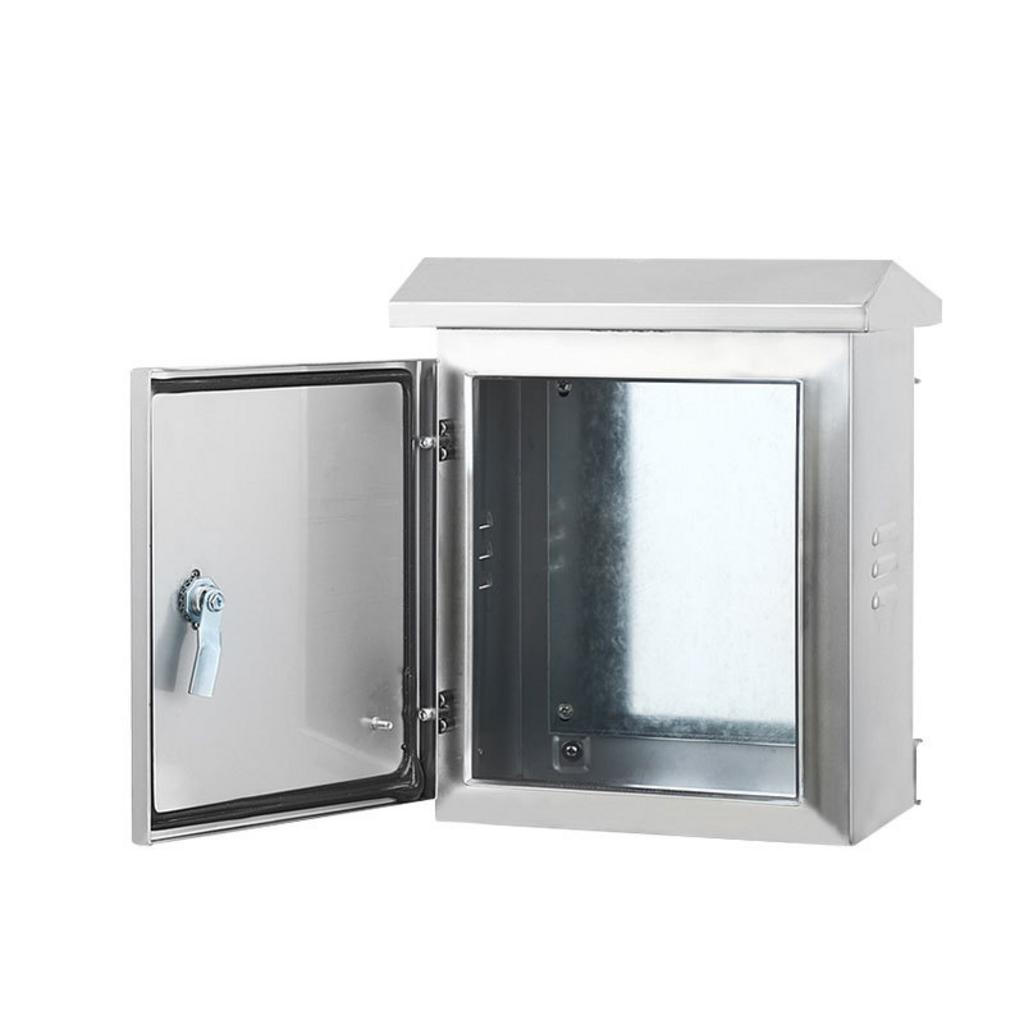

Một vỏ tủ điện điều khiển hoàn chỉnh được tạo thành từ nhiều bộ phận quan trọng như thân vỏ, cửa tủ, tấm lắp thiết bị (panel), và các phụ kiện như gioăng, khóa, bản lề, và hệ thống thông gió.

Sau khi Quý khách đã chốt vật liệu và độ dày ở phần trước, bước then chốt để đạt hiệu suất bảo vệ thực sự nằm ở chi tiết cấu tạo: cửa, gioăng, khóa – bản lề, tấm panel và giải pháp thông gió. Đây là nơi cấp bảo vệ IP theo IP Code/IEC 60529 được “hiện thực hóa”, đồng thời quyết định trải nghiệm lắp đặt, bảo trì và độ sẵn sàng thiết bị. Nói cách khác, cùng một vật liệu nhưng thiết kế phụ kiện khác nhau sẽ cho ra tổng chi phí sở hữu (TCO) rất khác.

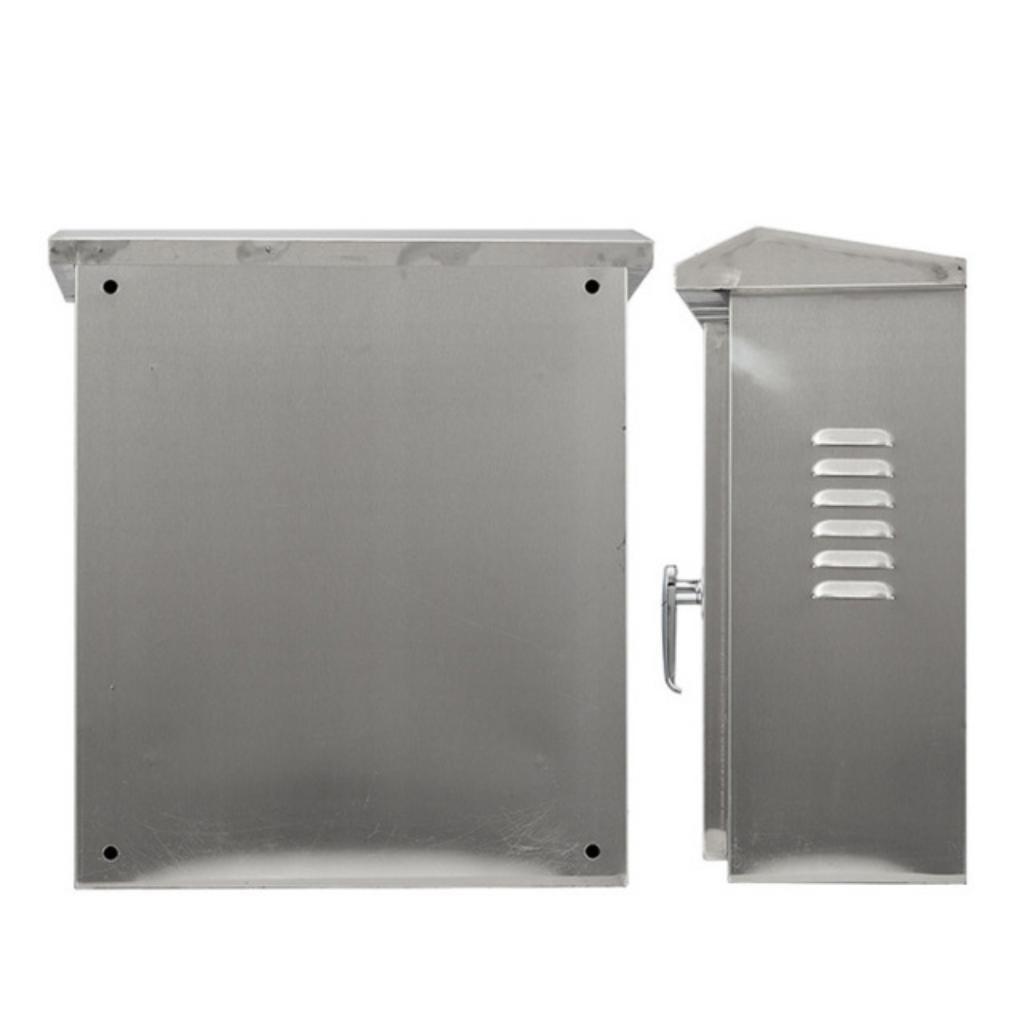

Thân tủ và Cửa tủ (Body & Door)

Thân tủ là bộ khung chính, chịu trách nhiệm cho độ cứng vững và hình học của toàn bộ kết cấu. Cửa tủ là mặt giao tiếp, thường là 1 hoặc 2 cánh, có thể khoét lỗ để gắn HMI, đèn báo, nút nhấn. Theo thực tế triển khai và cơ sở dữ liệu kỹ thuật, cụm thân – cửa được gia công từ thép tấm hoặc inox, tạo hình hộp chữ nhật bằng công nghệ chấn, đột, hàn chuẩn để đảm bảo độ phẳng và khe hở ổn định. Việc bố trí gân tăng cứng cho cửa giúp hạn chế võng, giữ đường nén gioăng đồng đều để đảm bảo cấp IP.

• Khi lưu lượng thao tác lớn hoặc cần gắn nhiều khí cụ trên cánh, Quý khách ưu tiên cửa 2 cánh để tối ưu không gian và bán kính mở.
• Cửa cần có gờ đỡ gioăng liên tục quanh mép; bề mặt tiếp xúc sạch, đồng phẳng để duy trì “độ kín” theo thiết kế.
• Đối với môi trường có bụi ẩm, nên định nghĩa rõ dung sai khe hở cửa trong bản vẽ kỹ thuật để thao tác đóng/mở vẫn êm và kín.

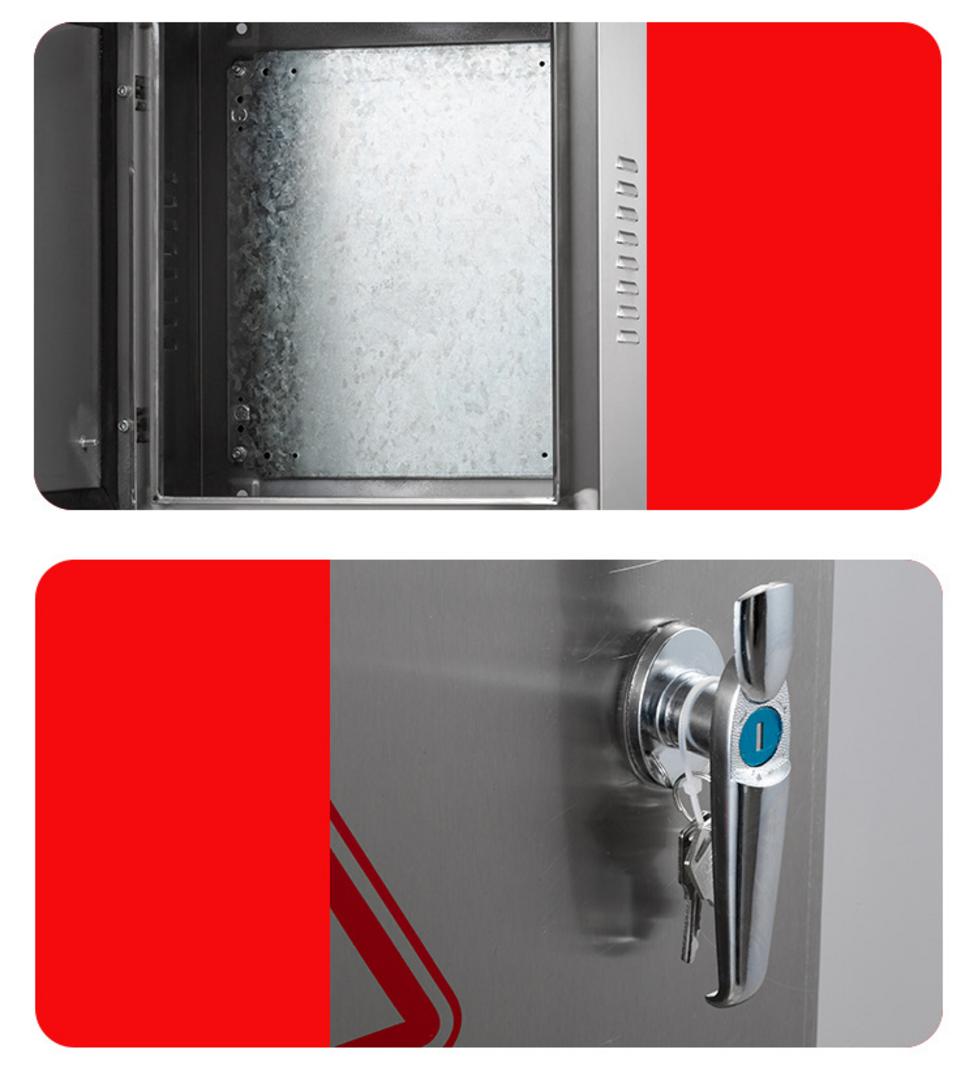

Tấm lắp thiết bị (Mounting Plate / Panel)

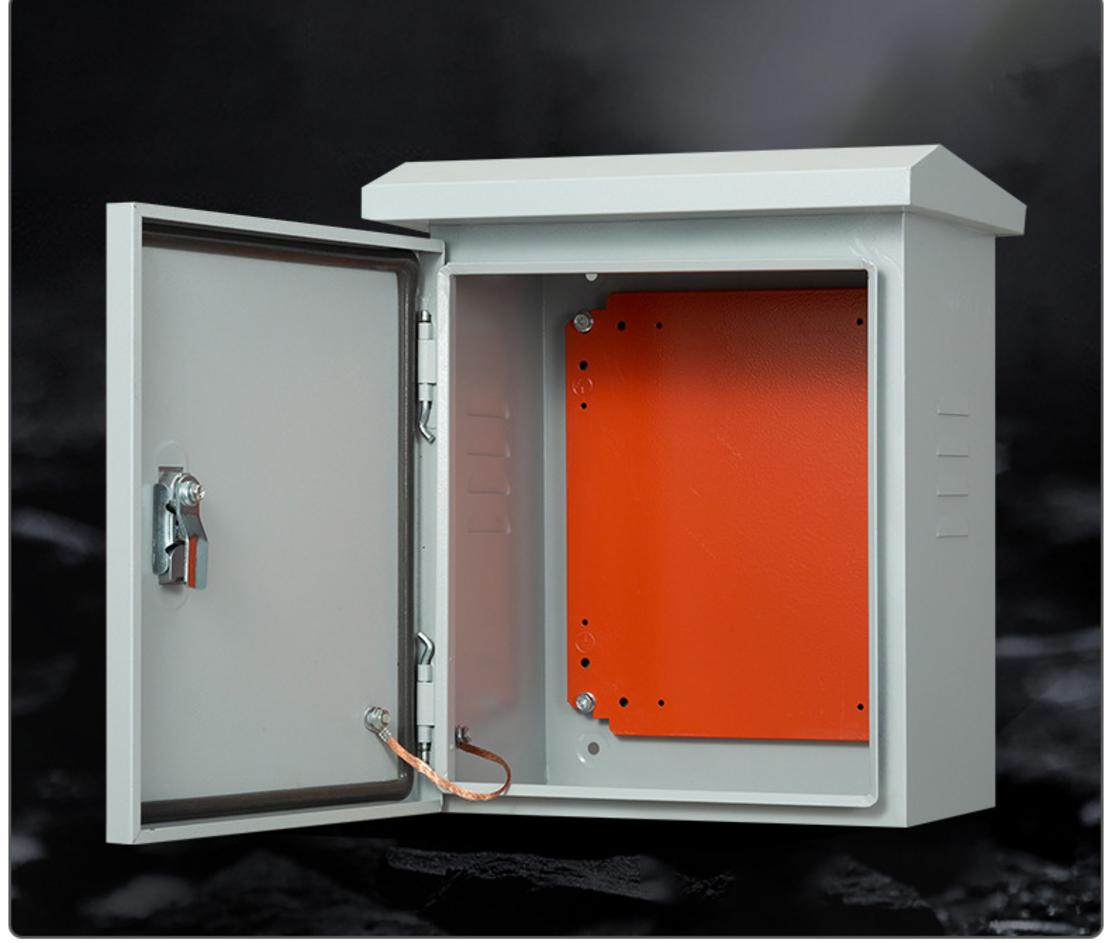

Tấm panel là nền tảng để gá lắp các thiết bị như CB, contactor, rơ-le, PLC. Thực tế thị trường dùng phổ biến panel sơn màu cam hoặc mạ kẽm để dễ nhận diện và chống gỉ. Panel tháo rời giúp thi công ngoài tủ, rút ngắn thời gian lắp đặt/kiểm tra và giảm rủi ro trầy xước cánh tủ. Bố trí ray DIN, máng cáp và khoảng trống cho đấu nối theo lộ trình bảo trì là cách nâng cao hiệu suất vận hành và giảm thời gian dừng máy.

• Thiết kế lỗ bắt tiêu chuẩn để linh hoạt chuyển vị trí khí cụ; chừa tối thiểu 20% diện tích trống cho mở rộng.
• Phân vùng động lực – điều khiển trên panel để hạn chế nhiễu; đánh số dây/thiết bị rõ ràng để thuận tiện nghiệm thu.
• Tham khảo khái niệm ray DIN tại Wikipedia để thống nhất thuật ngữ kỹ thuật khi lên bản vẽ.

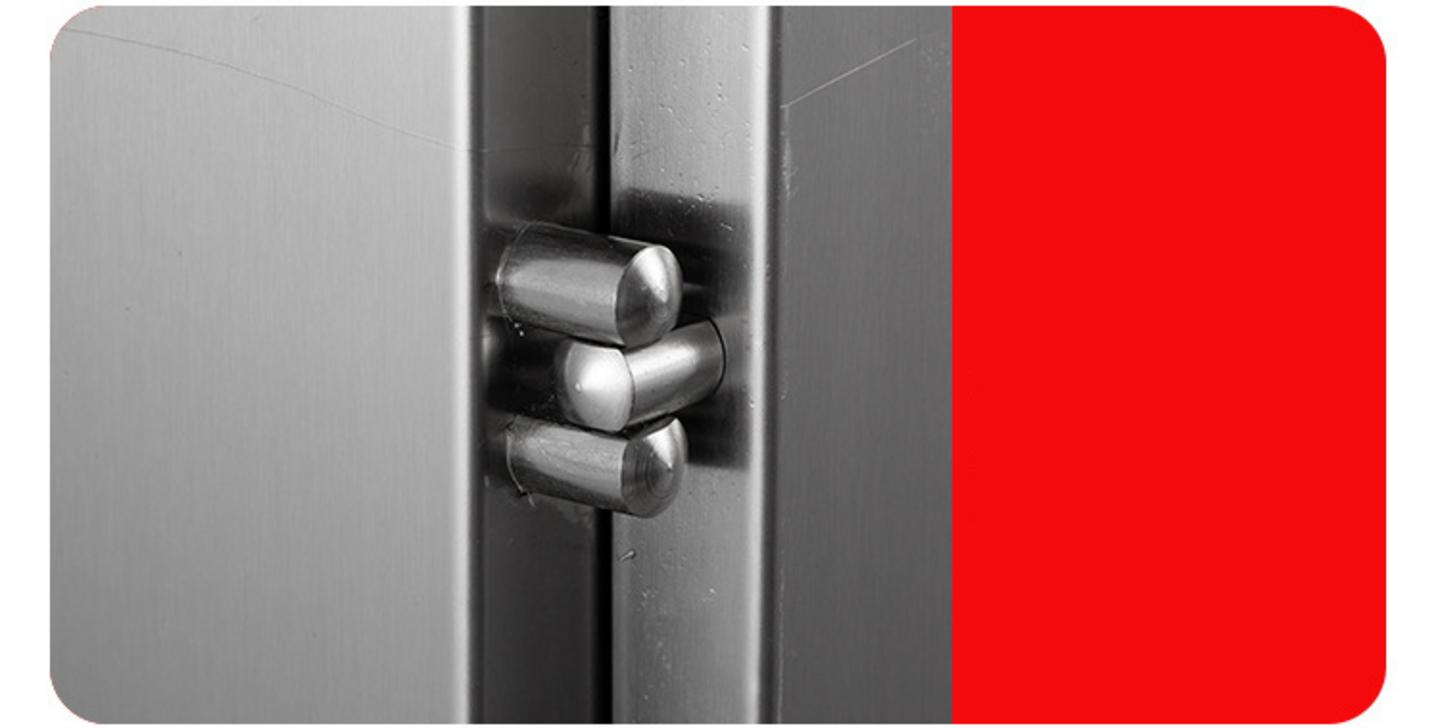

Hệ thống khóa, bản lề và tai treo

Khóa tủ là lớp an ninh đầu tiên, ngăn truy cập trái phép và vô tình tác động lên mạch điện. Bản lề bảo đảm cửa mở rộng, thao tác thoải mái mà không làm biến dạng mép cửa. Tai treo hoặc chân đế quyết định phương án lắp đặt: treo tường tiết kiệm diện tích, đặt sàn cho tủ lớn nặng và thao tác thường xuyên. Cấu hình đúng bộ ba khóa – bản lề – tai treo giúp tủ hoạt động ổn định trong suốt vòng đời.

• Khóa cam tay gạt cho tủ vừa/nhỏ; với tủ cao và nhiều điểm tỳ, dùng cơ cấu chốt đa điểm để nén gioăng đều.
• Bản lề ẩn tăng thẩm mỹ, bản lề nổi ưu tiên độ bền và dễ thay thế; tiêu chí chung là vận hành êm, không xê dịch bản lề theo thời gian.
• Tai treo gia cố bằng tấm tăng cứng; với tủ sàn, cân nhắc bệ đế chống rung và khe bắt bu-lông chờ.

Gioăng cao su (Gasket)

Gioăng là “đường ranh” giữa đạt và không đạt IP. Chi tiết này được lắp dọc mép cửa, tạo đường nén liên tục để chống bụi, ẩm và nước bắn. Chất lượng gioăng và độ đồng đều lực nén quyết định trực tiếp khả năng chống xâm nhập của vỏ tủ. Sai lệch nhỏ ở góc nối hoặc bề mặt bám bẩn đều có thể làm suy giảm cấp bảo vệ. Khi đặc tả thiết kế, Quý khách nên mô tả tiết diện gioăng, vị trí mối nối và yêu cầu vệ sinh bề mặt tiếp xúc.

• Chọn gioăng phù hợp mục tiêu IP (tham khảo IP Code) và môi trường: khô ráo, ẩm, hay vệ sinh rửa xịt.
• Yêu cầu đường nén liền mạch quanh chu vi cửa; mối nối đặt ở vị trí ít chịu tia nước trực tiếp.
• Định kỳ kiểm tra đàn hồi và vệ sinh để duy trì chức năng “gioăng chống nước” như thiết kế.

Phụ kiện khác: Thông gió, đi dây

Hệ thống thông gió xử lý tải nhiệt từ biến tần, nguồn xung, contactor… Với tủ công suất lớn, kết hợp quạt hút – lọc bụi giúp duy trì nhiệt độ trong dải cho phép; với tủ yêu cầu IP cao, ưu tiên khe thông gió có lưới lọc và mái hắt để hạn chế nước tạt trực tiếp. Bên cạnh đó, tấm đáy vào/ra cáp (gland plate) thường tháo rời để gia công lỗ phù hợp chủng loại cable gland, giữ gọn gàng và kín nước cho điểm đấu nối.

• Thông gió chủ động (quạt + lọc bụi) cho tải nhiệt lớn; thông gió thụ động (khe gió có lưới) cho tủ trong nhà ít bụi.
• Mọi “lỗ mở” đều ảnh hưởng đến IP; hãy bảo đảm phụ kiện thông gió có cấp bảo vệ tương thích với tủ mục tiêu.
• Gland plate bố trí ở đáy giúp đi cáp gọn, giảm cong uốn và dễ bảo trì; vạch rõ khu vực cáp điều khiển và động lực.

Tổng thể, cấu tạo vỏ tủ điện và phụ kiện vỏ tủ điện chuẩn hóa sẽ nâng hiệu suất bảo vệ, rút ngắn thời gian thi công và bảo trì, đồng thời tối ưu CAPEX/OPEX của dự án. Ở phần tiếp theo, chúng tôi sẽ trình bày dải kích thước phổ biến (300x400x250, 400x600x250, 600x800x300, 800x1200x400) và gợi ý ứng dụng để Quý khách chọn nhanh cấu hình phù hợp.

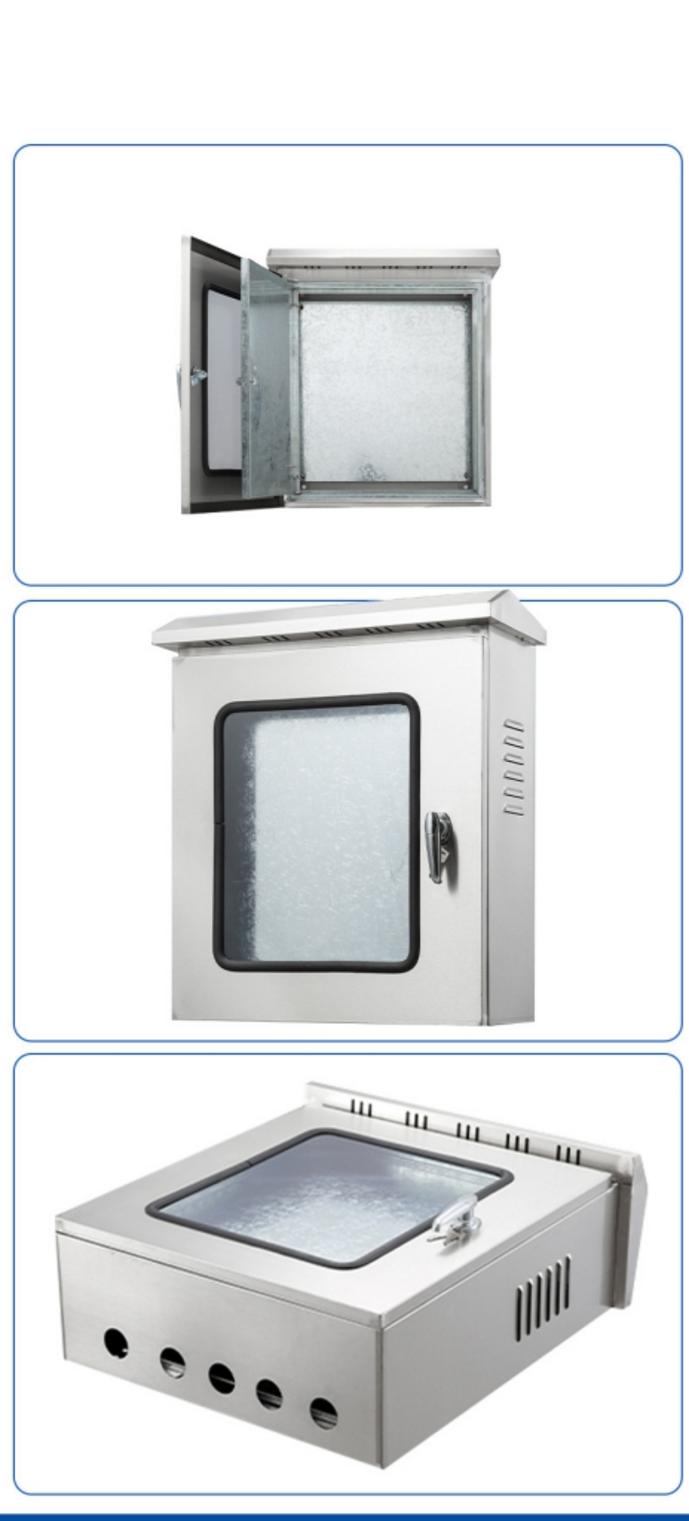

Dải Kích Thước Phổ Biến & Ứng Dụng: 300x400x250, 400x600x250, 600x800x300, 800x1200x400

Vỏ tủ điện điều khiển có nhiều kích thước tiêu chuẩn (Cao x Rộng x Sâu) để phù hợp với quy mô của hệ thống, từ các hộp điều khiển nhỏ đến các tủ trung tâm lớn.

Sau khi đã chốt cấu tạo và phụ kiện ở phần trước, bước quyết định tiếp theo là chọn kích thước vỏ tủ phù hợp để đảm bảo không gian đi dây, bố trí thiết bị và tản nhiệt. Nhìn từ góc độ vận hành, kích thước chuẩn giúp Quý khách tối ưu chi phí, rút ngắn thời gian lắp đặt và dễ dàng bảo trì. Dưới đây là các dải kích thước vỏ tủ điện phổ biến cùng gợi ý ứng dụng, bám sát thực tế triển khai trong nhà – ngoài trời và các cấp bảo vệ IP.

Vỏ tủ cỡ nhỏ (300x400x250, 400x500x250)

Đây là nhóm “tủ điện nhỏ” cho các ứng dụng gọn nhẹ: hộp nút nhấn, timer, rơ-le bảo vệ, HMI kích thước nhỏ hoặc cụm điều khiển đơn lẻ. Với tải nhiệt thấp và số lượng khí cụ hạn chế, Quý khách có thể treo tường, sử dụng cấp bảo vệ IP54 trong nhà để đạt hiệu suất – chi phí tối ưu. Độ dày vật liệu phù hợp thường ở mức 1.0–1.2mm nhằm giữ độ cứng vững khi thao tác mở/đóng cửa. Khi đặt ngoài trời có mái che, nên nâng cấp gioăng và bố trí gland plate ở đáy để giữ kín nước cho điểm vào cáp.

• Cấu hình điển hình: 1–2 MCB/ELCB, 1 contactor nhỏ, 1 timer/relay, đèn báo và nút nhấn.
• Ứng dụng: Hộp điều khiển máy đơn, tủ điều khiển điểm lẻ cho bơm nhỏ hoặc cụm chiếu sáng cục bộ.
• Lưu ý bố trí: Dự phòng tối thiểu 20% diện tích panel cho mở rộng, chọn cable gland phù hợp đường kính cáp.

Vỏ tủ cỡ trung (400x600x250, 600x800x300)

Nhóm kích thước này là “xương sống” của nhiều dự án vì cân bằng tốt giữa sức chứa và kích thước bao. Tủ 400x600x250 và đặc biệt là vỏ tủ 600x800x300 thường dùng cho tủ điều khiển máy bơm, tủ chiếu sáng, tủ phân phối nhỏ. Theo cơ sở dữ liệu kỹ thuật, loại tủ này đủ không gian để bố trí panel, ray DIN, máng cáp khoa học; có thể cộng thêm quạt lọc nếu tải nhiệt tăng. Độ dày 1.2–1.5mm giúp cửa chắc, khóa ăn khớp tốt; với lắp đặt ngoài trời, mục tiêu IP65 cùng mái hắt sẽ tăng độ bền.

• Cấu hình điển hình: CB tổng + nhánh, contactor/overload, nguồn 24VDC, PLC nhỏ + vài module I/O, HMI 7–10 inch.
• Ứng dụng: Tủ bơm – bể nước, tủ chiếu sáng tầng/khu, tủ điều khiển băng tải cỡ vừa.
• Lưu ý bố trí: Phân luồng động lực/điều khiển, giữ khoảng cách cho uốn cáp, xem xét thông gió chủ động khi dùng biến tần.

Vỏ tủ cỡ lớn (800x1200x400, 1000x1400x450)

Với hệ thống phức tạp hơn (biến tần công suất lớn, nhiều PLC, tủ ATS, tủ phân phối chính), nhóm cỡ lớn mang lại không gian thao tác và bảo trì thoải mái. Vỏ tủ 800x1200x400 thường là ngưỡng chuyển tiếp sang thiết kế cửa đôi, chốt đa điểm để nén gioăng đồng đều. Độ dày vật liệu khuyến nghị 1.5–2.0mm; với tủ đặt sàn, nên có bệ đế chống rung và tai nâng để di dời an toàn. Nếu lắp đặt ngoài trời, mục tiêu IP65, đồng thời cân nhắc vật liệu inox cho môi trường ẩm/mặn để kéo dài tuổi thọ.

• Cấu hình điển hình: CB dạng khối, thanh cái đồng, biến tần vừa – lớn, PLC + I/O nhiều kênh, bộ ATS, đồng hồ đo lường.
• Ứng dụng: Tủ phân phối chính, tủ bơm cứu hỏa, tủ điều khiển dây chuyền công nghiệp, trạm xử lý nước.
• Lưu ý bố trí: Thiết kế thông gió chủ động (quạt + lọc bụi) hoặc khe gió có mái hắt; dự phòng lối bảo trì phía trước/bên hông.

Vỏ tủ phi tiêu chuẩn “May Đo”

Không phải hiện trường nào cũng thuận tiện cho kích thước chuẩn. Vỏ tủ “may đo” giải quyết các ràng buộc thực địa: hộc tường chật, chiều sâu hạn chế, yêu cầu kết cấu đặc biệt hoặc tích hợp nhiều cửa phụ trợ. Cơ Khí Đại Việt thực hiện khảo sát tại chỗ, lên bản vẽ 2D/3D, tối ưu đường đi cáp – tải nhiệt – vị trí lắp thiết bị, và kiểm tra cấp bảo vệ trước nghiệm thu. Đây là phương án giúp Quý khách kiểm soát TCO khi bài toán kỹ thuật vượt khuôn kích thước thông thường.

• Tuỳ chọn: Cánh đôi/ba cánh, mái che ngoài trời, tấm lót tiêu âm/nhiệt, sơn màu nhận diện, cửa sổ HMI.
• Quy trình: Khảo sát – thiết kế – gia công – lắp đặt – test kín nước/bụi theo mục tiêu IP – bàn giao hồ sơ.
• Tham khảo: Các giải pháp vỏ tủ điện điều khiển của chúng tôi.

Tóm lược, chọn đúng kích thước giúp tối ưu không gian, tải nhiệt và khả năng mở rộng, đồng thời đảm bảo an toàn cho người vận hành. Ở phần kế tiếp, chúng tôi sẽ trình bày các tiêu chí thiết kế – lựa chọn quan trọng như tải nhiệt, không gian đi cáp, tiếp địa và không gian bảo trì để Quý khách chốt cấu hình cuối cùng cho dự án.

Tiêu Chí Thiết Kế & Lựa Chọn: Tải Nhiệt, Không Gian Đi Cáp, Tiếp Địa, Không Gian Bảo Trì

Việc lựa chọn vỏ tủ điện không chỉ dừng ở kích thước, mà còn phải xem xét kỹ lưỡng các yếu tố kỹ thuật như khả năng tản nhiệt, không gian đi dây, tiếp địa và sự thuận tiện cho bảo trì.

Từ phần dải kích thước phổ biến, khi Quý khách đã chọn được khung kích thước phù hợp, bước tiếp theo là khóa chặt các tiêu chí thiết kế để tủ vận hành ổn định trong suốt vòng đời. Trọng tâm là tải nhiệt của thiết bị bên trong, tổ chức không gian đi cáp gọn gàng, bố trí điểm tiếp địa an toàn và dự phòng không gian cho bảo trì/nâng cấp. Cấu hình đúng bốn tiêu chí này sẽ giảm tổng chi phí sở hữu (TCO), hạn chế dừng máy và giúp nghiệm thu thuận lợi.

Tính toán Tải nhiệt của thiết bị (Heat Load)

Các thiết bị như biến tần, bộ nguồn, PLC đều tỏa nhiệt khi hoạt động; đây là nguyên nhân chính khiến nhiệt độ trong tủ tăng dần theo thời gian. Theo thực hành kỹ thuật, vỏ tủ cần có giải pháp thông gió phù hợp (khe gió, quạt lọc bụi) để cuốn nhiệt ra ngoài và giữ môi trường làm việc ổn định cho linh kiện. Bố trí thiết bị trên panel theo luồng khí từ dưới lên trên, phân tán nguồn nhiệt giúp tránh tập trung nhiệt cục bộ. Khi quy hoạch đúng, hiệu suất vận hành được cải thiện rõ rệt và tuổi thọ linh kiện tăng lên.

Quý khách cần đảm bảo tủ đủ lớn hoặc có phương án tản nhiệt chủ động khi tổng tải nhiệt cao. Với tủ trong nhà và tải vừa, quạt – lọc bụi là lựa chọn hiệu quả; với môi trường ngoài trời hoặc yêu cầu IP cao, ưu tiên các khe thông gió có lưới lọc, mái hắt hoặc giải pháp làm mát kín. Kích thước tủ rộng rãi giúp không khí lưu thông, giảm điểm nóng xung quanh biến tần, nguồn xung. Tham khảo khái niệm cấp bảo vệ theo IP Code để cân bằng giữa mục tiêu tản nhiệt tủ điện và độ kín của vỏ.

Bố trí Không gian đi cáp (Cable Management)

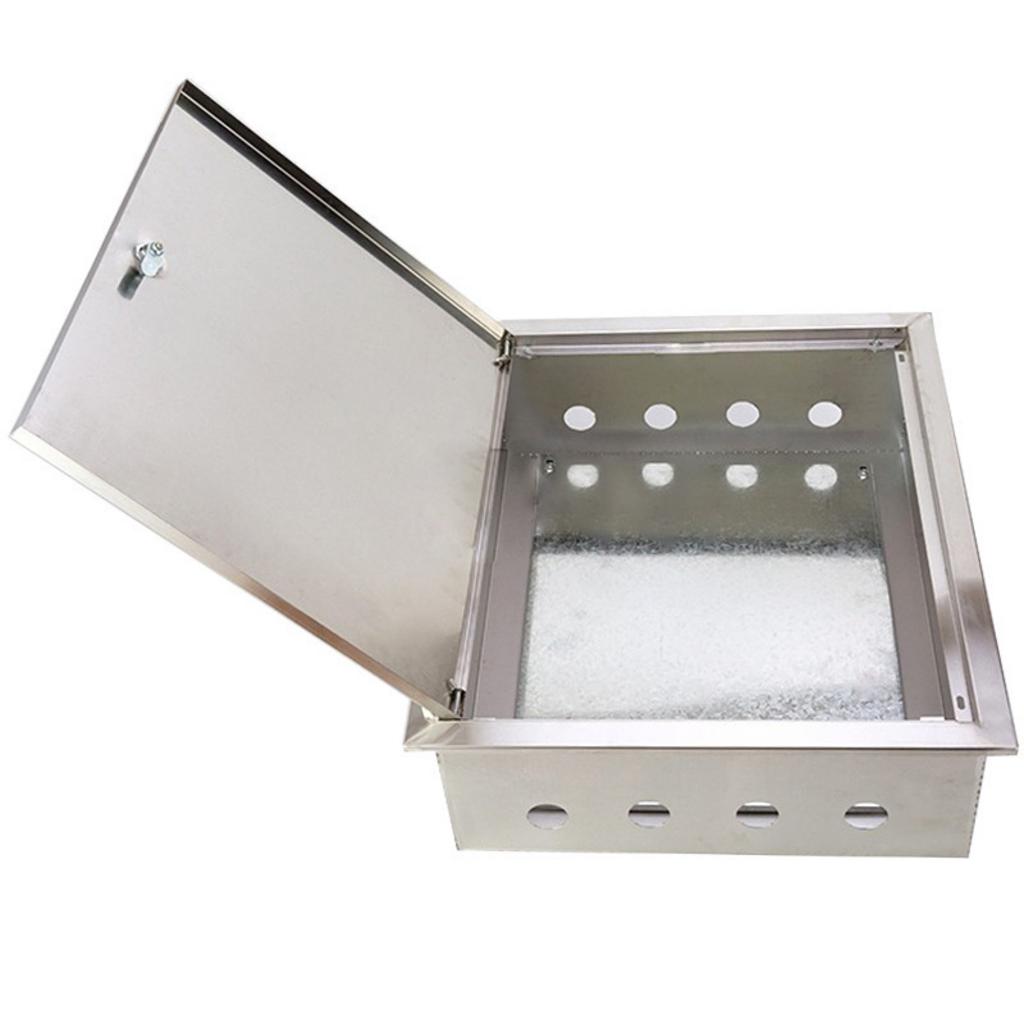

Một tủ điện chuyên nghiệp cần đủ không gian cho máng cáp để đi dây gọn, dễ kiểm tra và nghiệm thu. Bố trí ray DIN, máng cáp dọc – ngang và đánh số dây giúp giảm nhầm lẫn, rút ngắn thời gian xử lý sự cố. Phân luồng cáp động lực và điều khiển theo hai hành lang riêng nhằm hạn chế nhiễu chéo. Khi không gian đi cáp được chuẩn hóa, công tác lắp đặt trở nên nhanh gọn, chi phí vận hành giảm.

Thiết kế vị trí lỗ vào/ra cáp hợp lý giúp giảm uốn cong và lực căng lên đầu cốt. Tấm đáy (gland plate) tháo rời là lựa chọn tối ưu để khoan – lắp cable gland đúng cỡ, tăng độ kín nước và tính thẩm mỹ. Với tủ lắp ngoài trời, ưu tiên hướng đi cáp từ đáy để hạn chế nước bắn trực tiếp; bên trong, giữ bán kính uốn theo khuyến nghị nhà sản xuất cáp. Tham khảo khái niệm tổ chức cáp tại Cable management để thống nhất thuật ngữ trong bản vẽ kỹ thuật.

Điểm tiếp địa (Earthing Point)

Vỏ tủ bắt buộc phải được nối đất để đảm bảo an toàn cho người vận hành và bảo vệ thiết bị trước sự cố rò, chạm vỏ. Trong thực tế, dây tiếp địa mềm nối giữa cửa và thân tủ giúp đảm bảo liên tục điện khi mở/đóng, tránh tiềm ẩn điện áp trên cánh tủ. Quy định tiếp địa rõ ràng ngay từ giai đoạn thiết kế giúp việc thi công, đo kiểm và nghiệm thu diễn ra mạch lạc.

Quý khách cần kiểm tra tủ có sẵn các điểm chờ như bulong bắt mass hoặc thanh đồng tiếp địa để đấu nối nhanh, chắc chắn. Vị trí điểm tiếp địa nên dễ quan sát và ký hiệu rõ ràng để thuận tiện kiểm tra định kỳ. Sau lắp đặt, thực hiện đo liên tục điện (continuity) và ghi nhận trong biên bản nghiệm thu là bước không thể bỏ qua. Khung tiếp địa chuẩn xác sẽ giảm rủi ro sự cố và nâng cao an toàn hệ thống.

Không gian cho Bảo trì & Nâng cấp

Luôn dự phòng khoảng 20–30% không gian trống trên tấm panel để sẵn sàng thay thế hoặc lắp thêm thiết bị. Khoảng trống này cũng tạo lối thao tác cho kỹ thuật viên, giúp tháo lắp đầu cốt, kiểm tra dây và vệ sinh tủ mà không phải tháo dỡ toàn bộ. Tư duy “mở rộng theo vòng đời” giúp Quý khách tối ưu CAPEX ban đầu nhưng vẫn kiểm soát OPEX dài hạn.

Dự phòng không gian còn giúp giữ lưu thông khí tốt hơn, góp phần hạ nhiệt độ trung bình trong tủ. Với tủ có cánh lắp HMI/nút nhấn, chừa khu vực không khoan cắt ở vị trí bản lề – khóa để tránh suy yếu kết cấu. Cấu hình này đảm bảo hiệu suất vận hành, nâng cao độ sẵn sàng hệ thống, đồng thời tăng tỷ lệ đạt ngay từ lần nghiệm thu đầu.

• Checklist nhanh khi duyệt thiết kế: xác định tải nhiệt dự kiến; phương án tản nhiệt phù hợp mục tiêu IP;
• Quy hoạch máng cáp – ray DIN, phân luồng động lực/điều khiển, vị trí lỗ cáp và gland plate;
• Định nghĩa điểm tiếp địa, dây nối đất cửa – thân, phương thức đo kiểm khi bàn giao;
• Dự phòng 20–30% diện tích panel và không gian thao tác cho bảo trì, nâng cấp.

Khi bốn tiêu chí trên được chốt trong bản vẽ kỹ thuật, Quý khách sẽ sở hữu một thiết kế vỏ tủ điện đáng tin cậy, dễ lắp đặt và dễ bảo trì. Ở phần tiếp theo, Cơ Khí Đại Việt sẽ trình bày quy trình sản xuất và kiểm định gồm cắt laser CNC, chấn, hàn robot, sơn tĩnh điện và kiểm tra độ kín theo mục tiêu IP để bảo chứng chất lượng trước khi bàn giao.

Quy Trình Sản Xuất & Kiểm Định: Cắt Laser CNC, Chấn, Hàn Robot, Sơn Tĩnh Điện, Test IP

Quy trình sản xuất vỏ tủ điện chuyên nghiệp tại Cơ Khí Đại Việt bao gồm các công đoạn gia công chính xác bằng máy CNC, hàn lắp ráp, sơn tĩnh điện và kiểm định chất lượng nghiêm ngặt.

Sau khi Quý khách đã khóa chặt các tiêu chí thiết kế ở phần trước (tải nhiệt, đi cáp, tiếp địa, không gian bảo trì), bước tiếp theo là đưa bản vẽ vào sản xuất hàng loạt với kiểm soát chất lượng nhất quán. Tại Cơ Khí Đại Việt, mỗi công đoạn trong chuỗi sản xuất vỏ tủ được chuẩn hóa nhằm bảo đảm hiệu suất vận hành, độ bền vật liệu và tính an toàn theo mục tiêu IP đề ra. Cách làm này giúp giảm rủi ro trong nghiệm thu, giữ chi phí vòng đời (TCO) ở mức tối ưu và tạo nền tảng cho bảo trì về sau.

Bước 1: Tiếp nhận yêu cầu & Thiết kế 2D/3D

Dựa trên yêu cầu của Quý khách, kỹ sư của chúng tôi thiết lập bộ hồ sơ thiết kế chi tiết (2D/3D) gồm bản vẽ kỹ thuật, quy cách vật liệu (thép tấm sơn tĩnh điện, inox 304/316), cấp bảo vệ mục tiêu (IP54, IP65…), vị trí thiết bị và ràng buộc lắp đặt tại hiện trường. Bản vẽ bao gồm đầy đủ kích thước bao, dung sai uốn/chấn, vị trí lỗ khoét cho HMI, nút nhấn, đèn báo, phiến cáp và tấm panel. Chúng tôi đồng thời xác định phương án quản lý nhiệt, hành lang đi cáp và điểm tiếp địa để bảo đảm tính nhất quán giữa thiết kế – thi công – nghiệm thu. Trước khi phát hành gia công, bộ hồ sơ được rà soát lần cuối để tránh xung đột cơ khí và tối ưu tổng chi phí sở hữu (TCO) cho Quý khách.

Bước 2: Gia công kim loại tấm

Sử dụng máy cắt Laser CNC để cắt phôi thép/inox với độ chính xác cao, mép cắt sạch và ít bavia giúp giảm thời gian hoàn thiện. Dữ liệu cắt được xuất trực tiếp từ mô hình 3D, tối ưu sắp xếp tấm (nesting) để tiết kiệm vật liệu và kiểm soát CAPEX sản xuất. Độ chính xác của laser là tiền đề để các chi tiết ghép khít, hạn chế sai lệch dây chuyền về sau, đặc biệt ở các lỗ lắp thiết bị trên cánh tủ. Tham khảo khái niệm Laser cutting tại nguồn kiến thức mở để thống nhất thuật ngữ trong trao đổi kỹ thuật (Laser cutting).

Máy đột CNC (Turret Punching) được dùng để tạo các lỗ khoét chuẩn xác cho nút nhấn, đèn báo, công tắc, lưới thông gió và các pattern bắt phụ kiện. Công nghệ đột giúp tốc độ cao, lặp lại ổn định, đồng thời bảo đảm các lỗ tiêu chuẩn (ví dụ Ø22/Ø30) đúng vị trí so với layout thiết bị. Chúng tôi kiểm soát biến dạng tấm sau đột và loại bỏ bavia, nhờ vậy bề mặt đạt thẩm mỹ trước khi chuyển bước chấn hoặc hàn. Các mã chương trình CNC được lưu trữ để truy xuất nhanh khi Quý khách đặt bổ sung.

Máy chấn CNC (Press Brake) uốn các tấm phôi thành thân, nắp, cửa tủ theo góc uốn xác định trong bản vẽ. Việc khống chế bán kính uốn và bậc chấn giúp vỏ tủ đạt độ cứng vững, lắp khít với bản lề/khóa và duy trì khe hở đồng đều quanh cánh. Chúng tôi sử dụng dưỡng đo góc và jig chấn để ổn định chất lượng giữa các lô, giảm sai lệch tích lũy khi lắp ráp. Kết quả là khối vỏ tủ vuông vức, phẳng mặt, sẵn sàng cho công đoạn hàn lắp.

Bước 3: Hàn lắp ráp

Các chi tiết sau khi gia công được tổ hợp trên đồ gá và hàn lại bằng công nghệ TIG/MIG, bảo đảm mối hàn kín, chắc và hạn chế biến dạng. Hàn TIG được ưu tiên cho inox để cho bề mặt đẹp và kiểm soát hồ quang tinh tế; hàn MIG phù hợp với thép tấm sơn tĩnh điện nhằm đạt năng suất cao. Sau hàn, mối hàn được làm sạch, mài tinh các cạnh và kiểm tra độ phẳng – độ vuông để bảo đảm cửa đóng mở êm, khóa ăn khớp tốt. Việc kiểm soát nội ứng suất sau hàn giúp tủ giữ hình dạng ổn định khi vận chuyển và lắp đặt.

Bước 4: Xử lý bề mặt & Sơn tĩnh điện

Trước sơn, chi tiết trải qua quy trình tẩy dầu mỡ và phốt-phát hóa nhằm loại bỏ tạp chất, tăng độ bám sơn và tăng cường khả năng chống ăn mòn. Bề mặt sau xử lý khô ráo, sạch, đồng đều là điều kiện tiên quyết để lớp phủ đạt thẩm mỹ và tuổi thọ cao trong môi trường công nghiệp. Quy trình này cũng giảm nguy cơ bong tróc sơn khi tủ làm việc ở khu vực ẩm, có hơi muối hoặc hóa chất nhẹ.

Chi tiết được phun sơn tĩnh điện đồng đều, sau đó đưa vào lò sấy để tạo lớp phủ bền, đều màu, chống trầy xước. Lựa chọn màu sắc theo mã tiêu chuẩn giúp đồng bộ nhận diện dự án và thuận tiện thay thế sau này. Sơn tĩnh điện là giải pháp tối ưu cho gia công vỏ tủ điện nhờ độ bền và khả năng bảo vệ bề mặt vượt trội so với sơn dung môi (Powder coating). Kết quả là lớp sơn mịn, đẹp, chịu được va đập thường gặp trong quá trình vận hành.

Bước 5: Lắp ráp phụ kiện & Kiểm định (QC)

Ở công đoạn hoàn thiện, chúng tôi lắp đặt khóa, bản lề, gioăng, tấm panel, thanh ray DIN, máng cáp và các tấm che. Các mối bắt vít được siết theo mô-men phù hợp, khe hở quanh cánh được kiểm tra đồng đều, gioăng nén kín ở các góc để bảo đảm mục tiêu IP. Với tủ ngoài trời, mái hắt và tấm chắn giọt được lắp đúng quy cách để hạn chế nước hắt trực tiếp. Tài liệu hướng dẫn vận hành – bảo trì kèm theo giúp Quý khách quản lý tủ thuận tiện sau bàn giao.

Trước xuất xưởng, vỏ tủ phải vượt qua kiểm định nội bộ gồm: đo kích thước, kiểm tra lớp sơn, thử kín cửa/gioăng và test khả năng chống nước – bụi theo mục tiêu IP (tham chiếu IEC 60529). Chúng tôi đồng thời kiểm tra tính liên tục điện của tiếp địa vỏ – cửa, dán nhãn nhận diện, chụp ảnh lưu vết để truy xuất hồ sơ. Với yêu cầu đặc thù, Cơ Khí Đại Việt thực hiện test IP mẫu theo điều kiện mô phỏng thực tế dự án để Quý khách yên tâm nghiệm thu.

• Checklist QC tiêu biểu: kích thước bao và độ vuông; độ phẳng bề mặt; độ dày và độ bám của lớp sơn; lực đóng mở và độ kín gioăng; biên bản test IP kèm hình ảnh.
• Tham khảo thêm năng lực và danh mục liên quan tại trang Thiết bị inox công nghiệp của chúng tôi.

Với chuỗi công đoạn chặt chẽ và kiểm định nghiêm ngặt, hoạt động sản xuất vỏ tủ điện tại Cơ Khí Đại Việt bảo chứng cho độ bền – tính an toàn – tính sẵn sàng của hệ thống ngay từ ngày đầu vận hành. Ở phần kế tiếp, chúng tôi sẽ cung cấp hướng dẫn lắp đặt và vận hành an toàn theo checklist thực tế tại nhà máy/tòa nhà để Quý khách triển khai trơn tru tại hiện trường.

Hướng Dẫn Lắp Đặt & Vận Hành An Toàn (Checklist Thực Tế Nhà Máy/Tòa Nhà)

Việc lắp đặt và vận hành vỏ tủ điện cần tuân thủ một checklist nghiêm ngặt để đảm bảo an toàn tuyệt đối và sự ổn định của hệ thống điện bên trong.

Sau giai đoạn sản xuất và kiểm định tại xưởng, khâu triển khai tại hiện trường quyết định tỉ lệ nghiệm thu trơn tru và duy trì cấp bảo vệ IP của vỏ tủ. Cơ Khí Đại Việt tổng hợp một checklist lắp đặt vỏ tủ điện thực tế, bám sát cấu tạo tủ (thân – cửa – gioăng – khóa – bản lề – panel – thông gió) và nguyên tắc an toàn điện để Quý khách thi công nhất quán, giảm rủi ro phát sinh và tối ưu tổng chi phí sở hữu (TCO).

Checklist chuẩn bị trước khi lắp đặt

Xác định vị trí lắp đặt: Chọn nền/phần tường bằng phẳng, chắc chắn, khô ráo để hạn chế rung và ẩm. Bố trí đủ không gian mở cửa tủ, thao tác tay – đầu cốt, và luồng đi lại bảo trì. Với tủ treo tường, xác định cao độ thuận tiện quan sát HMI/đèn báo; với tủ đặt sàn, chừa khoảng trống quanh tủ để thông gió tự nhiên và vệ sinh định kỳ. Nếu lắp ngoài trời, cân nhắc mái hắt và hướng lỗ cáp từ đáy để hỗ trợ duy trì cấp bảo vệ theo IEC 60529 (IP Code).

Kiểm tra vỏ tủ: Quan sát bề mặt, góc cạnh, mối hàn để phát hiện móp méo, trầy xước gây suy giảm độ kín hoặc thẩm mỹ. Đối chiếu phụ kiện đi kèm: bản lề, khóa, tay nắm, gioăng cánh, tấm panel, ray DIN, máng cáp, bulong/đai ốc. Đảm bảo gioăng nguyên vẹn, bám đều quanh chu vi cửa – đây là thành phần then chốt giúp tủ chống bụi/nước. Kiểm tra chìa khóa hoạt động mượt, cửa đóng kín, khe hở đồng đều.

Hồ sơ – dụng cụ nên sẵn sàng trước khi thi công để tiết kiệm thời gian:

• Bản vẽ kỹ thuật, layout thiết bị, sơ đồ đấu nối, checklist nghiệm thu.
• Dụng cụ: thước thủy, máy khoan – mũi khoan, kìm ép cos, tuýp – cờ lê, tua-vít, cưa lỗ/cutter, kìm siết cable gland.
• Thiết bị đo: đồng hồ vạn năng, ampe kìm, đồng hồ đo cách điện (megger).
• Vật tư: tắc kê/bulong phù hợp tải trọng, đầu cos – ống gen, máng cáp, nhãn đánh số, cable gland đúng cỡ.

Hướng dẫn lắp đặt cơ bản

Cố định tủ: Định vị tủ, cân chỉnh bằng thước thủy, đánh dấu lỗ khoan. Lựa chọn tắc kê/bulong phù hợp vật liệu nền (bê tông, gạch, thép) và tải trọng thực tế của tủ sau khi lắp thiết bị. Siết chặt tuần tự để thân tủ áp sát bề mặt lắp, tránh vênh. Với tủ đặt sàn, dùng chân đế/đệm cao su để giảm rung và chống ẩm.

Lắp tấm panel: Đưa panel đã gắn thiết bị vào thân tủ theo rãnh/dẫn hướng, bắt chặt bằng bulong theo vị trí quy định trên bản vẽ. Giữ khoảng cách thông thoáng cho thiết bị tỏa nhiệt và chừa hành lang đi cáp dọc – ngang. Khi thao tác, tránh làm xước lớp sơn tĩnh điện hoặc cong vênh panel gây lệch trục với lỗ cáp, ray DIN.

Kết nối dây tiếp địa: Nối tiếp địa vỏ tủ đến hệ thống tiếp địa tổng, đồng thời lắp dây nối mềm giữa cửa và thân tủ để bảo đảm liên tục điện khi mở/đóng. Làm sạch điểm bắt mass, siết chặt, ký hiệu rõ ràng để thuận tiện kiểm tra. Đây là yêu cầu an toàn điện căn bản giúp bảo vệ người vận hành và thiết bị.

Đi cáp động lực/điều khiển: Đi cáp qua các lỗ chờ hoặc tấm đáy (gland plate), lắp cable gland đúng kích cỡ để giữ chặt và duy trì độ kín IP. Phân tách luồng cáp động lực và cáp tín hiệu để giảm nhiễu; uốn cáp theo bán kính do nhà sản xuất khuyến nghị. Cố định vào máng cáp, đánh số hai đầu dây, ghi nhãn tại các điểm đấu nối để rút ngắn thời gian bảo trì về sau.

Kiểm tra trước khi vận hành

Siết lại đầu nối: Kiểm tra và siết lại toàn bộ đầu cốt, domino, thanh cái theo mô-men đề xuất của nhà sản xuất thiết bị; đánh dấu kiểm soát sau siết. Loại bỏ sợi đồng thừa, bảo đảm không có kẹp chéo hoặc dây tuột vỏ.

Kiểm tra độ cách điện: Đo cách điện các mạch theo tiêu chuẩn áp dụng của dự án bằng megger; ghi nhận giá trị để lưu hồ sơ nghiệm thu. Nếu số liệu không đạt, rà lại đường cáp, đầu cos, điểm ẩm để xử lý trước khi cấp điện.

Đóng cửa – kiểm tra khóa/gioăng: Đóng cửa tủ, kiểm tra khóa ăn khớp êm, gioăng nén đều các góc. Với tủ ngoài trời, quan sát kỹ các vị trí cable gland, nắp che thông gió để bảo đảm không còn khe hở ảnh hưởng cấp IP.

Cấp nguồn – chạy thử: Cấp nguồn theo trình tự, theo dõi đèn báo, HMI và hoạt động của thiết bị bên trong. Thử chức năng bảo vệ/cảnh báo theo kịch bản, xác nhận chiều quay động cơ (nếu có), ghi biên bản chạy thử và bàn giao. Sau 24–72 giờ vận hành đầu tiên, khuyến nghị tái kiểm tra nhiệt độ, độ siết các mối nối để ổn định hệ thống.

• Checklist nhanh hiện trường: vị trí khô ráo – bằng phẳng; phụ kiện đủ và nguyên vẹn; tủ được cố định chắc; tiếp địa vỏ – cửa liên tục; cáp được phân luồng – đánh số; giá trị cách điện đạt; cửa khóa kín – gioăng ép đều; chạy thử đạt kịch bản.

Thực hiện đầy đủ checklist lắp đặt – vận hành tủ điện sẽ giúp Quý khách duy trì cấp bảo vệ, nâng cao hiệu suất vận hành và giảm sự cố không kế hoạch. Tiếp bước triển khai, nội dung kế tiếp tập trung vào bảo hành – bảo trì – vệ sinh để kéo dài tuổi thọ và giảm thời gian dừng máy.

Bảo Hành – Bảo Trì – Vệ Sinh Vỏ Tủ: Kéo Dài Tuổi Thọ & Giảm Thời Gian Dừng Máy

Bảo trì định kỳ và vệ sinh đúng cách là những hoạt động thiết yếu giúp vỏ tủ điện luôn ở trạng thái tốt nhất, kéo dài tuổi thọ và ngăn ngừa các sự cố gây gián đoạn sản xuất.

Sau khi Quý khách đã lắp đặt và vận hành theo checklist ở mục trước, bước quan trọng tiếp theo là thiết lập một chương trình bảo trì – vệ sinh bài bản cho vỏ tủ điện điều khiển. Mục tiêu là duy trì cấp bảo vệ IP, đảm bảo độ kín của gioăng, độ chắc của liên kết cơ khí, và tính liên tục điện của tiếp địa, từ đó giảm OPEX và hạn chế dừng máy ngoài kế hoạch. Cơ Khí Đại Việt xây dựng hướng dẫn dưới đây để Quý khách áp dụng chuẩn hóa trên toàn hệ thống.

Lịch trình bảo trì khuyến nghị

Hàng tháng: Kiểm tra bằng mắt thường các dấu hiệu bất thường, vệ sinh bên ngoài. Quý khách quan sát nhanh bề mặt sơn, cánh tủ, khóa – bản lề, nhãn mác để tìm vết nứt, móp méo, rỉ sét hoặc bám bụi dày. Kiểm tra dấu hiệu ẩm đọng quanh cable gland/khe thông gió; nghe tiếng lạ từ quạt. Lau sạch mặt ngoài giúp hạn chế bụi tích tụ, giữ thẩm mỹ và tránh bụi xâm nhập qua các khe hở nhỏ. Ghi nhận hiện trạng vào sổ bảo trì để theo dõi xu hướng hư hỏng sớm.

Hàng quý: Vệ sinh bên trong, hút bụi, kiểm tra quạt thông gió. Thực hiện ngắt nguồn, treo thẻ khóa theo quy trình an toàn (Lockout–Tagout, LOTO) trước khi mở tủ. Dùng máy hút bụi chống tĩnh điện và chổi mềm để làm sạch bụi trên tấm panel, ray DIN, góc đáy tủ; bụi là tác nhân cản trở tản nhiệt và có thể dẫn ẩm. Kiểm tra quạt/khe thông gió và lưới lọc, vệ sinh hoặc thay mới khi lưu lượng suy giảm để duy trì nhiệt độ làm việc an toàn cho thiết bị. Quan sát các cable gland và nắp che thông gió để bảo đảm độ kín theo mục tiêu IP.

Hàng năm: Siết lại ốc vít, kiểm tra tình trạng gioăng, khóa, các điểm nối đất. Dùng cờ lê lực theo khuyến nghị của nhà sản xuất thiết bị để siết lại đầu nối cơ khí, bản lề, chân đế, thanh treo. Kiểm tra gioăng EPDM/silicone quanh cửa: nếu chai cứng, nứt, dẹt, cần thay ngay để phục hồi khả năng chống bụi – nước (tham chiếu nguyên tắc IP theo IEC 60529). Đo tính liên tục điện giữa cửa – thân tủ và điểm tiếp địa tổng để bảo đảm an toàn cho người vận hành. Với tủ ngoài trời, đánh giá thêm lớp sơn/patina, xử lý sớm các điểm bắt đầu ăn mòn.

Hướng dẫn vệ sinh vỏ tủ an toàn

Luôn ngắt nguồn điện trước khi vệ sinh. Đây là quy tắc an toàn tối thượng. Sau khi cách ly nguồn, chờ xả năng lượng tích lũy ở tụ và xác nhận “không điện” bằng đồng hồ. Đặt biển báo khu vực làm việc để tránh vận hành nhầm; sử dụng găng cách điện, kính bảo hộ theo quy định an toàn nội bộ.

Sử dụng khăn mềm, ẩm để lau bụi bẩn. Với vỏ thép sơn tĩnh điện, dùng khăn microfiber ẩm và dung dịch tẩy rửa trung tính; tránh chà nhám, bàn chải cứng hoặc dung môi mạnh vì có thể làm xước/bong lớp sơn, tăng nguy cơ ăn mòn về sau. Sau khi lau, dùng khăn khô thấm lại các mép gấp – góc tủ để tránh lưu ẩm cục bộ.

Đối với tủ inox, có thể dùng dung dịch vệ sinh chuyên dụng để giữ độ sáng bóng. Inox 304/316 có khả năng chống ăn mòn tốt, nhưng vẫn có thể bị ố nếu tiếp xúc clo/chất tẩy mạnh. Hãy dùng dung dịch trung tính chuyên dụng cho inox, lau theo chiều xước hairline và tráng sạch dư lượng; tránh chất chứa chloride. Xem khái niệm vật liệu trên nguồn mở để thống nhất thuật ngữ kỹ thuật (Stainless steel).

Tuyệt đối không dùng vòi nước xịt trực tiếp vào tủ nếu không có cấp IP phù hợp. Ngay cả với tủ đạt IP65/IP66, tia nước áp lực cao nhắm trực diện vào gioăng, bản lề hay lỗ thông gió vẫn có thể làm nước xâm nhập theo thời gian. Với tủ IP54 trong nhà, chỉ vệ sinh khô/ẩm nhẹ bên ngoài; nếu cần rửa ướt, phải tháo rời và kiểm soát bề mặt tiếp xúc nước. Tuân thủ đúng cấp bảo vệ giúp giữ vững hiệu suất vận hành và tránh rủi ro chập chờn khó đoán.

Khuyến nghị bộ dụng cụ vệ sinh tiêu chuẩn cho đội bảo trì tại chỗ:

• Khăn microfiber, chổi mềm chống tĩnh điện, máy hút bụi ESD.
• Dung dịch tẩy rửa trung tính cho sơn tĩnh điện và dung dịch chuyên dụng cho inox.
• Băng keo/nhãn đánh dấu khu vực đã vệ sinh, sổ ghi chép và checklist.

Kiểm tra và thay thế phụ kiện hao mòn

Gioăng cao su có thể bị lão hóa, nứt gãy theo thời gian, cần được thay thế để đảm bảo độ kín. Dấu hiệu nhận biết gồm bề mặt chai cứng, rạn chân chim, mất đàn hồi hoặc không còn để lại vết nén khi đóng cửa. Chọn đúng profile và vật liệu (EPDM, silicone) tương thích môi trường nhiệt/ẩm/hóa chất để khôi phục cấp bảo vệ theo thiết kế. Sau thay thế, kiểm tra độ kín và điều chỉnh lực khóa để gioăng nén đều bốn phía.

Pin của các bộ điều khiển, bộ lưu trữ cần được kiểm tra định kỳ. Các bộ điều khiển/đồng hồ/HMI có thể dùng pin nuôi RTC hoặc bộ lưu UPS nhỏ; khi pin suy giảm, cấu hình – thời gian hệ thống có thể thất lạc, gây gián đoạn sản xuất. Lập lịch thay thế theo khuyến nghị nhà sản xuất, dán nhãn ngày thay mới để truy xuất. Trong mỗi kỳ thay pin, kết hợp kiểm tra quạt, lọc bụi, khóa và bản lề để giảm MTTR cho lần dừng máy tiếp theo.

Để chủ động nguồn vật tư và rút ngắn thời gian chờ, Quý khách nên dự phòng bộ phụ kiện nhanh hao mòn tại kho:

• Gioăng cửa (EPDM/silicone), khóa cam – tay nắm, bản lề chuẩn.
• Cable gland, lưới lọc/quạt thông gió 120 mm, bulong – đai ốc chuẩn.
• Nhãn mạch/dây, dung dịch vệ sinh và khăn microfiber đạt chuẩn.

Thiết lập và tuân thủ lịch bảo trì vỏ tủ điện khoa học sẽ trực tiếp kéo dài tuổi thọ tủ điện, giảm rủi ro xâm nhập bụi – nước và hạ chi phí dừng máy ngoài kế hoạch. Khi cần cân đối ngân sách cho từng dòng vật liệu, kích thước tủ và mức độ bảo vệ, Quý khách có thể tham khảo phần kế tiếp về bảng giá và các phương án tối ưu chi phí tổng thể.

Bảng Giá Tham Khảo & Giải Pháp Tối Ưu Chi Phí Theo Vật Liệu/Kích Thước

Giá của vỏ tủ điện điều khiển phụ thuộc vào nhiều yếu tố như kích thước, vật liệu, độ dày, thương hiệu phụ kiện, và việc hiểu rõ chúng sẽ giúp bạn tối ưu chi phí hiệu quả.

Sau khi Quý khách đã thiết lập chương trình bảo trì – vệ sinh định kỳ, câu hỏi tiếp theo thường là làm sao tối ưu CAPEX mà vẫn giữ ổn định OPEX. Phần này cung cấp khung tham chiếu rõ ràng để đọc đúng cấu phần giá vỏ tủ điện, lựa chọn thông số phù hợp môi trường lắp đặt, đồng thời duy trì hiệu suất vận hành và khả năng bảo vệ IP theo nhu cầu thực tế.

Các yếu tố chính ảnh hưởng đến đơn giá

Kích thước (Cao x Rộng x Sâu). Kích thước quyết định lượng vật liệu, kích thước tấm panel và chi phí gia công – vận chuyển. Với các kích thước phổ biến như 300x400x250, 600x800x300, 800x1200x400 mm, tủ càng lớn càng cần gia cường kết cấu để hạn chế vênh, đảm bảo độ kín và độ phẳng cho cửa tủ. Kích thước sâu hơn cũng làm tăng chi phí do phải dùng panel lớn và phụ kiện đi kèm dài hơn, đồng thời phát sinh yêu cầu bản lề/khóa tải nặng.

Vật liệu (Thép sơn tĩnh điện, Inox 304, Inox 316). Thép sơn tĩnh điện cho môi trường trong nhà, khô ráo là lựa chọn tối ưu chi phí. Inox 304/316 phù hợp môi trường ẩm ướt, có hơi muối/hóa chất hoặc yêu cầu vệ sinh cao; 316 có khả năng chống ăn mòn tốt hơn trong môi trường chloride. Vật liệu càng chống ăn mòn tốt, tổng chi phí sở hữu (TCO) càng dễ kiểm soát trong dài hạn nhờ giảm chi phí sơn sửa, thay thế và dừng máy.

Độ dày của vật liệu (1.2mm, 1.5mm, 2.0mm,…). Độ dày ảnh hưởng trực tiếp đến độ cứng vững và độ phẳng bề mặt cửa – thân tủ. Thực tế triển khai, chiều cao nhỏ hơn ~400mm có thể dùng 1.0–1.2mm; chiều cao 1800–2200mm nên ưu tiên 1.5–2.0mm để tránh cong vênh và đảm bảo độ kín khi nén gioăng. Khi tăng độ dày, chi phí vật tư và thời gian gia công (cắt/chấn/hàn) tăng theo, nhưng đổi lại là ổn định kết cấu và tuổi thọ tốt hơn.

Các yêu cầu đặc biệt: tủ 2 lớp cửa, có mái che, kính quan sát,… Những yêu cầu này làm tăng số chi tiết gia công và phụ kiện. Ví dụ tủ ngoài trời có mái hắt, cấp bảo vệ IP65 trở lên cần gioăng chất lượng cao, nắp che thông gió, cable gland đúng cấp, và kính quan sát chống nước được bịt kín chuẩn. Tủ hai lớp cửa hoặc cửa cắt khoang HMI/đèn báo cũng tăng công đoạn, dẫn đến CAPEX cao hơn nhưng đổi lại là tiện lợi vận hành và khả năng bảo vệ tốt hơn.

Số lượng đặt hàng. Đơn giá giảm đáng kể khi số lượng tăng nhờ tối ưu set-up máy (cắt laser, chấn, sơn), chuẩn hóa jig và rút ngắn thời gian chuyển đổi. Với các series kích thước lặp lại, chúng tôi đề xuất gom PO theo lô và thống nhất chuẩn linh kiện (khóa, bản lề, gioăng) để tận dụng lợi thế chi phí và bảo trì.

Khi nào nên chọn Inox để tối ưu vòng đời sản phẩm?

Mặc dù chi phí ban đầu cao hơn, vỏ tủ inox giúp giảm đáng kể chi phí bảo trì, thay thế trong dài hạn. Trong môi trường có ẩm, phun sương muối, hóa chất nhẹ hoặc chu kỳ vệ sinh ướt, lớp sơn tĩnh điện dễ xuống cấp theo thời gian. Inox 304/316 nhờ khả năng chống ăn mòn tốt sẽ duy trì thẩm mỹ và độ kín, giảm chi phí dừng máy để sơn sửa. Khi tính LCC, khoản chênh CAPEX ban đầu thường được bù lại bằng việc cắt giảm OPEX trong 3–5 năm vận hành.

Đây là lựa chọn đầu tư thông minh cho các môi trường ăn mòn, ẩm ướt, hoặc yêu cầu vệ sinh cao. Các ứng dụng điển hình gồm: xử lý nước, chế biến thực phẩm – đồ uống, khu vực ven biển/ngoài trời, hoặc nơi phải lau rửa thường xuyên. Với khu vực có chloride cao, Quý khách cân nhắc Inox 316 để tối đa hóa độ bền vật liệu và giảm rủi ro gỉ sét cục bộ. Quyết định đúng vật liệu ngay từ đầu giúp bảo toàn hiệu suất vận hành và giảm rủi ro an toàn.

Làm thế nào để nhận báo giá chính xác?

Cung cấp thông tin càng chi tiết càng tốt: kích thước, vật liệu, độ dày, số lượng, bản vẽ (nếu có). Để tính báo giá vỏ tủ điện sát thực tế, vui lòng nêu rõ: cấp bảo vệ IP mục tiêu (ví dụ IP54 trong nhà hay IP65 ngoài trời), môi trường lắp đặt, vị trí lỗ cáp và kích cỡ cable gland, yêu cầu quạt/khe thông gió, kính quan sát, mái che, tiêu chuẩn nhãn mác. Đính kèm layout thiết bị trên panel và sơ đồ đi cáp giúp chúng tôi sắp xếp không gian kỹ thuật tối ưu, tránh phát sinh.

Liên hệ trực tiếp với nhà sản xuất như Cơ Khí Đại Việt để nhận được mức giá tốt nhất tại xưởng. Khi làm việc trực tiếp, Quý khách kiểm soát được tiến độ, truy xuất vật liệu và quy trình chuyên nghiệp (cắt laser, chấn, hàn, sơn). Đội ngũ kỹ sư của chúng tôi sẽ rà soát bản vẽ kỹ thuật, tư vấn tối ưu độ dày – kích thước – giải pháp thông gió theo tải nhiệt, đồng thời đề xuất phương án đóng gói – vận chuyển an toàn. Quý khách có thể gửi yêu cầu tại đây: Nhận báo giá vỏ tủ điện điều khiển để được phản hồi trong 24h.

Chiến lược tối ưu chi phí không dừng ở con số đơn giá; đó là bài toán cân bằng giữa hiệu suất vận hành, mức bảo vệ và rủi ro dừng máy. Lựa chọn đúng đối tác sản xuất – lắp đặt sẽ mang lại giá trị vượt trội từ tư vấn đến nghiệm thu, giúp Quý khách kiểm soát TCO bền vững.

Tại Sao Chọn Cơ Khí Đại Việt Làm Đối Tác Toàn Diện?

Với năng lực sản xuất trực tiếp, giải pháp “may đo” linh hoạt và kinh nghiệm hơn 10 năm, Cơ Khí Đại Việt là đối tác tin cậy cung cấp giải pháp vỏ tủ điện điều khiển toàn diện.

Sau phần phân tích chi phí và các biến số ảnh hưởng đơn giá, yếu tố then chốt để tối ưu CAPEX lẫn OPEX chính là lựa chọn đúng đối tác thực thi. Cơ Khí Đại Việt không chỉ sản xuất vỏ tủ điện theo yêu cầu tại xưởng của mình mà còn đồng hành cùng Quý khách từ tư vấn tiêu chuẩn đến nghiệm thu, bảo hành. Điều này giúp rút ngắn thời gian triển khai, kiểm soát chất lượng đầu cuối và giảm rủi ro phát sinh trong suốt vòng đời dự án.

Năng lực sản xuất tại xưởng – Giá cả cạnh tranh

Quý khách làm việc trực tiếp với cơ khí đại việt – xưởng gia công vỏ tủ điện sở hữu thiết bị chuẩn công nghiệp, không qua trung gian. Chúng tôi vận hành quy trình khép kín từ cắt đến hoàn thiện bề mặt, giúp kiểm soát chất lượng chi tiết, độ phẳng cánh cửa và độ kín sau lắp gioăng. Nhờ loại bỏ chi phí tầng nấc, giá thành đến tay Quý khách luôn cạnh tranh mà vẫn giữ vững hiệu suất vận hành của sản phẩm.

• Cắt laser CNC – chấn CNC: đảm bảo độ chính xác lỗ khoét HMI, nút nhấn, cable gland.
• Hàn MIG/TIG và hàn robot: mối hàn đều, giảm biến dạng, tăng độ cứng vững khung.
• Sơn tĩnh điện: lớp phủ bền, chống ăn mòn tốt cho tủ thép lắp trong nhà.
• Kiểm tra lắp ráp: kiểm tra khe hở cửa, lực khóa, độ kín gioăng theo mục tiêu IP.

Giải pháp “May Đo” theo bản vẽ 2D/3D

Mỗi dự án đều có ràng buộc riêng về kích thước khoang thiết bị, hướng đi cáp và điều kiện môi trường. Chúng tôi nhận “may đo” theo bản vẽ 2D/3D, đáp ứng các cấu hình mà hàng tiêu chuẩn thường không xử lý được: từ tủ 300x400x250 đến 600x800x300 hay 800x1200x400 mm; cửa đơn/đôi; cửa có kính quan sát; khoang HMI riêng; mái che ngoài trời; hoặc bố trí panel di động để tối ưu bảo trì. Sự linh hoạt này giúp Quý khách tối ưu không gian, giảm chi phí chuyển đổi lắp đặt tại hiện trường.

• Tùy chọn cấp bảo vệ IP mục tiêu: IP54 cho trong nhà, IP65–IP66 cho ngoài trời, hướng tới yêu cầu theo IEC 60529.
• Vật liệu theo môi trường: Thép sơn tĩnh điện, Inox 304 cho ẩm ướt thông thường, Inox 316 cho khu vực ven biển/có chloride.
• Phụ kiện theo nhu cầu: quạt/khe thông gió, nắp che mưa, bộ lọc bụi, chân đế/giá treo tường, tay nắm – khóa cam chịu tải.

Chuyên môn sâu về vật liệu và tiêu chuẩn

Chúng tôi tư vấn lựa chọn vật liệu và cấp bảo vệ dựa trên rủi ro môi trường để giữ tổng chi phí sở hữu (TCO) trong tầm kiểm soát. Tủ thép sơn tĩnh điện tối ưu chi phí lắp trong nhà; tủ Inox 304/316 phù hợp không gian ẩm, hóa chất nhẹ hoặc cần vệ sinh thường xuyên. Để đảm bảo an toàn cho người vận hành và độ bền thiết bị, chúng tôi tập trung vào độ kín (gioăng EPDM/silicone), tính liên tục tiếp địa, và chiến lược tản nhiệt phù hợp tải nhiệt thực tế.

• Khuyến nghị nhanh: IP54 – xưởng/nhà máy trong nhà; IP65 – khu vực bụi ẩm; IP66 – phun mưa/ngoài trời có bắn nước.
• Giải pháp tản nhiệt: quạt lọc, khe thông gió có nắp che, hoặc nâng kích thước/sâu tủ để tạo lưu thông khí.
• Tuân thủ thực hành tốt: bố trí đi cáp khoa học, panel đủ dày để hạn chế rung – cong khi thao tác.

Tiến độ nhanh – Bảo hành tận nơi

Quy trình sản xuất tối ưu cho phép chúng tôi phản hồi nhanh, từ chốt bản vẽ kỹ thuật, duyệt BOM đến gia công – hoàn thiện. Mỗi lô hàng đều có checklist kiểm tra hình học, bề mặt, phụ kiện và đóng gói chống va đập nhằm bảo toàn chất lượng đến công trường. Nhờ chủ động máy móc và nhân sự, tiến độ giao hàng luôn linh hoạt, đáp ứng mốc nghiệm thu của dự án.

Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật tận nơi giúp Quý khách an tâm trong giai đoạn vận hành. Đội ngũ kỹ sư của Cơ Khí Đại Việt có mặt khi cần để xử lý sự cố, thay thế phụ kiện hao mòn (gioăng, khóa, bản lề), hiệu chỉnh độ kín/độ phẳng cửa, và tư vấn chăm sóc bề mặt theo lịch bảo trì. Mục tiêu là giảm thời gian dừng máy và duy trì hiệu suất vận hành ổn định.

“Năng lực sản xuất của Cơ Khí Đại Việt rất tốt. Toàn bộ hệ thống vỏ tủ cho dự án của chúng tôi được bàn giao đúng tiến độ, hoàn thiện chắc chắn và đúng tiêu chuẩn đặt ra.”

— Đại diện kỹ thuật, Khách hàng doanh nghiệp

Từ thiết kế đến lắp đặt – nghiệm thu, Cơ Khí Đại Việt là đối tác tin cậy, sẵn sàng đồng hành để Quý khách tối ưu hiệu suất và chi phí. Năng lực ấy được minh chứng rõ nét trong các ứng dụng thực tế như điều khiển động cơ, bơm, chiếu sáng, xử lý nước và tủ ngoài trời — nội dung sẽ được trình bày ngay sau.

Ứng Dụng & Tình Huống Tiêu Biểu: Động Cơ, Bơm, Chiếu Sáng, Xử Lý Nước, Ngoài Trời

Vỏ tủ điện điều khiển có mặt trong hầu hết các lĩnh vực công nghiệp và dân dụng, từ việc điều khiển một máy bơm đơn lẻ đến quản lý cả một hệ thống phức tạp trong nhà máy.

Sau khi Quý khách đã thấy rõ lý do nên chọn Cơ Khí Đại Việt làm đối tác, những ví dụ dưới đây sẽ cho thấy năng lực ấy chuyển hóa thành giá trị thực tế như thế nào. Mỗi kịch bản đều nêu rõ môi trường, cấp bảo vệ, vật liệu và cấu hình đề xuất để rút ngắn thời gian thiết kế – nghiệm thu, đồng thời kiểm soát tổng chi phí sở hữu (TCO).

Trong nhà máy sản xuất

Ứng dụng điển hình gồm điều khiển dây chuyền, băng tải, máy móc OEM, robot công nghiệp và máy CNC. Vỏ tủ đóng vai trò tổ chức không gian cho PLC, HMI, contactor, rơ-le và biến tần, đồng thời bảo vệ thiết bị trước bụi kim loại, dầu cắt gọt. Với môi trường trong nhà, Quý khách có thể nhắm tới IP54 để cân bằng chi phí – hiệu suất; nếu khu vực có sương dầu hoặc bụi mịn dày đặc, IP65 sẽ an toàn hơn cho bo mạch và thiết bị điều khiển.

• Cấu hình khuyến nghị: thép sơn tĩnh điện, gioăng EPDM, quạt lọc tủ hoặc khe thông gió có lưới lọc để kiểm soát tải nhiệt.
• Kích thước phổ biến: 600x800x300 mm cho tủ điều khiển trạm nhỏ; 800x1200x400 mm cho dây chuyền tích hợp nhiều biến tần.
• Bố trí kỹ thuật: panel đủ dày để thao tác, rãnh đi cáp gọn, khoét lỗ chuẩn HMI/nút nhấn nhờ cắt laser CNC.

Trong Nông nghiệp & Thủy sản

Với tủ điều khiển hệ thống tưới tiêu tự động, sục khí và cho ăn trong ao nuôi, điều kiện ngoài trời ẩm mặn đòi hỏi vật liệu chống ăn mòn tốt và cấp bảo vệ cao. Tủ inox 304 cho ẩm ướt thông thường; nếu gần biển hoặc có chloride, cân nhắc inox 316 để duy trì thẩm mỹ và độ kín lâu dài. Cấp bảo vệ phù hợp là IP65–IP66 nhằm hạn chế hơi nước, bùn đất xâm nhập làm oxy hóa đầu cos hoặc bảng mạch.

• Cấu hình khuyến nghị: vỏ inox, mái hắt, nắp che thông gió; cable gland đúng cấp IP; khóa – bản lề chịu tải.
• Tích hợp: timer, PLC mini/HMI, cảm biến mực nước – lưu lượng; bảo vệ pha và mất pha cho bơm.
• Điển hình kích thước: 300x400x250 mm cho trạm lẻ; 600x800x300 mm khi cần thêm biến tần/khởi động mềm.

Trong Tòa nhà & Hạ tầng

Các tủ điều khiển bơm tăng áp, bơm PCCC, chiếu sáng – thông gió tầng hầm và trạm xử lý nước thải yêu cầu độ tin cậy cao, dễ bảo trì. Tủ thép sơn tĩnh điện IP54 lắp phòng kỹ thuật là đủ; khu vực ẩm, có phun nước nên chọn IP65. Với Vỏ tủ điện phân phối DB, Quý khách có thể tách riêng nguồn – tải để bảo trì an toàn, đồng thời tiêu chuẩn hóa phụ kiện giữa các tầng.

• Tủ điều khiển bơm: tích hợp biến tần/khởi động mềm, chuyển mạch Auto/Manual, công tắc chọn bơm luân phiên.
• Tủ điều khiển chiếu sáng: contactor theo tuyến, lập lịch theo thời gian/ánh sáng; đồng bộ BMS khi cần.
• Trạm xử lý nước thải: yêu cầu IP65, cảm biến mức – pH/ORP; khoang HMI có kính quan sát chống nước.
• Tham chiếu tiêu chuẩn: lựa chọn IP theo IEC 60529 (IP Code) để đảm bảo mức chống bụi/nước tương ứng môi trường.

Năng lượng và viễn thông

Với trạm năng lượng mặt trời và tủ cho BTS ngoài trời, bài toán là nắng – mưa liên tục, bụi và chênh nhiệt lớn. Giải pháp thực tế là tủ điện ngoài trời IP65–IP66, có mái che và chiến lược tản nhiệt phù hợp (khe thông gió có nắp che, quạt lọc). Ở khu vực ven biển, đề xuất inox 316 để hạn chế ăn mòn cục bộ, kéo dài chu kỳ bảo trì.

• Điện mặt trời: tủ kết nối tín hiệu, điều khiển tracker hoặc combiner điều khiển; quản trị cáp DC/AC tách bạch.
• Viễn thông BTS: tủ chứa nguồn, bộ chuyển mạch, thiết bị giám sát; yêu cầu khóa an ninh và chống xâm nhập tốt.
• Kích thước tham khảo: 600x800x300 đến 800x1200x400 mm tùy mật độ thiết bị và không gian đi cáp.

Mỗi kịch bản trên đều áp dụng nguyên tắc: vật liệu – cấp IP – tản nhiệt – không gian bảo trì phải tương thích với rủi ro môi trường và tải nhiệt thực tế. Nhờ chuẩn hóa cấu hình theo ứng dụng, Quý khách rút ngắn thời gian thiết kế, dễ nghiệm thu và giảm rủi ro dừng máy. Những thắc mắc thường gặp về lựa chọn IP, vật liệu, và phụ kiện cho tủ ngoài trời sẽ được giải đáp ngắn gọn ở phần Câu Hỏi Thường Gặp ngay sau.

Câu Hỏi Thường Gặp (FAQ)

Nhận Tư Vấn & Báo Giá Kỹ Thuật Trong 24h

Hãy liên hệ ngay với đội ngũ kỹ sư của Cơ Khí Đại Việt để nhận được sự tư vấn chuyên sâu và báo giá chi tiết, cạnh tranh cho dự án của bạn trong vòng 24 giờ.

Sau khi Quý khách đã nắm rõ các điểm nổi bật chính cần ghi nhớ, bước kế tiếp là hành động: gửi yêu cầu kỹ thuật để chúng tôi đề xuất giải pháp phù hợp và chốt báo giá nhanh. Mỗi dự án vỏ tủ có đặc thù riêng về môi trường, cấp bảo vệ IP, vật liệu và không gian lắp thiết bị; tư vấn sớm giúp giảm rủi ro và tối ưu tổng chi phí sở hữu (TCO). Đội ngũ kỹ sư dự án của Cơ Khí Đại Việt sẵn sàng đồng hành từ khâu ý tưởng đến bản vẽ kỹ thuật, nghiệm thu và bàn giao.

Cung cấp bản vẽ, thông số kỹ thuật hoặc chỉ cần mô tả ý tưởng của bạn. Nếu đã có bản vẽ 2D/3D và danh mục thiết bị, Quý khách gửi kèm để chúng tôi bóc tách nhanh và định tuyến bố trí. Trường hợp chưa có bản vẽ, chỉ cần mô tả ứng dụng và ràng buộc không gian, đội ngũ kỹ sư sẽ đặt câu hỏi chuẩn hóa để hoàn thiện thông số. Thông tin nên chuẩn bị gồm:

• Kích thước vỏ tủ: Cao x Rộng x Sâu (mm), dung sai và không gian dự phòng bảo trì.
• Vật liệu và độ dày: Thép sơn tĩnh điện hay Inox 304/316; độ dày theo chiều cao tủ.
• Cấp bảo vệ mục tiêu: IP54, IP65 hay IP66; môi trường lắp (trong nhà/ngoài trời).
• Cấu hình cửa: đơn/đôi, có kính; vị trí bản lề, khóa, điểm tiếp địa.
• Yêu cầu khoét lỗ: HMI, nút nhấn, đèn báo, cable gland; phụ kiện quạt/khe thông gió.
• Số lượng, màu sơn, tiêu chuẩn đóng gói và địa điểm giao hàng.

Đội ngũ của chúng tôi sẽ phân tích và đưa ra giải pháp tối ưu nhất về kỹ thuật và chi phí. Dựa trên đầu bài, chúng tôi đánh giá tải nhiệt, phương án thông gió, cấp IP phù hợp và phương án vật liệu nhằm cân bằng CAPEX/OPEX. Các đề xuất tối ưu thường bao gồm: bố trí panel và thanh DIN khoa học để rút ngắn thời gian lắp thiết bị; lựa chọn độ dày tấm phù hợp theo chiều cao để hạn chế biến dạng; cable gland đạt chuẩn chống bụi/nước; mái che hoặc giải pháp chống ngưng tụ cho lắp đặt ngoài trời. Quý khách sẽ nhận được bản vẽ kỹ thuật kèm ghi chú vật liệu và BOM sơ bộ trước khi chốt báo giá.

Cam kết báo giá nhanh chóng, giá tại xưởng sản xuất, không qua trung gian. Cơ Khí Đại Việt vận hành quy trình báo giá 24h cho hạng mục vỏ tủ tiêu chuẩn và 24–48h cho dự án có nhiều khoét lỗ đặc thù. Chúng tôi minh bạch cấu hình vật liệu, độ dày, cấp IP và quy chuẩn hoàn thiện để Quý khách kiểm soát chi phí vòng đời (LCC). Giá tại xưởng giúp tối ưu ngân sách; chiết khấu theo số lượng và tiến độ được tối ưu dựa trên kế hoạch nghiệm thu thực tế.

Điền vào form bên dưới hoặc gọi ngay Hotline để bắt đầu dự án của bạn. Có ba kênh tiếp nhận song song để Quý khách lựa chọn: gọi trực tiếp hotline để được tư vấn vỏ tủ điện theo thời gian thực; chat Zalo để trao đổi bản vẽ, hình ảnh hiện trường; hoặc gửi yêu cầu qua form để nhận báo giá vỏ tủ điện chi tiết trong 24 giờ. Chúng tôi ưu tiên phản hồi nhanh trong giờ làm việc và có thể sắp xếp khảo sát tại chỗ khi cần thiết. Liên hệ Cơ Khí Đại Việt hôm nay để dự án đi đúng tiến độ.
