Vỏ Tủ Điện Là Gì? Vai Trò Và Lợi Ích Đối Với An Toàn – Vận Hành

Vỏ tủ điện là lớp vỏ bọc bên ngoài, đóng vai trò cốt lõi trong việc bảo vệ an toàn cho thiết bị điện và người vận hành khỏi các tác động môi trường.

Ở vai trò nhà sản xuất – tư vấn giải pháp, Cơ Khí Đại Việt nhìn nhận vỏ tủ như “tuyến phòng thủ” đầu tiên của hệ thống điện. Nó bao kín thiết bị đóng cắt, điều khiển, bảo vệ dây dẫn khỏi bụi, ẩm, côn trùng, va đập cơ khí và thời tiết. Khi Quý khách đặt câu hỏi “Vỏ tủ điện là gì” hay “Công dụng vỏ tủ điện ra sao”, câu trả lời ngắn gọn là: đây là nền tảng để đảm bảo an toàn – ổn định – dễ bảo trì cho cả vòng đời dự án.

Để đạt hiệu suất vận hành, vỏ tủ cần đúng môi trường lắp đặt và đúng cấp bảo vệ. IP65 sẽ kín bụi hoàn toàn và chịu tia nước áp lực thấp; IP67 vẫn kín bụi và chịu được ngâm nước tạm thời (tham chiếu IEC 60529). Với thị trường Bắc Mỹ, các cấp NEMA 3R/4X là gợi ý tiêu biểu cho môi trường mưa gió hoặc ăn mòn. Về khía cạnh an toàn máy công nghiệp, các khuyến nghị như NFPA 79 cũng rất đáng lưu ý.

Tại Cơ Khí Đại Việt, dải Vỏ tủ điện được thiết kế – gia công theo hồ sơ kỹ thuật của Quý khách, tối ưu kích thước, bố trí thanh DIN/plate gá, giải pháp đi dây, tản nhiệt, gioăng kín nước và tùy chọn vật liệu (thép sơn tĩnh điện, thép mạ kẽm, inox 304, nhôm, PC/ABS). Đây là nền tảng để giảm CAPEX lặp lại và tối ưu tổng chi phí sở hữu (TCO) nhờ tuổi thọ cao và ít sự cố.

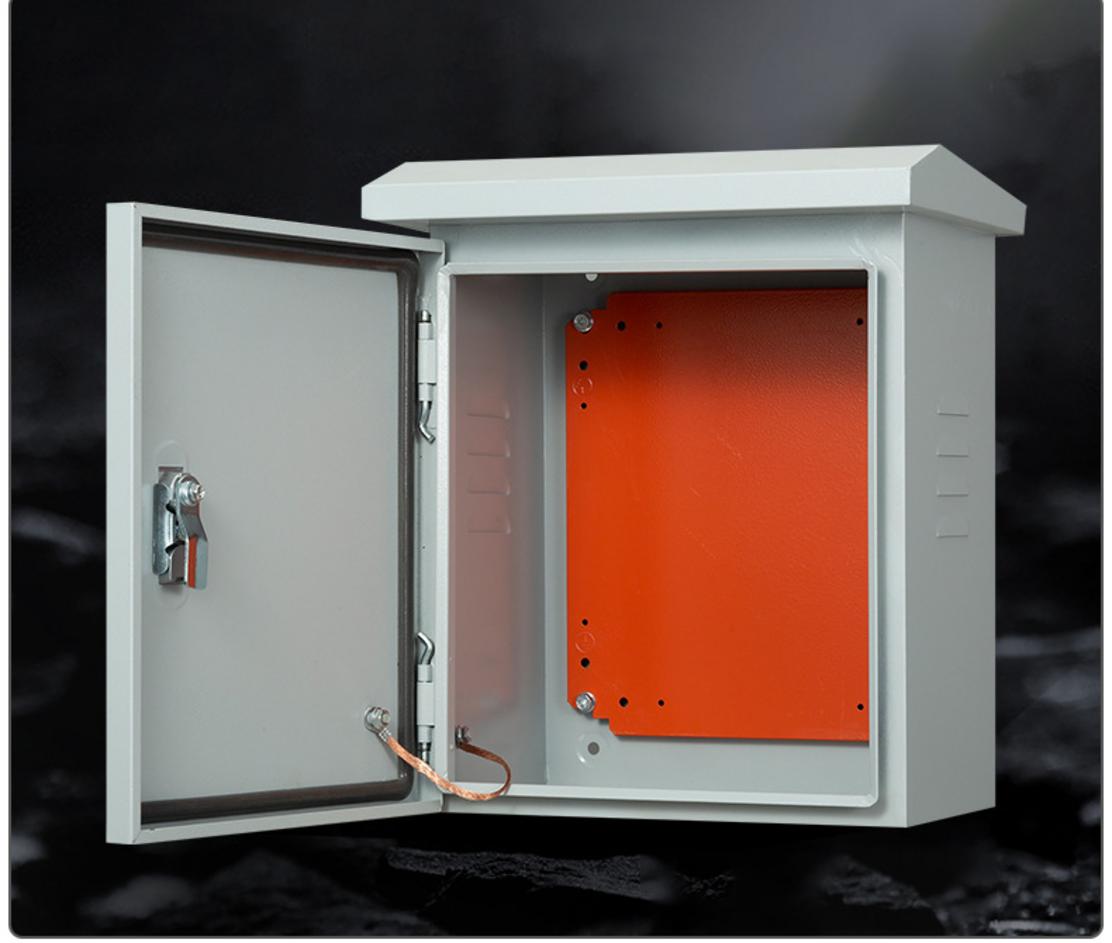

Định nghĩa vỏ tủ điện

Là lớp vỏ bọc bên ngoài của một tủ điện. Kết cấu thường gồm thân tủ, cánh cửa, tấm lưng/đế, phào che, gioăng kín nước và các cửa chờ cáp. Độ dày vật liệu phổ biến từ 1.0–2.5mm tùy kích thước và tải trọng thiết bị bên trong, bảo đảm độ cứng vững khi vận hành và di dời. Sự hoàn thiện bề mặt (sơn tĩnh điện hoặc inox 304) giúp tăng độ bền vật liệu và giữ thẩm mỹ công trình. Nhờ đó, tủ duy trì độ kín, chịu lực tốt ngay cả trong môi trường công nghiệp.

Dùng để chứa đựng các thiết bị điện quan trọng như aptomat, contactor, biến tần, PLC. Bên trong thường có plate gá hoặc thanh DIN để lắp MCB/MCCB, rơ-le, bộ nguồn, thiết bị mạng/IoT; đi kèm phụ kiện như quạt lọc, bộ gia nhiệt chống ngưng tụ, ống xiết cáp. Không gian tủ cần đủ cho bán kính uốn dây, khe thoát nhiệt và bảo trì. Bố trí hợp lý giúp rút ngắn thời gian nghiệm thu, giảm lỗi đấu nối và tránh quá nhiệt cục bộ. Đây là nền tảng cho một hệ thống điều khiển ổn định, dễ mở rộng.

Tạo thành một không gian kín và an toàn cho các kết nối điện. Cấp IP theo IEC 60529 là chỉ số then chốt: IP65 cho môi trường có tia nước, IP67 cho khu vực có nguy cơ ngập tạm thời. Ở ngoại thất, chọn vật liệu chống ăn mòn và mái che sẽ nâng đáng kể tuổi thọ. Hệ thống tiếp địa, tem cảnh báo, khóa an toàn và interlock cửa nâng cao an toàn cho người vận hành. Không gian kín đúng chuẩn cũng hạn chế côn trùng và bụi mịn xâm nhập gây chập chờn.

Vai trò và chức năng cốt lõi

Bảo vệ thiết bị bên trong khỏi tác động vật lý, bụi, nước, và hóa chất. Với lắp đặt ngoài trời, cần chống mưa, tia UV, hơi muối; điển hình chọn IP65–IP67 hoặc NEMA 3R/4X cho môi trường ăn mòn. Lớp sơn tĩnh điện chất lượng hoặc inox 304 giúp kháng gỉ, giảm OPEX bảo trì. Gioăng EPDM/Silicone và chốt khóa đa điểm giữ độ kín ổn định sau thời gian dài. Nhờ lớp vỏ đạt chuẩn, bảng mạch và đầu nối được bảo toàn.

Đảm bảo an toàn cho người vận hành, ngăn ngừa nguy cơ điện giật. Cửa khóa, công tắc an toàn liên động, thanh đỡ bảo vệ và tiếp địa khung là các biện pháp thiết yếu. Nhóm tiêu chuẩn an toàn máy như NFPA 79 nêu rõ yêu cầu để hạn chế truy cập vào phần dẫn điện đang mang điện; Quý khách có thể xem khuyến nghị tổng hợp tại E‑Abel. Khi vận hành và bảo trì, thiết kế lối đi dây gọn, phân tách nguồn – điều khiển sẽ giảm rủi ro và thời gian thao tác. An toàn tốt giúp tăng tính sẵn sàng của dây chuyền.

Gom gọn hệ thống điện, tăng tính thẩm mỹ và chuyên nghiệp cho công trình. Bố trí khoa học giúp tối ưu không gian, dễ truy vết sự cố và rút ngắn thời gian dừng máy. Nhãn đánh dấu, sơ đồ dây (as-built) đặt trong tủ giúp đội vận hành xử lý nhanh. Các phụ kiện như máng cáp, nẹp cáp, khay thiết bị giúp quản trị hệ thống ngăn nắp. Từ góc nhìn chủ đầu tư, một tủ điện gọn gàng phản ánh quy trình chuyên nghiệp và giảm chi phí vòng đời.

Lợi ích trực tiếp đối với vận hành và kinh doanh

Tăng độ bền và tuổi thọ của thiết bị điện. Khi được bảo vệ khỏi bụi ẩm và ăn mòn, thiết bị đóng cắt và điều khiển duy trì thông số hoạt động ổn định lâu dài. Chọn đúng vật liệu (thép mạ kẽm/sơn tĩnh điện cho trong nhà; inox 304/nhôm cho ven biển hoặc ngành thực phẩm) sẽ hạn chế hỏng hóc. Cấp bảo vệ phù hợp làm giảm phóng điện bề mặt và oxy hóa đầu cốt. Tuổi thọ tăng kéo theo lợi ích trực tiếp cho TCO.

Giảm thiểu sự cố, giảm thời gian chết (downtime) của hệ thống. IP65–IP67 giúp tránh xâm nhập của bụi nước, giảm đoản mạch do ẩm. Bố trí thông gió – lọc bụi đúng cách hạn chế quá nhiệt biến tần/PLC. Với NEMA 3R/4X hoặc IP cao, tủ ngoài trời chịu mưa gió tốt, duy trì độ sẵn sàng. Mỗi phút ngừng máy ít đi là mỗi đơn hàng được giao đúng hẹn hơn.

Đảm bảo tuân thủ các tiêu chuẩn an toàn trong sản xuất và xây dựng (PCCC, an toàn lao động). Tuân thủ IEC 60529 về cấp IP, áp dụng khuyến nghị NEMA ở các dự án quốc tế giúp quá trình kiểm định thuận lợi. Tài liệu kỹ thuật rõ ràng, nhãn cảnh báo và hồ sơ nghiệm thu đầy đủ tạo dựng niềm tin với tư vấn giám sát. Từ đó, dự án rút ngắn thời gian phê duyệt và vận hành an toàn bền vững.

Trong phần tiếp theo, chúng tôi sẽ hệ thống hóa các nhóm sản phẩm theo môi trường và kiểu lắp đặt để Quý khách chọn đúng ngay từ đầu: tủ trong nhà, tủ ngoài trời, treo tường, âm tường hay tủ đứng.

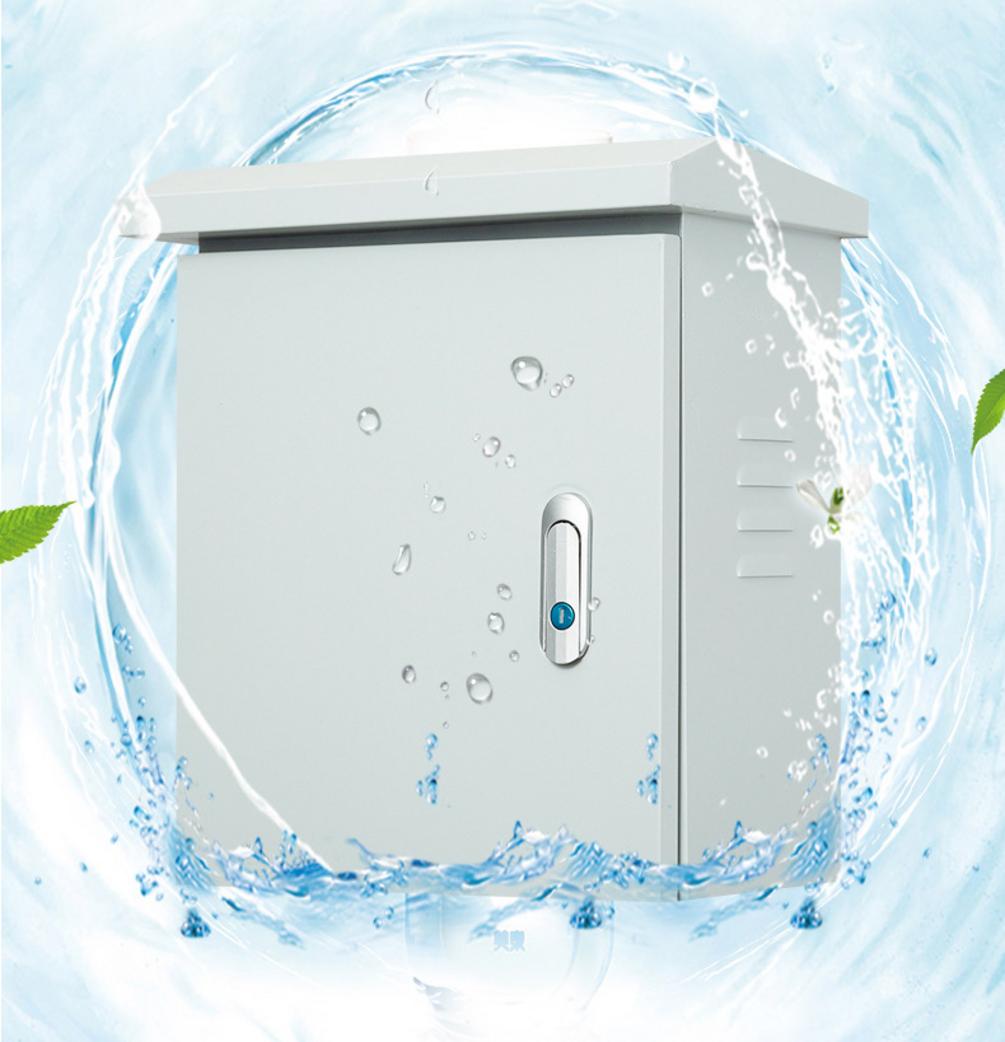

Phân Loại Vỏ Tủ Điện Theo Ứng Dụng: Trong Nhà, Ngoài Trời, Công Nghiệp (Treo Tường/Âm Tường/Đứng)

Việc phân loại vỏ tủ điện theo vị trí và kiểu dáng lắp đặt giúp lựa chọn giải pháp phù hợp nhất với từng không gian và yêu cầu kỹ thuật.

Tiếp nối phần giới thiệu về vai trò của vỏ tủ như “tuyến phòng thủ” của hệ thống điện, mục này giúp Quý khách chốt nhanh cấu hình theo môi trường và kiểu lắp đặt. Cách phân loại đúng ngay từ đầu sẽ tối ưu hiệu suất vận hành, tuân thủ cấp bảo vệ (IP/NEMA) và giảm tổng chi phí sở hữu (TCO). Tham chiếu phổ biến: IP65 kín bụi hoàn toàn và chống tia nước áp lực thấp; IP67 kín bụi và chịu ngâm tạm thời, còn NEMA 3R/4X thường áp dụng cho ngoài trời và môi trường ăn mòn theo tổng hợp từ c3controls và E‑Abel (bảng NEMA, tổng quan IP/NEMA).

Vỏ tủ điện trong nhà (Indoor Enclosures)

Lắp đặt trong môi trường khô ráo, ít bụi bẩn. Với khu vực sản xuất sạch, phòng kỹ thuật, hay trung tâm điều khiển, điều kiện môi trường thường ổn định, ít tia nước và không phơi nắng. Do đó, yêu cầu chống UV không phải ưu tiên, nhưng khả năng chống bụi ở mức cơ bản vẫn cần để bảo vệ đầu cốt và thiết bị điều khiển. Thiết kế nên có lưới/ô thông gió có lọc bụi ở các vị trí tính toán để đảm bảo tản nhiệt cho biến tần/PLC. Khả năng tiếp cận nhanh khi bảo trì (bản lề, khóa, không gian đi dây) giúp giảm thời gian dừng máy.

Yêu cầu cấp bảo vệ cơ bản (IP42, IP54). Trong ngữ cảnh IEC 60529, IP54 hạn chế bụi xâm nhập và chống tia nước bắn, phù hợp phần lớn không gian trong nhà. Nếu khu vực có rửa sàn áp lực thấp, cân nhắc nâng lên IP55/IP65 để bảo toàn linh kiện. Việc lựa chọn cấp IP đúng cho môi trường trực tiếp tác động đến tuổi thọ phụ kiện và tần suất bảo trì. Kinh nghiệm triển khai cho thấy chi phí tăng chút ít cho cấp IP cao hơn thường giúp giảm OPEX đáng kể trong 3–5 năm vận hành.

Thường làm từ thép sơn tĩnh điện để tối ưu chi phí. Vật liệu thép sơn tĩnh điện có độ cứng vững tốt, giá hợp lý và thẩm mỹ cao cho nội thất kỹ thuật. Với tủ vừa/nhỏ, độ dày 1.0–1.5mm thường đáp ứng tốt yêu cầu cơ khí. Khi môi trường có hơi ẩm nhẹ hoặc hóa chất, Quý khách có thể cân nhắc thép mạ kẽm hoặc inox cho các chi tiết quan trọng. Nếu cần tư vấn mẫu chuẩn, vui lòng xem thêm Vỏ tủ điện trong nhà để đối chiếu theo ứng dụng thực tế.

Vỏ tủ điện ngoài trời (Outdoor Enclosures)

Bắt buộc phải có khả năng chống nước, chống bụi, chống tia UV. Ngoài trời là môi trường khắc nghiệt: mưa gió, bụi mịn, bức xạ mặt trời, thậm chí hơi muối ở khu vực ven biển. Vì vậy cấu hình IP65–IP67 là mốc tham chiếu an toàn: IP65 kín bụi và chịu tia nước, IP67 chịu ngâm tạm thời theo tổng hợp dữ liệu kỹ thuật. Ở các dự án theo chuẩn Bắc Mỹ, lựa chọn tương đương thường là NEMA 3R/4X (4X bổ sung chống ăn mòn) theo tài liệu c3controls.

Thường có mái che, gờ ngăn nước. Hình học cánh và mái hắt nước giúp chuyển hướng dòng chảy, hạn chế thấm ngược ở vùng khe hở. Gioăng EPDM/Silicone thiết kế liền mạch, khóa đa điểm tạo áp lực đều lên bề mặt kín. Với tủ kích thước lớn, chúng tôi khuyến nghị thêm plinth nâng chân, cửa che cáp, và bộ sưởi chống ngưng tụ để tránh ẩm nội bộ. Những chi tiết nhỏ này giảm rủi ro ăn mòn và sự cố chập trong chu kỳ mưa – nắng liên tục.

Vật liệu chế tạo phải bền bỉ như Inox 304, thép mạ kẽm, hoặc cấu trúc 2 lớp cánh. Inox 304 cho khả năng kháng gỉ xuất sắc ở môi trường ẩm/ven biển; thép mạ kẽm + sơn bột chất lượng cao là phương án cân bằng CAPEX, phù hợp khu công nghiệp. Cấu trúc 2 lớp cánh (cánh ngoài bảo vệ thời tiết, cánh trong bảo vệ thiết bị) tăng đáng kể mức kín và an toàn cho thiết bị điều khiển. Với trạm ngoài trời có bức xạ cao, cân nhắc sơn màu sáng và tản nhiệt chủ động để hạn chế tích nhiệt.

Cấp bảo vệ tối thiểu là IP55, phổ biến là IP65, IP66, IP67. Lựa chọn nên bám sát điều kiện thực tế: IP55 cho mưa gió thông thường; IP65 khi có rửa tia nước áp lực; IP66 cho tia nước mạnh; IP67 nếu có nguy cơ ngập tạm thời. Nơi tiếp xúc hơi muối/hóa chất, cân nhắc tương đương NEMA 4X để gia tăng chống ăn mòn (tham khảo NEMA). Để tra cứu nhanh về IP/NEMA, Quý khách có thể xem bảng tổng hợp của E‑Abel.

Để xem các cấu hình mẫu và ảnh dự án, Quý khách có thể tham khảo Vỏ tủ điện ngoài trời do Cơ Khí Đại Việt thiết kế – gia công.

Phân loại theo kiểu dáng lắp đặt

Loại treo tường: Kích thước nhỏ và trung bình, gắn trực tiếp lên tường. Đây là nhóm linh hoạt cho tủ điều khiển cục bộ, tủ mạng, tủ phân phối nhánh. Tải trọng vừa phải, dễ thi công bằng giá treo/hệ ray, phù hợp không gian hẹp. Để tối ưu tản nhiệt, bố trí khe thoáng có lọc bụi hoặc quạt lọc theo tính toán công suất tổn hao. Với ngoài trời, kết hợp mái hắt và cấp IP65 để đảm bảo độ kín lâu dài.

Loại đặt sàn/đứng (tủ form): Kích thước lớn, đặt trên sàn, chứa nhiều thiết bị phức tạp. Thường dùng cho tủ động lực, tủ MCC, tủ phân phối chính với khả năng mở rộng module (ghép bay). Độ dày vật liệu phổ biến 1.2–2.5mm để bảo đảm độ cứng vững, cửa khóa đa điểm và plinth nâng chân cho phép kéo cáp đáy thuận tiện. Bên trong có thể tách khoang thanh cái, khoang điều khiển, khoang cáp để giảm giao thoa và rủi ro sự cố. Đây là cấu hình chuẩn nhà máy, phù hợp dự án cần nghiệm thu khắt khe.

Loại âm tường: Tăng tính thẩm mỹ, tiết kiệm không gian, đòi hỏi độ chính xác cao khi thi công. Phần khung âm cần chừa lỗ xây đúng kích thước và cote; cửa nổi đảm bảo mặt phẳng thẩm mỹ với tường hoàn thiện. Vì không gian hạn chế, cần kiểm tra bán kính uốn dây và chiều sâu thiết bị trước khi chốt kích thước. Với khu vực dễ ẩm, cân nhắc IP54 cùng gioăng kín để hạn chế ngưng tụ trong hốc tường. Giải pháp này rất phù hợp công trình dân dụng – thương mại yêu cầu mỹ quan cao.

• Gợi ý chọn nhanh: Treo tường cho tủ nhánh/điều khiển cục bộ; Đứng đặt sàn cho hệ động lực – phân phối chính; Âm tường cho không gian yêu cầu thẩm mỹ.

Khi Quý khách đã xác định được nhóm theo môi trường và kiểu lắp đặt, bước tiếp theo là chọn vật liệu phù hợp để cân đối độ bền và chi phí vòng đời. Ngay phần sau, chúng tôi sẽ so sánh chi tiết các phương án vật liệu: thép sơn tĩnh điện, thép mạ kẽm, inox 304, nhôm, PC/ABS để Quý khách ra quyết định tối ưu.

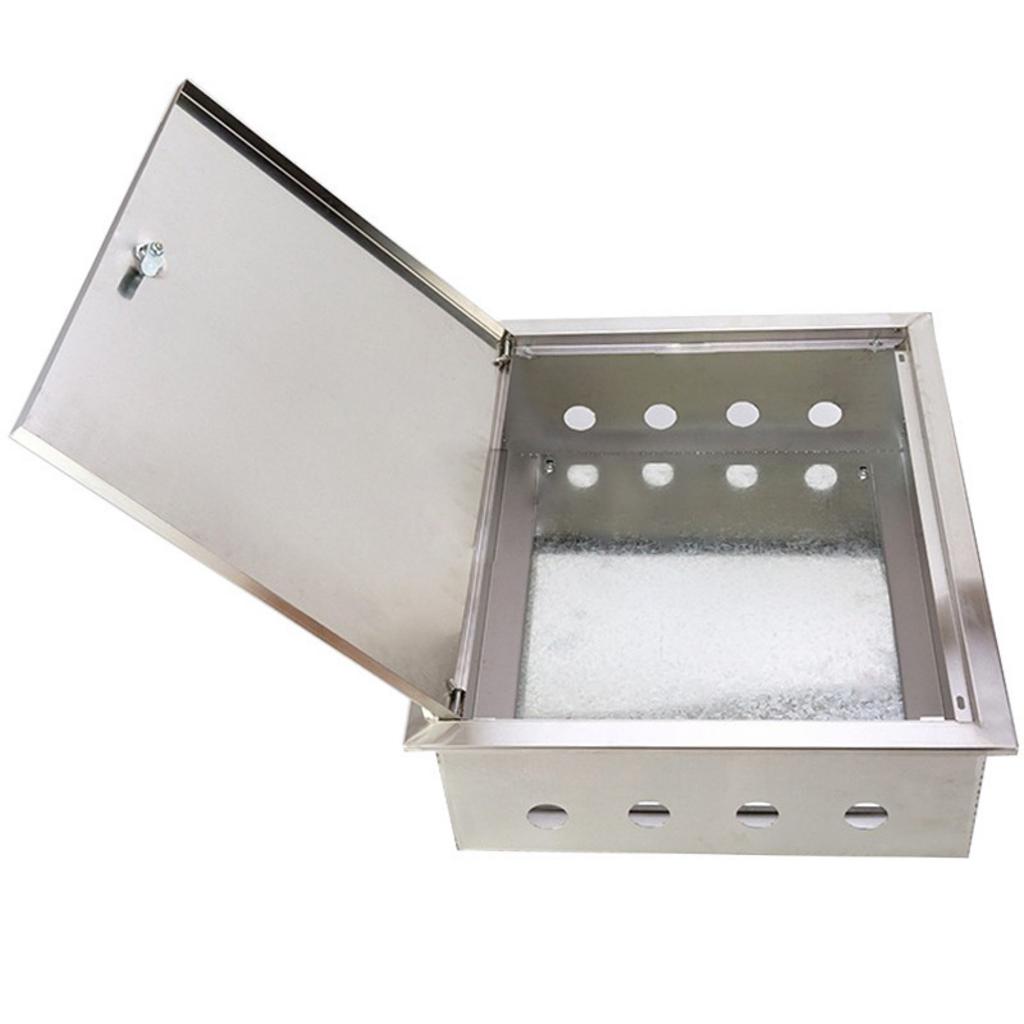

Vật Liệu Chế Tạo & So Sánh: Thép Sơn Tĩnh Điện, Thép Mạ Kẽm, Inox 304, Nhôm, Nhựa PC/ABS

Lựa chọn vật liệu chế tạo vỏ tủ điện, từ thép sơn tĩnh điện kinh tế đến inox 304 chống ăn mòn, quyết định trực tiếp đến độ bền và tổng chi phí sở hữu.

Sau khi Quý khách đã xác định nhóm vỏ tủ theo môi trường và kiểu lắp đặt ở phần trước, bước quan trọng kế tiếp là chọn vật liệu phù hợp để cân bằng CAPEX – OPEX. Mỗi vật liệu mang một “hồ sơ tính năng” riêng về độ bền vật liệu, chống ăn mòn, trọng lượng và thẩm mỹ. Việc so sánh đúng sẽ giúp tối ưu hiệu suất vận hành, giảm chi phí vòng đời (TCO) và đáp ứng yêu cầu nghiệm thu trong từng ngành.

Thép sơn tĩnh điện

Phổ biến nhất, giá thành hợp lý, độ cứng tốt. Thép cacbon là lựa chọn kinh tế cho vỏ tủ trong nhà nhờ độ cứng vững cao và gia công thuận lợi (cắt, đột, gấp, hàn). Với tủ kích thước nhỏ đến trung bình, độ dày 1.0–1.5mm thường đáp ứng tốt yêu cầu cơ khí và chịu tải khi treo tường. Lợi điểm lớn là chi phí đầu tư ban đầu thấp giúp tối ưu CAPEX cho các dự án tiêu chuẩn. Khi xét TCO, vật liệu này vẫn hiệu quả nếu môi trường khô ráo, ít ẩm và ít hóa chất.

Lớp sơn tĩnh điện giúp chống gỉ sét nhẹ và tăng tính thẩm mỹ. Phủ bột sơn tĩnh điện tạo lớp màng bảo vệ đều màu, giảm xước và hạn chế gỉ trong điều kiện không quá khắc nghiệt. Bề mặt hoàn thiện đẹp, dễ đồng bộ màu sắc theo nhận diện công trình. Dù vậy, trong môi trường ẩm – ăn mòn, lớp sơn có thể lão hóa nhanh hơn kim loại chống gỉ tự nhiên, do đó cần bảo trì định kỳ để duy trì hiệu suất bảo vệ.

Phù hợp cho môi trường trong nhà, khô ráo. Theo tổng hợp kiến thức công nghiệp, thép sơn tĩnh điện hoạt động bền bỉ ở không gian ít hơi ẩm, không tiếp xúc phun nước trực tiếp. Kịch bản có ngưng tụ hoặc vệ sinh ướt thường xuyên sẽ đòi hỏi nâng cấp vật liệu (thép mạ kẽm/inox) hoặc tăng cấp bảo vệ IP để đảm bảo độ kín – sạch. Lựa chọn đúng bối cảnh sẽ giúp giảm OPEX do ăn mòn và sơn sửa lại.

Thép mạ kẽm (nhúng nóng)

Khả năng chống ăn mòn cao hơn thép sơn tĩnh điện. Lớp kẽm mạ đóng vai trò bảo vệ hy sinh, hạn chế gỉ sét tại các vị trí mép cắt và vết xước nhỏ, từ đó gia tăng tuổi thọ trong môi trường ẩm. So với thép sơn thông thường, bề mặt mạ kẽm cho hiệu quả chống gỉ tốt hơn khi tiếp xúc sương ẩm hoặc hơi muối nhẹ. Đây là lựa chọn cân bằng chi phí – độ bền khi dự án cần thêm biên độ an toàn trước ăn mòn.

Thường được dùng cho các ứng dụng ngoài trời không quá khắc nghiệt. Ở khu vực mưa gió thông thường (không trực tiếp ven biển/hóa chất), thép mạ kẽm kết hợp sơn bột chất lượng là cấu hình phổ biến. Khi kết hợp đúng cấp bảo vệ (ví dụ IP55–IP65 theo IEC 60529) và gioăng kín tốt, giải pháp này cho hiệu suất vận hành ổn định trong nhiều năm. Với yêu cầu ăn mòn cao hoặc tia nước áp lực mạnh, cân nhắc chuyển sang inox hoặc nhôm.

Inox 304/316 (Thép không gỉ)

Chống ăn mòn, chống oxy hóa vượt trội. Thép không gỉ là vật liệu có năng lực kháng gỉ sét nổi bật, phù hợp môi trường ẩm, có hơi muối hoặc rửa ướt thường xuyên. Inox 304 đáp ứng phần lớn ứng dụng công nghiệp – thương mại; trong môi trường clorua cao (ven biển, hóa chất), inox 316 mang lại biên an toàn bổ sung. Nhờ bề mặt thụ động tự bảo vệ, lớp vỏ duy trì độ bền lâu dài, giảm chi phí sơn sửa và thay thế.

Bề mặt sáng bóng, dễ vệ sinh, đáp ứng tiêu chuẩn an toàn vệ sinh. Inox cho bề mặt nhẵn, ít bám bẩn, vệ sinh nhanh, phù hợp dây chuyền thực phẩm – dược phẩm. Bề mặt hoàn thiện tốt giúp hạn chế tích tụ cặn và vi sinh, nâng cao vệ sinh công nghiệp. Điều này không chỉ cải thiện hình ảnh nhà xưởng mà còn hỗ trợ quá trình nghiệm thu theo yêu cầu ngành.

Bắt buộc trong ngành thực phẩm, dược phẩm, hóa chất, và môi trường ven biển. Các lĩnh vực có quy chuẩn vệ sinh hoặc ăn mòn cao thường xem Vỏ tủ điện inox là tiêu chuẩn vàng để đảm bảo độ bền và an toàn dài hạn. Dù CAPEX ban đầu cao hơn, TCO lại tối ưu nhờ giảm OPEX bảo trì, hạn chế dừng máy do sự cố ăn mòn. Với dự án trọng yếu, lựa chọn này thường mang lại hiệu quả đầu tư vượt trội trong suốt vòng đời.

Nhôm

Trọng lượng nhẹ, chống ăn mòn tốt. Nhôm nổi bật ở tỷ trọng thấp, giảm tải cho kết cấu treo tường và thuận lợi khi thi công lắp đặt. Tính chống ăn mòn tự nhiên của nhôm giúp làm việc tốt ở môi trường ẩm, mưa gió, đặc biệt khi xử lý bề mặt chuẩn. Nhờ nhẹ và bền, nhôm là phương án đáng cân nhắc cho tủ ngoài trời có yêu cầu di động hoặc lắp ở cao độ.

Không bị ảnh hưởng bởi từ tính. Đặc tính phi từ của nhôm làm giảm tác động lên thiết bị nhạy cảm từ trường, là điểm cộng trong một số ứng dụng điều khiển – đo lường. Khi cần bố trí anten/thiết bị không dây, vỏ nhôm kết hợp thiết kế phù hợp có thể mang lại chất lượng tín hiệu ổn định. Đây là lợi thế mà các vỏ thép không có.

Chi phí cao hơn thép nhưng thấp hơn inox. Nhôm mang lại cân bằng tốt giữa độ bền ăn mòn và chi phí. Với dự án cần ngoại thất đẹp, trọng lượng nhẹ, khả năng chống ăn mòn khá mà không cần đến inox, nhôm là lựa chọn hợp lý. Để tối ưu TCO, nên song song xem xét cấp bảo vệ IP và giải pháp gioăng – khóa để duy trì độ kín theo thời gian.

Nhựa Polycarbonate/ABS

Nhẹ, cách điện tốt, không bị ăn mòn. Vỏ nhựa PC/ABS có ưu thế cách điện tự nhiên, trọng lượng nhẹ và không gỉ, phù hợp nhiều ứng dụng trong nhà lẫn ngoài trời. Nhiều mẫu sản xuất công nghiệp còn bổ sung khả năng chống tia UV để giảm lão hóa khi phơi nắng. Đúng bối cảnh sử dụng, đây là giải pháp tiết kiệm và an toàn điện tốt.

Chống được một số loại hóa chất. Polycarbonate/ABS có thể chịu được một số dung môi – hóa chất ở mức độ nhất định, thích hợp các khu vực bảo trì thường xuyên dùng chất tẩy rửa nhẹ. Với môi trường hóa chất nặng hoặc hơi muối đậm đặc, giải pháp kim loại chống ăn mòn như inox sẽ an toàn hơn. Lựa chọn đúng phổ hóa chất giúp kéo dài tuổi thọ vỏ tủ.

Độ bền cơ học và khả năng chịu nhiệt kém hơn kim loại. Dưới va đập mạnh hoặc nhiệt độ cao, nhựa có giới hạn so với thép/nhôm/inox. Khi bố trí thiết bị tỏa nhiệt lớn, cần tính toán tản nhiệt, thông gió lọc bụi hoặc gia nhiệt chống ngưng tụ phù hợp để bảo toàn linh kiện. Ở các vị trí có nguy cơ va đập, nên tăng cường bảo vệ cơ khí hoặc đổi sang vật liệu kim loại.

• Gợi ý chọn theo môi trường (tư vấn nhanh):
  • Trong nhà, khô ráo: Thép sơn tĩnh điện (tối ưu CAPEX).
  • Ngoài trời tiêu chuẩn: Thép mạ kẽm + sơn bột, hoặc nhôm.
  • Ven biển/hóa chất/nhà máy thực phẩm: Inox 304/316 (ưu tiên TCO).
  • Yêu cầu cách điện, trọng lượng nhẹ: Nhựa PC/ABS (kiểm soát nhiệt – va đập).

Để hoàn thiện cấu hình vật liệu, Quý khách nên đồng thời xác định cấp bảo vệ phù hợp môi trường làm việc. Cấp IP54/IP65/IP67 theo IEC 60529 hay NEMA 3R/4X cho ứng dụng ngoài trời sẽ được hệ thống hóa ở phần kế bên. Có thể tham khảo thêm tổng quan kỹ thuật từ nguồn độc lập như Viox Electric để đối chiếu khi lập yêu cầu kỹ thuật.

Tiêu Chuẩn Bảo Vệ & An Toàn: IP54/IP65/IP67, NEMA 3R/4X, IEC 60529 – Chọn Cấp Nào Cho Đúng?

Hiểu rõ các tiêu chuẩn quốc tế như IP (chống bụi, nước) và NEMA (chống thời tiết, va đập, ăn mòn) là điều kiện bắt buộc để chọn đúng cấp bảo vệ cho vỏ tủ điện trong từng môi trường vận hành.

Từ phần so sánh vật liệu, Quý khách đã có định hướng về độ bền vật liệu và ngân sách. Bước kế tiếp là chốt cấp bảo vệ theo IEC 60529 (IP) và NEMA nhằm kiểm soát rủi ro xâm nhập bụi – nước, ăn mòn, và va đập trong suốt vòng đời thiết bị. Lựa chọn đúng ngay từ giai đoạn yêu cầu kỹ thuật sẽ giảm dừng máy, hạ OPEX và đảm bảo nghiệm thu. Đối chiếu nhanh có thể tham khảo thêm bảng NEMA của c3controls và tổng quan IP/NEMA của E‑Abel để làm chuẩn kỹ thuật đối sánh (c3controls, E‑Abel).

Giải mã tiêu chuẩn IP (Ingress Protection – IEC 60529)

Là tiêu chuẩn quốc tế đánh giá khả năng chống bụi và chống nước. IP là mã hai chữ số quy định theo IEC 60529 phản ánh mức độ bảo vệ đối với vật rắn (bụi) và chất lỏng (nước). Tiêu chuẩn này giúp Quý khách định lượng rủi ro xâm nhập môi trường vào khoang tủ, từ đó chọn cấu hình gioăng – khóa – lỗ thở phù hợp. Thông tin IP chỉ đánh giá bụi/nước, không bao gồm ăn mòn hay va đập cơ học. Tham khảo mô tả chính thức của IP Code để thống nhất cách hiểu giữa các bên liên quan (Wikipedia – IP Code).

Chữ số đầu tiên: Khả năng chống bụi (từ 0–6, 6 là kín bụi hoàn toàn). Cấp 5 cho phép một lượng bụi giới hạn nhưng không ảnh hưởng hoạt động; cấp 6 là kín bụi hoàn toàn – mốc tham chiếu cho nhà xưởng nhiều bụi mịn. Ở dây chuyền gia công, bụi kim loại có thể gây phóng điện và mài mòn cơ khí, nên nâng cấp lên 6 giúp bảo vệ đầu cos, terminal và PLC tốt hơn. Việc chọn thấp hơn nhu cầu thực sẽ làm tăng tần suất vệ sinh, rủi ro chập chạm và chi phí dừng máy.

Chữ số thứ hai: Khả năng chống nước (từ 0–8; 5 là tia nước áp lực thấp, 6 là tia nước mạnh; 7 là ngâm tạm thời). IPx5 đáp ứng xịt rửa nhẹ; IPx6 chịu tia nước mạnh hướng từ nhiều phía; IPx7 chịu ngâm tạm thời (thường 30 phút ở độ sâu xác định trong thử nghiệm). Bối cảnh rửa trôi bằng vòi áp lực hoặc vị trí hắt mưa gió mạnh nên hướng tới IP66. Lưu ý điều kiện thử nghiệm trong phòng có thể khác thực địa; thiết kế phải bổ sung mái hắt, gờ ngăn nước và gioăng chất lượng để duy trì hiệu suất lâu dài.

Ví dụ thực tế: IP65 và IP67. IP65 nghĩa là kín bụi hoàn toàn và chống tia nước áp lực thấp – phù hợp khu vực xịt rửa định kỳ, văng nước. IP67 bổ sung khả năng chịu ngâm tạm thời – phù hợp nơi có nguy cơ đọng nước, ngập cục bộ. Trong dự án công nghiệp, “tiêu chuẩn IP65” là cấu hình phổ biến cho ngoài trời có xịt rửa; “tiêu chuẩn IP67” hữu ích ở vùng trũng hoặc ven biển mưa lớn kéo dài. Chọn đúng cấp sẽ giảm OPEX và tăng độ tin cậy tiếp điểm.

Tiêu chuẩn NEMA (Bắc Mỹ)

Đánh giá phổ bảo vệ rộng hơn IP, gồm thời tiết, va đập, ăn mòn, đóng băng. NEMA là hệ thống xếp hạng sử dụng rộng rãi tại Bắc Mỹ, phản ánh cả yếu tố cơ học và môi trường. Dù nhiều tài liệu đưa ra “bảng quy đổi” sang IP, đây chỉ là tương đương gần đúng vì phạm vi đánh giá khác nhau. Khi dự án cần tuân thủ tiêu chuẩn khu vực NA, hãy lấy NEMA làm chuẩn gốc và dùng IP như thông tin tham chiếu.

NEMA 3R: Chống chịu thời tiết (mưa, tuyết), phù hợp ngoài trời có mái che. Type 3R bảo vệ khỏi mưa, tuyết, băng và thông khí; không phải lúc nào cũng kín bụi hoàn toàn. Đây là lựa chọn hiệu quả cho trạm đặt mái hoặc vị trí ít bị tia nước trực tiếp. Trong thực tế, 3R thường dùng cho tủ đo đếm, hộp đấu nối ngoài trời ở nơi thoáng, giúp cân bằng CAPEX mà vẫn đảm bảo an toàn.

NEMA 4X: Chống nước phun trực tiếp và chống ăn mòn mạnh (tương đương gần đúng IP66), lý tưởng cho môi trường khắc nghiệt. 4X bổ sung kháng ăn mòn so với 4, thường triển khai với inox 304/316 hoặc sơn/phủ chống ăn mòn chất lượng cao. Đây là cấu hình tiêu biểu cho khu vực rửa áp lực, nhà máy thực phẩm, vùng ven biển – hơi muối. Tham chiếu chi tiết có thể xem whitepaper của c3controls (Guide to NEMA Ratings).

Bảng tham chiếu nhanh: Chọn cấp bảo vệ nào?

Trong nhà, không bụi: IP42. Văn phòng kỹ thuật, phòng điều khiển sạch ít ẩm là bối cảnh điển hình. IP42 đủ để ngăn dị vật rơi và bắn nước nhẹ ở góc nhất định, tối ưu chi phí. Nếu có thiết bị tỏa nhiệt, hãy tính thông gió có lọc để không kéo theo bụi mịn vào khoang tủ.

Nhà xưởng có bụi: IP54. IP54 hạn chế bụi xâm nhập và chống tia nước bắn, phù hợp phân xưởng cơ khí nhẹ đến trung bình. Với bụi mịn dày đặc hoặc mạt kim loại, nâng lên IP65 để đạt kín bụi hoàn toàn. Đừng quên chọn gioăng EPDM/Silicone và khóa đa điểm để giữ độ kín sau nhiều chu kỳ mở/đóng.

Ngoài trời, bị hắt mưa: IP65 / NEMA 3R. IP65 bảo vệ kín bụi – tia nước, còn NEMA 3R đặc trưng cho “weatherproof” có mái che. Với vị trí gió lớn hoặc rửa nhẹ, IP65 cho biên an toàn tốt; nếu phun rửa thường xuyên, hãy cân nhắc IP66. Thiết kế nên có mái hắt, gờ chuyển hướng và plinth nâng chân để tránh đọng nước.

Khu vực rửa áp lực, ven biển: IP66, IP67 / NEMA 4X. IP66 chịu tia nước mạnh, IP67 chống ngâm tạm thời – phù hợp vệ sinh áp lực và rủi ro ngập cục bộ. NEMA 4X bổ sung chống ăn mòn, là lựa chọn chuẩn cho thực phẩm – đồ uống, dược và khu vực hơi muối. Với “NEMA 4X” và inox 316, Quý khách tối ưu tổng chi phí sở hữu (TCO) nhờ tuổi thọ cao và ít bảo trì.

Cơ Khí Đại Việt luôn tư vấn “chọn cấp bảo vệ vỏ tủ” bám sát môi trường làm việc, cấu hình vật liệu và cách thức vệ sinh để đảm bảo hiệu suất vận hành bền bỉ. Từ nền tảng IP/NEMA này, chúng ta sẽ quy đổi thành các thông số thực thi: kích thước, độ dày tôn, phương án tản nhiệt và bộ phụ kiện phù hợp với tải nhiệt – không gian lắp đặt.

Hướng Dẫn Chọn Vỏ Tủ Điện: Kích Thước, Độ Dày Tôn, Tản Nhiệt, Phụ Kiện, Dự Phòng Mở Rộng

Chọn vỏ tủ điện đúng không chỉ là về kích thước mà còn phải tính toán đến độ dày vật liệu, khả năng tản nhiệt, phụ kiện đi kèm và không gian dự phòng cho tương lai.

Sau khi Quý khách đã xác định cấp bảo vệ phù hợp (IP/NEMA) ở phần trước, bước tiếp theo là chuyển hóa các tiêu chí đó thành thông số thực thi: kích thước, độ dày, phương án tản nhiệt và bộ phụ kiện. Phần này đóng vai trò như một danh sách kiểm tra để Quý khách chốt cấu hình nhanh chóng, đồng bộ giữa yêu cầu kỹ thuật – ngân sách – tiêu chí nghiệm thu. Nếu cần tham khảo tổng quan bổ sung, Quý khách có thể xem thêm bài hướng dẫn chọn mua vỏ tủ điện do Cơ Khí Đại Việt biên soạn và bài viết độc lập về lựa chọn kích thước của E‑Abel (Electrical Enclosure Sizes).

Xác định kích thước (Cao x Rộng x Sâu)

Liệt kê tất cả các thiết bị sẽ lắp đặt bên trong. Bắt đầu bằng danh mục chi tiết: ACB/MCCB, contactor, biến tần, PLC, nguồn, terminal, đồng hồ, thiết bị gắn cửa. Ghi rõ kích thước, cách gắn (DIN‑rail hay bắt vít lên mounting plate) và vị trí ưu tiên. Lập sơ đồ bố trí sơ bộ trên tấm gá để ước lượng chiều cao hữu ích và khoảng cách thao tác. Cách làm này hạn chế việc phải đổi vỏ tủ phút chót, giúp tối ưu CAPEX và tiến độ.

Tính toán không gian cần thiết cho việc đi dây và luồng không khí tản nhiệt. Chừa khe cho máng đi dây, bán kính uốn cáp và khoảng lùi phía sau tấm gá để thao tác siết đầu cos. Dây đi ra cửa tủ (nút nhấn, HMI) cần vòng dự phòng để đóng/mở cửa không kéo căng. Bố trí cổng vào cáp và bộ siết cáp ở đáy/hông tủ sao cho dòng khí đối lưu thông suốt, tránh tạo điểm nóng cục bộ. Thiết kế khoa học ngay từ đầu sẽ giảm đáng kể OPEX bảo trì.

Nguyên tắc vàng: Luôn dự phòng từ 20–25% không gian cho việc nâng cấp, mở rộng trong tương lai. Khoảng trống này tạo dư địa lắp thêm biến tần, module I/O, bộ truyền thông khi dự án mở rộng, đồng thời cải thiện đối lưu nhiệt trong tủ. Dự phòng hợp lý giúp hạn chế phải thay vỏ tủ mới khi bổ sung tải, tiết kiệm tổng chi phí sở hữu (TCO). Với các tủ có chu kỳ nâng cấp nhanh, ưu tiên thêm thanh DIN dự phòng và mặt bích cáp rỗi. Đây là khác biệt nhỏ trên bản vẽ, nhưng tác động lớn đến hiệu suất vận hành.

• Gợi ý nhanh về kích thước vỏ: tham khảo dải 600×800, 700×900 hoặc 800×1000 (C×R, mm) cho tủ treo tường cỡ trung; chọn sâu 250–300 mm khi có nhiều terminal và máng dây. Các kích thước tiêu chuẩn có thể tham khảo từ nhà sản xuất trên thị trường như SAPHACO.

Lựa chọn độ dày vật liệu (mm)

Ảnh hưởng trực tiếp đến độ cứng, khả năng chịu tải và độ bền của tủ. Tôn mỏng quá sẽ rung lắc, kém ổn định khi đóng/mở hoặc khi gắn thiết bị nặng lên cánh. Cánh tủ lớn cần độ cứng đủ để không xệ bản lề, đảm bảo độ kín IP sau thời gian sử dụng. Độ dày hợp lý giúp hạn chế biến dạng khi khoan/đột và khi vận chuyển – lắp đặt. Kết quả là chất lượng nghiệm thu ổn định và vòng đời cơ khí dài hơn.

Tủ trong nhà nhỏ: 1.0–1.2 mm. Với tủ treo tường, kích thước nhỏ đến trung bình, dải 1.0–1.2 mm thường đáp ứng tốt độ cứng và trọng lượng lắp đặt. Cấu hình này phù hợp nơi khô ráo, ít rung động, số lượng thiết bị vừa phải. Nếu có thiết bị gắn cửa nặng (HMI cỡ lớn), cân nhắc tăng bản lề hoặc chọn 1.2 mm để cánh ổn định hơn. Dải này cũng giúp tối ưu chi phí vật liệu cho các panel phân phối phụ.

Tủ công nghiệp, ngoài trời, kích thước lớn: 1.5 mm, 2.0 mm hoặc hơn. Với tủ đứng sàn hoặc tủ ngoài trời, tăng độ dày giúp cánh kín khít hơn, chống vặn xoắn khi gió lớn hoặc rửa áp lực. Kích thước vượt 1000 mm chiều cao thường cần 1.5–2.0 mm kết hợp gân tăng cứng. Tủ ghép module, cánh rộng, hoặc gắn nhiều khí cụ nặng sẽ hưởng lợi rõ rệt từ độ dày lớn. Độ dày đủ chuẩn còn giúp duy trì cấp IP lâu dài do ít biến dạng viền cánh – khung.

• Gợi ý chọn nhanh: trong nhà khô ráo → 1.0–1.2 mm; xưởng công nghiệp/ngoài trời → 1.5–2.0 mm; dự án khắc nghiệt (rửa áp lực/ven biển) → 1.5–2.0 mm kèm gân tăng cứng và gioăng chất lượng.

Tầm quan trọng của tản nhiệt

Thiết bị điện sinh nhiệt, cần có giải pháp tản nhiệt để hoạt động ổn định. Biến tần, nguồn xung, PLC, relay… đều có tổn hao nhiệt; khi cộng dồn, nhiệt độ trong tủ tăng nhanh, làm lão hóa linh kiện và gioăng. Mục tiêu là kiểm soát nhiệt độ trong tủ gần với môi trường xung quanh, đảm bảo độ bền điện – cơ. Giai đoạn thiết kế nên ước lượng tải nhiệt và luồng gió trước khi “đóng” kích thước vỏ. Cách làm này được các nguồn kỹ thuật khuyến nghị như E‑Abel và các hướng dẫn tổng quan ngành.

Các giải pháp phổ biến: lắp quạt hút, dùng cửa chớp, hoặc hệ thống điều hòa chuyên dụng cho tủ điện. Quạt lọc gió (filter fan) tạo đối lưu cưỡng bức – phù hợp môi trường sạch, giúp hạ nhiệt nhanh với chi phí thấp; lưu ý kiểm soát IP (thường IP54–IP55). Cửa chớp có lọc giúp thông gió thụ động nhưng cần kiểm tra hướng gió và mưa tạt để không hụt cấp bảo vệ. Với tải nhiệt cao hoặc khu vực vệ sinh ướt, bộ làm mát chuyên dụng (enclosure AC) giúp giữ ổn định nhiệt – ẩm và duy trì cấp kín. Tham khảo thêm khuyến nghị thiết kế từ nguồn độc lập như Bartakke (Choosing the Right Enclosure).

• Checklist nhanh về tản nhiệt: ước lượng tổn hao tổng; quyết định thông gió tự nhiên hay cưỡng bức; đánh giá tác động lên cấp IP; bố trí đường gió vào – ra; cân nhắc sưởi chống ngưng tụ nếu khu vực ẩm lạnh.

Các loại phụ kiện đi kèm

Khóa tủ: đảm bảo an ninh (khóa tay vặn, khóa bật…). Chọn tay khóa có cơ cấu đa điểm cho cánh cao để ép đều gioăng, giữ độ kín IP sau thời gian sử dụng. Đồng bộ chìa trên toàn bộ hệ thống để giảm chi phí quản lý. Khu vực công cộng nên ưu tiên khóa chống cạy, có tùy chọn niêm chì. Khóa đúng chuẩn giúp tăng tính an toàn và tính chuyên nghiệp khi nghiệm thu.

Bản lề: quyết định độ bền và góc mở của cánh tủ. Với ngoài trời hoặc môi trường ẩm, dùng bản lề thép không gỉ để chống ăn mòn và vận hành êm. Góc mở lớn giúp thao tác lắp – bảo trì dễ dàng, hạn chế căng dây gắn trên cánh. Kiểm tra khả năng chịu tải của bản lề khi gắn thiết bị nặng trên cánh để tránh xệ. Cấu hình bản lề đúng giúp tăng tuổi thọ cơ khí tổng thể.

Tấm lắp thiết bị (Mounting Plate): bắt buộc để gắn thiết bị. Tấm gá là “mặt bằng” cho toàn bộ khí cụ, cần bề mặt phẳng, dễ khoan/đột và chống rung tốt. Phổ biến là thép sơn hoặc mạ kẽm; với môi trường ăn mòn, có thể cân nhắc inox. Thiết kế rãnh trượt/điều chỉnh cao độ giúp tối ưu bố trí và bảo trì. Lựa chọn tấm gá đúng ngay từ đầu rút ngắn thời gian lắp và giảm lỗi hiện trường.

Thanh DIN‑rail, ốc vít, gioăng chống nước/bụi. DIN‑rail 35 mm tiêu chuẩn hỗ trợ đa số thiết bị đóng cắt – điều khiển, giúp lắp nhanh và thay thế gọn. Gioăng EPDM/Silicone đạt độ kín theo IP đã chọn, chống lão hóa khi vận hành dài hạn. Đừng quên tấm đáy/mặt bích cáp, đầu siết cáp, bít lỗ dự phòng để chủ động về mở rộng sau này. Bộ phụ kiện đúng chuẩn giữ hiệu suất vận hành ổn định và đảm bảo cấp bảo vệ như thiết kế.

• Checklist phụ kiện: khóa đa điểm; bản lề phù hợp vật liệu; tấm gá đúng cỡ; DIN‑rail dự phòng; gioăng đúng vật liệu; mặt bích cáp – đầu siết cáp; quạt/lưới lọc hoặc AC tủ; bộ gia nhiệt chống ngưng tụ nếu cần.

Khi Quý khách đã chốt bộ tiêu chí trên, Cơ Khí Đại Việt sẽ chuyển thành bản vẽ kỹ thuật 2D/3D, xác lập thông số và triển khai sản xuất – kiểm định – bàn giao đúng chuẩn. Ở phần kế tiếp, chúng tôi sẽ trình bày quy trình tư vấn → thiết kế → gia công → kiểm định → bàn giao để Quý khách thấy rõ năng lực triển khai đầu cuối của đội ngũ.

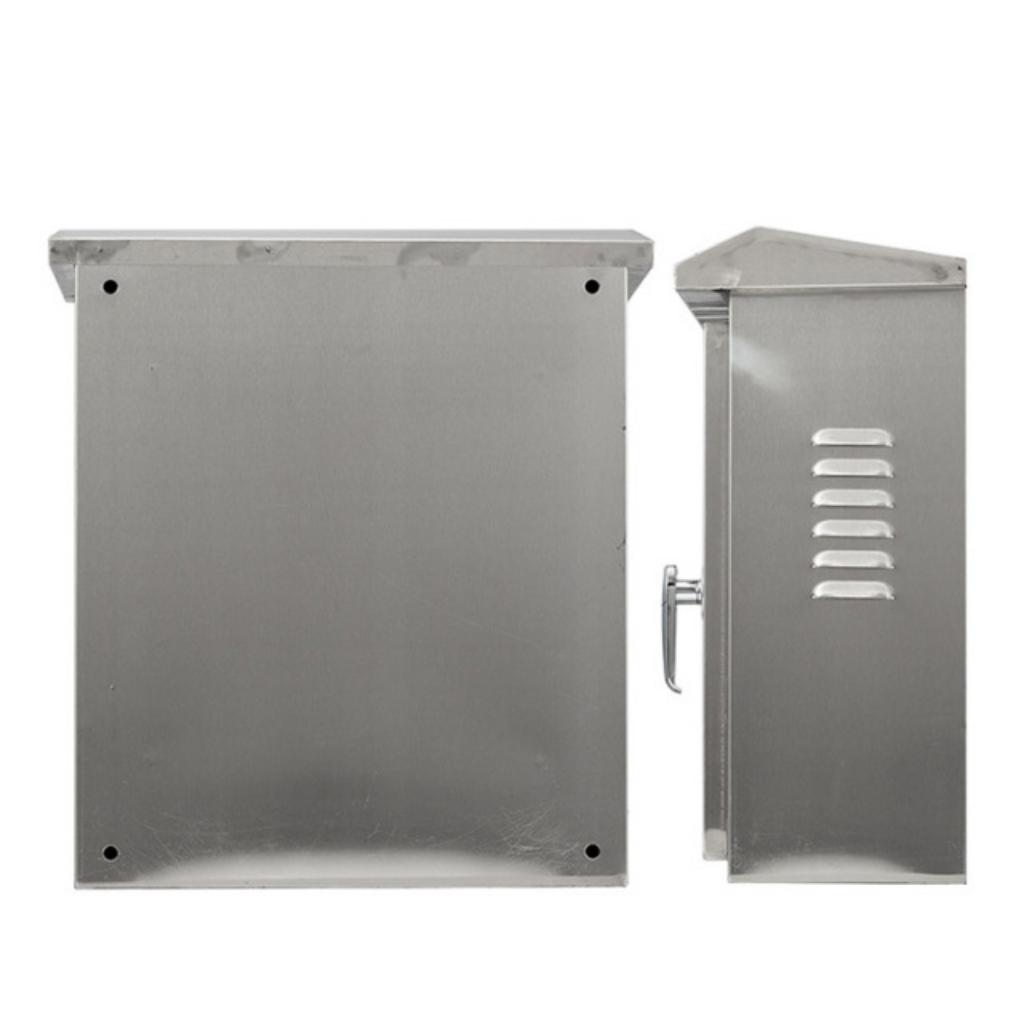

Quy Trình Thiết Kế – Gia Công – Lắp Đặt Chuẩn Nhà Máy (Tư Vấn → Bản Vẽ 2D/3D → Sản Xuất → Kiểm Định → Bàn Giao)

Quy trình gia công vỏ tủ điện “may đo” chuyên nghiệp tại Cơ Khí Đại Việt đảm bảo sản phẩm đáp ứng chính xác yêu cầu kỹ thuật qua 5 bước, từ tư vấn đến bàn giao.

Từ danh mục kích thước, độ dày, tiêu chuẩn IP/NEMA và phụ kiện Quý khách đã chốt ở phần “Hướng Dẫn Chọn Vỏ Tủ Điện”, chúng tôi chuyển sang quy trình triển khai chuẩn nhà máy. Mục tiêu là biến yêu cầu thành bản vẽ kỹ thuật, sản xuất đồng bộ, kiểm định nghiêm ngặt và bàn giao đúng tiến độ. Đây là nền tảng để tối ưu hiệu suất vận hành, kiểm soát CAPEX/OPEX và đảm bảo nghiệm thu.

Bước 1: Tiếp nhận yêu cầu & Tư vấn giải pháp

Lắng nghe nhu cầu, môi trường lắp đặt, loại thiết bị. Chúng tôi thu thập đầy đủ thông tin: vị trí lắp (trong nhà/ngoài trời), mức độ bụi – nước – hóa chất, rung động, điều kiện vệ sinh, cũng như danh mục thiết bị (MCCB, biến tần, PLC, HMI…). Việc hiểu đúng bối cảnh giúp xác định không gian đi dây, hướng thoát nhiệt, cửa cáp và phương án bảo trì. Dữ liệu môi trường được quy chiếu các cấp bảo vệ IP/IEC 60529 và NEMA để định trước biên an toàn vận hành. Cách làm bài bản này giúp Quý khách kiểm soát rủi ro, giảm dừng máy và tối ưu tổng chi phí sở hữu (TCO).

Tư vấn về vật liệu, độ dày, tiêu chuẩn IP/NEMA phù hợp. Dựa trên điều kiện sử dụng, chúng tôi đề xuất thép sơn tĩnh điện, thép mạ kẽm, hoặc inox 304/316; dải độ dày hợp lý cho tủ treo tường/đứng sàn; cấp IP65–IP67 cho xịt rửa/ngập cục bộ và NEMA 3R/4X cho ngoài trời – ăn mòn. Tham chiếu kỹ thuật từ các nguồn độc lập giúp Quý khách yên tâm ra quyết định, ví dụ bảng NEMA của c3controls (Guide to NEMA Ratings) hay tổng quan an toàn vỏ tủ của E‑Abel (Safety & Best Practices). Mục tiêu là đưa ra cấu hình tối ưu giữa hiệu suất – độ bền vật liệu – ngân sách.

Bước 2: Thiết kế & Gửi bản vẽ 2D/3D

Kỹ sư lên bản vẽ chi tiết trên phần mềm chuyên dụng (AutoCAD, SolidWorks). Bản vẽ thể hiện kích thước (C×R×S), gân tăng cứng, tấm gá, thanh DIN, mặt bích cáp/gland plate, vị trí lấy gió – thoát gió nếu có quạt/lưới lọc. Với dự án inox, phương án hoàn thiện bề mặt và chống ăn mòn được định rõ. Tham khảo cách tùy biến hộp tôn theo thông lệ quốc tế từ Penn Panel & Box để đảm bảo tính thực thi và bảo trì thuận tiện (Sheet‑Metal Customization).

Gửi khách hàng duyệt thông số kỹ thuật, vị trí khoét lỗ, layout bên trong. Hồ sơ duyệt gồm bản vẽ tổng thể, chi tiết khoan/đột lỗ, danh mục phụ kiện, yêu cầu sơn (mã màu RAL) và tiêu chí KCS. Quý khách rà soát vị trí HMI, nút nhấn, đồng hồ, cửa cáp để thuận tiện vận hành. Với các tủ có tích hợp điều khiển, chúng tôi đề xuất bố trí theo chuẩn của dòng Vỏ tủ điện điều khiển nhằm tối ưu không gian và luồng dây. Sau khi phê duyệt, bản vẽ được khóa để chuyển sang sản xuất.

Bước 3: Gia công bằng máy móc hiện đại

Sử dụng máy cắt laser CNC, máy chấn CNC để đảm bảo độ chính xác cao. File sản xuất được xuất từ bản vẽ, chạy qua máy laser CNC cho đường cắt sạch, ít bavia; sau đó chấn CNC tạo hình với độ lặp lại ổn định. Việc chuẩn hóa chương trình giúp đồng đều chất lượng giữa các lô hàng, rút ngắn thời gian set-up và hạn chế sai số tích lũy. Với loạt sản lượng lớn, jig – fixture được thiết kế riêng để tăng tốc và giữ chất lượng mép chấn.

Thực hiện các công đoạn hàn, mài, xử lý bề mặt. Chúng tôi hàn MIG/TIG theo vị trí yêu cầu độ kín – độ bền; mài tinh các mối hàn và bo cạnh để an toàn khi thao tác. Thép được tiền xử lý trước sơn (tẩy dầu, tạo nền) để lớp sơn bám chắc; inox có thể thụ động hóa vùng hàn nhằm nâng cao kháng ăn mòn. Toàn bộ công đoạn được kiểm soát theo quy trình, lưu vết lô vật liệu và bán thành phẩm để đảm bảo truy xuất.

Bước 4: Lắp ráp & Kiểm định chất lượng (KCS)

Lắp ráp cánh tủ, bản lề, khóa và các phụ kiện. Cánh tủ được cân chỉnh khe hở, dùng khóa đa điểm cho cánh cao để ép đều gioăng EPDM/Silicone, duy trì cấp kín IP. Bản lề phù hợp vật liệu và góc mở lớn giúp thao tác lắp đặt – bảo trì thuận lợi, hạn chế căng dây gắn trên cánh. Tấm gá, thanh DIN, máng dây, cửa chớp/quạt lọc (nếu có) được cố định theo đúng bản vẽ đã duyệt.

Kiểm tra chất lượng mối hàn, độ kín, test thử nước (nếu có yêu cầu). KCS đo kiểm hình học, rà soát bề mặt sơn/nhám, kiểm tra lực đóng khóa và độ đàn hồi gioăng. Với dự án yêu cầu, thực hiện phun nước theo cấp bảo vệ để đánh giá rò nước ở vùng nhạy cảm (khu vực kính, khóa, khớp nối). Đồng thời kiểm tra tiếp địa khung – cánh, tem cảnh báo, và ghi nhận theo biên bản KCS. Các hướng dẫn an toàn – thực hành tốt từ E‑Abel được dùng làm tài liệu tham chiếu nhằm nâng cao tính tuân thủ (Enclosure Safety).

Bước 5: Sơn tĩnh điện & Bàn giao

Sản phẩm được đưa vào dây chuyền sơn tĩnh điện với màu sắc theo yêu cầu. Quy trình tiền xử lý – phun sơn – đóng rắn được kiểm soát để đạt lớp sơn bền, đẹp và chống ăn mòn tốt trong môi trường công nghiệp. Màu sắc theo bảng RAL hoặc tùy chọn thương hiệu nhận diện. Với môi trường ven biển, khuyến nghị cấu hình vật liệu/phủ chống ăn mòn tương thích cấp NEMA 4X.

Đóng gói cẩn thận và bàn giao, hỗ trợ vận chuyển đến tận công trình. Mỗi tủ được bọc màng, ốp góc, cố định pallet; phụ kiện và hồ sơ kỹ thuật (bản vẽ as-built, hướng dẫn lắp đặt – bảo trì, phiếu KCS) đi kèm. Đội ngũ triển khai hỗ trợ lắp đặt, cân chỉnh, hướng dẫn vận hành và bàn giao theo checklist nghiệm thu. Từ đây, Quý khách có thể yên tâm đưa tủ vào các ứng dụng thực tế như nhà máy, xử lý nước, năng lượng hay khu vực ven biển ở phần tiếp theo.

• Cụm dịch vụ trọn gói: gia công vỏ tủ điện theo yêu cầu, lắp đặt tận nơi, kiểm định – nghiệm thu minh bạch, bảo hành và bảo trì định kỳ.

Ứng Dụng Thực Tế Trong Công Nghiệp & Hạ Tầng (Nhà Máy, Xử Lý Nước, Năng Lượng, Thực Phẩm, Ven Biển)

Vỏ tủ điện là thành phần không thể thiếu trong mọi lĩnh vực, từ nhà máy sản xuất, trạm xử lý nước thải đến các dự án năng lượng tái tạo và hạ tầng ven biển.

Sau khi Quý khách đã nắm rõ quy trình tư vấn → thiết kế → gia công → kiểm định ở phần trước, bước kế tiếp là nhìn vào bức tranh ứng dụng thực tế để định hình cấu hình phù hợp cho từng môi trường. Ứng dụng vỏ tủ điện càng đa dạng, yêu cầu kỹ thuật càng phải cụ thể: cấp bảo vệ IP/NEMA, vật liệu, độ dày, phương án tản nhiệt và phụ kiện đi kèm. Những ví dụ dưới đây giúp Quý khách đối chiếu nhanh với bối cảnh dự án của mình trước khi bước sang phần chi phí – báo giá.

Nhà máy sản xuất & Khu công nghiệp

Làm tủ điện phân phối tổng (MSB), tủ điều khiển máy móc (MCC), tủ tụ bù là các nhu cầu cốt lõi trong xưởng. Với vỏ tủ điện cho nhà máy, chúng tôi ưu tiên kết cấu vững, độ dày phù hợp tải trọng thiết bị, khả năng mở rộng, và độ kín bụi. Tủ phân phối tầng hoặc khu vực có thể dùng Vỏ tủ điện phân phối DB để chuẩn hóa hệ thống và tối ưu bảo trì.

• Khuyến nghị kỹ thuật: cấp bảo vệ IP54–IP55 cho khu vực khô; IP65 tại vùng nhiều bụi hoặc cần vệ sinh định kỳ.
• Vật liệu: thép sơn tĩnh điện cho CAPEX tối ưu; inox 304 nếu yêu cầu chống ăn mòn nhẹ.
• Thiết kế: tấm gá dày, gân tăng cứng cánh lớn; chừa 20–25% không gian dự phòng cho nâng cấp.

Trạm xử lý nước & Môi trường

Yêu cầu tủ có khả năng chống ẩm và ăn mòn hóa chất cao, thường dùng Inox 304 hoặc nhựa PC/ABS. Môi trường phun nước, hơi hóa chất và ngưng tụ đòi hỏi cấp kín cao, gioăng chất lượng và phụ kiện chống gỉ. Để giảm rủi ro ngắn mạch do ngưng tụ, nên cân nhắc quạt lọc có cấp lọc phù hợp hoặc sưởi chống ẩm.

• Khuyến nghị kỹ thuật: IP65–IP66, bố trí cổng thoát hơi/breather nếu chênh lệch nhiệt – ẩm lớn.
• Vật liệu: inox 304 hoặc PC/ABS chống UV cho tủ ngoài trời; ốc – bản lề inox.
• Tham chiếu tiêu chuẩn: cân đối IP/IEC 60529 và NEMA 3R/4 tùy vị trí lắp (c3controls – Guide to NEMA Ratings).

Dự án năng lượng tái tạo (Solar, Điện gió)

Vỏ tủ điện ngoài trời IP66/IP67 để chứa inverter, combiner box, thiết bị bảo vệ DC/AC cần chịu được mưa nắng liên tục, chênh nhiệt lớn và bụi mịn. Với Vỏ tủ điện năng lượng mặt trời, tiêu chí chống nước – bụi và chống ăn mòn bề mặt là điều kiện tiên quyết, đi kèm phụ kiện siết cáp, lưới lọc, và bố trí thông gió hợp lý. Tại khu vực gió lớn hoặc phun nước áp lực, cấu hình NEMA 4/4X thường mang lại biên an toàn cao hơn cho thời gian vận hành dài hạn.

• Khuyến nghị kỹ thuật: IP66 cho tia nước áp lực; IP67 khi có nguy cơ ngập tạm thời; tham chiếu IP/NEMA từ nguồn độc lập (ArmorLogix – NEMA Overview).
• Vật liệu: thép sơn tĩnh điện phủ bền thời tiết hoặc inox 304/316 ở khu vực ẩm mặn.
• Thiết kế: khoang tản nhiệt tách biệt cho inverter, gland plate đủ cỡ cho nhiều line DC/AC.

Ngành thực phẩm, dược phẩm

Bắt buộc sử dụng vỏ tủ inox 304/316 với bề mặt dễ vệ sinh, chống bám vi khuẩn và đáp ứng các quy trình vệ sinh thường xuyên. Khu vực rửa áp lực cần cấp kín cao, khóa đa điểm để ép đều gioăng và duy trì IP sau thời gian vận hành. Thiết kế nắp dốc hạn chế đọng nước, giảm nguy cơ tái nhiễm bẩn.

• Khuyến nghị kỹ thuật: IP66 tại vùng washdown; kính quan sát nếu cần kiểm tra trạng thái mà không mở tủ.
• Vật liệu: inox 316 cho hóa chất tẩy rửa mạnh; phụ kiện inox đồng bộ.
• Vận hành: bố trí ống thoát ngưng, lựa chọn cáp và đầu siết đạt chuẩn vệ sinh.

Hạ tầng ven biển, hàng hải & dầu khí

Sử dụng vỏ tủ Inox 316 hoặc có cấp bảo vệ NEMA 4X để chống lại sự ăn mòn của muối biển, hơi clo và gió biển mang sương mặn. Khu vực cầu cảng, nhà máy ven biển, giàn dầu khí yêu cầu lớp vỏ bền vững, gioăng chống lão hóa và phụ kiện inox. Với hệ thống phân phối – đo lường ngoài trời, Quý khách có thể tham khảo dạng tủ chuyên dụng tại các điểm đấu nối hoặc Vỏ tủ điện trạm biến áp để đồng bộ hạ tầng.

• Khuyến nghị kỹ thuật: NEMA 4X/IP66 trở lên; cân nhắc phủ bổ sung chống ăn mòn.
• Vật liệu: inox 316/316L, bu lông – bản lề – khóa inox; gioăng EPDM/Silicone.
• Thiết kế: tăng cứng khung – cánh chống xoắn gió; che mái hắt và bệ đỡ nâng cao.

Như Quý khách thấy, mỗi bối cảnh ứng dụng kéo theo một cấu hình vỏ khác nhau: kích thước, vật liệu, cấp kín IP/NEMA, phụ kiện và phương án tản nhiệt. Ở phần kế tiếp, chúng ta sẽ quy các yêu cầu này về các yếu tố chi phí cụ thể để hình thành báo giá minh bạch: kích thước – vật liệu – cấp bảo vệ – phụ kiện – số lượng.

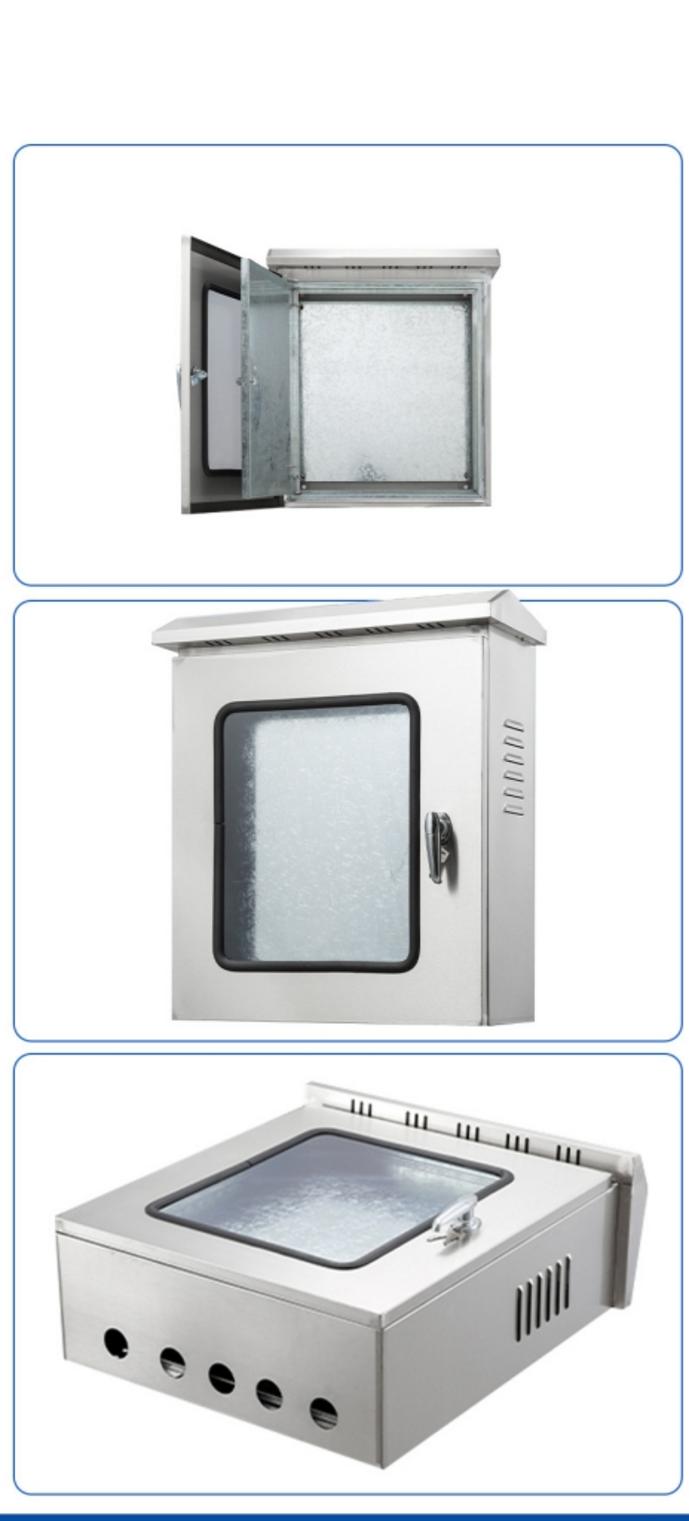

Bảng Giá Tham Khảo & Các Yếu Tố Ảnh Hưởng Đến Chi Phí (Kích Thước, Vật Liệu, IP/NEMA, Phụ Kiện, Số Lượng)

Chi phí của một vỏ tủ điện phụ thuộc vào nhiều yếu tố như kích thước, vật liệu, cấp bảo vệ IP, phụ kiện và số lượng đặt hàng.

Từ bức tranh ứng dụng thực tế ở phần trước (nhà máy, xử lý nước, năng lượng, thực phẩm, ven biển), mỗi bối cảnh kéo theo cấu hình vỏ khác nhau và tác động trực tiếp đến ngân sách. Dưới đây, Cơ Khí Đại Việt trình bày cách hình thành chi phí minh bạch để Quý khách dự trù CAPEX, đồng thời tối ưu OPEX và tổng chi phí sở hữu (TCO) trong suốt vòng đời dự án.

Đơn giá được hình thành từ vật tư (tôn/thép/inox/nhôm), công gia công (cắt laser, chấn, hàn, mài), hoàn thiện bề mặt (sơn tĩnh điện hoặc xử lý inox), phụ kiện (khóa, bản lề, gioăng, tấm gá, thanh DIN) và yêu cầu IP/NEMA. Cấp bảo vệ càng cao, thiết kế gioăng – mép hàn càng khắt khe, chi phí càng tăng; điều này phù hợp với thực hành tiêu chuẩn IP/IEC 60529 và NEMA mà các nhà sản xuất uy tín khuyến nghị (tham khảo hướng dẫn NEMA của c3controls: Guide to NEMA Ratings).

Bảng giá tham khảo vỏ tủ điện sơn tĩnh điện (cập nhật 2025)

Các cấu hình phổ biến dưới đây giúp Quý khách ước lượng khung ngân sách. Mức giá thực tế phụ thuộc cấp IP/NEMA, màu sơn, kiểu khóa – bản lề, yêu cầu khoét lỗ và số lượng đặt hàng. Ký hiệu “[Giá tham khảo]” thể hiện giá trị ước tính tại thời điểm 2025 và chỉ có tính định hướng.

Vỏ tủ 300x400x200mm, 1.2mm: [Giá tham khảo]
Phiên bản nhỏ gọn, phù hợp làm hộp điều khiển điểm, cầu dao phụ hoặc tủ cảm biến. Độ dày 1.2mm cho độ cứng đủ dùng trong nhà; khi yêu cầu IP55, gioăng EPDM và khe hở cánh cần tinh chỉnh kỹ để đảm bảo độ kín. Chi phí có xu hướng tăng nếu bổ sung cửa sổ kính, thay khóa thường bằng khóa đa điểm, hoặc khoét lỗ lắp cút cáp trước tại xưởng. Với môi trường ngoài trời, việc đổi sang IP65 và bổ sung mái che sẽ làm giá tăng rõ rệt.

Vỏ tủ 600x800x250mm, 1.5mm: [Giá tham khảo]
Kích thước trung bình, thường dùng cho tủ điều khiển máy đơn, tủ phân phối khu vực hoặc tủ tụ bù nhỏ. Vật liệu tôn 1.5mm giúp cánh tủ ít vênh, chịu lắp đặt phụ kiện nặng tốt hơn; chi tiết gân tăng cứng và nẹp cánh sẽ ảnh hưởng trực tiếp đến chi phí gia công. Tùy cấp kín: IP55 phù hợp khu khô, còn IP65 yêu cầu kiểm soát đường hàn – gioăng chặt chẽ hơn, kéo theo tăng giá. Lựa chọn sơn RAL đồng bộ nhận diện nhà máy hay thay khóa – bản lề inox cũng tác động đến đơn giá.

Vỏ tủ ngoài trời 1000x800x300mm, 1.5mm: [Giá tham khảo]
Dùng cho combiner box, tủ đo lường – giám sát, hoặc tủ điều khiển lắp bên ngoài nhà xưởng. Cấu hình ngoài trời tiêu chuẩn thường cần mái hắt, bệ đỡ, gioăng chất lượng cao, nắp che lưới lọc/quạt và phụ kiện inox để chống gỉ; đây là các hạng mục làm tăng CAPEX nhưng đổi lại tuổi thọ cao hơn. Khi yêu cầu NEMA 3R/4 hoặc IP66–IP67, chi phí cho xử lý mép hàn, test phun nước và bộ thoát – cân bằng áp tăng đáng kể. Ở vùng ven biển/hơi mặn, nâng cấp vật liệu sang inox 304/316 là khoản đầu tư cần cân nhắc cho TCO.

Lưu ý: Bảng giá chỉ mang tính tham khảo.
Để nhận Báo giá vỏ tủ điện chính xác, Quý khách vui lòng cung cấp kích thước (C×R×S), vật liệu mong muốn, cấp IP/NEMA, bản vẽ/khoét lỗ, phụ kiện đi kèm và số lượng. Đơn hàng lô lớn sẽ được tối ưu chi phí nhờ chuẩn hóa quy trình, jig/fixture và thời gian set-up. Tiến độ giao hàng, yêu cầu kiểm định hoặc thử nước theo cấp IP cũng là biến số ảnh hưởng tới đơn giá. Tài liệu tham khảo về tiêu chuẩn và an toàn vận hành có thể xem thêm tại E‑Abel (Enclosure Safety & Best Practices).

Các yếu tố chính quyết định đến giá thành

Kích thước & Độ dày vật liệu: Yếu tố ảnh hưởng lớn nhất đến chi phí vật tư.
Diện tích triển khai của tôn/tấm inox tỷ lệ thuận với kích thước tủ, còn độ dày (1.0–2.5mm) quyết định khối lượng vật liệu tiêu thụ. Độ dày lớn giúp kết cấu vững, cánh ít võng, nhưng kéo theo chi phí chấn – hàn – mài cao hơn và chi phí vận chuyển nặng hơn. Với tủ khổ lớn hoặc lắp thiết bị nặng, cần bổ sung gân tăng cứng, nẹp cánh, tấm gá dày; những chi tiết này đều cộng chi phí. Phương án tối ưu là cân bằng độ dày với yêu cầu chịu lực thực tế để tránh “over-spec” không cần thiết.

Vật liệu: Giá sắp xếp theo thứ tự: Thép sơn tĩnh điện < Nhôm < Inox 304 < Inox 316.
Thép sơn tĩnh điện cho CAPEX tối ưu trong môi trường khô ráo; nhôm nhẹ, chống ăn mòn và không từ tính, phù hợp khu vực có yêu cầu về trọng lượng. Inox 304 kháng gỉ tốt cho công nghiệp nói chung, còn inox 316 có Mo giúp bền vững trước môi trường ven biển, hơi clo, tẩy rửa mạnh. Lựa chọn vật liệu đúng bối cảnh giúp hạ OPEX (ít bảo trì, ít thay thế) và tối ưu TCO.

Cấp bảo vệ IP/NEMA: Cấp bảo vệ càng cao, chi phí thiết kế và sản xuất càng tăng.
Để đạt IP65–IP67 hoặc NEMA 4/4X, yêu cầu mép hàn liên tục, gioăng EPDM/Silicone chất lượng, khóa đa điểm để ép đều, và đôi khi cần thử nước mô phỏng thực tế. Công đoạn bổ sung này làm tăng thời gian chế tạo và chi phí kiểm định, đổi lại là hiệu suất chắn bụi/nước cao và an toàn vận hành. Quý khách có thể đối chiếu bảng NEMA từ c3controls (NEMA Ratings) hoặc tổng quan thực hành tốt từ E‑Abel (Safety & Best Practices).

Phụ kiện và yêu cầu đặc biệt: Các loại khóa, bản lề, kính cường lực, thiết kế 2 lớp cánh… sẽ làm tăng chi phí.
Phụ kiện quyết định trải nghiệm vận hành và độ bền: khóa đa điểm, bản lề inox, tay cầm có khóa, kính quan sát, quạt lọc – cửa chớp, khe cáp/gland plate, ống thoát – cân bằng áp, bệ đỡ/mái hắt. Mỗi hạng mục thêm đều cần gia công/khoét lỗ tương ứng và kiểm soát kín nước, do đó làm tăng chi phí. Với ngành thực phẩm – dược, yêu cầu inox 304/316, bề mặt dễ vệ sinh và góc bo an toàn cũng là yếu tố cộng giá.

Số lượng đặt hàng: Đặt hàng số lượng lớn sẽ có đơn giá tốt hơn.
Đơn giá giảm khi sản xuất theo lô nhờ tiết kiệm set‑up, chuẩn hóa chương trình cắt – chấn, dùng chung jig/fixture và tối ưu vật tư. Các model “gia đình kích thước” (cùng chiều sâu, thay đổi cao – rộng) giúp tận dụng khuôn/dao và thời gian chờ máy. Đối với dự án dài hạn, lên kế hoạch đặt theo giai đoạn cũng giúp cân bằng tồn kho – tiến độ và tối ưu chi phí logistics.

Với cách tiếp cận trên, Quý khách có thể chủ động dự trù Giá vỏ tủ điện sơn tĩnh điện và xác định đúng cấu hình để tối ưu Chi phí gia công vỏ tủ điện. Tiếp theo là phần so sánh vỏ kim loại và vỏ nhựa dưới góc nhìn độ bền và TCO để hỗ trợ lựa chọn đầu tư phù hợp.

So Sánh Vỏ Tủ Điện Kim Loại Vs. Nhựa: Bài Toán Độ Bền & Chi Phí Sở Hữu (TCO)

Lựa chọn giữa vỏ tủ kim loại và nhựa là sự cân bằng giữa độ bền cơ học-chống va đập của kim loại và khả năng chống hóa chất-chi phí tối ưu của nhựa.

Sau phần chi phí – báo giá, quyết định quan trọng tiếp theo là chọn vật liệu vỏ tủ phù hợp bối cảnh vận hành. Lựa chọn đúng giúp tối ưu CAPEX, giảm OPEX và hạ tổng chi phí sở hữu (TCO) trong suốt vòng đời dự án. Dưới góc nhìn kỹ thuật, Cơ Khí Đại Việt gợi mở những khác biệt cốt lõi giữa vỏ tủ điện kim loại và vỏ tủ điện nhựa để Quý khách chốt cấu hình tự tin, tránh “over-spec” hoặc rủi ro thiếu bảo vệ.

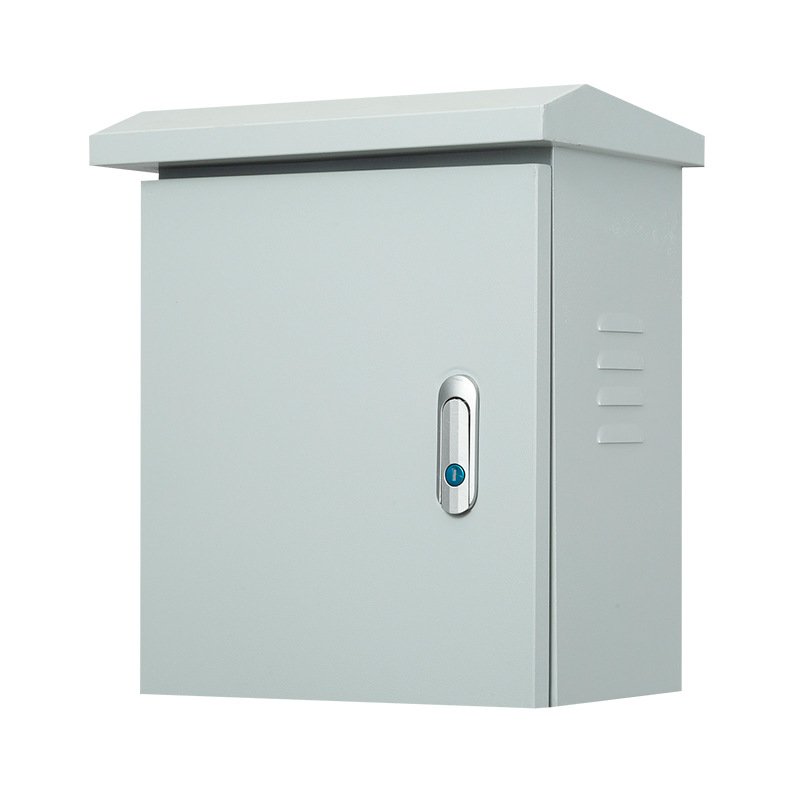

Vỏ tủ điện kim loại (Thép, Inox)

Ưu điểm: Vỏ tủ điện kim loại mang lại độ bền cơ học cao, chịu va đập và chịu tải treo/phụ kiện nặng tốt, rất phù hợp cho môi trường công nghiệp cường độ cao. Khung – cánh kim loại cho độ cứng vững, hạn chế vênh xoắn khi kích thước lớn, đồng thời tản nhiệt thụ động tốt hơn so với nhựa. Kim loại còn tạo hiệu ứng che chắn nhiễu điện từ (EMC) tự nhiên cho hệ thống có thiết bị nhạy cảm, giúp ổn định tín hiệu và giảm sự cố nhiễu. Về vật liệu, thép sơn tĩnh điện cho CAPEX tối ưu trong nhà; inox 304/316 chống ăn mòn tốt ở khu vực ẩm, thực phẩm, ven biển. Khi cần cấp bảo vệ cao như NEMA 4/4X hoặc IP66, kết cấu kim loại với gioăng – mối ghép chuẩn hóa thường dễ đạt hiệu suất kín nước – kín bụi cao (tham khảo tổng quan NEMA tại c3controls).

Nhược điểm: Trọng lượng lớn hơn, kéo theo chi phí vận chuyển – treo lắp cao hơn so với nhựa, nhất là với tủ cỡ lớn. Thép sơn tĩnh điện có nguy cơ ăn mòn khi lớp phủ bị xước; cần bảo trì sơn định kỳ ở môi trường khắc nghiệt, nếu không TCO sẽ đội lên theo thời gian. CAPEX của inox 304/316 cao hơn đáng kể so với thép và nhựa, yêu cầu gia công hàn – mài kỹ, thời gian chế tạo dài. Để đạt IP65–IP67, mép hàn liên tục, gioăng chất lượng, khóa đa điểm… là các hạng mục phải đầu tư nghiêm túc, làm tăng chi phí nghiệm thu.

Vỏ tủ điện nhựa (Polycarbonate, ABS)

Ưu điểm: Vỏ tủ điện nhựa (PC/ABS) nhẹ, cách điện hoàn toàn, giảm rủi ro rò chạm, thuận lợi cho lắp đặt trên cao hoặc trên cột. Theo cơ sở dữ liệu kỹ thuật, PC/ABS có đặc tính bền, nhẹ và có thể chống tia UV khi được ổn định hóa, mức chi phí thường thấp hơn kim loại và phù hợp dùng trong nhà lẫn ngoài trời ở nhiều ứng dụng thông dụng. Nhựa không bị gỉ và có khả năng kháng hóa chất tốt, hữu ích ở trạm xử lý nước – môi trường ẩm. Với thiết kế đúng, nhựa vẫn có thể đạt cấp IP65–IP67 nhờ gioăng – khóa đạt chuẩn, đồng thời dễ gia công khoét lỗ phụ kiện.

Nhược điểm: Khả năng chịu va đập mạnh và độ cứng vững tổng thể kém hơn kim loại ở cùng kích thước; lắp thiết bị nặng cần gia cường hoặc dùng đế – khung phụ. Nhựa có nguy cơ lão hóa bởi tia UV nếu không có phụ gia ổn định; độ bền cơ – thẩm mỹ suy giảm nhanh ở nắng gắt. Nhựa không tạo lá chắn EMC; nếu hệ thống yêu cầu chống nhiễu, cần giải pháp che chắn bổ sung, làm tăng chi phí và độ phức tạp. Dải nhiệt vận hành và khả năng chịu lửa của một số cấp ABS hạn chế hơn so với vỏ kim loại, cần kiểm tra kỹ tiêu chuẩn khi dùng ngoài trời hoặc gần nguồn nhiệt.

Ghi chú: Cấp IP/NEMA được xác định bởi thiết kế – gioăng – kết cấu, không chỉ bởi vật liệu (tham khảo hướng dẫn tổng quan tại c3controls và một số nhà sản xuất như Polycase/E‑Abel).

Bài toán TCO: Khi nào nên chọn loại nào?

Chọn kim loại khi cần cứng vững, chịu tải nặng, có nguy cơ va đập, hoặc yêu cầu EMC nghiêm ngặt (ví dụ tủ điều khiển có biến tần/VFD, hệ thống đo lường nhạy). Trong nhà máy cơ khí, khu vực lưu thông xe nâng, vỏ tủ điện kim loại giúp hệ thống an toàn trước tác động bất ngờ, giảm rủi ro dừng máy. Với ngoài trời khắc nghiệt hoặc ven biển, inox 316/NEMA 4X giúp duy trì tuổi thọ, hạn chế chi phí bảo trì bề mặt. Dù CAPEX cao hơn, tổng chi phí sở hữu được kiểm soát do ít hư hỏng cơ học và độ ổn định vận hành.

Chọn nhựa cho môi trường có hơi ẩm/hóa chất, yêu cầu trọng lượng nhẹ (gắn cột, treo tường mỏng), hoặc ngân sách hạn chế và khu vực ít va đập. Với PC/ABS ổn định UV, tủ ngoài trời cho hệ đo đếm, IoT/SCADA, trạm quan trắc vẫn đáp ứng tốt chỉ số IP khi thiết kế đúng. Nhựa giúp rút ngắn thời gian lắp đặt, giảm chi phí logistics, không cần sơn chống gỉ – từ đó tối ưu OPEX. Để đảm bảo TCO, nên chọn model có gioăng chất lượng, chèn ren kim loại tại điểm bắt vít, và xác nhận dải nhiệt vận hành từ nhà sản xuất.

• Khuyến nghị kỹ thuật nhanh: Môi trường va đập/EMC → ưu tiên kim loại; môi trường ẩm/hóa chất, tải nhẹ → ưu tiên nhựa.
• Chuẩn bảo vệ: IP/NEMA đạt hay không phụ thuộc thiết kế; hãy yêu cầu nhà cung cấp nêu rõ cấp kiểm định dự kiến.
• Tối ưu TCO: Xem xét chi phí vòng đời gồm bảo trì bề mặt, thay thế phụ kiện, thất thoát do downtime – không chỉ giá mua ban đầu.

Phân tích trên giúp Quý khách khóa lựa chọn vật liệu sát bối cảnh thực tế, tối ưu hiệu suất vận hành và chi phí sở hữu. Tiếp nối là các xu hướng thiết kế hiện đại như module, giải pháp chống ăn mòn chuyên sâu và tích hợp giám sát/IoT để hoàn thiện cấu hình vỏ tủ cho giai đoạn vận hành dài hạn.

Xu Hướng Thiết Kế Vỏ Tủ Điện Hiện Đại: Module, Chống Ăn Mòn, Tích Hợp Giám Sát/IoT

Các thiết kế vỏ tủ điện hiện đại đang hướng tới tính module hóa linh hoạt, vật liệu siêu bền chống ăn mòn và khả năng tích hợp thiết bị giám sát thông minh IoT.

Ở phần trước, Quý khách đã cân nhắc chọn vỏ kim loại hay nhựa dưới góc nhìn độ bền và TCO. Bước tiếp theo để “khóa cấu hình” dài hạn là áp dụng các xu hướng thiết kế mới: vỏ tủ điện module linh hoạt, lựa chọn vật liệu tối ưu chống ăn mòn theo môi trường, cùng nền tảng giám sát từ xa cho bảo trì chủ động. Các quyết định này giúp kiểm soát OPEX, giảm downtime và giữ vững an toàn vận hành theo chuẩn IP/NEMA được khuyến nghị bởi các tài liệu kỹ thuật uy tín (ví dụ hướng dẫn NEMA của c3controls). Kết thúc phần này, Quý khách sẽ thấy vì sao cần một đối tác có năng lực thiết kế – sản xuất đồng bộ để hiện thực hóa giải pháp.

Thiết kế dạng Module linh hoạt

Cho phép lắp ghép, mở rộng và tùy chỉnh dễ dàng theo từng giai đoạn của dự án. Kiến trúc module giúp Quý khách chia tủ thành các khoang chức năng rõ ràng (nguồn – điều khiển – I/O – mạng – HMI), lắp ghép theo nhu cầu hiện tại và mở rộng theo roadmap. Kích thước “gia đình” (chuẩn chiều sâu, thay đổi cao – rộng) cho phép chuẩn hóa tấm gá, thanh DIN, nẹp cánh và plate đáy, giảm chi phí set-up. Các kit ghép dãy (baying kit), chân đế, ray treo, gland plate tiêu chuẩn hỗ trợ mở rộng không cắt hàn lại kết cấu chính. Nhờ đó Quý khách triển khai theo pha, tối ưu CAPEX ban đầu và vẫn đảm bảo khả năng nâng cấp khi dây chuyền tăng tải.

Tiết kiệm thời gian lắp đặt và bảo trì. Vỏ module tốt thường có bản lề tháo nhanh, bu-lông captive, plate tháo rời và sẵn sàng ren chờ giúp rút ngắn thời gian lắp phụ kiện. Việc chuẩn hóa điểm bắt, vị trí thanh DIN và tấm gá giúp kỹ sư đi dây gọn, giảm sai số lắp đặt. Khi bảo trì, có thể kéo plate ra ngoài để xử lý, hạn chế dừng máy; cấu trúc rõ ràng cũng giúp MTTR giảm đáng kể. Kết hợp với thiết kế khe cáp/gland plate đúng chuẩn IP, việc thêm cáp sau này vẫn đảm bảo kín bụi – kín nước theo cấp công bố (tham chiếu khái niệm IP/NEMA trong các hướng dẫn chuyên môn như c3controls và E‑Abel).

Vật liệu composite và hợp kim mới

Nghiên cứu các vật liệu mới nhẹ hơn, bền hơn và có khả năng chống ăn mòn vượt trội. Bên cạnh thép sơn tĩnh điện và inox 304/316, dòng vỏ bằng nhôm và composite PC/ABS được ưa chuộng nhờ trọng lượng nhẹ, không từ tính và kháng ăn mòn. Dữ liệu thị trường ghi nhận PC/ABS bền, nhẹ và có thể chống tia UV khi được ổn định hóa, phù hợp lắp đặt trong nhà lẫn ngoài trời thông dụng. Với môi trường ven biển/hơi clo, inox 316 là lựa chọn bền vững về TCO; còn nhôm cho lợi thế vận chuyển, treo cột, giảm tải kết cấu. Cốt lõi là “đúng vật liệu – đúng môi trường” để giảm bảo trì và kéo dài tuổi thọ thiết bị điện bên trong.

Tối ưu hóa cho các ngành công nghiệp đặc thù. Mỗi ngành đặt ra bộ tiêu chí riêng về vệ sinh, hóa chất, thời tiết và ràng buộc kỹ thuật. Một số gợi ý cấu hình điển hình:

• Thực phẩm – đồ uống: ưu tiên inox 304/316, bề mặt dễ vệ sinh, góc bo an toàn; gioăng silicone/EPDM chất lượng.
• Xử lý nước – hóa chất: PC/ABS ổn định UV hoặc inox 316; kiểm soát vật liệu gioăng và phụ kiện chống ăn mòn.
• Năng lượng ngoài trời: thép sơn tĩnh điện đạt IP65/NEMA 4, hoặc nhôm để giảm trọng lượng; mái hắt và bệ đỡ chống mưa tạt.
• Khu vực ven biển: inox 316 hoặc nhôm sơn, hạn chế điểm hở; phụ kiện inox và vít chống gỉ.

Khuyến nghị IP65–IP67 hoặc NEMA 4/4X cho môi trường khắc nghiệt dựa trên các hướng dẫn kỹ thuật công khai về IP/NEMA.

Tích hợp giám sát từ xa (IoT)

Gắn các cảm biến nhiệt độ, độ ẩm, trạng thái cửa tủ. Một Vỏ tủ điện thông minh có thể tích hợp cảm biến nhiệt độ – độ ẩm, công tắc cửa, cảm biến nước rò, rung động cho ổ khóa, thậm chí cảm biến khói vi sai. Dữ liệu đưa về PLC/RTU hoặc gateway IoT để ghi log và đồng bộ lên dashboard. Khi thiết kế, Cơ Khí Đại Việt bố trí sẵn điểm gắn cảm biến, cút cáp/gland chống nước và nguồn phụ 24VDC cho IoT, đảm bảo không làm suy giảm cấp IP. Với ứng dụng ngoài trời, chúng tôi cân nhắc lỗ thoát – cân bằng áp và vị trí đặt ăng-ten để chất lượng tín hiệu ổn định mà vẫn kín nước.

Cho phép giám sát và cảnh báo từ xa, hỗ trợ bảo trì tiên đoán và tăng cường an ninh. Dữ liệu thời gian thực giúp kích hoạt cảnh báo khi vượt ngưỡng nhiệt – ẩm, cửa mở trái phép, nước xâm nhập; cảnh báo có thể đẩy về SCADA, email hoặc ứng dụng chat doanh nghiệp. Phân tích xu hướng nhiệt – ẩm và chu kỳ mở cửa hỗ trợ bảo trì tiên đoán, lên lịch vệ sinh lưới lọc – quạt và đánh giá hiệu quả tản nhiệt. Nhật ký truy cập tủ và cảnh báo xâm nhập nâng mức an ninh vật lý. Đây là bước tiến thẳng tới tối ưu OPEX: ít dừng máy, ít sự cố, quyết định dựa trên dữ liệu – đúng lúc – đúng việc.

Để đảm bảo tính tuân thủ, Quý khách có thể đối chiếu các khuyến nghị IP/NEMA từ nguồn chuyên môn như c3controls (Guide to NEMA Ratings) và tổng quan an toàn – thực hành tốt tại E‑Abel (Enclosure Safety & Best Practices). Những nền tảng này giúp bảo toàn cấp bảo vệ khi bổ sung cảm biến, cáp và phụ kiện. Ở phần kế tiếp, Quý khách sẽ thấy vì sao Cơ Khí Đại Việt là đối tác phù hợp để biến các xu hướng này thành giải pháp vận hành hiệu quả – từ tư vấn, bản vẽ kỹ thuật đến sản xuất – nghiệm thu trọn gói.

Tại Sao Chọn Cơ Khí Đại Việt Làm Đối Tác Toàn Diện? (Năng Lực Xưởng – Tùy Biến – Bảo Hành Tận Nơi)

Với hơn 10 năm kinh nghiệm và xưởng gia công trực tiếp, Cơ Khí Đại Việt mang đến giải pháp vỏ tủ điện “may đo” tùy biến cao, tối ưu chi phí và bảo hành tận nơi.

Sau phần xu hướng thiết kế (module, chống ăn mòn, IoT), bước quan trọng là chọn một đối tác đủ năng lực để biến yêu cầu kỹ thuật thành sản phẩm ổn định ngoài hiện trường. Cơ Khí Đại Việt cam kết đồng hành trọn vòng đời dự án: tư vấn chuẩn hóa thông số IP/NEMA, thiết kế 2D/3D, sản xuất – kiểm định – nghiệm thu và hỗ trợ vận hành. Mục tiêu của chúng tôi là giúp Quý khách đạt hiệu suất vận hành cao, kiểm soát CAPEX và hạ OPEX.

Năng lực sản xuất trực tiếp tại xưởng với hơn 10 năm kinh nghiệm

Chúng tôi sở hữu nhà xưởng hiện đại với máy cắt laser, chấn CNC và robot hàn, cho phép kiểm soát sai số, độ phẳng và độ cứng vững của vỏ tủ điện ở kích thước lớn. Nhờ chủ động toàn bộ chuỗi gia công, Quý khách nhận được sản phẩm nhất quán về thẩm mỹ – cơ khí – khả năng kín bụi/kín nước. Quan trọng hơn, việc đạt cấp bảo vệ IP65–IP67 hoặc NEMA 3R/4/4X phụ thuộc vào chất lượng thiết kế, gioăng và mối ghép; chúng tôi triển khai theo hướng dẫn kỹ thuật công khai (tham khảo c3controls – NEMA Ratings).

• Thiết bị chủ lực: cắt laser tấm, chấn CNC, hàn MIG/TIG/robot, mài – xử lý bề mặt, sơn tĩnh điện buồng kín.
• Quy trình chất lượng: kiểm tra vật tư đầu vào, test lắp – độ kín cánh, rà gioăng, nghiệm thu ngoại quan và lắp phụ kiện.
• Chuẩn bảo vệ: cấu hình theo yêu cầu IP/IEC 60529; khuyến nghị NEMA 3R/4/4X cho môi trường ngoài trời hoặc ăn mòn.

Kết quả là Quý khách có bộ vỏ vững chắc, đồng đều và sẵn sàng cho lắp thiết bị điện bên trong mà không cần chỉnh sửa nhiều tại hiện trường.

Giải pháp “may đo” linh hoạt theo mọi yêu cầu bản vẽ

Chúng tôi nhận thiết kế – gia công theo bản vẽ 2D/3D hoặc từ ý tưởng sơ bộ của Quý khách, chuẩn hóa thành bộ hồ sơ kỹ thuật hoàn chỉnh. Tất cả thông số đều có thể tùy biến để phù hợp không gian lắp đặt, dây cáp, phụ kiện và cấp bảo vệ dự kiến. Cách tiếp cận “may đo” giúp tối ưu tổng chi phí sở hữu (TCO) vì tủ vừa khít nhu cầu hiện tại và sẵn sàng mở rộng.

• Vật liệu: thép sơn tĩnh điện, thép mạ kẽm, inox 304/316, nhôm; cân nhắc theo môi trường và ngân sách.
• Thông số: kích thước, độ dày tôn, màu sơn, kiểu cửa – khóa, bản lề, vị trí khoét lỗ – gland plate.
• Phụ kiện: thanh DIN, tấm gá, máng/cữ đi dây, quạt – lọc gió, lỗ thoát – cân bằng áp, chân đế/treo tường.
• Chuẩn bảo vệ: tư vấn IP65–IP67 hoặc NEMA 3R/4/4X dựa trên mức độ bụi, nước, hóa chất và tia UV.

Đội ngũ kỹ sư của chúng tôi phối hợp chặt chẽ với Quý khách để chốt bản vẽ, lịch giao và phương án đóng gói – vận chuyển an toàn.

Tối ưu chi phí tổng sở hữu (TCO) và thời gian giao hàng

Sản xuất trực tiếp không qua trung gian giúp giá thành cạnh tranh và rút ngắn lead time, đặc biệt có lợi cho dự án gấp. Chúng tôi chuẩn hóa module kết cấu, phụ kiện phổ biến và vật liệu sẵn kho để giảm thời gian set-up, đồng thời giữ ổn định chất lượng qua nhiều lô sản xuất. Với cấu hình đúng, Quý khách giảm chi phí bảo trì sơn/lớp phủ, hạn chế downtime nhờ vỏ tủ chắc chắn và chống xâm nhập tốt.

• Giảm CAPEX: cấu trúc module – tiêu chuẩn hóa chi tiết giúp tiết kiệm gia công lặp lại.
• Giảm OPEX: vỏ tủ đạt cấp bảo vệ phù hợp làm tăng tuổi thọ thiết bị, giảm sự cố do bụi – nước.
• Rút ngắn giao hàng: chủ động vật tư – lịch máy; bố trí ca kíp cho đơn hàng thời gian thực.

Chúng tôi minh bạch tiến độ, cập nhật theo mốc sản xuất và hỗ trợ nghiệm thu nhanh tại xưởng hoặc tại công trình.

Chính sách bảo hành và hỗ trợ kỹ thuật tận tâm

Chúng tôi thiết lập chính sách bảo hành rõ ràng và hỗ trợ tại chỗ khi cần, giúp Quý khách yên tâm trong suốt vòng đời sử dụng. Kỹ sư của Cơ Khí Đại Việt luôn sẵn sàng tư vấn cấu hình, kiểm tra hiện trường, hướng dẫn lắp đặt – vận hành và khuyến nghị bảo trì định kỳ. Với các dự án ngoài trời hoặc môi trường ăn mòn, chúng tôi đưa ra checklist kiểm soát để duy trì cấp bảo vệ IP/NEMA công bố.

• Hồ sơ giao hàng: bản vẽ 2D/3D, BOM, hướng dẫn lắp đặt và checklist kiểm tra.
• Hỗ trợ kỹ thuật: tư vấn lựa chọn vật liệu – gioăng – phụ kiện theo chuẩn IP/IEC 60529, NEMA 3R/4/4X.
• Dịch vụ sau bán: bảo trì theo lịch, thay thế phụ kiện, cải tiến – mở rộng theo nhu cầu mới.

“Vỏ tủ điện của Cơ Khí Đại Việt đạt chất lượng gia công tốt, giao đúng hẹn. Lắp đặt ngoài trời vẫn kín nước và chắc chắn, đội kỹ thuật hỗ trợ rất nhanh.”

— Quản lý bảo trì, Nhà máy sản xuất tại TP.HCM

Nếu Quý khách còn thắc mắc về vật liệu, cấp bảo vệ hay thời gian giao hàng, mục Câu Hỏi Thường Gặp ngay sau sẽ hỗ trợ giải đáp.

Câu Hỏi Thường Gặp (FAQ)
