Vỏ Tủ Điện Ngoài Trời Là Gì? Ứng Dụng Và Lợi Ích Cho Doanh Nghiệp

Giới thiệu định nghĩa vỏ tủ điện ngoài trời, một thiết bị thiết yếu để bảo vệ khí cụ điện khỏi các yếu tố môi trường khắc nghiệt và đảm bảo an toàn vận hành.

Trong mọi hệ thống điện đặt ngoài trời, Vỏ tủ điện ngoài trời là lớp bảo vệ tối quan trọng giúp thiết bị vận hành ổn định, an toàn và bền bỉ trước mưa nắng, bụi bẩn và dao động nhiệt. Cơ Khí Đại Việt thiết kế và sản xuất theo yêu cầu dự án, dựa trên bản vẽ kỹ thuật và thông số thực tế, để tối ưu tổng chi phí sở hữu (TCO) và rủi ro vận hành cho Quý khách. Nếu Quý khách đang cần “vỏ tủ điện ngoài trời là gì” và “công dụng vỏ tủ điện ngoài trời”, phần dưới đây sẽ cung cấp nền tảng chuẩn xác để ra quyết định.

Định nghĩa: Vỏ tủ điện ngoài trời là gì?

• Lớp vỏ chứa và bảo vệ khí cụ điện: Vỏ tủ là kết cấu kim loại hoặc composite dùng để bố trí MCCB/MCB, contactor, PLC, biến tần, đồng hồ đo, terminal, thanh DIN, tấm panel gá thiết bị và phụ kiện cáp. Cấu trúc tiêu chuẩn gồm thân vỏ, cửa, bản lề, khóa, gioăng chống nước, tấm lưng hoặc panel tháo rời, chân đế/giá treo. Độ dày vỏ thường từ 1.0 đến 2.5 mm tùy tải trọng và kích thước, đảm bảo độ cứng và hạn chế biến dạng khi vận chuyển, lắp đặt.

• Chức năng chống tác động môi trường: Tủ được thiết kế để kháng bụi và kháng nước theo cấp IP (ví dụ IP54–IP65 cho lắp đặt ngoài trời), sử dụng gioăng kín, mép gấp dạng labyrint và khe thoát nước để ngăn thấm. Ở vị trí nắng gắt hoặc mưa tạt, có thể tích hợp mái che, tấm hướng nước, hoặc cửa 2 lớp để tăng bảo vệ và giảm nhiệt bức xạ. Tham khảo thêm về phân loại IP theo tiêu chuẩn IEC 60529 tại IP Code để chọn mức phù hợp cho ứng dụng thực tế.

• An toàn cho người vận hành: Cửa tủ dùng khóa an toàn, có điểm tiếp địa, thanh nối đất (PE) và nhãn cảnh báo rõ ràng để hạn chế nguy cơ giật điện, phóng điện bề mặt và chập cháy. Thiết kế đúng kỹ thuật giúp thuận tiện thao tác đóng cắt, nghiệm thu PCCC, đồng thời giảm rủi ro sự cố khi trời mưa hoặc ẩm cao. Quý khách có thể Tìm hiểu chung về Vỏ tủ điện để nắm khái niệm tổng quát trước khi đi vào cấu hình ngoài trời.

Ứng dụng thực tế trong các ngành công nghiệp

• Tủ chiếu sáng công cộng, đèn đường: Tủ chứa bộ điều khiển thời gian/astronomical timer, thiết bị bảo vệ và truyền thông cho hệ thống chiếu sáng đô thị. Kết cấu chịu mưa tạt, có khoang thao tác và không gian đấu nối đủ rộng giúp đội vận hành làm việc nhanh, an toàn ngay trên tuyến đường. Với các dự án nâng cấp, chúng tôi tối ưu kích thước để tương thích đế tủ sẵn có, rút ngắn thời gian cắt điện.

• Tủ phân phối cho trạm biến áp, BTS viễn thông: Yêu cầu ưu tiên là ổn định, chống xâm nhập bụi mịn, côn trùng và chống ăn mòn bề mặt. Các giải pháp như cửa 2 lớp, lọc thông gió và lõi hút ẩm giúp cải thiện hiệu suất vận hành tại điểm đặt xa dân cư. Với khu vực ẩm mặn, Inox 304 là lựa chọn có tỷ lệ LCC/TCO tối ưu hơn so với thép sơn khi xét chu kỳ bảo trì dài hạn.

• Tủ điều khiển máy bơm, hệ thống tưới tiêu: Vỏ đạt IP phù hợp giúp thiết bị điều khiển bơm hoạt động ổn định cạnh kênh rạch, hồ chứa hoặc trạm bơm dã chiến. Thiết kế thường tích hợp máng cáp chống nước, đầu cáp (cable gland) chống thấm, vị trí thoát nước đáy để hạn chế đọng ẩm. Tuổi thọ biến tần/contactor được cải thiện rõ khi nhiệt và độ ẩm được kiểm soát tốt.

• Tủ cho công trình xây dựng, khu công nghiệp, nhà máy, năng lượng mặt trời: Nhu cầu đa dạng từ tủ tạm công trường, tủ phân phối, tủ đo đếm đến tủ string PV. Chúng tôi chuẩn hóa cụm chi tiết lỗ chờ, thanh gá, panel và phương án thông gió để rút ngắn lead-time mà vẫn đảm bảo tiêu chí IP và an toàn cơ điện. Hồ sơ đi kèm gồm bản vẽ kỹ thuật, danh mục vật tư và hướng dẫn lắp đặt tại hiện trường.

Lợi ích khi đầu tư vỏ tủ điện ngoài trời chất lượng cao

• Tăng tuổi thọ thiết bị: Bao che đúng chuẩn IP và vật liệu phù hợp giúp giảm sốc nhiệt, ẩm xâm nhập và ăn mòn linh kiện, kéo dài tuổi thọ MCCB, PLC, biến tần. Điều này trực tiếp cải thiện hiệu suất vận hành, giảm sự cố dừng máy và tối ưu chi phí vòng đời (LCC) của hệ thống.

• Giảm chi phí bảo trì & sửa chữa: Lựa chọn vật liệu đúng môi trường (Inox 304 cho ẩm mặn; thép sơn tĩnh điện cho khu vực khô ráo) kết hợp độ dày vỏ 1.0–2.5 mm giúp hạn chế biến dạng, bong sơn, han gỉ. Chi phí OPEX giảm nhờ ít lần gọi bảo trì, ít thay thế phụ tùng do tác nhân thời tiết.

• An toàn lao động & phòng chống cháy nổ: Cửa khóa an toàn, tiếp địa chuẩn, bố trí thiết bị hợp lý làm giảm rủi ro hồ quang và phóng điện bề mặt khi độ ẩm cao. Hệ thống tủ đạt chuẩn IP thích hợp đặt nơi công cộng, hạn chế truy cập trái phép và sự cố chập cháy ảnh hưởng khu vực xung quanh.

• Nâng cao tính chuyên nghiệp & thẩm mỹ công trình: Bề mặt đồng nhất, nhận diện thương hiệu sắc nét, bố trí cáp gọn gàng tạo ấn tượng chuyên nghiệp khi bàn giao và nghiệm thu. Đây là lợi ích mềm nhưng tác động rõ đến chất lượng tổng thể của dự án và độ tin cậy vận hành dài hạn.

Trong các phần kế tiếp, Cơ Khí Đại Việt sẽ phân tích chi tiết cấu hình cửa, vật liệu, tiêu chuẩn IP và thông số cốt lõi để Quý khách dễ dàng lựa chọn. Trước hết, chúng ta sẽ đi vào nhóm tiêu chí phân loại theo cấu hình cửa: 1 lớp, 2 lớp, cửa mica, thông gió và có mái che.

Phân Loại Vỏ Tủ Ngoài Trời Theo Cấu Hình Cửa: 1 Lớp, 2 Lớp, Cửa Mica, Thông Gió, Có Mái Che

Phân tích các loại vỏ tủ điện ngoài trời phổ biến dựa trên cấu trúc cửa và tính năng đặc biệt, giúp lựa chọn giải pháp phù hợp với yêu cầu bảo vệ và vận hành.

Tiếp nối phần tổng quan về khái niệm và lợi ích, đây là nhóm tiêu chí rất thực tế để Quý khách ra quyết định: chọn cấu hình cửa nào để đảm bảo cấp bảo vệ IP, an toàn thao tác và hiệu suất tản nhiệt. Việc chọn đúng ngay từ đầu giúp tối ưu CAPEX, giảm OPEX và nâng tuổi thọ thiết bị bên trong, nhất là ở môi trường mưa tạt, bụi mịn và biên độ nhiệt lớn.

Vỏ tủ điện 1 lớp cửa

Thiết kế cơ bản và phổ biến nhất, chỉ có một lớp cánh cửa bên ngoài. Kiểu này phù hợp các hệ thống đơn giản, ít thiết bị sinh nhiệt, khi yêu cầu bảo vệ ở mức tiêu chuẩn như IP54. Cấu trúc thân – cửa – gioăng một lớp giúp thi công nhanh, thời gian giao hàng ngắn và dễ tùy biến lỗ chờ cáp. Với dự án cần tiến độ gấp, đây là lựa chọn mang lại hiệu quả chi phí tốt và đáp ứng nghiệm thu nhanh.

Ưu điểm: Chi phí thấp, cấu trúc đơn giản, dễ dàng truy cập thiết bị. Một lớp cửa cho phép mở/đóng nhanh khi bảo trì, rút ngắn MTTR và thuận tiện đi lại cáp, lắp đặt MCCB/MCB, contactor, PLC. Nhờ số lượng chi tiết ít, rủi ro hỏng hóc cơ khí giảm và việc thay gioăng, khóa cũng đơn giản. Ở khu vực khô ráo, ít mưa tạt trực diện, tủ 1 lớp cửa vẫn đảm bảo hiệu suất vận hành tốt.

Nhược điểm: Mức độ bảo vệ thấp hơn so với loại 2 lớp cửa. Khi mở cửa để thao tác, người vận hành tiếp cận gần với khí cụ điện; lớp chắn phụ không có nên mức an toàn giảm. Khả năng cản bụi/nước cũng hạn chế hơn, đặc biệt trong mưa gió mạnh. Nếu khu vực lắp đặt có tia nước áp lực hoặc yêu cầu IP cao (IP55–IP65), Quý khách nên cân nhắc cấu hình 2 lớp.

Vỏ tủ điện 2 lớp cửa

Bao gồm một lớp cánh bên ngoài và một lớp cánh bên trong (thường có gioăng kín). Lớp cửa trong tạo buồng bảo vệ thứ hai cho thiết bị, kết hợp mép gấp kiểu “labyrinth” và gioăng kín để tăng khả năng chống bụi/nước. Thiết kế này thường dùng panel trong để gá thiết bị, giúp đấu nối gọn gàng và thuận tiện kiểm tra.

Ưu điểm: IP cao hơn, an toàn hơn khi thao tác. Cửa trong vẫn khép kín khi mở cửa ngoài, giảm rủi ro tiếp xúc phần dẫn điện và hạn chế bụi, nước xâm nhập trong lúc bảo trì. Với thiết kế đúng chuẩn, hệ tủ 2 lớp có thể đạt dải IP cao hơn (tối thiểu IP54 và có thể lên IP55–IP65 tùy cấu hình gioăng, lỗ cáp, thông gió). Điều này trực tiếp nâng độ tin cậy vận hành và giảm sự cố do ẩm.

Thường được yêu cầu cho các ứng dụng quan trọng, cần độ tin cậy cao. Điển hình như trạm bơm, chiếu sáng đô thị, viễn thông BTS, tủ đặt ven biển hoặc nơi có sương muối. Khi kết hợp đúng vật liệu vỏ và phụ kiện chống thấm, tủ 2 lớp cho TCO tốt trong chu kỳ nhiều năm. Nếu môi trường ẩm mặn, Quý khách có thể tham khảo vật liệu inox tại Vỏ tủ điện inox đa dạng mẫu mã để tối ưu độ bền.

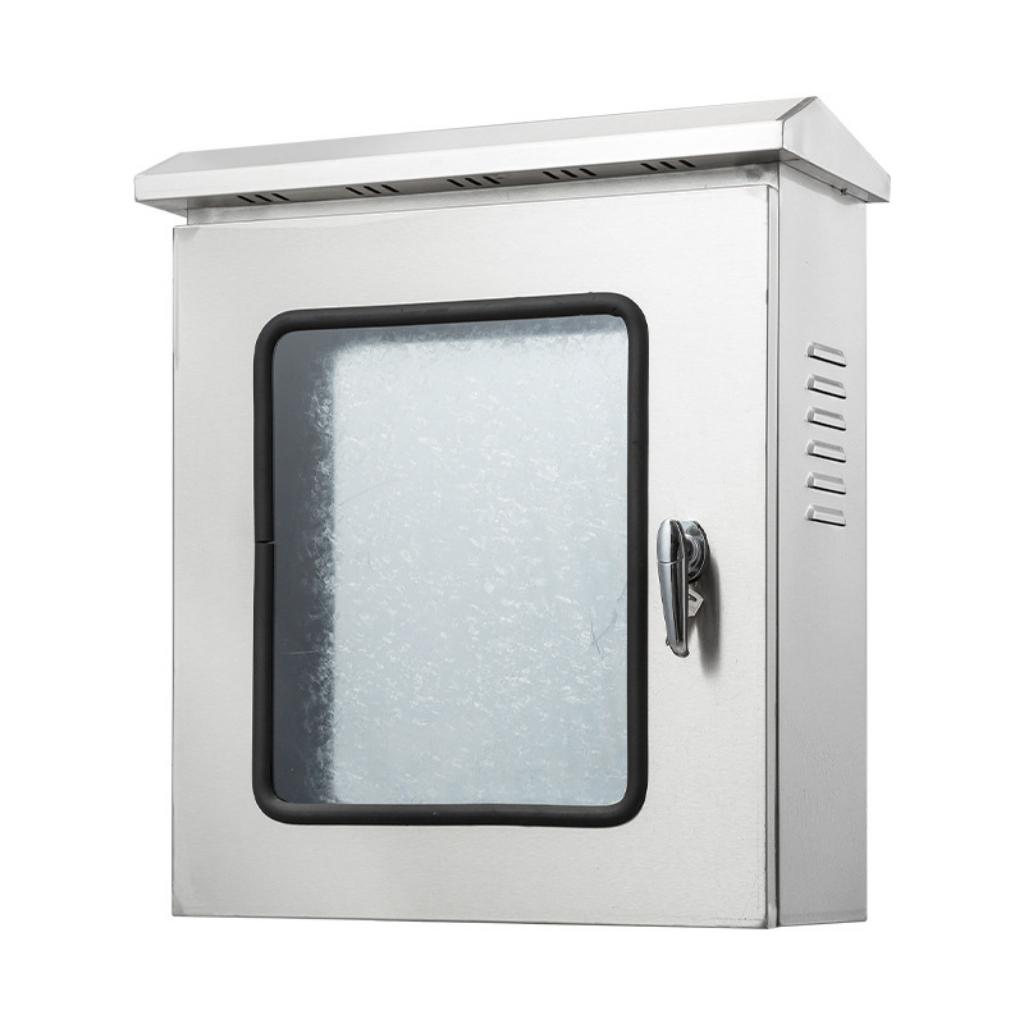

Tùy chọn cửa sổ Mica trong suốt

Trên cánh cửa được khoét một ô và lắp tấm nhựa Mica trong suốt. Ô quan sát giúp nhận diện trạng thái đèn báo, đồng hồ đo mà không cần mở tủ, giữ kín gioăng và hạn chế thất thoát nhiệt. Khi gia công, tấm Mica được bắt vít kín hoặc keo bịt và bổ sung viền gioăng để duy trì cấp bảo vệ.

Công dụng: Quan sát trạng thái vận hành mà không mở tủ. Tính năng này giúp giảm số lần mở cửa, hạn chế bụi/nước xâm nhập, đặc biệt hữu ích khi trời mưa hoặc môi trường nhiều bụi mịn. Đội vận hành có thể kiểm tra nhanh tình trạng MCCB, đèn cảnh báo, đồng hồ A/V, giảm thời gian vòng kiểm.

Hữu ích cho kiểm tra nhanh, giảm tần suất mở cửa tủ. Với các điểm đặt xa, cửa sổ Mica góp phần rút ngắn thời gian chẩn đoán sự cố và tăng hệ số sẵn sàng. Để bảo vệ tầm nhìn lâu dài, nên cân nhắc phủ lớp chống UV cho tấm Mica và bố trí ô quan sát tránh hướng nắng gắt.

Thiết kế có khe thông gió hoặc quạt hút

Trên cánh cửa hoặc hông tủ có các khe chớp (louver) hoặc vị trí lắp quạt hút. Thông gió chủ động/thu động giúp cải thiện nhiệt độ trong tủ, đặc biệt khi dùng biến tần, nguồn công suất lớn hoặc thiết bị truyền thông nhiệt cao. Các khe chớp được dập hướng xuống, kết hợp lưới lọc bụi để hạn chế côn trùng.

Mục đích: Tản nhiệt cho thiết bị sinh nhiệt cao bên trong. Nhiệt độ bên trong giảm sẽ kéo dài tuổi thọ linh kiện bán dẫn và tụ điện, nâng hiệu suất vận hành tổng thể. Thiết kế đường khí vào/ra hợp lý giúp tạo lưu thông, hạn chế điểm nóng cục bộ.

Lưu ý: Các khe thông gió phải chống nước tạt vào. Cần sử dụng chớp mưa, kết cấu labyrint và phễu thoát nước để giữ IP theo yêu cầu. Nếu lắp quạt, nên chọn quạt có lọc và nắp che mưa; các đầu cáp dùng cable gland chống thấm để không trở thành điểm yếu IP. Tham khảo thêm phân hạng IP theo IEC 60529 tại IP Code để chọn mức phù hợp.

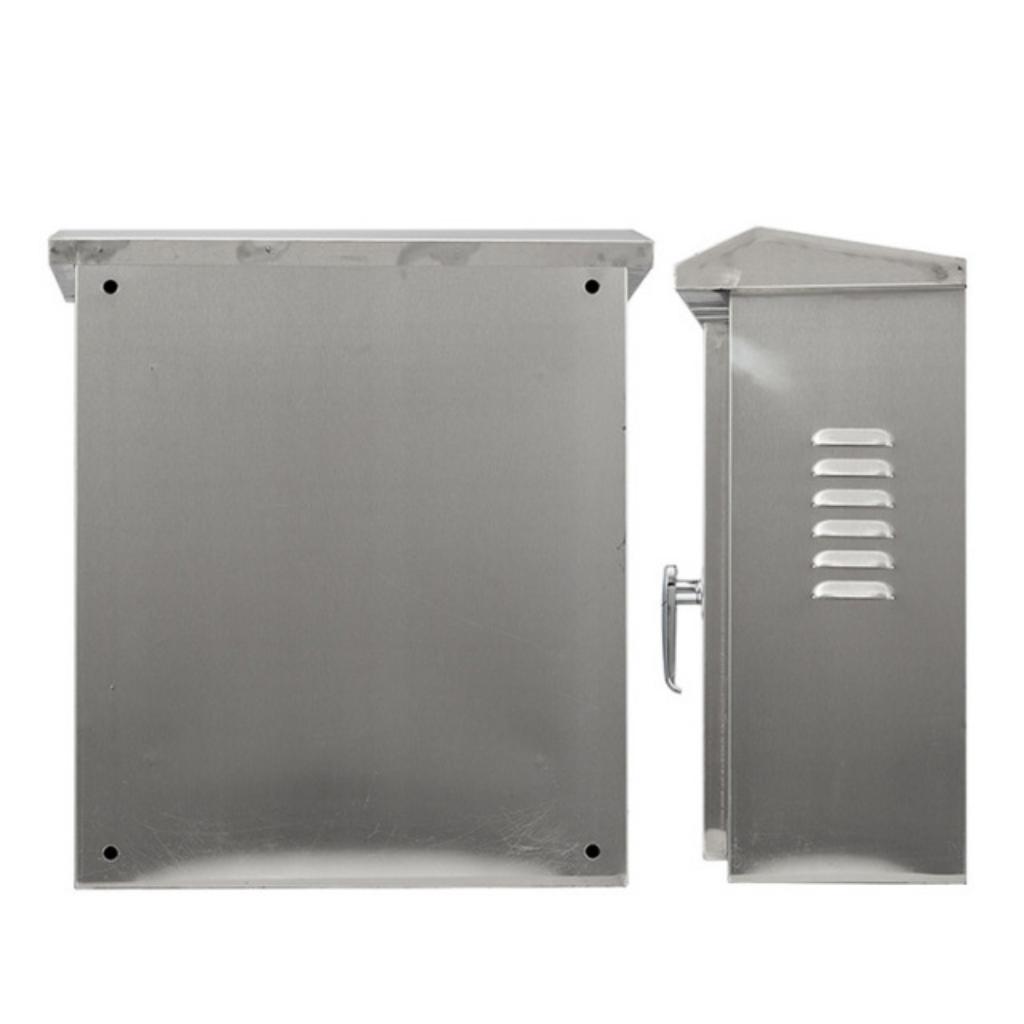

Tích hợp mái che và chân đế

Mái che: Thiết kế dạng nón hoặc dốc để che mưa, hạn chế đọng nước trên nóc tủ. Mái phụ còn giúp giảm bức xạ nhiệt trực tiếp, giữ nhiệt độ vỏ tủ ổn định hơn vào ban trưa. Ở khu vực mưa tạt mạnh, chi tiết viền hắt nước và gờ chống tràn trên mái là rất hữu ích.

Chân đế: Nâng tủ khỏi mặt đất, tránh ngập úng và ẩm mốc. Khoảng hở với nền giúp thông thoáng, giảm ăn mòn từ đất ẩm và tạo không gian đi cáp đáy. Khung chân đế hàn chắc, có lỗ bắt bu lông nở giúp cố định vững chắc và chống xê dịch.

Là phụ kiện quan trọng cho môi trường khắc nghiệt. Kết hợp mái che và chân đế giúp bảo vệ tổng thể, cải thiện độ bền cơ – nhiệt – ẩm, từ đó tối ưu chi phí vòng đời (LCC). Với khu vực ngập nước theo mùa, chiều cao chân đế cần được tính theo mực nước dự báo và phương án thoát nước xung quanh.

Gợi ý áp dụng nhanh:

• Tủ điều khiển/đo đếm mức cơ bản: ưu tiên vỏ tủ điện 1 lớp cửa với IP54, vị trí lắp đặt có mái hiên.
• Điểm lắp đặt mưa tạt/ven biển: cân nhắc vỏ tủ điện 2 lớp cửa và bổ sung mái che, gioăng chất lượng cao.
• Nhu cầu giám sát từ xa: thêm vỏ tủ cửa mica để quan sát đèn báo, đồng hồ mà không mở tủ.
• Thiết bị sinh nhiệt lớn: dùng thông gió chủ động hoặc khe chớp có che mưa.
• Khu vực nền ẩm/ngập: chọn vỏ tủ có mái che và chân đế đủ cao, thoát nước tốt.

Với từng cấu hình cửa, Cơ Khí Đại Việt sẽ tư vấn chi tiết về cấp IP, phương án tản nhiệt, gioăng – khóa – lỗ cáp, đồng thời gia công theo bản vẽ để bảo đảm hiệu suất vận hành và tiến độ dự án. Ở phần kế tiếp, Quý khách sẽ thấy rõ sự khác biệt khi phân loại theo vật liệu như thép sơn tĩnh điện, Inox 304/201, composite hoặc tôn mạ kẽm nhúng nóng.

Phân Loại Theo Vật Liệu: Thép Sơn Tĩnh Điện, Inox 304/201, Composite, Tôn Mạ Kẽm Nhúng Nóng

Điểm qua các vật liệu chính được sử dụng để sản xuất vỏ tủ điện ngoài trời, mỗi loại có những ưu và nhược điểm riêng về độ bền, khả năng chống ăn mòn và chi phí.

Tiếp nối phần cấu hình cửa, bước lựa chọn vật liệu sẽ quyết định trực tiếp đến độ bền, khả năng giữ chuẩn IP và tổng chi phí sở hữu của hệ thống. Ở môi trường ngoài trời Việt Nam với mưa tạt, ẩm cao và hơi muối cục bộ, chọn đúng vật liệu giúp Quý khách giảm rủi ro ăn mòn, hạn chế bong tróc bề mặt và duy trì hiệu suất vận hành lâu dài. Cơ Khí Đại Việt tư vấn theo bối cảnh thực tế công trình để cân bằng CAPEX – OPEX và yêu cầu nghiệm thu.

• Khu vực ven biển, ẩm mặn hoặc gần hóa chất: ưu tiên Inox 304.
• Môi trường đô thị khô ráo, có mái che: cân nhắc thép sơn tĩnh điện.
• Khu vực hóa chất đặc thù, yêu cầu cách điện tuyệt đối: xem xét vỏ tủ composite.
• Dự án ngân sách hạn chế, vòng đời sử dụng ngắn – trung hạn: cân nhắc tôn mạ kẽm nhúng nóng.

Thép sơn tĩnh điện

Là vật liệu phổ biến nhất nhờ giá thành hợp lý và độ bền cơ học cao. Tấm thép định hình cho độ cứng tốt, ít biến dạng khi khoan đột lỗ cáp và lắp phụ kiện. Với độ dày vỏ thường trong dải 1.0–2.5 mm, kết cấu vẫn vững khi phải chịu rung xóc trong vận chuyển hoặc va đập nhẹ tại hiện trường. Đây là nền tảng tin cậy để tối ưu CAPEX cho các tủ có kích thước lớn mà vẫn giữ độ cứng vững.

Bề mặt được xử lý và phủ một lớp sơn tĩnh điện để chống gỉ sét và tăng tính thẩm mỹ. Quy trình chuẩn gồm tẩy dầu, xử lý bề mặt, sơn bột tĩnh điện và sấy đóng rắn, hình thành lớp màng sơn bám chặt, kín khít. Lớp sơn giúp hạn chế oxy hóa, tăng khả năng chịu thời tiết và cho màu sắc đồng nhất (ví dụ RAL ghi sáng) phù hợp tiêu chuẩn bàn giao công trình. Bề mặt trơn phẳng cũng giúp vệ sinh nhanh, giảm tích bám bụi, giữ ngoại quan đẹp lâu.

Phù hợp cho hầu hết các môi trường không quá khắc nghiệt. Ở khu vực nội đô, xa nguồn muối và axit, vỏ tủ điện thép sơn tĩnh điện là giải pháp tối ưu giữa chi phí và hiệu năng. Khi bố trí dưới mái che, kết hợp gioăng đạt IP54–IP55 và kiểm tra định kỳ, tuổi thọ sử dụng được kéo dài đáng kể. Đối với dự án cần tiến độ gấp, vật liệu này có lợi thế lớn về thời gian sản xuất và dễ tùy biến.

Inox (Thép không gỉ) 304/201

Inox 304: Chống ăn mòn và gỉ sét vượt trội, là lựa chọn hàng đầu cho môi trường ven biển, nhà máy hóa chất, xử lý nước thải. Thép không gỉ austenit giàu Crom–Niken hạn chế hiện tượng rỗ pitting và ố bề mặt khi tiếp xúc ẩm, mưa axit nhẹ. Với điều kiện trời mưa, sương muối và ẩm cao, vỏ tủ điện inox 304 giữ ổn định ngoại quan, giảm nứt vỡ màng bảo vệ so với nền thép sơn. Cấp bảo vệ IP được duy trì ổn định hơn theo thời gian do bề mặt kim loại không cần sơn phủ định kỳ. Tham khảo thêm đặc tính nền của thép không gỉ tại Stainless steel (Wikipedia).

Inox 201: Khả năng chống gỉ kém hơn 304, giá rẻ hơn, phù hợp nơi khô ráo, ít yêu cầu về chống ăn mòn. Do hàm lượng Niken thấp, 201 dễ xuất hiện ố vàng trong môi trường ẩm hoặc gần biển. Ở vị trí có mái che, không tiếp xúc sương muối, vật liệu này vẫn đạt hiệu suất chấp nhận được với chi phí đầu tư ban đầu thấp. Lựa chọn đúng bối cảnh giúp hạn chế rủi ro phát sinh OPEX cho vệ sinh – đánh bóng bề mặt trong chu kỳ vận hành.

Giá thành cao hơn thép sơn tĩnh điện nhưng chi phí vòng đời thấp hơn ở môi trường khắc nghiệt. Với 304, Quý khách gần như không cần tái sơn trong suốt vòng đời sử dụng tủ, giảm thời gian dừng và chi phí bảo trì. Tính sẵn sàng vận hành cao, ngoại quan bền màu và khả năng chịu môi trường giúp tối ưu TCO cho dự án ven biển hoặc khu công nghiệp nặng. Quý khách có thể Khám phá các loại vỏ tủ điện inox để chọn cấu hình phù hợp nhất.

Composite (Nhựa tổng hợp)

Ưu điểm: Trọng lượng nhẹ, cách điện hoàn toàn, không bị ăn mòn. Vật liệu FRP/composite cho phép giảm khối lượng đáng kể, thuận tiện lắp đặt trên cột hoặc vị trí cao. Tính cách điện tự nhiên loại bỏ nhu cầu tiếp địa vỏ trong nhiều kịch bản, đồng thời bề mặt không bị rỉ như kim loại. Khả năng chống nhiều loại hóa chất là điểm cộng trong các khu vực xả thải hoặc xử lý nước công nghiệp.

Nhược điểm: Độ bền cơ học (chống va đập) có thể không bằng kim loại, giá thành cao. Dưới tác động va đập mạnh, panel composite dễ nứt vỡ cục bộ hơn thép hoặc inox. Ở môi trường nắng gắt, cần lựa chọn công thức có stabilizer chống UV để hạn chế lão hóa bề mặt. Phụ kiện như bản lề, khóa cần giải pháp bắt giữ phù hợp để tránh xé vật liệu theo thời gian, kéo dài tuổi thọ sử dụng.

Thường dùng cho các ứng dụng chuyên biệt, môi trường hóa chất mạnh. Tại khu vực có hơi axit/kiềm, vỏ tủ composite duy trì ngoại quan và tính năng tốt khi kim loại dễ bị ăn mòn. Với những tuyến đặt xa nguồn điện, trọng lượng nhẹ giúp tối ưu nhân công treo gá và rút ngắn thời gian thi công. Tham khảo tổng quan về vật liệu nền tại Fiber‑reinforced plastic (Wikipedia).

Tôn mạ kẽm nhúng nóng

Là giải pháp chi phí thấp, bề mặt được mạ một lớp kẽm để chống gỉ. Lớp kẽm tạo cơ chế bảo vệ hy sinh, giảm tốc độ oxy hóa phần thép nền khi trầy xước nhẹ. Vật liệu phù hợp để chế tạo các vỏ tủ quy mô vừa và nhỏ cho dự án cần tối ưu ngân sách. Quy trình sản xuất đơn giản, nguồn vật tư sẵn, giúp rút ngắn lead-time cho đơn hàng gấp.

Khả năng chống ăn mòn không cao bằng sơn tĩnh điện hoặc inox. Ở môi trường ẩm mặn hoặc mưa axit, lớp kẽm có thể hình thành mảng trắng (white rust) và mòn dần, ảnh hưởng ngoại quan. Khi yêu cầu IP cao trong thời gian dài, cần cân nhắc gia tăng bảo vệ bề mặt hoặc chọn inox 304 để giảm rủi ro. Bề mặt mạ cũng khó đạt độ thẩm mỹ tinh xảo như panel inox đánh xước hairline.

Phù hợp cho các dự án có ngân sách hạn chế, không yêu cầu cao về độ bền lâu dài. Với công trình tạm, các cụm tủ phụ trợ hoặc nơi xa biển, tôn mạ kẽm là lựa chọn đủ dùng và kinh tế. Có thể phủ sơn hoàn thiện bên ngoài lớp mạ (hệ duplex) để kéo dài tuổi thọ khi cần. Tìm hiểu thêm về cơ chế bảo vệ của phương pháp mạ kẽm nhúng nóng tại Hot‑dip galvanization (Wikipedia).

Chọn vật liệu đúng bối cảnh sẽ giúp Quý khách cân bằng chi phí – độ bền – tiến độ. Ngay phần tiếp theo, chúng tôi sẽ đi thẳng vào so sánh thực chiến giữa Inox 304 và thép sơn tĩnh điện dưới khí hậu Việt Nam để Quý khách có căn cứ ra quyết định nhanh, chính xác.

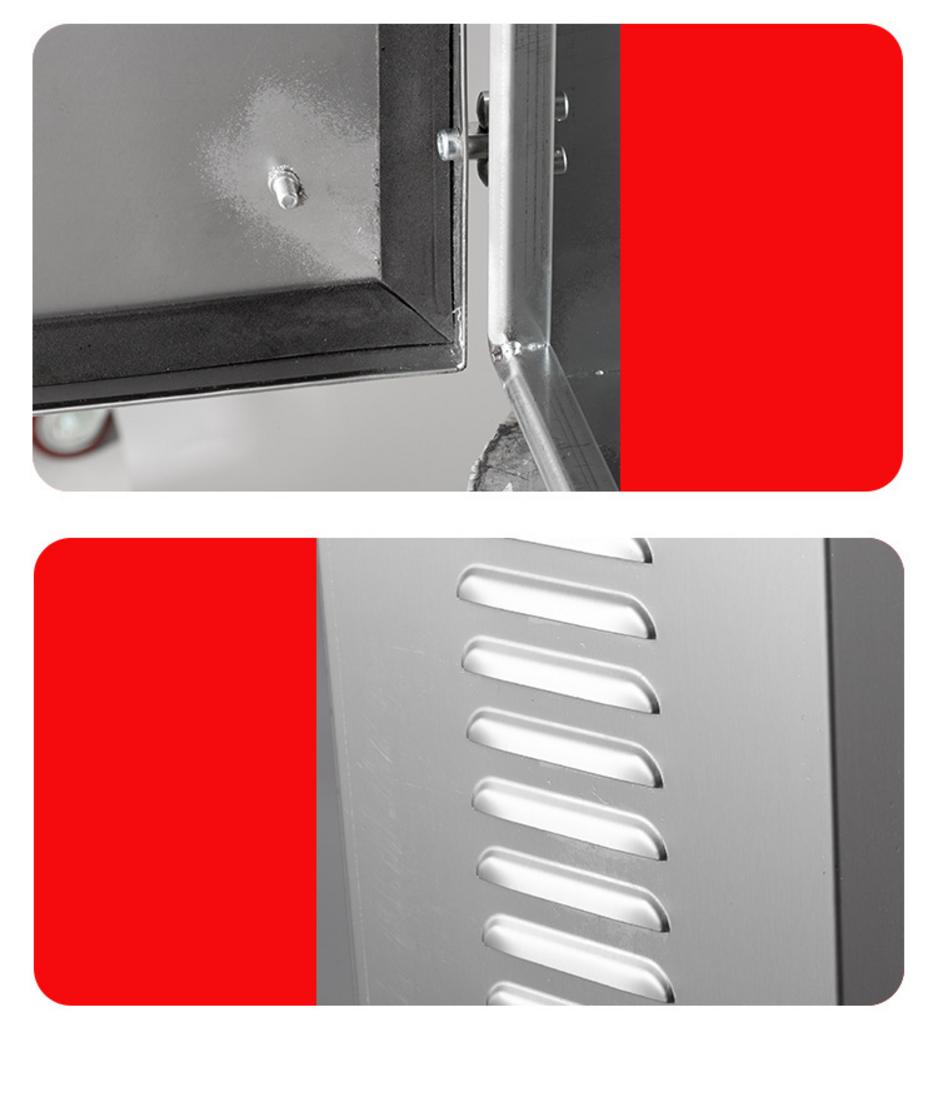

So Sánh Inox 304 Vs Thép Sơn Tĩnh Điện Trong Môi Trường Ngoài Trời Việt Nam

So sánh trực tiếp hai vật liệu phổ biến nhất là inox 304 và thép sơn tĩnh điện để giúp khách hàng đưa ra quyết định đầu tư tối ưu cho điều kiện khí hậu Việt Nam.

Sau khi Quý khách đã nhìn toàn cảnh về nhóm vật liệu ở phần trước, đây là lúc đặt hai lựa chọn phổ biến nhất lên bàn cân. Chúng tôi tập trung vào hiệu suất thực tế ngoài trời Việt Nam: nóng ẩm, mưa nhiều, có khu vực ven biển với sương muối và mưa axit nhẹ. Mục tiêu là giúp Quý khách trả lời nhanh câu hỏi “nên dùng vỏ tủ inox hay thép” trên cơ sở chi phí vòng đời (TCO), độ bền vỏ tủ điện và yêu cầu bảo vệ IP cho thiết bị bên trong.

Khả năng chống ăn mòn: Inox 304 hình thành lớp màng thụ động bền vững trên bề mặt, giúp hạn chế rỗ pitting và ố màu trong điều kiện ẩm, mưa tạt hoặc gần biển. Thép sơn tĩnh điện chống gỉ dựa vào lớp sơn; khi lớp sơn bị trầy xước hoặc lão hóa, điểm hở dễ khởi phát ăn mòn, ảnh hưởng trực tiếp đến độ kín khít và thẩm mỹ. Ở các vị trí phơi mưa nắng trực tiếp hoặc sương muối, inox 304 thường duy trì trạng thái ổn định hơn, giảm nhu cầu tái sơn định kỳ.

Độ bền cơ học và ổn định kết cấu: Cả hai đều đạt độ cứng vững tốt nếu thiết kế độ dày hợp lý. Thép sơn tĩnh điện có mô đun đàn hồi cao, lợi thế về độ cứng/giá thành cho kích thước tủ lớn; inox 304 lại có độ dẻo và độ dai va đập tốt, khó nứt giòn dưới biến thiên nhiệt. Khi được gia công với gân tăng cứng, mép gấp “labyrinth” và hệ khóa – bản lề đạt chuẩn, cả hai vật liệu đều đáp ứng vận chuyển, thi công và vận hành ngoài trời.

Chi phí ban đầu vs chi phí vòng đời (TCO): Thép sơn tĩnh điện thường có CAPEX thấp hơn, phù hợp dự án ngân sách chặt chẽ, khu vực nội đô có mái che. Inox 304 có CAPEX cao hơn nhưng giảm OPEX nhờ ít bảo trì, không cần tái sơn, ngoại quan bền màu; ở môi trường khắc nghiệt, TCO thực tế của inox 304 thường thấp hơn trong chu kỳ nhiều năm. Với các cụm tủ trải rộng ngoài trời, giảm tần suất bảo dưỡng giúp tăng hệ số sẵn sàng hệ thống.

Thẩm mỹ và nhận diện công trình: Inox 304 cho bề mặt sáng bóng hoặc xước hairline hiện đại; dễ vệ sinh và giữ màu lâu. Thép sơn tĩnh điện cho phép đa dạng màu RAL (phổ biến RAL ghi sáng 7035), thuận lợi đồng bộ nhận diện tại khu đô thị, nhà máy. Ở những khu vực dễ bám bẩn, cả hai đều cần kế hoạch vệ sinh định kỳ để duy trì hình ảnh công trình.

Khả năng duy trì cấp bảo vệ IP: Dù vật liệu nào, việc đạt IP phụ thuộc nhiều vào gioăng, cấu trúc gấp mép, lỗ cáp/cable gland và phương án thông gió. Inox 304 có lợi thế khi bề mặt không bong sơn theo thời gian, giúp duy trì mép kín ổn định; thép sơn vẫn đáp ứng tốt IP54–IP55 khi lớp sơn còn nguyên vẹn và được bảo trì đúng cách. Định nghĩa IP theo IEC 60529 có thể tham khảo tại IP Code; chúng tôi sẽ hướng dẫn chọn mức IP phù hợp ở phần kế tiếp.

Bảng so sánh chi tiết

Tiêu chí: Khả năng chống ăn mòn | Độ bền cơ học | Chi phí ban đầu | Chi phí vòng đời (TCO) | Môi trường phù hợp | Tính thẩm mỹ. Đây là sáu khía cạnh quan trọng chi phối hiệu suất vận hành và chi phí của vỏ tủ điện ngoài trời. Khi lên phương án, Quý khách nên cân bằng rủi ro môi trường, mức IP yêu cầu, tiến độ và kế hoạch bảo trì để đạt tổng thể tối ưu.

Inox 304: Với tính trơ bề mặt cao, inox 304 mang lại biên an toàn lớn trước ẩm mặn và mưa tạt, đồng thời giữ ngoại quan ổn định nhiều năm. Trong các dự án ven biển hoặc khu vực có sương muối, việc chọn inox 304 thường giúp giảm tần suất bảo dưỡng và rủi ro xâm nhập nước khi lão hóa. Kết quả là TCO thấp hơn dù CAPEX ban đầu cao.

Thép sơn tĩnh điện: Lựa chọn cân bằng cho phần lớn công trình trong đất liền, chi phí đầu tư hợp lý, độ cứng vững tốt. Khi lắp đặt dưới mái che và có quy trình bảo trì sơn định kỳ, vỏ tủ thép giữ được IP thiết kế (ví dụ IP54) và ngoại quan đồng đều. Đây cũng là lựa chọn nhanh cho các hạng mục tiêu chuẩn như Các sản phẩm vỏ tủ điện phân phối DB.

Khuyến nghị của Cơ Khí Đại Việt

Với khí hậu nóng ẩm, mưa nhiều của Việt Nam, đầu tư vào Inox 304 là giải pháp bền vững cho các vị trí trọng yếu, tiếp xúc trực tiếp với nắng mưa hoặc gần biển. Ở các tuyến ven biển, công viên ven sông, trạm bơm hở hoặc bệ đặt không có mái, inox 304 giúp giảm nguy cơ ăn mòn chân tủ, mép gấp và khu vực khoan đột lỗ cáp. Khả năng duy trì độ kín lâu dài hỗ trợ bảo vệ thiết bị bên trong, đặc biệt khi yêu cầu IP từ IP54 trở lên. Ngoại quan sáng sạch cũng nâng hình ảnh công trình công cộng và khu đô thị mới.

Thép sơn tĩnh điện là lựa chọn tối ưu về chi phí cho các dự án trong khu vực đô thị, khu công nghiệp có mái che hoặc môi trường ít ăn mòn. Với thiết kế đúng kỹ thuật (gioăng, khóa, bản lề, cable gland) và lịch bảo trì sơn hợp lý, thép sơn đáp ứng tốt cho tủ điều khiển, tủ đo đếm tiêu chuẩn. Chi phí đầu tư tiết kiệm cho phép mở rộng số lượng điểm lắp đặt trong cùng ngân sách, rút ngắn tiến độ triển khai trên diện rộng. Khi cần, có thể phối hợp mái che phụ và chân đế để tăng tuổi thọ vận hành.

Ở góc độ kỹ thuật, cả hai lựa chọn đều đáp ứng yêu cầu nếu được thiết kế – gia công – lắp đặt đúng quy trình. Nếu Quý khách cần tài liệu tham chiếu về vật liệu, có thể xem tổng quan Stainless steel. Ngay phần tiếp theo, chúng tôi sẽ hệ thống hóa cách chọn cấp bảo vệ IP (IEC 60529) – IP54, IP55, IP65 – để Quý khách ấn định thông số chuẩn cho từng vị trí lắp đặt.

Tiêu Chuẩn Bảo Vệ IP Và Quy Chuẩn Liên Quan (IEC 60529): IP54, IP55, IP65 – Chọn Mức Nào?

Giải thích ý nghĩa của tiêu chuẩn chống bụi và nước IP (Ingress Protection) theo IEC 60529, đồng thời hướng dẫn cách chọn cấp độ bảo vệ phù hợp cho từng ứng dụng.

Ở phần trước, Quý khách đã có cơ sở để chốt vật liệu giữa inox 304 và thép sơn tĩnh điện cho môi trường ngoài trời. Bước kế tiếp để đảm bảo hệ thống vận hành bền bỉ là xác định đúng cấp IP theo IEC 60529 cho Vỏ tủ điện ngoài trời cần chuẩn IP. Lựa chọn chính xác giữa tiêu chuẩn IP54, tiêu chuẩn IP55 hay tiêu chuẩn IP65 sẽ trực tiếp quyết định khả năng chống bụi – chống nước, giảm rủi ro xâm nhập ẩm, bảo toàn thiết bị và tối ưu tổng chi phí sở hữu (TCO).

Tiêu chuẩn IEC 60529 là gì?

Là tiêu chuẩn quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành. Tên đầy đủ là “IEC 60529 – Degrees of protection provided by enclosures (IP Code)”. Chuẩn này mô tả rõ phương pháp thử, điều kiện thử và cách ký hiệu mức độ bảo vệ của vỏ bọc thiết bị điện trước bụi và nước. Đây là ngôn ngữ chung để kỹ sư, nhà thầu và chủ đầu tư thống nhất yêu cầu nghiệm thu.

Dùng để phân loại mức bảo vệ khỏi vật thể rắn (bụi) và chất lỏng (nước). Ký hiệu IP gồm hai chữ số: chữ số đầu chỉ chống bụi (0–6), chữ số thứ hai chỉ chống nước (0–9). Ví dụ: IP54 nghĩa là mức 5 chống bụi và mức 4 chống nước. IP không đánh giá chống ăn mòn hay chống va đập cơ học (phần này thuộc chỉ số IK – IEC 62262). Tham khảo tổng quan tại IP Code (IEC 60529).

Giải mã các chỉ số IP (IP54, IP55, IP65)

Ký tự đầu tiên (số 5): Khả năng chống bụi. Mức 5 là “dust-protected” – vẫn có thể có bụi rất mịn lọt vào nhưng không đủ để làm ảnh hưởng đến hoạt động của thiết bị; thử nghiệm trong buồng bụi có hút chân không tới 8 giờ. Lưu ý mức 6 là “dust-tight” – kín bụi hoàn toàn; đây là chữ số đầu trong IP65.

Ký tự thứ hai (số 4, 5, 6): Khả năng chống nước. Mức 4: chịu nước bắn/tạt từ mọi hướng (phun bằng ống quay hoặc đầu phun), thời gian thử tối thiểu 10 phút. Mức 5: chịu tia nước dạng vòi (đầu phun 6,3 mm, lưu lượng xấp xỉ 12,5 lít/phút). Mức 6: chịu tia nước mạnh (đầu phun 12,5 mm, lưu lượng khoảng 100 lít/phút). Các phép thử được thực hiện ở khoảng cách chuẩn, bao phủ mọi hướng tác động theo IEC 60529.

IP54: Chống nước bắn tung tóe từ mọi phía. Phù hợp các điểm đặt có mái che, mưa tạt hạn chế, ít bị vòi rửa trực tiếp. Với thiết kế mép gấp dạng “labyrinth”, gioăng EPDM chuẩn và cáp đi qua cable gland, IP54 đáp ứng tốt cho tủ điều khiển – đo đếm tại khu dân cư, nhà xưởng khô.

IP55: Chống vòi phun nước áp suất thấp từ mọi phía. Thường dùng cho khu vực có mưa lớn, vệ sinh bằng vòi tưới thông thường hoặc sương gió mạnh. Khi triển khai, cần chú ý chiều cao lắp đặt, nắp che khe hở thông gió, và siết lực đúng tiêu chuẩn cho cable gland để tránh đường nước xâm nhập.

IP65: Dust-tight + chịu tia nước mạnh. Chữ số đầu “6” đảm bảo kín bụi hoàn toàn; chữ số hai “5/6” thể hiện khả năng chịu tia nước (IP65 là chịu tia mạnh ở mức cao). Ứng dụng cho khu vực rửa xịt, mưa bão cường độ lớn, gần biển có gió giật mang hơi nước. Lưu ý IP65 không thay thế IP67/IP68 (ngâm nước); nếu có nguy cơ ngập, cần cân nhắc các cấp cao hơn.

Khuyến nghị: Khi nào nên chọn IP54, IP55, hay IP65?

IP54 – mức tối thiểu cho tủ ngoài trời có mái che. Lý tưởng cho khu đô thị khô ráo, hành lang kỹ thuật, trạm để cao tránh nước tạt trực tiếp. Để đảm bảo hiệu suất vận hành, Quý khách nên quy định rõ loại gioăng (EPDM/Neoprene), cấu trúc gấp mép, và kiểm tra định kỳ siết lực cổng cáp. Đây là cách tối ưu CAPEX mà vẫn kiểm soát tốt OPEX.

IP55 – lựa chọn phổ biến cho phần lớn ứng dụng ngoài trời. Cân bằng chi phí – độ bền khi tủ có thể gặp mưa lớn hoặc cần vệ sinh bằng vòi nước. Khi lập bản vẽ kỹ thuật, chúng tôi khuyến nghị sử dụng cable gland chuẩn IP68, nắp che lỗ dự phòng, miệng thoát nước đáy và ống cân bằng áp (breather) để hạn chế đọng ẩm ngưng tụ.

IP65 – dành cho môi trường khắc nghiệt hoặc rửa xịt áp lực. Thích hợp cho trạm bơm hở, nhà máy chế biến thực phẩm cần vệ sinh, khu ven biển/ven sông có hơi muối. Để duy trì cấp kín lâu dài, cần ưu tiên bề mặt – vật liệu chống ăn mòn tốt (ví dụ inox 304), khóa – bản lề chất lượng cao và quy trình lắp ráp kiểm soát mô-men siết, test nước sau lắp.

Chọn đúng IP không chỉ là tuân thủ IEC 60529, mà còn là cách bảo toàn độ bền vật liệu, giảm rủi ro thấm nước vào điểm yếu như lỗ cáp, cửa, bản lề. Ở phần kế tiếp, chúng tôi sẽ đi sâu vào các thông số kỹ thuật cốt lõi như độ dày vỏ, loại gioăng, khóa – bản lề, thanh gá và giải pháp thông gió để Quý khách hoàn thiện bộ tiêu chí kỹ thuật đồng bộ.

Thông Số Kỹ Thuật Cốt Lõi: Độ Dày Vỏ, Gioăng, Khóa, Thanh Gá, Tấm Panel, Lỗ Cáp, Thông Gió – Ảnh Hưởng Đến Độ Bền Và Chi Phí

Phân tích chi tiết các thành phần cấu tạo quan trọng của vỏ tủ điện ngoài trời và tác động của chúng đến độ bền, cấp bảo vệ IP và giá thành sản phẩm.

Sau khi Quý khách đã xác định cấp IP theo IEC 60529 ở phần trước, bước quyết định hiệu suất vận hành lâu dài chính là cấu hình chi tiết của từng thành phần cơ khí. Độ dày tấm vỏ, loại gioăng, cơ cấu khóa – bản lề, tấm lắp thiết bị, lỗ cáp và giải pháp thông gió sẽ chi phối trực tiếp khả năng duy trì IP54/55/65 theo thời gian, đồng thời tác động rõ rệt tới CAPEX và tổng chi phí sở hữu (TCO).

Ở góc độ kỹ sư dự án, chúng tôi luôn tiếp cận theo tư duy “chuỗi kín khít”: mỗi chi tiết phải hỗ trợ nhau để tránh điểm yếu. Điều này đặc biệt đúng với tủ đặt ngoài trời nóng ẩm của Việt Nam, nơi mưa tạt, bụi mịn và ngưng tụ ẩm xuất hiện thường xuyên.

Độ dày vật liệu (tấm tole)

Độ cứng vững của kết cấu thân – cánh phụ thuộc lớn vào độ dày vỏ tủ điện. Thực tế sản xuất cho thấy dải phổ biến gồm 1.0 mm, 1.2 mm, 1.5 mm và 2.0 mm; với các dự án đặc thù có thể tăng lên 2.5 mm cho những vị trí chịu va đập. Tấm dày hơn sẽ giảm biến dạng khi vận chuyển/lắp đặt, hạn chế cong vênh cánh khiến đường nén gioăng không đều.

• Khuyến nghị định hướng: tủ vừa và nhỏ (≤ 600×800) thường dùng 1.0–1.2 mm; tủ trung – lớn (≥ 800×1000) ưu tiên 1.5–2.0 mm để tăng độ cứng cánh và sườn.
• Đổi lại, vật liệu dày làm tăng trọng lượng và chi phí. Quý khách cần cân bằng với phương án gá đỡ, bản lề và bệ đỡ để đảm bảo hiệu suất vận hành – chi phí vòng đời.
• Công nghệ gấp mép kiểu “labyrinth” và gân tăng cứng giúp tấm mỏng đạt hiệu suất cao hơn mà không đội chi phí quá mức.

Gioăng (Ron) chống nước

Gioăng chống nước tủ điện là “điểm chốt” duy trì IP. Vật liệu gioăng thường là cao su tổng hợp; với ngoài trời, chúng tôi khuyến nghị EPDM hoặc Neoprene nhờ độ bền thời tiết và khả năng nén – hồi tốt. Gioăng phải chạy kín chu vi, góc nối cắt vát chuẩn và dán bám chắc để tránh hở mối.

• Thiết kế đường nén đều quanh cánh giúp đạt và giữ IP54/55; khi yêu cầu IP65, kiểm soát dung sai độ phẳng cánh và lực khóa càng quan trọng.
• Chọn tiết diện phù hợp (D-profile, P-profile…) để đạt độ nén 25–40% khi đóng cửa, tránh “nén cứng” gây lão hóa sớm.
• Kiểm tra định kỳ vết nứt, chai cứng do UV – nhiệt; thay thế kịp thời để không đánh rơi cấp IP trong vận hành.

Khóa cửa tủ

Cơ cấu khóa tủ điện ngoài trời vừa đảm bảo an ninh, vừa tạo lực nén đều lên gioăng. Các lựa chọn thông dụng gồm khóa bật (quarter-turn), khóa tay nắm, và hệ khoá thanh truyền 2/3 điểm cho cánh cao. Khóa chắc, kín và khó bị cạy phá sẽ bảo vệ thiết bị cũng như duy trì đường nén ổn định khi có rung gió.

• Với cánh cao, nên dùng cơ cấu 3 điểm để tránh “bùng cánh” ở giữa, vốn là nguyên nhân tụt IP.
• Vật liệu cam – ty nên là thép mạ kẽm/INOX; nắp che ổ khóa hạn chế nước tạt trực tiếp.
• Yêu cầu khả năng khóa bằng chìa và/hoặc gắn padlock cho các vị trí công cộng.

Tấm lắp thiết bị (Mounting Plate / Panel)

Tấm panel tủ điện là nền tảng để gá MCCB, contactor, PLC, biến tần… Thông dụng là thép mạ kẽm, tháo rời để đấu nối thuận tiện. Một tấm panel cứng vững, phẳng chuẩn sẽ hạn chế rung động cho thiết bị, đồng thời tối ưu bố trí cáp – ống máng.

• Thiết kế khe trượt/đai ốc cài giúp điều chỉnh vị trí thiết bị linh hoạt, rút ngắn thời gian lắp ráp.
• Phân vùng “nguồn – điều khiển – truyền thông” giúp đi dây gọn và giảm nhiễu chéo.
• Kết hợp ray DIN cho các thiết bị mô-đun, thuận tiện bảo trì và mở rộng.

Thanh gá & ray DIN

Thanh gá, ray DIN và khung gia cường là “bộ xương” chịu lực cho thiết bị mô-đun và bó cáp. Bố trí đúng vị trí sẽ giảm tải cho tấm panel, giữ thiết bị cố định khi vận chuyển hoặc khi có rung do gió.

• Chọn ray DIN tiêu chuẩn, bắt vít trên sườn tăng cứng thay vì chỉ bắt vào tôn mỏng.
• Thêm thanh gá phụ ở đáy – hông giúp neo máng cáp, ống ruột gà, giảm lực kéo lên đầu cáp.
• Ở tủ lớn, khuyến nghị khung xương tổ hợp để hạn chế võng panel theo thời gian.

Lỗ vào/ra dây cáp (Cable Gland)

Lỗ cáp là “đường nước” tiềm ẩn nếu không được xử lý đúng. Giải pháp chuẩn là sử dụng ốc siết cáp đạt IP tương thích (ưu tiên IP68 cho dây vào), bố trí ở đáy hoặc mặt khuất tia nước, và siết đúng mô-men theo hướng dẫn.

• Thiết kế nắp đáy có tấm che và lỗ dự phòng đi kèm nút bịt; đánh dấu kích thước để thi công nhanh.
• Cáp nhiều lõi/đường kính khác nhau có thể dùng ốc siết cáp đa lỗ hoặc giảm cỡ bằng bushing.
• Kiểm tra lại lực siết sau 24–48 giờ vận hành để bù “tụt nén” của vật liệu.

Thông gió & kiểm soát ngưng tụ

Thông gió giúp hạ nhiệt nhưng có thể làm giảm IP nếu che chắn kém. Với IP54/55, dùng cửa chớp có “labyrinth” và lưới chống côn trùng; cần mái che hắt nước bên ngoài. Khi yêu cầu IP cao, cân nhắc quạt lọc có nắp che hướng xuống, hoặc hạn chế thông gió cưỡng bức và thay bằng ống cân bằng áp (breather) kết hợp nút thoát nước đáy.

• Ngưng tụ ẩm là nguyên nhân ăn mòn nhanh và chập mạch. Lắp breather/vent chống nước, bố trí máng hứng và lỗ thoát nước có chặn côn trùng.
• Ở vị trí dễ va đập, tham khảo thêm chỉ số IK theo IEC 62262 để lựa chọn kết cấu và phụ kiện phù hợp (tham khảo: IK Code).
• Quy định cao độ lắp đặt tối thiểu so với mặt sàn/bệ để tránh đọng nước chân tủ.

Tổng hợp lại, một bộ cấu hình tối ưu cho ngoài trời sẽ cân bằng: độ dày hợp lý, gioăng chất lượng, khóa – bản lề tạo lực nén đều, panel và thanh gá cứng vững, lỗ cáp xử lý chuẩn IP, cùng giải pháp thông gió – ngưng tụ có kiểm soát. Ở phần kế tiếp, chúng tôi sẽ hướng dẫn Quý khách lựa chọn kích thước và dự phòng không gian cho MCCB, contactor, PLC, biến tần… để hoàn thiện bản vẽ kỹ thuật và yêu cầu báo giá chính xác.

Hướng Dẫn Chọn Kích Thước & Dự Phòng Không Gian Thiết Bị (MCCB, Contactor, PLC, Biến Tần…)

Hướng dẫn phương pháp tính toán và lựa chọn kích thước vỏ tủ điện (cao x rộng x sâu) một cách hợp lý, đảm bảo đủ không gian lắp đặt và tản nhiệt.

Sau khi Quý khách đã thống nhất cấu hình kỹ thuật cốt lõi như độ dày vỏ, gioăng, khóa – bản lề và giải pháp thông gió ở phần trước, bước quyết định hiệu suất vận hành bền bỉ là chọn kích thước vỏ tủ điện đúng ngay từ đầu. Cách tiếp cận đúng sẽ giúp kiểm soát nhiệt, đi dây gọn, giảm rủi ro quá nhiệt và tối ưu tổng chi phí sở hữu (TCO). Dưới đây là quy trình thực chiến mà Cơ Khí Đại Việt áp dụng để Quý khách tự ước tính chính xác, hạn chế phải đổi tủ khi thi công.

Bước 1: Liệt kê và đo kích thước tất cả thiết bị

Lập danh sách toàn bộ thiết bị sẽ lắp trong tủ: MCCB/MCB, contactor, relay, PLC, biến tần, bộ nguồn, đồng hồ đo, cầu đấu, máng cáp, quạt lọc – breather, đèn tủ, nút nhấn/khóa chọn, HMI lắp cửa… Danh mục càng đầy đủ, rủi ro “quên chỗ” càng giảm. Đừng bỏ qua phụ kiện nhỏ như cable gland, bushing, thanh ray DIN và bệ đỡ; chúng chiếm không gian đáng kể ở đáy/hông tủ. Với tủ ngoài trời, Quý khách nên dự trù cả mái che, nắp lỗ dự phòng và khoảng hở cho đường nước thoát đáy. Cách làm này giúp kiểm soát CAPEX ngay từ giai đoạn lập BOM.

Ghi lại kích thước (Cao x Rộng x Sâu) của từng thiết bị theo catalog của nhà sản xuất và ghi chú cả không gian vận hành: hướng tỏa nhiệt, chấu đấu nối, khe thoát gió, terminal plug. Đo “sâu hữu ích” phải tính cả phụ kiện sau lưng thiết bị (heatsink biến tần, chân cắm, đế rơ-le). Thiết bị gắn cửa như HMI, đồng hồ, đèn báo cần cộng thêm chiều dày phụ kiện lắp cánh và dây nhảy vào cánh. Với cáp công suất, tuân thủ bán kính uốn theo khuyến nghị của nhà sản xuất để tránh tăng nhiệt tại điểm gập. Những ghi chú này là nền cho bước layout chính xác.

Bước 2: Sắp xếp (layout) thiết bị lên tấm panel

Vẽ sơ đồ bố trí các thiết bị trên mặt phẳng tấm panel theo tỷ lệ. Chúng tôi thường phân vùng rõ ràng: khối nguồn – công suất (MCCB, contactor, biến tần) tách biệt khối điều khiển – tín hiệu (PLC, IO, relay, nguồn 24VDC) để giảm nhiễu điện từ và tối ưu đường cáp. Xác định tuyến cáp chính, vị trí máng cáp, ray DIN và lỗ cáp đáy/hông ngay trên bản vẽ. Các thiết bị gắn cửa cần đánh dấu vùng “quét” khi đóng/mở để không va chạm thiết bị trên panel. Cách bố trí khoa học giúp bố trí thiết bị trong tủ điện gọn, dễ nghiệm thu.

Lưu ý chừa khoảng cách cần thiết giữa các thiết bị để đi dây và tản nhiệt, đặc biệt là biến tần và bộ nguồn công suất. Khoảng hở dọc – ngang phải đủ để luồng khí lưu thông tự nhiên khi Quý khách ưu tiên cấp IP cao (IP54/55/65 hạn chế đục lỗ thông gió hở). Tại vùng nhiệt cao, cân nhắc chuyển biến tần xuống thấp hoặc sát mép có “labyrinth” che hắt nước nhằm hạ điểm nóng trong tủ. Dự trù máng cáp đủ tiết diện để không “đầy” quá 60–70% khi hoàn thiện. Layout tốt giúp giảm OPEX nhờ thao tác bảo trì nhanh, ít phải tháo dỡ.

Bước 3: Tính toán kích thước tủ và dự phòng không gian

Chiều rộng và chiều cao tủ = chiều rộng và chiều cao vùng lắp đặt trên panel + không gian dự phòng ít nhất 20–30%. Phần dự phòng này dành cho máng cáp, đường đi dây, khu vực thao tác tuốc-nơ-vít, cũng như khả năng lắp thêm thiết bị sau này. Với tủ có IP cao, diện tích dư còn giúp tản nhiệt thụ động tốt hơn khi hạn chế thông gió cưỡng bức. Quý khách sẽ tránh tình trạng “đủ lắp – thiếu bảo trì”, vốn làm tăng thời gian dừng máy khi cần xử lý sự cố.

Chiều sâu tủ = chiều sâu thiết bị lớn nhất + khoảng cách từ mặt panel đến cửa + không gian phía sau panel. Khi tính, nhớ cộng thêm: độ nhô của đầu cos – terminal, chiều cao ốc siết cáp (cable gland) ở đáy, khoảng hở cho bán kính uốn dây và độ dày lớp gioăng – nắp che. Một công thức dễ áp dụng là kiểm tra từng lớp theo thứ tự trước – sau như sau:

• Thiết bị sâu nhất trên panel (ví dụ biến tần có heatsink).
• Khoảng hở an toàn phía trước thiết bị đến mặt trong cánh cửa để tránh chạm khi rung.
• Độ dày phụ kiện gắn cánh (HMI, công tắc) và dây nhảy trên cánh.
• Khoảng cách panel tới đáy tủ, phần nhô của cable gland/nút bịt và bán kính uốn dây.

Không gian dự phòng rất quan trọng để sau này có thể nâng cấp, lắp thêm thiết bị như bộ đo năng lượng, mô-đun truyền thông, chống sét lan truyền. Tủ “sát nút” dễ phát sinh nhiệt cục bộ, dây chồng chéo và khó vệ sinh, làm suy giảm độ bền và mức bảo vệ IP theo thời gian. Dự phòng đúng mức cũng giúp Quý khách linh hoạt khi thay đổi phương án thi công của nhà thầu điện. Đây là khoản đầu tư nhỏ trong CAPEX nhưng tiết kiệm lớn cho OPEX.

Lưu ý triển khai: Với tủ ngoài trời yêu cầu tối thiểu IP54, hạn chế đục lỗ tùy tiện trên cánh – hông; mọi lỗ cáp phải dùng ốc siết cáp đạt chuẩn và siết đúng mô-men. Nếu dự án thuộc môi trường trong nhà hoặc khu kỹ thuật ít tác nhân thời tiết, Quý khách có thể tham khảo thêm vỏ tủ điện trong nhà để tối ưu chi phí.

Khi Quý khách đã có layout và kích thước sơ bộ, Cơ Khí Đại Việt sẽ rà soát bản vẽ, kiểm tra tải nhiệt, phương án lỗ cáp và đề xuất kích thước tối ưu trước khi sản xuất. Ở phần kế tiếp, chúng tôi cung cấp dải kích thước phổ biến và mã quy cách đặt hàng nhanh để Quý khách chốt phương án trong vài phút.

Dải Kích Thước Phổ Biến Và Mã Quy Cách Đặt Hàng Nhanh (200×300 Đến 1200x800x400…)

Cung cấp bảng tra cứu các kích thước vỏ tủ điện ngoài trời thông dụng trên thị trường và hướng dẫn cách đọc mã quy cách sản phẩm.

Từ phương pháp xác định kích thước ở phần “Hướng Dẫn Chọn Kích Thước & Dự Phòng Không Gian Thiết Bị”, bước tiếp theo là đối chiếu nhanh với dải kích thước tiêu chuẩn để chốt phương án sản xuất. Mục tiêu là rút ngắn thời gian thiết kế, tránh vượt kích cỡ không cần thiết, đồng thời vẫn bảo đảm không gian lắp đặt – đi dây – tản nhiệt hợp lý. Danh mục dưới đây giúp Quý khách chọn đúng khung kích thước chỉ trong vài phút, đặc biệt hữu ích khi cần ra quyết định nhanh cho công trường.

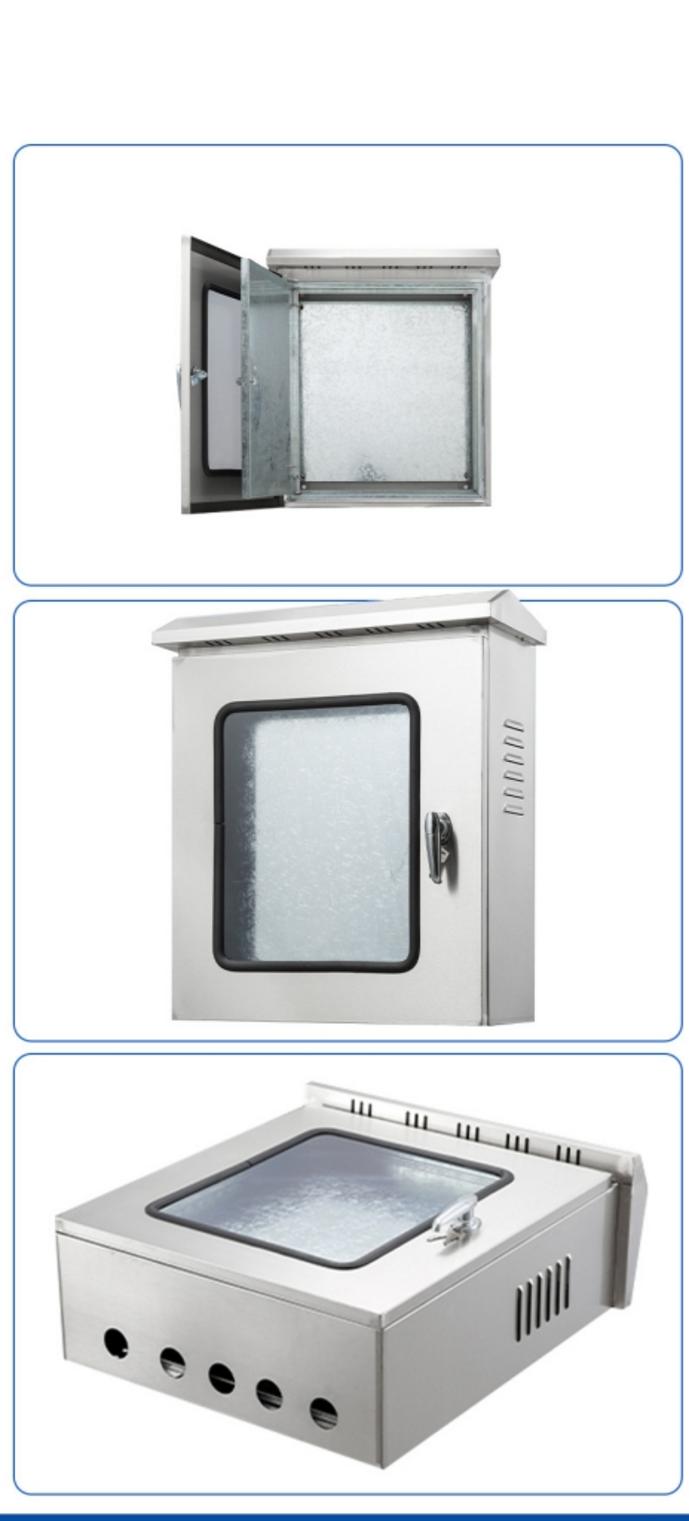

Bảng kích thước vỏ tủ tiêu chuẩn (Cao x Rộng x Sâu)

Đây là các kích thước phổ biến của vỏ tủ điện ngoài trời đang được dùng rộng rãi trong công nghiệp. Quý khách có thể chọn chuẩn gần nhất, sau đó tinh chỉnh độ dày vật liệu, cấu hình khóa – gioăng và cấp IP để đạt hiệu suất vận hành mong muốn.

Lưu ý quan trọng: Khi tăng chiều sâu (D), khả năng bố trí cable gland và bán kính uốn dây được cải thiện rõ; với yêu cầu cấp bảo vệ IP54/55/65, hãy ưu tiên chiều sâu đủ để hạn chế phải mở lỗ thông gió.

Tủ nhỏ: 200×300×150; 300×400×200; 400×300×150… Phù hợp ứng dụng dạng hộp điều khiển cục bộ, điểm đo, hoặc tủ treo cột. Với kích thước này, Quý khách nên kiểm tra kỹ độ nhô của đầu cos – terminal và không gian phía sau panel, vì chỉ cần thiếu 10–15 mm cũng gây chạm cánh. Khuyến nghị chọn IP54 cho vị trí có mái hắt tự nhiên và IP55 cho khu vực mưa tạt, đồng thời cân nhắc mái che mini để tăng tuổi thọ gioăng. Các tủ nhóm nhỏ thường tối ưu với vật liệu 1.0–1.2 mm để cân bằng trọng lượng – chi phí.

Tủ trung bình: 400×600×250; 500×700×250; 800×600×300… Đây là dải kích thước “dễ sống” cho đa số tủ điều khiển ngoài trời. Mẫu vỏ tủ 800×600×300 đặc biệt thông dụng vì chiều sâu 300 mm cho phép bố trí biến tần nhỏ, máng cáp rộng hơn và dây lực gọn gàng. Với mật độ thiết bị trung bình, Quý khách nên dự phòng 20–30% diện tích panel để đảm bảo tản nhiệt thụ động khi không dùng quạt lọc. Dải này cũng thuận tiện lắp HMI/đồng hồ trên cánh mà không va chạm thiết bị trên panel.

Tủ lớn: 1000×800×300; 1200×800×400; 1600×800×400… Dành cho hệ thống có biến tần công suất, nhiều nhánh MCCB/contactor hoặc cần phân khoang nguồn – điều khiển. Khi chiều cao tăng, nên dùng khóa 2–3 điểm để tạo lực nén đều lên gioăng, tránh “bùng cánh” làm giảm IP. Với chiều sâu 400 mm, khả năng thoát nhiệt và quản trị cáp tốt hơn, giảm OPEX cho bảo trì. Tủ lớn cũng phù hợp cấu hình 2 lớp cửa, vừa tăng an ninh vừa giúp thao tác an toàn khi kiểm tra nhanh.

Cách đọc quy cách và đặt hàng nhanh

Để chuẩn hóa đặt hàng, Cơ Khí Đại Việt sử dụng chuỗi quy cách đồng nhất. Khi cung cấp đủ thông tin, chúng tôi có thể phản hồi bản vẽ kỹ thuật và báo giá trong thời gian ngắn, hạn chế sai số khi sản xuất.

Cấu trúc mã: Tên sản phẩm – Loại cửa – Vật liệu – Cao (H) × Rộng (W) × Sâu (D) – Độ dày (T) – Chuẩn IP. Chuỗi này giúp kỹ sư nhanh chóng hiểu cấu hình cơ khí cốt lõi để chọn phương án gia cường, gioăng và khóa phù hợp. Nếu cần, Quý khách có thể bổ sung các thuộc tính mở rộng như màu sơn (mã RAL), kiểu khóa (quarter-turn/3 điểm), mái che, bệ đỡ, nắp che ổ khóa, hoặc phụ kiện lỗ cáp. Việc tiêu chuẩn hóa mã không chỉ rút gọn thời gian nghiệm thu mà còn giúp kiểm soát CAPEX và tổng chi phí sở hữu (TCO) trong suốt vòng đời thiết bị.

Ví dụ mã hoàn chỉnh: “Vỏ tủ ngoài trời, 2 lớp cửa, Inox 304, H800×W600×D300, T1.5 mm, IP55”. Cấu hình này biểu thị tủ 2 lớp cửa bằng inox 304, kích thước 800×600×300 mm, tấm 1.5 mm, yêu cầu bảo vệ IP55 – phù hợp môi trường mưa tạt vừa phải. Nếu dự án đặt tại vùng ven biển hoặc khu vực rủi ro tia nước cao, Quý khách có thể nâng chuẩn lên IP65 và cân nhắc bổ sung mái che. Ngược lại, với môi trường có mái hắt tốt, có thể tối ưu chi phí bằng thép sơn tĩnh điện và vẫn bảo đảm độ bền khi kết hợp gioăng – khóa đúng chuẩn. Cách đọc mã như trên giúp đội dự án hai bên thống nhất nhanh phương án để triển khai bản vẽ và lịch sản xuất.

Khi đã chốt kích thước và mã quy cách, chi phí sẽ phụ thuộc mạnh vào vật liệu, cấp IP, độ dày, phụ kiện kèm theo cũng như số lượng và tiến độ giao. Ở phần kế tiếp, chúng tôi phân tích rõ những yếu tố ảnh hưởng đến giá để Quý khách tối ưu ngân sách mà vẫn giữ vững hiệu suất vận hành.

Yếu Tố Ảnh Hưởng Đến Giá: Vật Liệu, IP, Độ Dày, Phụ Kiện, Số Lượng, Tiến Độ

Liệt kê và phân tích các yếu tố chính quyết định đến đơn giá của một vỏ tủ điện ngoài trời, giúp Quý khách hiểu rõ cấu thành chi phí.

Sau khi Quý khách đã đối chiếu dải kích thước tiêu chuẩn và mã quy cách ở phần trước, bước tiếp theo để chốt báo giá vỏ tủ điện ngoài trời là nhìn thẳng vào các “đòn bẩy chi phí”. Cùng một kích thước, chỉ cần thay đổi vật liệu, chuẩn IP hay phụ kiện là đơn giá có thể khác biệt rõ rệt. Phân tích dưới đây giúp Quý khách kiểm soát CAPEX ngay từ khâu yêu cầu kỹ thuật, đồng thời tối ưu tổng chi phí sở hữu (TCO) trong vận hành.

Các yếu tố chi phí chính

Vật liệu: Inox 304 có giá vỏ tủ điện inox cao nhất nhờ khả năng chống ăn mòn bền bỉ trong môi trường ẩm, mưa tạt, thậm chí hơi muối; tiếp đến là thép sơn tĩnh điện, sau cùng là tôn mạ kẽm. Chọn Inox 304 thường tăng CAPEX nhưng giảm OPEX đáng kể ở khu vực khắc nghiệt vì hạn chế sơn sửa định kỳ. Với môi trường khô, có mái hắt tốt, thép sơn tĩnh điện là giải pháp tối ưu chi phí. Tôn mạ kẽm phù hợp các ứng dụng kinh tế, ít tác động hóa chất và có kế hoạch bảo trì định kỳ rõ ràng.

Tiêu chuẩn IP: Nâng cấp từ IP54 lên IP55/65 yêu cầu gioăng kín khít hơn, kết cấu mép chống hắt nước (labyrinth), khóa nén (compression) và kiểm soát khe hở nghiêm ngặt, khiến chi phí gia công – nghiệm thu tăng. Mức IP cần tuân theo chuẩn IEC 60529; lắp ngoài trời tối thiểu IP54, các vị trí mưa tạt mạnh hoặc rửa tia nước nên cân nhắc IP65. Không chỉ vật tư, mà thời gian lắp ráp và kiểm thử rò nước cũng là phần đáng kể trong đơn giá.

Kích thước và độ dày: Tủ càng lớn và tấm càng dày, lượng vật liệu – thời gian gia công – phương án gia cường càng tăng. Dải độ dày phổ biến 1.0–2.5 mm; nhiều cấu hình tiêu chuẩn dùng T1.2 mm cho tủ cao tới 1600×800×400 mm. Dự án chịu va đập/treo thiết bị nặng sẽ cần T1.5–2.0 mm, bổ sung gân tăng cứng và bản lề – khóa 2/3 điểm, kéo theo chi phí. Chiều sâu lớn (300–400 mm) giúp đi dây – uốn cáp dễ hơn và duy trì IP cao, song cũng làm tăng khối lượng tấm.

Phụ kiện kèm theo: Cửa sổ mica, chân đế/bệ, mái che, quạt lọc – lưới lọc, bộ sưởi – cảm biến ẩm, khóa đặc biệt, nắp che ổ khóa, thanh gá – ray DIN, tấm panel rời… đều tác động trực tiếp đến chi phí. Ví dụ, quạt thông gió bắt buộc đi kèm phin lọc đạt IP tương ứng; cửa sổ mica cần khung – gioăng riêng để không làm suy giảm IP. Mỗi hạng mục không lớn, nhưng cộng gộp sẽ tạo chênh lệch đáng kể trong báo giá.

Số lượng đặt hàng: Sản xuất số lượng lớn giúp phân bổ chi phí setup máy, lập trình CNC/đột dập và khuôn dưỡng – jig hàn, từ đó giảm đơn giá. Chuẩn hóa mã quy cách theo lô (cùng vật liệu, cùng chuẩn IP, cùng độ dày) tối ưu chuỗi cung ứng và thời gian chuyển đổi chuyền, mang lại mức giá cạnh tranh. Với dự án phân kỳ, đặt theo cụm lô có thể là chiến lược cân bằng ngân sách và tiến độ.

Tiến độ yêu cầu: Đơn hàng gấp thường phát sinh tăng ca, ưu tiên lịch máy, vận chuyển nhanh và mua vật tư khẩn – tất cả đều cộng phí. Ngoài chi phí trực tiếp, rủi ro chất lượng khi rút ngắn thời gian kiểm thử IP/độ kín cũng buộc nhà sản xuất bổ sung “risk premium”. Đặt lịch sớm, chốt bản vẽ kỹ thuật từ đầu là cách hiệu quả để khóa giá tốt và hạn chế phát sinh.

• Mẹo tối ưu CAPEX nhanh: Chỉ nâng lên IP65 ở vị trí thực sự cần; ưu tiên tăng chiều sâu thay vì tăng chiều cao khi cần không gian đi dây; chuẩn hóa phụ kiện theo danh mục sẵn có của Cơ Khí Đại Việt để rút chi phí.

Tóm lại, chi phí làm vỏ tủ điện là tổng hòa của vật liệu, chuẩn IP, kích thước – độ dày, phụ kiện, quy mô đơn hàng và tiến độ. Ở phần kế tiếp, nếu Quý khách cần logo dập nổi, lỗ cáp theo bản vẽ, khoan đột CNC hay lắp sẵn phụ kiện, Cơ Khí Đại Việt cung cấp gói tùy biến theo yêu cầu (OEM/ODM) để vừa đảm bảo hiệu suất vận hành, vừa tối ưu ngân sách.

Tùy Biến Theo Yêu Cầu (OEM/ODM): Cắt CNC, Khoan Đột, Phủ Sơn, Khắc Logo, Lắp Sẵn Phụ Kiện

Giới thiệu dịch vụ sản xuất vỏ tủ điện “may đo” theo yêu cầu riêng của từng dự án, đáp ứng các nhu cầu đặc thù về kỹ thuật và thương hiệu.

Sau khi đã phân tích các yếu tố ảnh hưởng đến giá, bước quyết định để biến ngân sách thành hiệu suất vận hành là đặt hàng theo cấu hình OEM/ODM. Cơ Khí Đại Việt thiết kế – gia công – lắp ráp vỏ tủ dựa trên bản vẽ 2D/3D và tiêu chuẩn kỹ thuật của Quý khách, bảo đảm đúng cấp bảo vệ IP (tham chiếu IEC 60529), đúng vật liệu (thép sơn tĩnh điện, inox 304/201, tôn mạ kẽm, composite) và dải độ dày hợp lý 1.0–2.5 mm. Mục tiêu là tối ưu CAPEX ngay từ khâu thiết kế và giảm OPEX trong toàn bộ vòng đời sử dụng (TCO).

Chúng tôi quản lý dự án theo quy trình chuyên nghiệp: tiếp nhận yêu cầu – tư vấn kỹ thuật – chốt bản vẽ – chạy mẫu (nếu cần) – sản xuất hàng loạt – nghiệm thu. Các chỉ số kỹ thuật như IP54/55/65, cấu hình 1 hoặc 2 lớp cửa, cửa sổ mica quan sát, giải pháp thông gió – tản nhiệt được tích hợp ngay từ giai đoạn thiết kế, bảo đảm độ kín khít, độ bền vật liệu và hiệu suất thao tác tại hiện trường.

Các tùy chọn gia công theo yêu cầu

Khoan đột lỗ CNC theo bản vẽ. Quý khách cung cấp layout 2D/3D, chúng tôi khoan đột lỗ cho nút nhấn, đèn báo, đồng hồ, HMI, quạt – phin lọc, ốc siết cáp… với độ chính xác ổn định. Lỗ cáp và lưới thông gió được bố trí đồng bộ để không suy giảm chỉ số IP đã chọn (ví dụ IP54 tối thiểu cho lắp ngoài trời). Cách làm này giúp rút ngắn thời gian lắp đặt tại công trường, hạn chế phát sinh khoan cắt thủ công gây xước sơn hoặc biến dạng mép tấm. Đồng thời, việc chuẩn hóa vị trí lỗ theo bản vẽ giúp bảo trì thuận tiện về sau.

Cắt laser logo, tên công ty. Cơ Khí Đại Việt hỗ trợ cắt laser trên cánh tủ hoặc tấm ốp, thể hiện logo – mã hiệu – số tủ theo nhận diện thương hiệu. Đường cắt sắc nét, mép sạch giúp tăng tính thẩm mỹ và chống giả mạo. Quý khách có thể chọn phương án ốp logo rời bằng inox hoặc thép sơn tĩnh điện với màu tương phản để nổi bật ở môi trường ngoài trời. Việc chuẩn hóa thông tin trên tủ cũng giúp công tác nhận diện – kiểm soát tài sản tại nhà máy, khu đô thị diễn ra nhanh chóng.

Sơn màu theo mã RAL của thương hiệu. Với yêu cầu đồng bộ nhận diện, chúng tôi nhận gia công vỏ tủ điện theo yêu cầu màu sắc theo mã RAL. Quy trình xử lý bề mặt – sơn phủ được kiểm soát để tăng khả năng kháng UV, kháng ăn mòn và giữ màu ổn định ngoài trời. Màu sơn có thể tách theo từng hạng mục (vỏ, cửa, mái che) để đồng bộ với hạ tầng hiện hữu. Giải pháp này không chỉ đẹp mà còn giúp quản lý khu vực bằng mã màu, hỗ trợ an toàn và bảo trì.

Lắp sẵn phụ kiện – giao tủ “plug & play”. Tùy nhu cầu, chúng tôi lắp sẵn thanh ray DIN, cầu đấu, ốc siết cáp, quạt – phin lọc, tấm panel rời, thậm chí đi sẵn gioăng cho cửa sổ mica. Việc lắp sẵn được kiểm tra mô đun theo danh mục BOM, giảm lỗi lắp ráp và rút ngắn thời gian nghiệm thu tại hiện trường. Khi yêu cầu IP55/65, phụ kiện đi kèm sẽ được lựa chọn đúng cấp bảo vệ để không làm suy yếu độ kín nước – kín bụi. Cách tiếp cận “plug & play” đặc biệt hiệu quả cho dự án nhiều điểm lắp đặt.

Thay đổi kết cấu theo chức năng. Chúng tôi tùy chỉnh kết cấu: thêm vách ngăn nguồn – điều khiển, bố trí lại vị trí tấm panel, thêm mái che, nắp che ổ khóa, chọn khóa nén – khóa 3 điểm cho tủ cao, hoặc cấu hình 2 lớp cửa tăng an ninh. Mép chống hắt nước (kiểu labyrinth) và bố trí gioăng được tính toán để đạt IP mục tiêu mà vẫn dễ thao tác. Với tủ có tải trọng thiết bị lớn, phương án gia cường gân và bệ đỡ cũng được đề xuất để đảm bảo độ cứng, hạn chế rung động.

• Tùy biến nhanh gợi ý: IP54/55/65; vật liệu inox 304/201, thép sơn tĩnh điện, composite, tôn mạ kẽm; độ dày 1.0–2.5 mm; cửa 1 hoặc 2 lớp; cửa sổ mica; thông gió có phin lọc; kích thước theo dải tiêu chuẩn đã giới thiệu, kèm tinh chỉnh chiều sâu để tối ưu đi dây.

Tóm lược lợi ích cho Quý khách: giảm thời gian lắp đặt tại công trường, đảm bảo hiệu suất, thống nhất nhận diện thương hiệu và kiểm soát chi phí vòng đời. Cần sản xuất vỏ tủ điện theo dự án, cắt CNC vỏ tủ điện hay lắp sẵn phụ kiện “plug & play”, đội ngũ kỹ sư của Cơ Khí Đại Việt sẵn sàng đồng hành từ bản vẽ đến nghiệm thu.

Để hệ thống hoạt động bền bỉ ngoài trời, song hành với tùy biến chuẩn kỹ thuật là lịch bảo trì: kiểm tra gioăng, khóa nén, lớp sơn phủ, điểm ăn mòn và ảnh hưởng UV – nhiệt. Ngay sau đây, chúng tôi trình bày khuyến nghị kiểm tra định kỳ và kinh nghiệm vận hành để Quý khách chủ động kéo dài tuổi thọ tủ trong điều kiện khắc nghiệt.

Bảo Trì – Kiểm Tra Định Kỳ & Khuyến Nghị Vận Hành Ngoài Trời (UV, Nhiệt, Ăn Mòn)

Cung cấp các hướng dẫn cần thiết để bảo trì và kiểm tra vỏ tủ điện định kỳ, nhằm kéo dài tuổi thọ và duy trì khả năng bảo vệ của tủ.

Sau khi Quý khách đã chốt cấu hình OEM/ODM theo nhu cầu dự án, bước quan trọng để vận hành ổn định ngoài trời là thiết lập lịch bảo trì vỏ tủ điện chủ động. Khí hậu Việt Nam có mưa tạt, nắng gắt và hơi muối tại khu vực ven biển khiến gioăng, lớp sơn và phụ kiện hao mòn nhanh nếu không được kiểm tra định kỳ. Duy trì đúng cấp bảo vệ IP theo chuẩn IEC 60529 (ví dụ lắp ngoài trời tối thiểu IP54, vị trí mưa tạt mạnh cân nhắc IP65) giúp thiết bị bên trong an toàn, giảm rủi ro dừng máy và tối ưu OPEX trong suốt vòng đời.

Danh mục kiểm tra định kỳ

Kiểm tra độ kín của gioăng cửa, thay thế nếu có dấu hiệu nứt, lão hóa. Gioăng bị xẹp, cứng hoặc rạn chân chim sẽ làm suy giảm cấp IP, tạo đường nước – bụi xâm nhập. Quý khách cần lau sạch bề mặt tiếp xúc, đảm bảo mép chặn nước (labyrinth) ôm khít quanh cửa. Khi phát hiện gioăng biến dạng, hãy thay bằng loại tương thích mức IP đang sử dụng để không làm giảm khả năng bảo vệ. Với khu vực nắng gắt/ven biển, rút ngắn chu kỳ kiểm tra gioăng để phòng ngừa sự lão hóa do UV và muối.

Xiết lại các ốc vít, kiểm tra bản lề và khóa cửa. Rung động và thay đổi nhiệt độ gây lỏng liên kết cơ khí, dẫn tới hở khe cửa và giảm kín khít. Hãy kiểm tra độ ăn khớp của khóa (khóa nén, khóa 2/3 điểm với tủ cao), độ rơ bản lề và tình trạng gỉ sét của bu lông. Bôi trơn nhẹ bản lề/khóa bằng dung dịch phù hợp môi trường ngoài trời, tránh dùng dầu làm trương nở gioăng. Trường hợp phát hiện nứt, cong vênh hoặc chốt khóa mòn, cần thay thế ngay để bảo toàn IP.

Vệ sinh bên ngoài và bên trong tủ, loại bỏ bụi bẩn, mạng nhện. Lớp bụi và cặn muối giữ ẩm trên bề mặt khiến ăn mòn phát triển nhanh. Quý khách nên dùng khăn mềm, chất tẩy trung tính pH để vệ sinh; không dùng tia nước áp lực cao trực diện vào khe cửa trên các tủ IP54. Bên trong tủ, hút bụi nhẹ các khu vực góc, tấm panel và thanh gá; tránh hơi ẩm đọng trên thiết bị điện. Giữ bề mặt sạch giúp tản nhiệt tốt, dễ quan sát tem nhãn và cảnh báo.

Kiểm tra các điểm bị rỉ sét (đặc biệt với tủ thép) để xử lý sơn dặm kịp thời. Tập trung quan sát mép cắt, lỗ bắt ốc, chân đế, cạnh cửa và khu vực nước đọng. Nếu phát hiện phồng sơn/ố vàng, hãy chà sạch điểm gỉ, phủ lớp lót giàu kẽm và sơn dặm theo mã RAL dự án để phục hồi hàng rào chống ăn mòn. Với khu vực ven biển/khí hậu công nghiệp, tăng tần suất kiểm tra và vệ sinh muối bám định kỳ. Việc xử lý sớm giúp ngăn gỉ lan rộng và kéo dài tuổi thọ lớp phủ.

Kiểm tra hoạt động của quạt thông gió (nếu có). Quạt, phin lọc và lưới che là cụm ảnh hưởng trực tiếp tới nhiệt độ và độ ẩm trong tủ. Hãy kiểm tra tiếng ồn bất thường, hướng gió và độ sạch của phin lọc; thay lọc khi bít kín để không làm giảm lưu lượng. Đảm bảo cụm quạt – lọc duy trì cấp IP tương ứng, tránh để khe hở hoặc gioăng xô lệch khi tháo/lắp. Với môi trường bụi cao, nên rút ngắn chu kỳ vệ sinh/ thay lọc để duy trì hiệu suất.

Khuyến nghị vận hành ngoài trời (UV, nhiệt, ăn mòn)

• UV & nhiệt: Ưu tiên đặt tủ nơi có mái che hoặc dùng mái hắt; sơn màu sáng giảm hấp thụ nhiệt. Bố trí khoảng hở thông gió quanh tủ, không chắn kín cửa hút – xả. Với tủ hai lớp cửa/ có tấm che nắng, nhiệt bên trong ổn định hơn và tuổi thọ gioăng được kéo dài.
• Nước mưa & cấp IP: Lắp đặt trong hạng mục mưa tạt nhẹ có thể dùng IP54; khu vực rửa tia nước/ mưa gió lớn nên nâng cấp IP65. Sau mưa bão, kiểm tra ngay mép cửa, nắp che ổ khóa và ốc siết cáp để kịp thời siết chặt/ thay gioăng.
• Ăn mòn do muối/hoá chất: Ở ven biển hoặc khu công nghiệp hoá chất, ưu tiên vật liệu inox 304 để tăng độ bền. Nếu dùng thép sơn tĩnh điện, cần rửa muối bám định kỳ, dặm sơn kịp thời và sử dụng bulông/khóa inox để hạn chế gỉ cục bộ. Đặt lịch kiểm tra ngắn hơn (ví dụ hàng tháng) cho các vị trí khắc nghiệt.
• Ngưng tụ ẩm: Cân nhắc dùng gói hút ẩm, lỗ thở chống ngưng tụ hoặc bộ sưởi chống ẩm cho khu vực dao động nhiệt lớn. Kiểm soát đường đi cáp có “vòng nhỏ giọt” để hạn chế nước chảy theo dây vào tủ.

Lịch bảo trì gợi ý

• Hàng tháng: Lau vệ sinh bên ngoài, kiểm tra nhanh gioăng – khóa – ốc siết, hút bụi lưới lọc/quạt.
• Hàng quý: Kiểm tra toàn diện cấp kín khít, đo đạc/quan sát nhiệt – ẩm trong tủ, dặm sơn điểm xước, thay lọc nếu cần.
• 6–12 tháng: Rà soát lại tất cả phụ kiện cơ khí, đánh giá lớp phủ bề mặt; cân nhắc thay gioăng ở vị trí nắng gắt/ven biển.
• Sau mưa bão/sự kiện thời tiết cực đoan: Khám tổng thể ngay để phát hiện sớm thấm nước, biến dạng cơ khí.

Để tham chiếu cấp bảo vệ, Quý khách có thể xem chuẩn IEC 60529 (IP Code). Áp dụng đúng checklist và lịch kiểm tra trên sẽ giúp kiểm tra vỏ tủ điện ngoài trời một cách hệ thống, nâng cao độ bền và khả năng chống ăn mòn tủ điện.

Các bước thí nghiệm độ kín IP, kiểm soát vật liệu và nghiệm thu tại xưởng sẽ được trình bày chi tiết trong phần “Quy Trình Kỹ Thuật & Kiểm Soát Chất Lượng”.

Quy Trình Kỹ Thuật & Kiểm Soát Chất Lượng: Từ Thiết Kế 2D/3D, Gia Công, Lắp Ráp, Kiểm Tra IP

Mô tả quy trình sản xuất và kiểm soát chất lượng chuyên nghiệp tại Cơ Khí Đại Việt, đảm bảo mỗi sản phẩm xuất xưởng đều đạt tiêu chuẩn kỹ thuật.

Sau phần bảo trì – kiểm tra định kỳ, yếu tố quyết định để duy trì cấp bảo vệ IP bền vững chính là một quy trình kỹ thuật chuẩn ngay từ đầu. Cơ Khí Đại Việt xây dựng quy trình khép kín từ tiếp nhận yêu cầu, thiết kế 2D/3D, gia công CNC, sơn/ xử lý bề mặt đến KCS và thử kín nước theo chuẩn IEC 60529. Mục tiêu là giúp Quý khách tối ưu CAPEX, giảm OPEX và kiểm soát tổng chi phí sở hữu trong suốt vòng đời tủ.

Các bước trong quy trình sản xuất

1) Tiếp nhận yêu cầu & tư vấn kỹ thuật. Chúng tôi ghi nhận bối cảnh lắp đặt (nắng gắt, mưa tạt, ven biển, khu công nghiệp hóa chất) để đề xuất vật liệu phù hợp như inox 304 hoặc thép sơn tĩnh điện. Mức bảo vệ mục tiêu được tư vấn theo điều kiện thực tế: lắp ngoài trời tối thiểu IP54; vị trí mưa gió lớn hoặc xịt rửa áp lực cân nhắc IP65. Quý khách được hướng dẫn cấu hình cửa 1/2 lớp, cửa sổ mica quan sát, phương án thông gió – lọc bụi và dải độ dày 1.0–2.5 mm theo tải trọng. Thông tin đầu vào gồm: kích thước – dung sai, danh mục thiết bị (MCCB, contactor, PLC, biến tần), hướng đi dây – vị trí ốc siết cáp, yêu cầu khóa – gioăng.

2) Thiết kế bản vẽ 2D và mô hình 3D để Quý khách duyệt. Kỹ sư dựng layout 2D/3D tối ưu không gian, tính toán khoảng hở thao tác, hành trình mở cửa, vị trí tấm panel và thanh ray DIN. Mô hình 3D thể hiện đầy đủ lỗ cáp, nắp che, mái hắt, nẹp chống hắt nước (labyrinth) để đạt IP mục tiêu; đồng thời mô phỏng luồng gió khi có quạt – phin lọc. Bộ hồ sơ thiết kế tủ điện 3D đi kèm bản vẽ chế tạo (flat pattern) cho CNC và BOM phụ kiện. Quý khách duyệt – chốt điểm tới hạn trước khi gia công để rút ngắn thời gian và tránh sửa đổi tại công trường.

3) Gia công trên máy CNC (cắt, chấn, đột). Chi tiết được cắt laser/đột CNC theo bản vẽ, kiểm soát dung sai ổn định để đảm bảo độ khít của cửa – gioăng – kính mica. Các đường chấn được tính bù góc, hạn chế nứt sơn ở mép gấp và đảm bảo độ cứng tổng thể. Tem mã chi tiết/QR được dán theo lô để truy vết và đối soát KCS theo công đoạn. Bề mặt cạnh được xử lý mịn nhằm hạn chế tập trung ứng suất và tăng độ bền lớp phủ.

4) Hàn, lắp ráp và xử lý bề mặt. Khung – vỏ được hàn theo đồ gá để kiểm soát biến dạng; mối hàn được mài phẳng tại các vị trí lắp gioăng/khóa để tăng độ kín. Với inox, chúng tôi lựa chọn quy trình hàn phù hợp và xử lý thụ động bề mặt sau hàn để tăng kháng ăn mòn. Cụm bản lề, tay nắm, bệ đỡ trong tủ được lắp thử (pre-assembly) để kiểm tra độ vuông, độ song song của cửa. Các mép chống hắt và khe chồng mí được kiểm định bằng feeler gauge trước khi chuyển sơn.

5) Sơn tĩnh điện hoặc xử lý bề mặt inox. Với thép, quy trình sơn gồm tẩy dầu – tiền xử lý – sơn phủ – sấy đóng rắn theo mã RAL dự án, ưu tiên hệ sơn kháng UV cho lắp đặt ngoài trời. Độ bám, độ dày và độ đồng đều của màng sơn được kiểm tra theo checklist KCS nhằm bảo đảm tuổi thọ lớp phủ. Với inox 304, bề mặt được xử lý hairline/ba nhê hoặc thụ động hóa để ổn định lớp oxit bảo vệ, duy trì thẩm mỹ và khả năng chống ăn mòn. Tất cả chi tiết che chắn (mái che, nắp che khóa) được lắp thử để xác nhận độ kín sau sơn.

6) Lắp ráp hoàn thiện (cánh cửa, khóa, gioăng…). Cửa, khóa nén/khóa 2–3 điểm, bản lề và gioăng EPDM/silicone được lắp theo mô-men siết chuẩn để đạt lực nén đồng đều quanh mép. Cửa sổ mica, ốc siết cáp, quạt – phin lọc và tấm panel được lắp đúng chủng loại nhằm không suy giảm IP đã chọn. Độ phẳng tiếp xúc gioăng, độ rơ cửa, độ kín hộp nối được rà soát toàn diện. Biên bản lắp ráp ghi nhận mã phụ kiện, nhà sản xuất và ngày lắp để phục vụ bảo hành – bảo trì.

7) Kiểm tra chất lượng (KCS), bao gồm kiểm tra thử nước để đảm bảo chuẩn IP. KCS đo kích thước, kiểm tra ngoại quan, độ bám sơn và độ kín khít trước khi thử nước. Thử kín nước tham chiếu IEC 60529 (IP Code): cấu hình IP54 kiểm tra kiểu mưa tạt/spray; cấu hình IP65 kiểm tra tia nước áp lực từ vòi phun tiêu chuẩn. Tủ có lưới thông gió – quạt sẽ kiểm tra riêng cụm gioăng/đệm kín để bảo toàn cấp IP. Bộ tiêu chí chấp nhận gồm:

• Khe hở cửa đạt yêu cầu; không thấm nước tại vị trí khóa, bản lề, ốc siết cáp.
• Không có hơi nước đọng bên trong sau thử; bề mặt sơn không phồng rộp.
• Phụ kiện lắp đúng mã IP; tem nhãn – cảnh báo bền, không bong.

8) Đóng gói và giao hàng. Mỗi tủ được bọc PE/foam, cố định trên pallet, dán cảnh báo hướng đặt và tem lô sản xuất. Phụ kiện rời (nếu có) được niêm phong theo BOM, kèm phiếu KCS, hướng dẫn lắp đặt – bảo trì và chứng từ nghiệm thu. Lịch giao hàng được phối hợp theo tiến độ dự án; đội kỹ thuật sẵn sàng hỗ trợ lắp đặt và bàn giao tại hiện trường. Quý khách có thể yêu cầu kiểm tra mẫu tại xưởng trước khi xuất hàng loạt để tối ưu tiến độ nghiệm thu.

Quy trình này giúp Quý khách yên tâm về quy trình sản xuất vỏ tủ điện, tính nhất quán chất lượng và khả năng duy trì cấp bảo vệ trong điều kiện ngoài trời khắc nghiệt. Ở phần tiếp theo, chúng tôi sẽ minh họa bằng các case study ngắn để Quý khách thấy rõ cách tiêu chuẩn kỹ thuật được chuyển hóa thành hiệu suất vận hành thực tế.

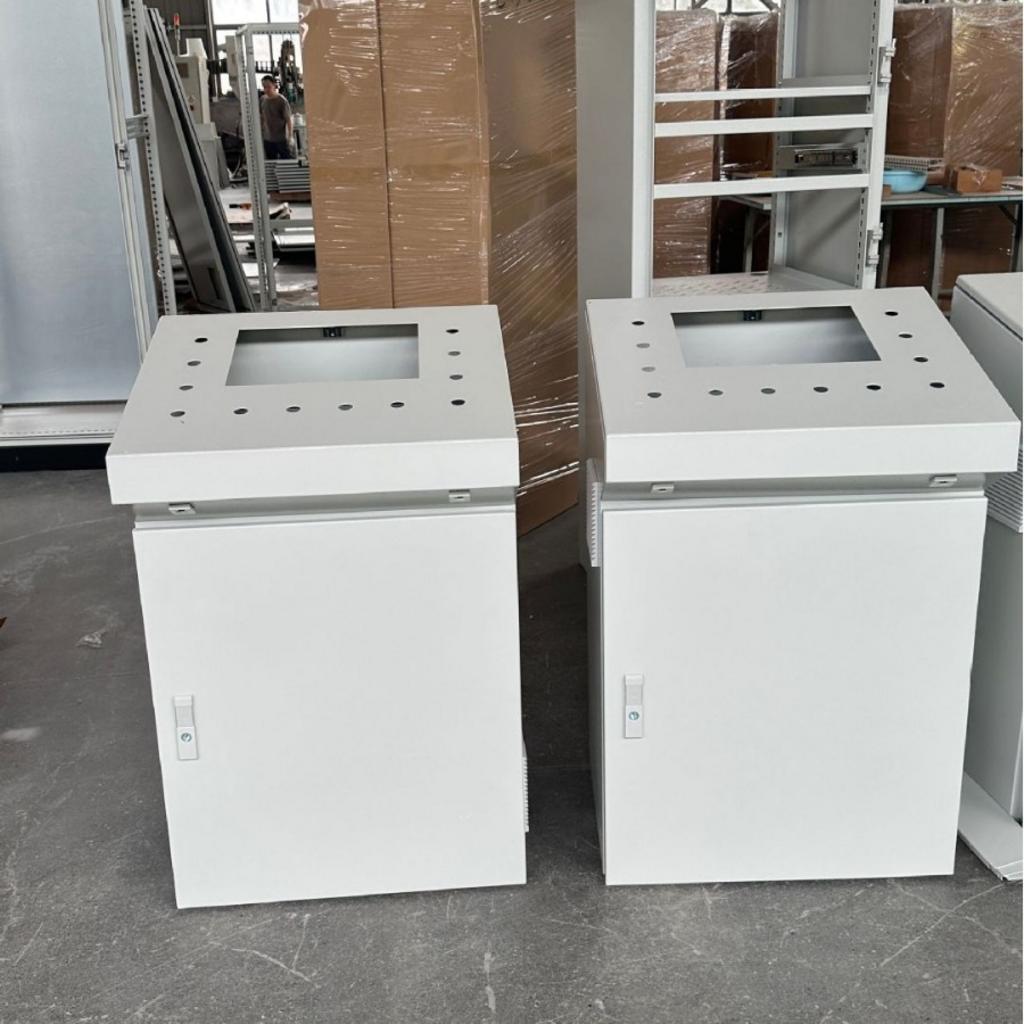

Case Study Ngắn: Giải Pháp Vỏ Tủ Cho Nhà Máy, Khu Đô Thị, Trạm Ngoài Trời

Trình bày các dự án thực tế mà Cơ Khí Đại Việt đã triển khai, minh họa năng lực và kinh nghiệm giải quyết các vấn đề cụ thể của khách hàng.

Từ nền tảng quy trình kỹ thuật và kiểm soát chất lượng đã mô tả ở phần trước, chúng tôi chọn ba tình huống tiêu biểu để Quý khách thấy rõ cách các tiêu chuẩn IP, vật liệu và lắp ráp chuyển hóa thành hiệu suất ngoài trời bền bỉ. Những case study này tập trung vào tính liên tục vận hành, giảm OPEX và đồng bộ thẩm mỹ – kỹ thuật theo yêu cầu chủ đầu tư.

Dự án 1: Vỏ tủ Inox 304 IP65 cho nhà máy xử lý nước thải

Thách thức: Môi trường ẩm ướt, có hóa chất ăn mòn cao. Khu xử lý nước thải có hơi ẩm liên tục, pH dao động và muối khoáng đọng lại trên bề mặt khiến ăn mòn điện hóa diễn tiến nhanh. Phun rửa định kỳ tạo tia nước áp lực cao, đòi hỏi cấp kín khít thực sự vững chắc. Nếu chọn sai vật liệu hoặc cấu trúc cửa, nước sẽ xâm nhập làm ngưng tụ ẩm trong tủ, gây chập mạch và tăng chi phí dừng máy. Chủ đầu tư cần giải pháp bảo vệ thiết bị điều khiển quan trọng mà không kéo theo CAPEX quá mức.

Giải pháp: Sử dụng toàn bộ inox 304, thiết kế 2 lớp cửa, gioăng cao su chất lượng cao, đạt chuẩn IP65. Chúng tôi triển khai cấu trúc hai lớp cửa để cách nhiệt – cách ẩm và giảm tác động trực tiếp của tia nước vào khoang thiết bị. Toàn bộ vỏ, bản lề và khóa nén ưu tiên inox nhằm ổn định độ bền vật liệu trong môi trường ẩm và có hóa chất. Hệ gioăng EPDM/silicone ép đều quanh mép, kết hợp gờ chống hắt nước (labyrinth) để duy trì độ kín khít theo chuẩn IP65 ngoài trời. Thông số kỹ thuật tiêu biểu:

• Độ dày tôn inox trong dải 1.2–1.5 mm, tối ưu độ cứng – khối lượng.
• Khóa nén 2–3 điểm cho cánh cao, chống hở khe khi rung.
• Ốc siết cáp đạt mức IP tương ứng, có vòng nhỏ giọt hạn chế nước chạy theo dây.

Kết quả: Tủ hoạt động ổn định sau nhiều năm, không có dấu hiệu gỉ sét, bảo vệ an toàn tuyệt đối cho thiết bị. Kiểm tra định kỳ sau mưa bão không ghi nhận thấm nước ở vị trí khóa, ốc siết cáp và bản lề. Bên trong tủ khô ráo, độ ẩm được kiểm soát, giảm rõ rệt hỏng hóc do ngưng tụ. Tuổi thọ lớp bề mặt inox ổn định, hầu như không phát sinh dặm vá hay thay mới, giúp giảm OPEX. Dự án được nghiệm thu thuận lợi, duy trì uptime hệ thống xử lý theo đúng kỳ vọng của nhà máy – một minh chứng điển hình cho “vỏ tủ điện cho nhà máy” vận hành bền bỉ.

Dự án 2: Vỏ tủ thép sơn tĩnh điện cho hệ thống chiếu sáng khu đô thị

Thách thức: Cần số lượng lớn, đồng bộ về kích thước và màu sắc, chi phí tối ưu. Hệ thống chiếu sáng công cộng yêu cầu tủ ngoài trời lắp dọc tuyến, đồng bộ mã màu theo quy hoạch đô thị. Tiến độ triển khai gấp, giao theo từng đợt để kịp lịch thi công của nhà thầu cơ điện. Mục tiêu là tối ưu CAPEX nhưng vẫn đảm bảo cấp bảo vệ IP phù hợp và tính thẩm mỹ cao, tránh loang màu dưới nắng UV. Chủ đầu tư cần “vỏ tủ điện khu đô thị” cân bằng tốt giữa hiệu năng và chi phí vòng đời (TCO).

Giải pháp: Sản xuất hàng loạt vỏ tủ thép sơn tĩnh điện 1.5mm, màu ghi sáng theo yêu cầu, chuẩn IP55. Quy trình cắt – chấn – đột CNC theo bản vẽ chuẩn hóa giúp chúng tôi kiểm soát dung sai, đảm bảo độ đồng nhất ở tất cả lô hàng. Hệ sơn tĩnh điện RAL ghi sáng kháng UV được kiểm tra độ bám – độ dày màng để giữ màu lâu ngoài trời. Cấp IP55 đáp ứng tốt mưa tạt và bụi đường đô thị, đồng thời tối ưu chi phí so với cấu hình IP cao hơn. Gói giải pháp gồm:

• Mã quy cách đồng bộ theo kích thước chuẩn, dễ lắp đặt và thay thế.
• Thanh DIN, tấm panel lắp sẵn theo layout, rút ngắn thời gian đấu nối tại hiện trường.
• Tem nhãn, mã lô và hồ sơ KCS đi kèm từng kiện, thuận tiện nghiệm thu.

Kết quả: Bàn giao đúng tiến độ, sản phẩm đồng đều, đáp ứng yêu cầu kỹ thuật và thẩm mỹ của chủ đầu tư. Tỷ lệ lỗi ngoại quan và sai kích thước ở mức rất thấp, hầu như không cần phân loại lại tại công trường. Màu sơn ổn định, bề mặt không phồng rộp dưới nắng, hạn chế chi phí bảo trì sớm trong giai đoạn vận hành. Hệ tủ đồng bộ giúp nhà thầu đẩy nhanh tốc độ lắp đặt, tối ưu chi phí nhân công. Đây là một “dự án vỏ tủ điện” điển hình cho bài toán chi phí – hiệu năng được giải quyết trọn vẹn.

“Cơ Khí Đại Việt kiểm soát chất lượng rất chặt. Lô tủ giao theo tiến độ, lắp lên đồng đều, đo kiểm IP đạt như chào thầu. Đội kỹ thuật hỗ trợ hiện trường nhanh và chuẩn mực.”

— Đại diện nhà thầu cơ điện khu đô thị

Những kết quả trên lý giải vì sao nhiều chủ đầu tư lựa chọn Cơ Khí Đại Việt làm đối tác dài hạn. Ở phần sau, chúng tôi sẽ hệ thống hóa các lý do này thành tiêu chí chọn nhà cung cấp — giúp Quý khách ra quyết định nhanh, tự tin trong mục “Tại Sao Chọn Cơ Khí Đại Việt Làm Đối Tác Toàn Diện?”.

Tại Sao Chọn Cơ Khí Đại Việt Làm Đối Tác Toàn Diện?

Tổng hợp những lý do cốt lõi giúp Cơ Khí Đại Việt trở thành đối tác tin cậy trong lĩnh vực cung cấp giải pháp vỏ tủ điện ngoài trời.

Sau các case study vừa trình bày, Quý khách đã thấy rõ cách một hệ vỏ tủ được chuẩn hóa về vật liệu, cấp IP và quy trình lắp ráp sẽ quyết định độ ổn định vận hành ngoài trời. Đó không phải câu chuyện may rủi, mà là năng lực tích lũy của một công ty vỏ tủ điện có quy trình bài bản. Dưới đây là những điểm khác biệt khiến Cơ Khí Đại Việt trở thành đối tác tin cậy để cùng Quý khách tối ưu TCO, giảm rủi ro và đảm bảo tiến độ dự án.

Năng lực sản xuất “may đo” tại xưởng

Sở hữu nhà xưởng và máy móc hiện đại (CNC, Laser), chủ động trong sản xuất. Hệ thống cắt laser, đột/chấn CNC giúp chúng tôi kiểm soát dung sai ổn định, đảm bảo độ khít của cửa – gioăng để đạt cấp bảo vệ IP mục tiêu (IP54 đến IP65 theo dự án). Dải độ dày vật liệu linh hoạt 1.0–2.5 mm được tính theo yêu cầu chịu lực và môi trường lắp đặt. Chủ động xưởng giúp rút ngắn lead time, đồng bộ chất lượng từng lô và giảm lỗi ngoại quan khi gia công khối lượng lớn.

Khả năng tùy biến cao, đáp ứng mọi yêu cầu phi tiêu chuẩn của khách hàng. Quý khách có thể yêu cầu cửa 2 lớp, cửa sổ mica quan sát, lỗ cáp, nắp che khóa, mái hắt, khe chồng mí chống hắt nước và bố trí thông gió có phin lọc. Tất cả đều được dựng bản vẽ 2D/3D để duyệt trước, bảo đảm không gian lắp đặt cho MCCB, contactor, PLC, biến tần và thao tác bảo trì. Màu sơn theo mã RAL, khắc/ép logo và gắn tem nhận diện thương hiệu được thực hiện ngay tại xưởng, mang lại tính đồng bộ cao cho toàn bộ cụm tủ ngoài trời.

Kinh nghiệm và chuyên môn kỹ thuật

Hơn 10 năm kinh nghiệm trong ngành cơ khí chính xác và thiết bị điện. Chúng tôi am hiểu các bối cảnh lắp đặt thực tế: ven biển ẩm mặn nên ưu tiên inox 304; đô thị yêu cầu đồng bộ màu, cân đối giữa CAPEX và OPEX với thép sơn tĩnh điện. Mức IP được tư vấn theo IEC 60529 (IP Code), tối thiểu IP54 cho ngoài trời và có thể nâng lên IP65 khi cần phun rửa áp lực. Mục tiêu là tối ưu tổng chi phí sở hữu (TCO) trong suốt vòng đời thiết bị.

Đội ngũ kỹ sư am hiểu sâu về tiêu chuẩn kỹ thuật, sẵn sàng tư vấn giải pháp tối ưu. Chúng tôi lựa chọn đúng chủng loại gioăng EPDM/silicone, khóa nén 2–3 điểm cho cánh cao và phụ kiện đạt IP tương ứng (ốc siết cáp, quạt – phin lọc). Bố trí tấm panel, ray DIN, khoảng hở thao tác và hướng đi dây được tính toán trong mô hình 3D để hạn chế phát sinh tại công trường. Các khuyến nghị về tản nhiệt – thông gió và chống ngưng tụ ẩm giúp tủ vận hành ổn định trong điều kiện nắng nóng – mưa tạt kéo dài.

Cam kết chất lượng và tiến độ

Quy trình kiểm soát chất lượng chặt chẽ ở từng công đoạn. Từ KCS kích thước, bề mặt sơn đến thử kín nước tham chiếu IEC 60529 (IP54/IP65), mọi tiêu chí đều có biểu mẫu ghi nhận. Các vị trí nhạy cảm như khóa, bản lề, ốc siết cáp và cửa sổ mica được kiểm tra mục tiêu “không thấm nước – không đọng hơi” sau thử. Hồ sơ nghiệm thu đi kèm từng kiện hàng, thuận tiện đối soát và lưu vết theo lô sản xuất.

Luôn nỗ lực đảm bảo tiến độ giao hàng như đã cam kết với khách hàng dự án. Năng lực xưởng và quy hoạch máy móc cho phép sản xuất song song nhiều mã quy cách, đáp ứng đơn hàng số lượng lớn. Kế hoạch giao theo đợt giúp đồng bộ với tiến độ ME tại hiện trường, giảm thời gian chờ tổ đội lắp đặt. Đóng gói trên pallet, chống va đập và mã hóa kiện hàng giúp công tác tiếp nhận – lắp dựng diễn ra nhanh gọn.

Giá cả cạnh tranh và dịch vụ toàn diện

Báo giá trực tiếp từ nhà sản xuất, không qua trung gian. Với lợi thế xưởng sản xuất vỏ tủ điện, chi phí được bóc tách minh bạch theo vật liệu, cấp IP, độ dày, phụ kiện và tiến độ. Chúng tôi luôn đề xuất phương án value engineering để tối ưu CAPEX mà vẫn duy trì hiệu suất vận hành. Các chính sách số lượng và tiêu chuẩn hóa mã hàng hỗ trợ Quý khách kiểm soát ngân sách tốt hơn.

Cung cấp dịch vụ trọn gói từ tư vấn, thiết kế, sản xuất đến giao hàng tận nơi. Một đầu mối – một trách nhiệm, Cơ Khí Đại Việt đảm nhận toàn bộ vòng đời dự án: khảo sát, thiết kế 2D/3D, gia công, lắp ráp, kiểm tra IP, bàn giao – bảo hành. Phụ kiện có thể lắp sẵn (ray DIN, tấm panel, ốc siết cáp) để rút ngắn thời gian đấu nối tại hiện trường. Quý khách có thể xem tổng quan năng lực tại Trang chủ Cơ Khí Đại Việt để đánh giá nhanh quy mô và quy trình vận hành.

• Giải pháp tối ưu theo bối cảnh lắp đặt: vật liệu, IP, thông gió – tản nhiệt, chống ngưng tụ.
• Kiểm soát chất lượng xuyên suốt, tài liệu nghiệm thu đầy đủ, dễ bàn giao.
• Tiến độ chắc chắn, giao hàng theo đợt, đóng gói an toàn.
• Chi phí cạnh tranh, tối ưu TCO nhờ thiết kế – sản xuất đồng bộ tại xưởng.

Ngay tiếp theo, chúng tôi sẽ trình bày quy trình đặt hàng và thời gian giao hàng từ tư vấn, báo giá đến sản xuất – lắp đặt – bảo hành để Quý khách chủ động kế hoạch triển khai.

Quy Trình Đặt Hàng & Thời Gian Giao Hàng – Tư Vấn, Báo Giá, Sản Xuất, Lắp Đặt, Bảo Hành

Mô tả rõ ràng các bước trong quy trình làm việc với khách hàng, từ khâu tiếp nhận yêu cầu đầu tiên đến khi giao hàng và bảo hành sản phẩm.

Sau phần “Tại Sao Chọn Cơ Khí Đại Việt Làm Đối Tác Toàn Diện?”, bước tiếp theo là biến lựa chọn đó thành kế hoạch triển khai mạch lạc. Chúng tôi xây dựng quy trình đặt hàng vỏ tủ điện theo chuẩn dự án, minh bạch thời hạn, thông số và đầu việc của mỗi bên để Quý khách chủ động CAPEX, kiểm soát tiến độ và giảm rủi ro khi nghiệm thu. Nội dung dưới đây giúp Quý khách nắm rõ lộ trình từ tư vấn – báo giá đến sản xuất, giao hàng và kích hoạt bảo hành.

Thời gian giao hàng vỏ tủ điện phụ thuộc vào cấu hình kỹ thuật và khối lượng. Những yếu tố ảnh hưởng chính gồm: vật liệu (thép sơn tĩnh điện, inox 304/201), cấp bảo vệ IP mục tiêu (IP54/IP55/IP65 theo IEC 60529), độ dày tôn, mức độ tùy biến (cửa 2 lớp, cửa sổ mica, mái hắt, lỗ cáp), yêu cầu lắp đặt tại hiện trường và tiến độ giao theo đợt. Cơ Khí Đại Việt luôn chốt rõ mốc thời gian ngay trong báo giá và hợp đồng để Quý khách dễ điều phối tổng tiến độ ME.

5 bước đặt hàng đơn giản

Bước 1: Gửi yêu cầu (bản vẽ, thông số kỹ thuật, số lượng) qua Hotline/Email. Quý khách vui lòng cung cấp bản vẽ kỹ thuật (PDF/DWG/STEP), kích thước cơ bản (H×W×D), vật liệu dự kiến, cấp IP, danh mục phụ kiện (ray DIN, tấm panel, khóa nén, ốc siết cáp), số lượng và thời hạn mong muốn. Nếu chưa đủ dữ liệu, đội ngũ của chúng tôi sẽ hỗ trợ khảo sát nhanh hoặc dựng sơ bộ để thống nhất thông số. Thông tin càng đầy đủ, lead time và chi phí sẽ được tối ưu ngay từ đầu.

Bước 2: Cơ Khí Đại Việt tư vấn và gửi báo giá chi tiết. Chúng tôi đề xuất cấu hình tối ưu theo môi trường lắp đặt và mục tiêu TCO: lựa chọn vật liệu, cấp IP, giải pháp chống hắt nước – chống ngưng tụ, phương án thông gió – tản nhiệt. Báo giá thể hiện rõ BOM, tiêu chuẩn hoàn thiện bề mặt, điều kiện bảo hành, thời gian sản xuất – giao hàng và điều khoản thanh toán. Bản vẽ 2D/3D đính kèm (khi cần) để Quý khách duyệt trước khi chốt.

Bước 3: Hai bên thống nhất, ký kết hợp đồng và đặt cọc. Hợp đồng ghi nhận đầy đủ mã quy cách, tiêu chuẩn kiểm tra IP, màu sơn (mã RAL), phương án đóng gói – vận chuyển và lịch giao theo đợt. Mốc thanh toán minh bạch giúp kiểm soát CAPEX và đảm bảo nguồn lực sản xuất. Ngay sau khi nhận cọc, hồ sơ kỹ thuật được “đóng băng” để chuyển sang gia công.

Bước 4: Tiến hành sản xuất theo đúng thông số đã duyệt. Quy trình gồm cắt – đột – chấn CNC, hàn – làm sạch bề mặt, sơn tĩnh điện/đánh xước inox, lắp ráp phụ kiện và KCS từng công đoạn. Các vị trí rủi ro thấm (khóa nén, bản lề, ốc siết cáp, cửa sổ mica) được gia cố theo cấp IP mục tiêu; khi yêu cầu, mẫu đại diện sẽ được thử kín nước tham chiếu IEC 60529. Mọi sai lệch so với bản vẽ được xử lý theo quy trình thay đổi kỹ thuật đã thỏa thuận.

Bước 5: Giao hàng, nghiệm thu và thanh toán phần còn lại. Hàng được đóng gói trên pallet, chống va đập, mã hóa kiện theo lô để kiểm đếm nhanh. Biên bản nghiệm thu kèm checklist KCS, phiếu bảo hành, hướng dẫn lắp đặt – bảo trì. Sau nghiệm thu, chúng tôi bàn giao hồ sơ và kích hoạt bảo hành theo hợp đồng. Đội kỹ thuật sẵn sàng hỗ trợ tại hiện trường nếu Quý khách yêu cầu lắp đặt, treo tủ và căn chỉnh.

Thời gian giao hàng dự kiến

• Hàng chuẩn theo mã quy cách có sẵn: khoảng 3–5 ngày làm việc sau khi ký hợp đồng/đặt cọc.
• Sản xuất theo bản vẽ tùy biến: khoảng 7–15 ngày làm việc tùy cấu hình và số lượng.
• Đơn hàng số lượng lớn, giao theo đợt: khoảng 2–4 tuần; chúng tôi lập kế hoạch chi tiết theo tiến độ ME.
• Cấu hình IP65, inox 304, 2 lớp cửa hoặc yêu cầu thử kín: có thể cộng thêm 2–3 ngày cho khâu kiểm tra và hoàn thiện.
• Dịch vụ lắp đặt tại hiện trường: trung bình 1–3 ngày/tuyến, phụ thuộc mặt bằng và điều kiện thi công.

Bảo hành & hỗ trợ sau bán hàng

Bảo hành vỏ tủ điện được áp dụng theo hợp đồng, bao gồm lỗi gia công – lắp ráp và chất lượng hoàn thiện trong điều kiện vận hành tiêu chuẩn. Phạm vi không bao gồm hư hại do lắp đặt sai quy cách, tác động cơ học bất thường hoặc ngập nước vượt cấp IP đã xác nhận. Quy trình bảo hành đơn giản: cung cấp mã lô, hình ảnh hiện trạng và mô tả triệu chứng; đội kỹ thuật sẽ tư vấn khắc phục từ xa hoặc lên lịch hỗ trợ hiện trường theo thỏa thuận. Chúng tôi duy trì nguồn phụ kiện thay thế tương thích (khóa nén, gioăng EPDM/silicone, ốc siết cáp, kính mica) để việc khôi phục vận hành diễn ra nhanh gọn.

Nếu Quý khách còn băn khoăn về chỉ số IP, lựa chọn vật liệu hay phương án lắp đặt, phần Câu Hỏi Thường Gặp ngay sau đây sẽ giải đáp nhanh những tình huống phổ biến. Liên hệ chúng tôi để nhận lộ trình triển khai phù hợp với ngân sách và tiến độ dự án.

Câu Hỏi Thường Gặp (FAQ)
