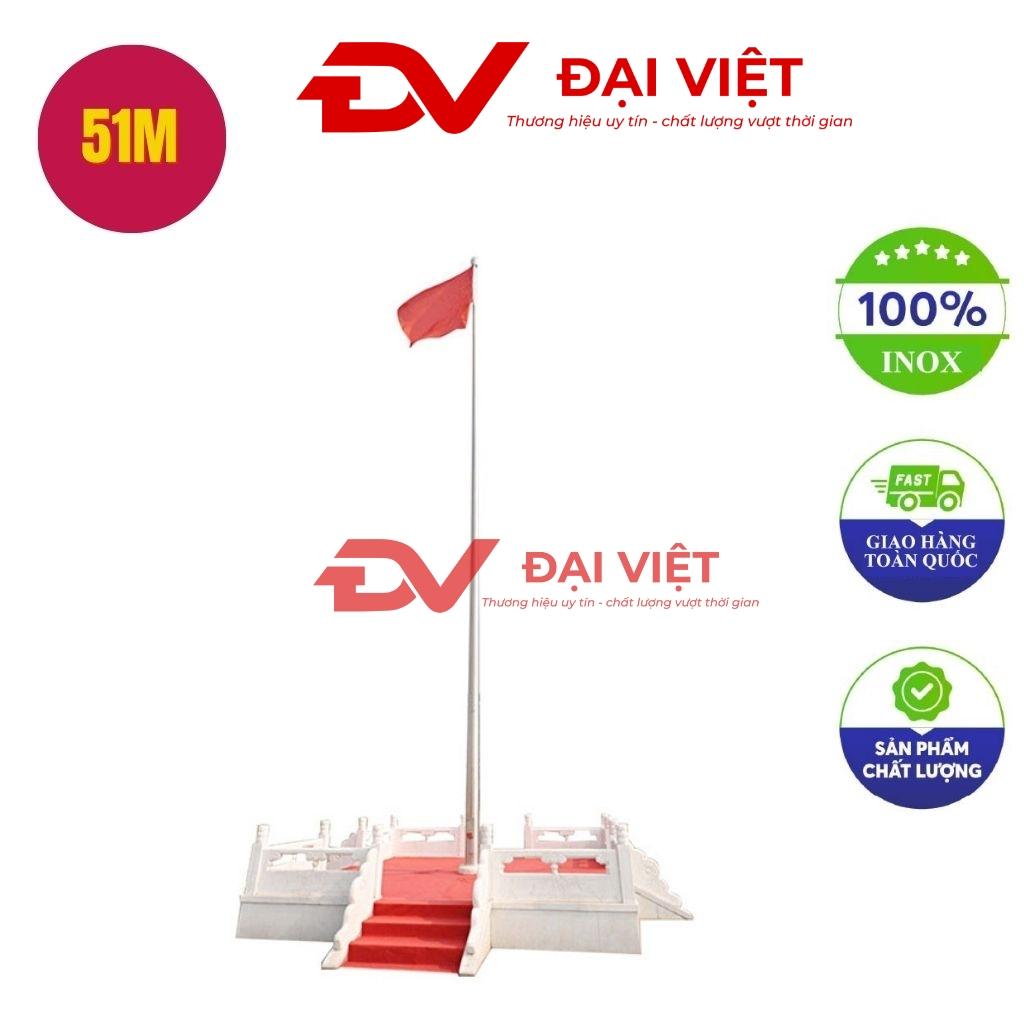

Cột cờ inox cao 51m

Cột cờ inox cao 51m là hệ kết cấu cột cờ kích thước lớn gồm 10 phân đoạn ống thu côn chịu lực từ φ609mm xuống φ141mm, được sản xuất trực tiếp tại xưởng Cơ Khí Đại Việt. Thiết kế kỹ thuật chuẩn xác giúp công trình đáp ứng tiêu chuẩn an toàn chịu gió bão cấp 12 cho các khu vực quảng trường, di tích lịch sử và trung tâm hành chính.

• ✓ Chất liệu chế tạo: Tùy chọn Inox 304 tiêu chuẩn hoặc Inox 316 cao cấp với khả năng chống ăn mòn và kháng oxy hóa bền bỉ ngoài trời.
• ✓ Kết cấu thân cột: Ghép từ 10 phân đoạn ống thu côn (φ609, φ559, φ508, φ457, φ406, φ355, φ304, φ273, φ219, φ141) với độ dày thân ống 10-15mm.
• ✓ Chân đế chịu lực: Bản mã inox đường kính Ø1100mm, độ dày 30mm liên kết cùng lồng sắt gia cố và 4 bu lông neo M30 kiên cố.
• ✓ Công nghệ hàn TIG (GTAW): Mối hàn hồ quang khí trơ ngấu sâu, liền khối, đảm bảo độ bền cơ học cao và bề mặt hoàn thiện thẩm mỹ.
• ✓ Cơ cấu buly xoay 360°: Hệ dẫn hướng cáp đỉnh cột giúp lá cờ xoay tự do theo chiều gió, ngăn ngừa hoàn toàn tình trạng kẹt ròng rọc hoặc quấn cờ.
• ✓ Vận hành linh hoạt: Tích hợp hai phương thức nâng hạ cờ bằng tay quay cơ khí trợ lực hoặc hệ thống motor điện điều khiển từ xa.

Chi tiết kết cấu từng phân đoạn ống và giải pháp móng neo giữ đóng vai trò nền tảng giúp công trình đạt độ ổn định cao nhất.

Cột cờ inox 51m: giải pháp kết cấu vững chắc và vận hành thông minh

Hệ thống cột cờ inox 51m đạt độ bền vững tối đa nhờ kết cấu 10 đoạn ống inox phân bổ lực khoa học, bản mã móng kiên cố và công nghệ liên kết hàn TIG đạt chuẩn kỹ thuật.

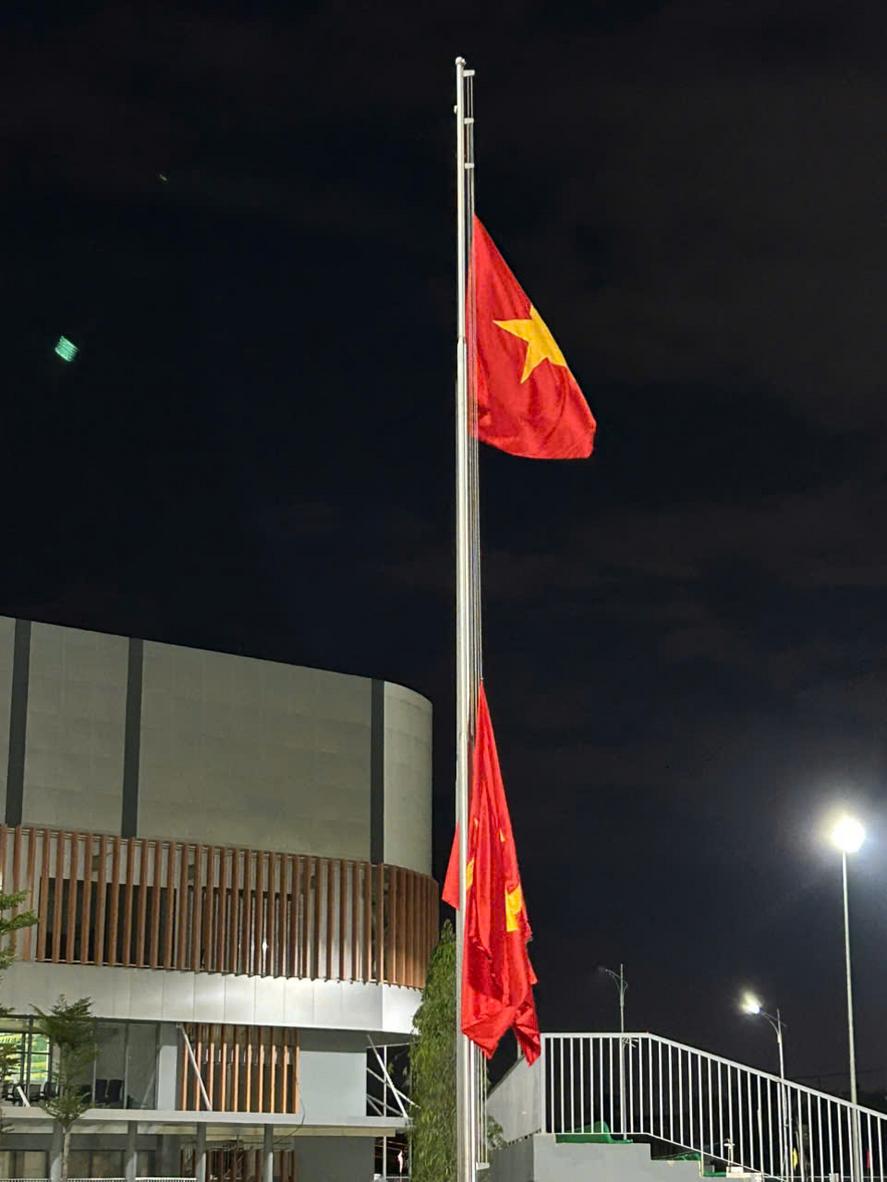

Kết cấu 10 phân đoạn ống chịu lực từ phi 609 xuống phi 141

Cột cờ inox cao 51m CKDV-306 là hệ kết cấu cột cờ kích thước lớn gồm 10 phân đoạn ống inox 304 hoặc 316 thu côn chịu lực, phục vụ các công trình quảng trường và trung tâm hành chính. Cột cờ inox cao 51m CKDV-306 được ghép từ 10 phân đoạn ống có đường kính giảm dần từ φ609mm xuống φ141mm với độ dày 10-15mm. Quy cách gia công gồm các đường kính chuyển tiếp lần lượt là φ609, φ559, φ508, φ457, φ406, φ355, φ304, φ273, φ219 và φ141. Việc thu hẹp tiết diện từ gốc lên ngọn giúp phân bổ mô-men uốn tối ưu theo chiều cao tương đương tòa nhà 17 tầng, hạn chế tình trạng biến dạng trước áp lực gió lớn trên cao.

Vật liệu thân cột sử dụng inox 304 nguyên tấm chống ăn mòn hiệu quả trong môi trường nhiệt đới gió mùa. Đối với các công trình ven biển hoặc khu vực nhiễm mặn, chủ đầu tư có thể lựa chọn mác inox 316 để tăng cường khả năng chống oxy hóa bề mặt.

Bản mã chân đế phi 1100mm dày 30mm kết hợp 4 bu lông neo M30

Chân đế cột cờ 51m sử dụng bản mã inox đường kính Ø1100mm, độ dày 30mm kết hợp lồng sắt gia cố và 4 bu lông neo M30 chịu tải gió cấp 12. Tấm bản mã dày 30mm đóng vai trò phân tán áp lực nén xuống đài móng bê tông cốt thép, giảm thiểu hiện tượng tập trung ứng suất tại gốc cột. Cụm bu lông neo M30 chôn sâu trong móng giúp giữ vững vị trí cột cờ trước các đợt rung chấn và lực giật gió giông.

Khi chuẩn bị hạ tầng, đơn vị thi công cần định vị tim cốt móng chính xác theo bản vẽ kết cấu và kiểm tra độ đồng tâm của 4 vị trí bu lông trước khi đổ bê tông. Việc kiểm soát dung sai lắp đặt chân đế tạo điều kiện thuận lợi cho công tác cẩu lắp thân cột an toàn, chuẩn xác.

Buly xoay 360 độ chống xoắn lá cờ cùng cơ chế kéo cờ kép

Buly xoay 360° là cơ cấu dẫn hướng dây cáp đỉnh cột giúp lá cờ xoay tự do theo hướng gió mà không bị vướng hoặc quấn quanh thân cột. Cột cờ inox CKDV-306 tích hợp cơ cấu buly xoay 360° chống xoắn cờ và hỗ trợ hai cơ chế vận hành: tay quay cơ khí hoặc motor điều khiển từ xa. Nếu bạn cần một kích thước nhỏ gọn hơn cho khuôn viên hạn chế diện tích, hãy tham khảo mẫu Cột cờ inox cao 5m của chúng tôi.

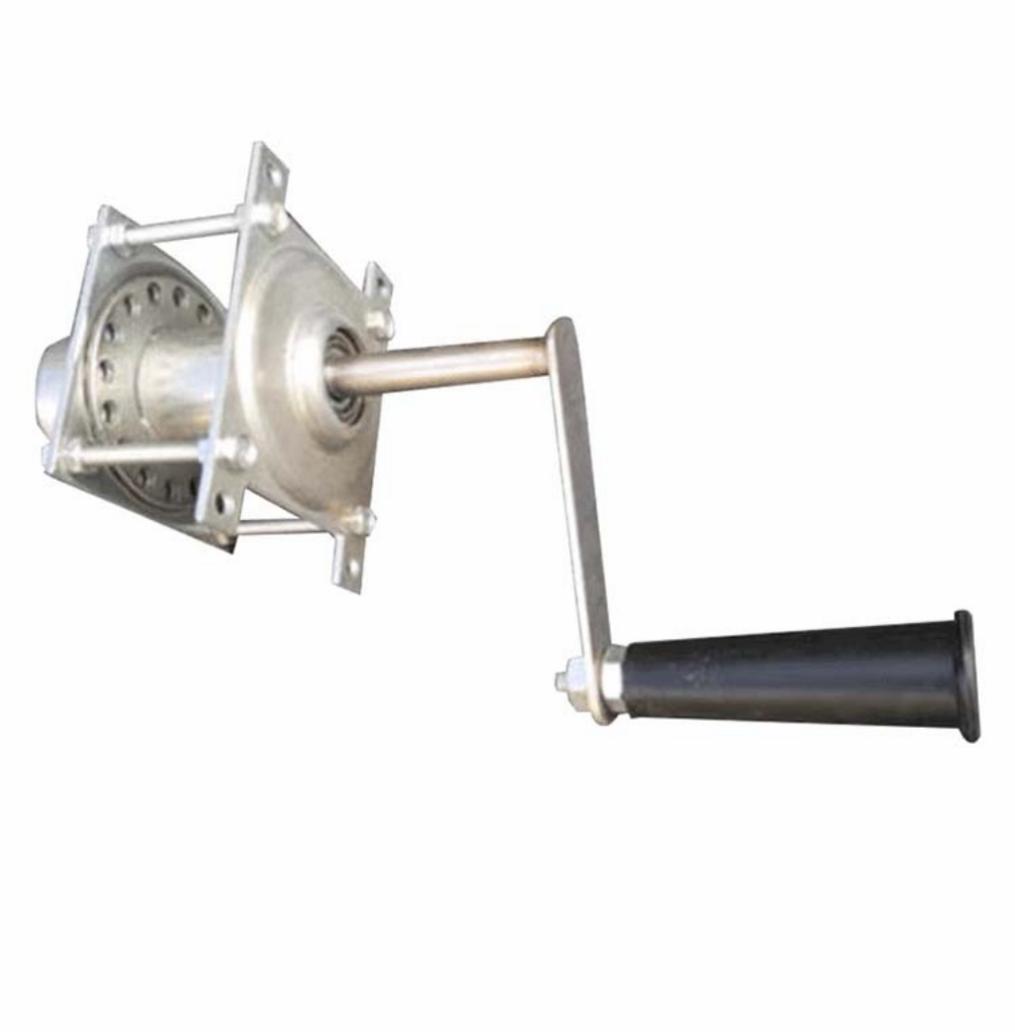

Hệ phụ kiện đồng bộ bao gồm quả châu inox đỉnh cột, ròng rọc inox, tăng đơ, khóa cáp và vòng chặn chống trượt định vị lá cờ khổ lớn luôn trang nghiêm. Hệ thống motor điện tự động hóa quy trình thượng cờ theo nghi lễ, kết hợp tay quay cơ khí trợ lực giúp bạn chủ động vận hành trong mọi tình huống mất điện.

Công nghệ hàn TIG ngấu sâu bảo đảm an toàn kết cấu 24 tháng

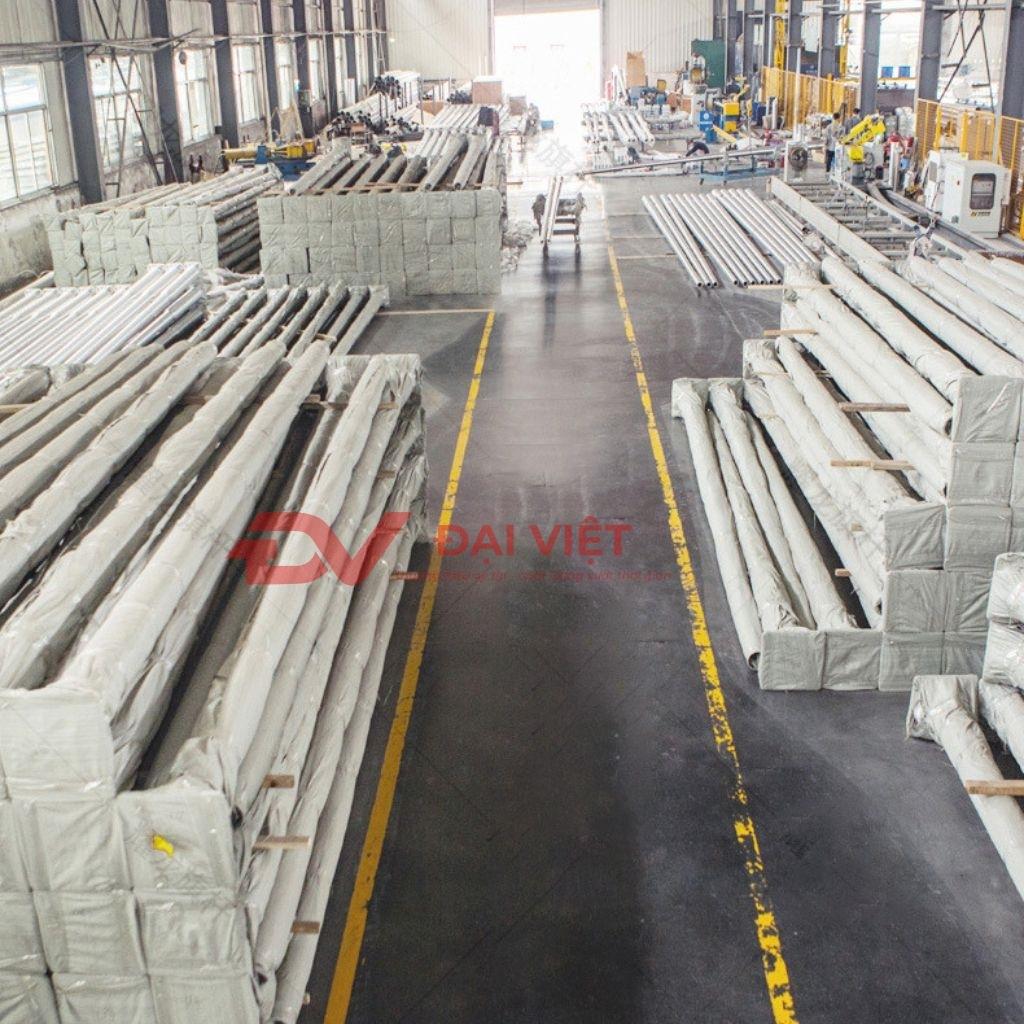

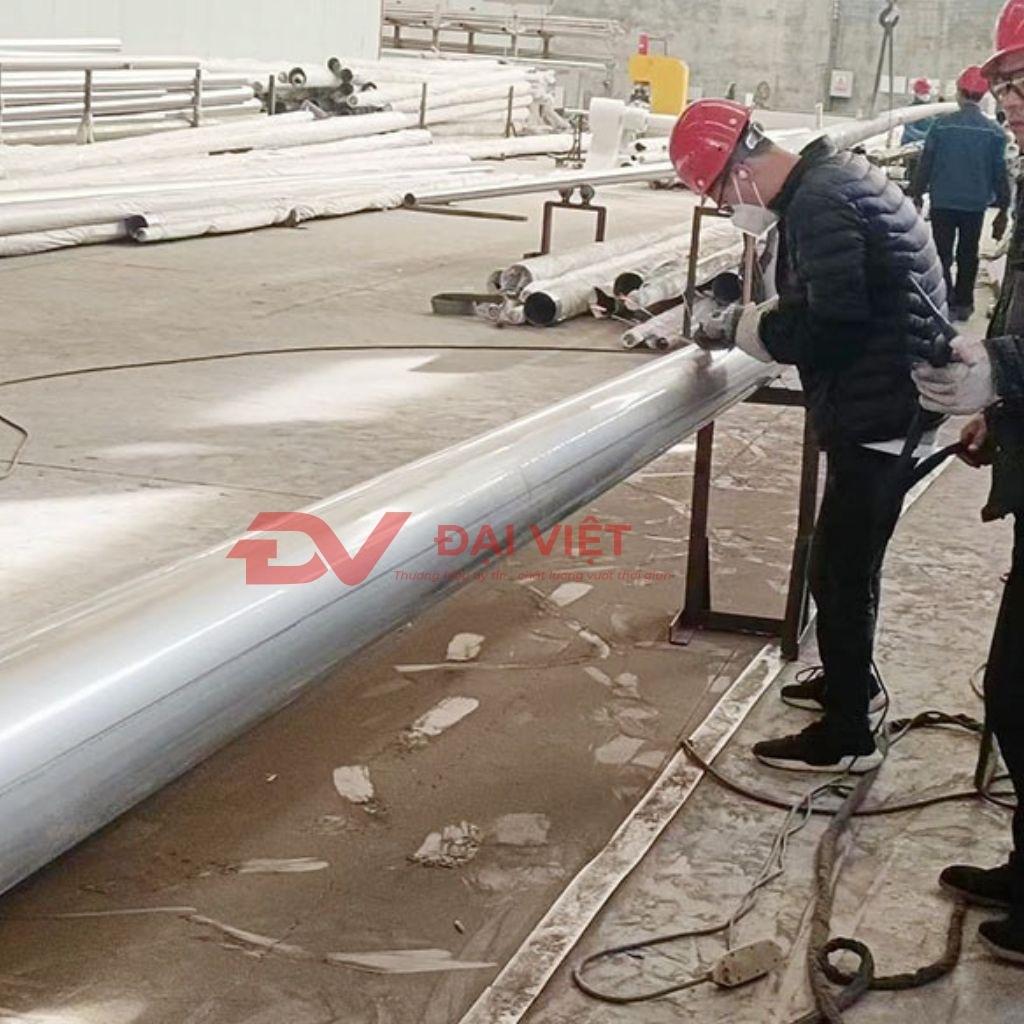

Hàn TIG (GTAW) là công nghệ hàn hồ quang vonfram trong môi trường khí trơ bảo vệ, tạo liên kết kim loại đồng nhất, kín khít và có độ bền cơ học cao trên thân cột inox. Sản phẩm được áp dụng công nghệ hàn TIG (GTAW) và bảo hành 24 tháng đối với kết cấu khung thân, 12 tháng đối với hệ thống thiết bị cơ khí. Tại xưởng Cơ Khí Đại Việt, từng phân đoạn cột cờ inox được gia công chấn lốc CNC chuẩn xác, hoàn thiện bề mặt đánh bóng hairline hoặc bóng gương đồng đều, không cháy biên và chống bám bẩn ngoài trời.

Nhằm đảm bảo công trình vận hành bền bỉ, bạn nên thực hiện kiểm tra lực siết đai ốc bu lông neo M30 và tra dầu bôi trơn hệ thống buly định kỳ 6-12 tháng một lần. Liên hệ Hotline 0906.63.84.94 để nhận tư vấn kỹ thuật, bản vẽ kết cấu và báo giá sản xuất cột cờ inox 51m trực tiếp tại xưởng Cơ Khí Đại Việt.

Các nội dung giải đáp kỹ thuật chi tiết tiếp theo sẽ làm rõ những thắc mắc phổ biến về quy trình gia công, lắp dựng và nghiệm thu công trình.

Câu hỏi thường gặp về cột cờ inox 51m

Tổng hợp thông tin kỹ thuật, tiêu chuẩn an toàn chịu gió và quy trình sản xuất cột cờ 51m giúp bạn có cơ sở dữ liệu hoàn chỉnh khi lập dự toán công trình.
