Cách tính kích thước chụp hút khói bếp công nghiệp kèm ví dụ thực tế

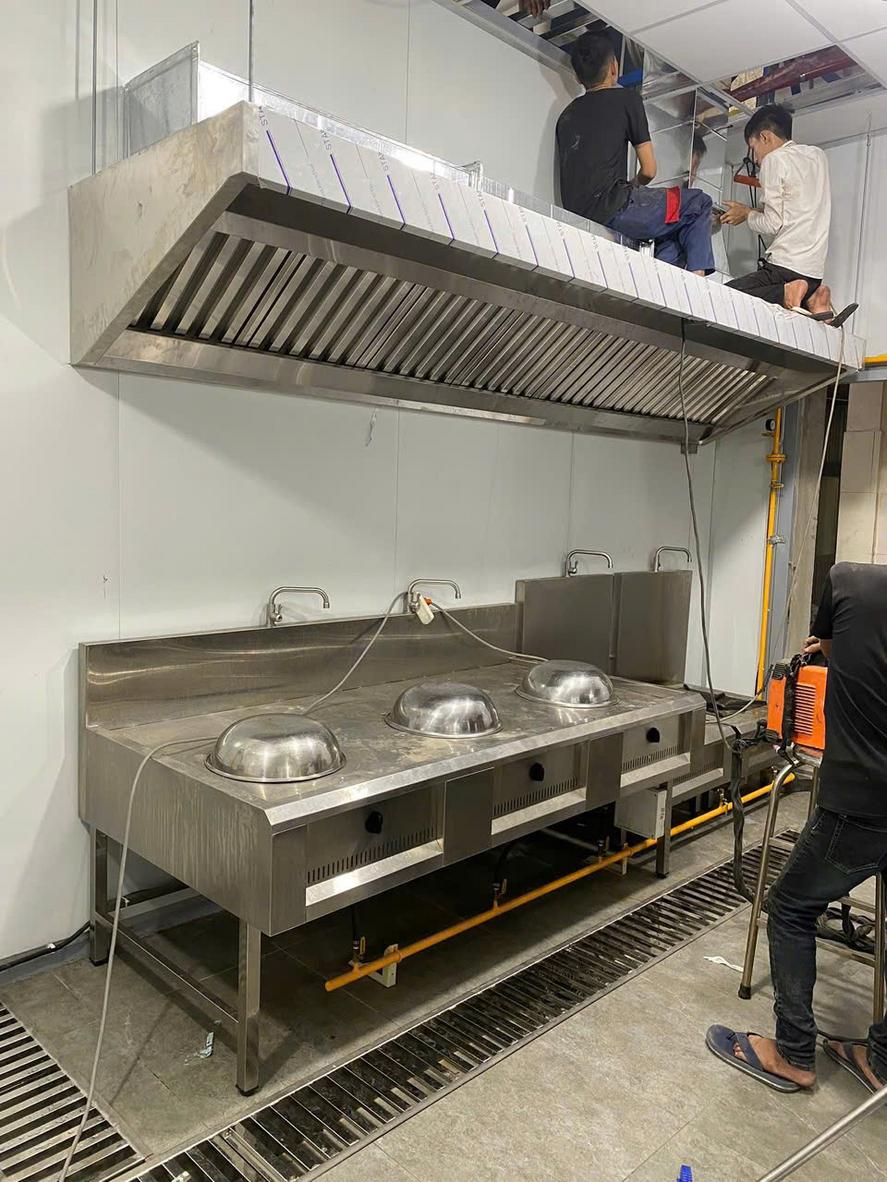

Tính sai kích thước chụp hút – chi phí vô hình mà nhiều bếp công nghiệp đang gánh

Nhiều bếp gặp cùng một tình huống: chụp hút đã lắp, quạt vẫn chạy hết công suất, nhưng khói còn tràn ra mép bếp và bám mùi trong khu nấu. Nguyên nhân thường không nằm ở quạt trước tiên, mà ở chỗ kích thước chụp hút được tính sai ngay từ đầu. Với tình trạng khói bếp không thoát được, kiểm tra lại độ bao phủ chụp, chiều cao lắp và lưu lượng hút luôn là bước kỹ thuật phải làm trước khi thay thiết bị.

Bài này tập trung vào câu hỏi cốt lõi của cách tính kích thước chụp hút khói bếp công nghiệp: cần tính đúng chiều dài, chiều rộng, chiều cao tum và lưu lượng quạt như thế nào để gia công một lần, dùng ổn định, không phải cắt nối sửa lại. Từ góc nhìn xưởng trực tiếp thi công và lắp đặt hệ thống bếp công nghiệp cho nhiều nhà hàng, khách sạn, bếp ăn công nghiệp, đây là checklist tính sơ bộ trước khi cắt tôn inox 304, bố trí phin lọc mỡ và chốt bản vẽ 2D cho toàn bộ hệ thống bếp công nghiệp.

Vì sao sai vài chục centimet vẫn làm hệ hút hoạt động kém

Độ nhô chuẩn của chụp hút thường cần lớn hơn line bếp 200mm–300mm mỗi đầu, còn khoảng cách từ mặt bếp đến đáy chụp nên giữ trong 800mm–1200mm. Chỉ cần thiếu phần nhô này, vùng gom khói ở hai đầu bị hở và dòng khí nóng sẽ thoát ra ngoài trước khi vào miệng hút. Đây là lỗi rất hay gặp ở các mẫu chụp hút khói bếp công nghiệp 2m đặt theo chiều dài bếp thực tế mà không cộng phần phủ biên.

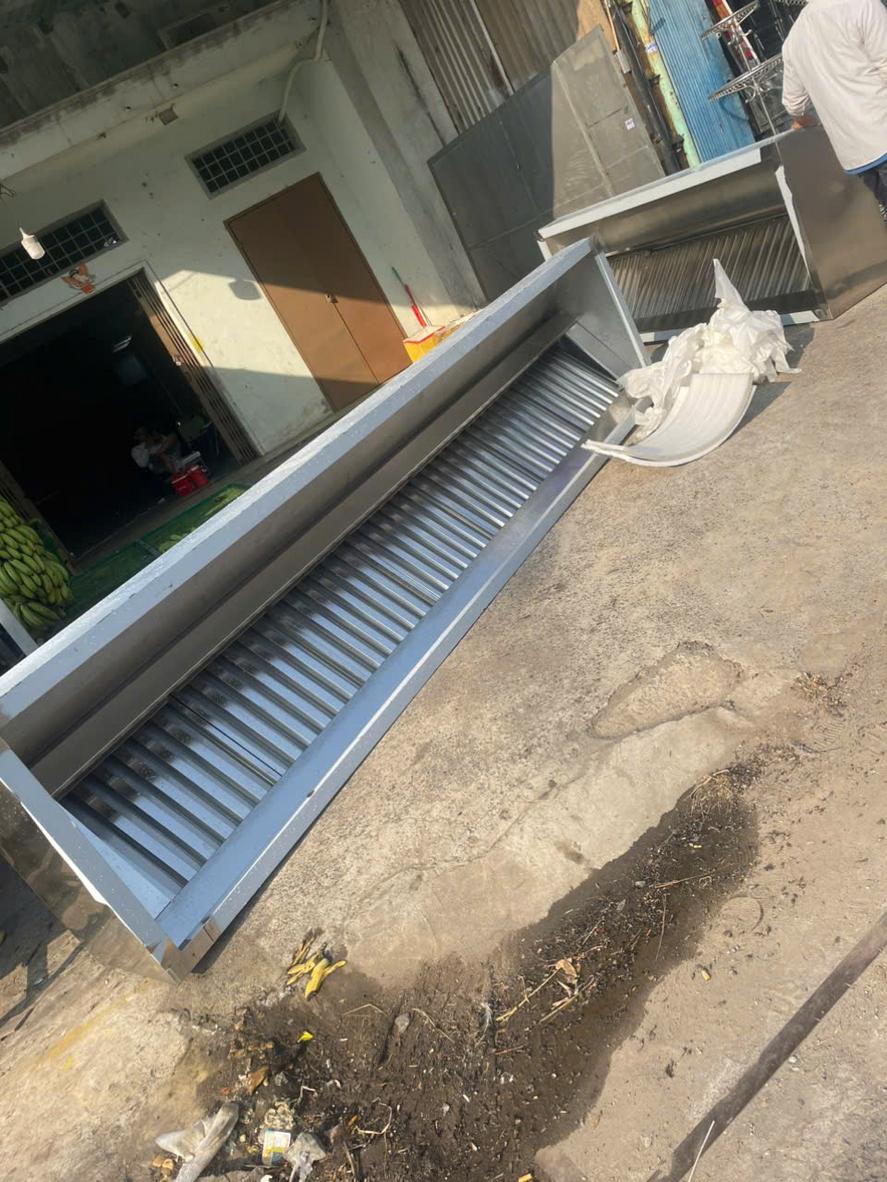

Ví dụ đơn giản: line bếp dài 2000mm, chụp cũng làm đúng 2000mm. Khi hai họng nấu ở hai đầu chạy cùng lúc, luồng khói bốc theo phương xiên ra mép ngoài nên quạt dù đủ lưu lượng vẫn không gom kín. Nếu tăng quạt ngay lúc này, bạn chỉ tăng tốc độ hút trong vùng giữa chụp chứ chưa xử lý được phần khói thoát mép.

Cần tách rõ hai lỗi kỹ thuật. Lỗi kích thước chụp là chụp không đủ vùng bao phủ, lắp quá cao hoặc tum quá thấp dưới 400mm nên khó bố trí phin lọc mỡ và vùng đệm khói. Lỗi công suất quạt là diện tích chụp đã đúng nhưng vận tốc gió tại miệng hút không đạt mức 0,2–0,4 m/s. Chẩn đoán đúng nguyên nhân sẽ tránh đổi quạt vô ích.

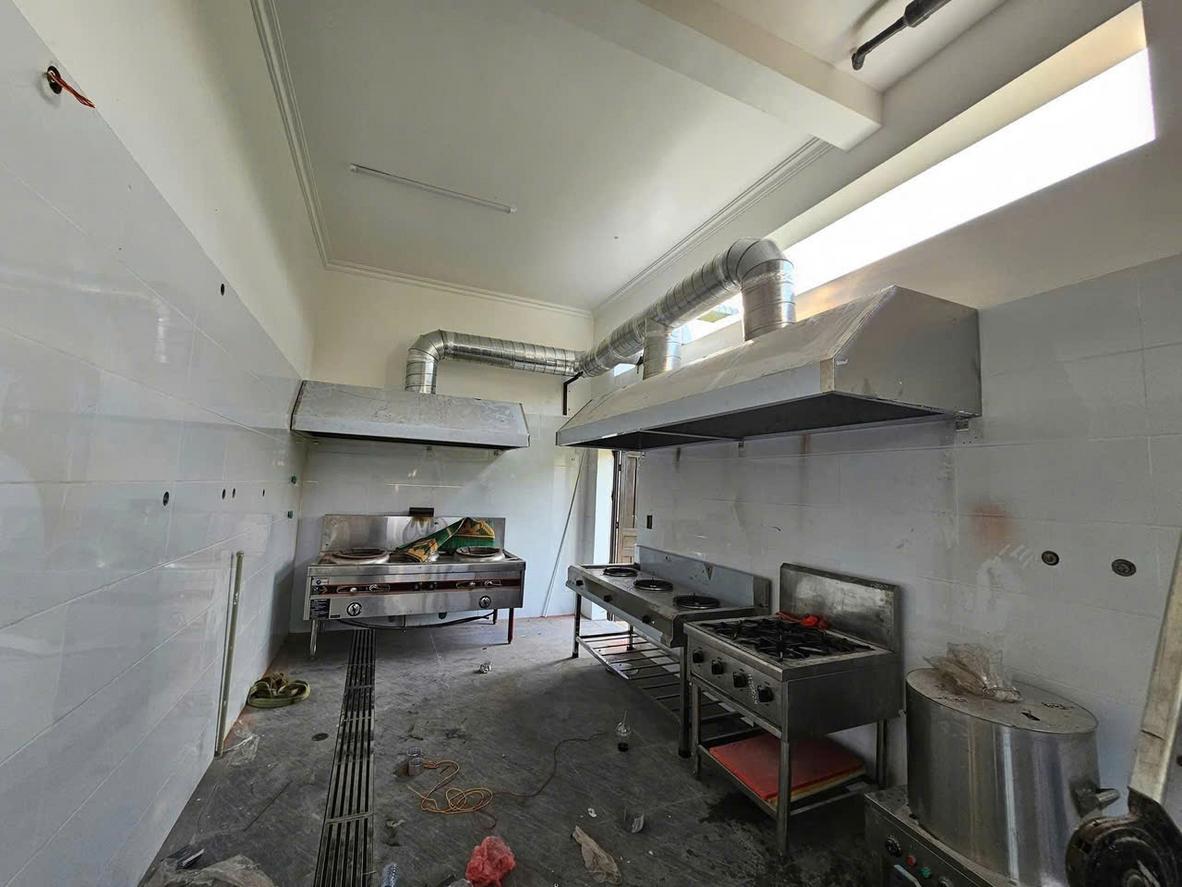

Góc nhìn từ xưởng: tính đúng trước khi cắt inox tiết kiệm gì

Bếp đang vận hành ổn mà phải tháo chụp ra cắt nối là kịch bản tốn tiền nhất. Chi phí phát sinh không chỉ là tấm inox bổ sung, mà còn gồm công tháo lắp, chỉnh lại cổ góp, đổi quạt nếu lưu lượng cũ không còn khớp, nắn lại đường ống và thời gian dừng bếp để xử lý. Một bộ chụp hút mùi inox làm sai kích thước thường kéo theo ít nhất 3 hạng mục sửa đồng thời, không dừng ở phần vỏ chụp.

Từ kinh nghiệm hơn 10 năm xử lý đơn hàng tại xưởng Đồng Nai, chúng tôi gặp khá nhiều trường hợp khách gửi số đo “lọt lòng” của bếp rồi yêu cầu gia công ngay. Đến khi lắp thực tế mới phát hiện thiếu phần nhô 250mm mỗi bên, đáy chụp treo cao hơn 1200mm hoặc ống thoát đổi hướng làm tụt áp. Lúc đó bản vẽ phải sửa, vật tư phải cắt lại, tiến độ bếp bị kéo chậm theo.

Một câu chốt rất thực tế: chụp hút quá nhỏ làm thất thoát khói, chụp hút quá lớn làm tăng diện tích hút và đẩy nhu cầu lưu lượng quạt lên cao hơn mức cần thiết. Khi diện tích S tăng, lưu lượng Q cũng tăng theo công thức Q = S × V × 3600; trong đó Q là lưu lượng quạt tính bằng m³/h, S là diện tích miệng chụp tính bằng m², V là vận tốc gió tính bằng m/s. Tính đúng từ đầu giúp chốt nhanh kích thước gia công, chọn quạt sát nhu cầu và hạn chế lãng phí điện về sau.

Lưu ý kỹ thuật: các thông số trong bài là mức khuyến nghị để tính sơ bộ. Trước khi gia công và lắp đặt thực tế, vẫn cần khảo sát hiện trường, kiểm tra line bếp, cao độ trần, hướng ống, khí bù và cường độ nấu để chốt kích thước cuối cùng.

Ở phần tiếp theo, bạn có thể nắm nhanh 5 nguyên tắc vàng để kiểm tra sơ bộ xem kích thước chụp hút mình đang dự tính đã đi đúng hướng hay chưa.

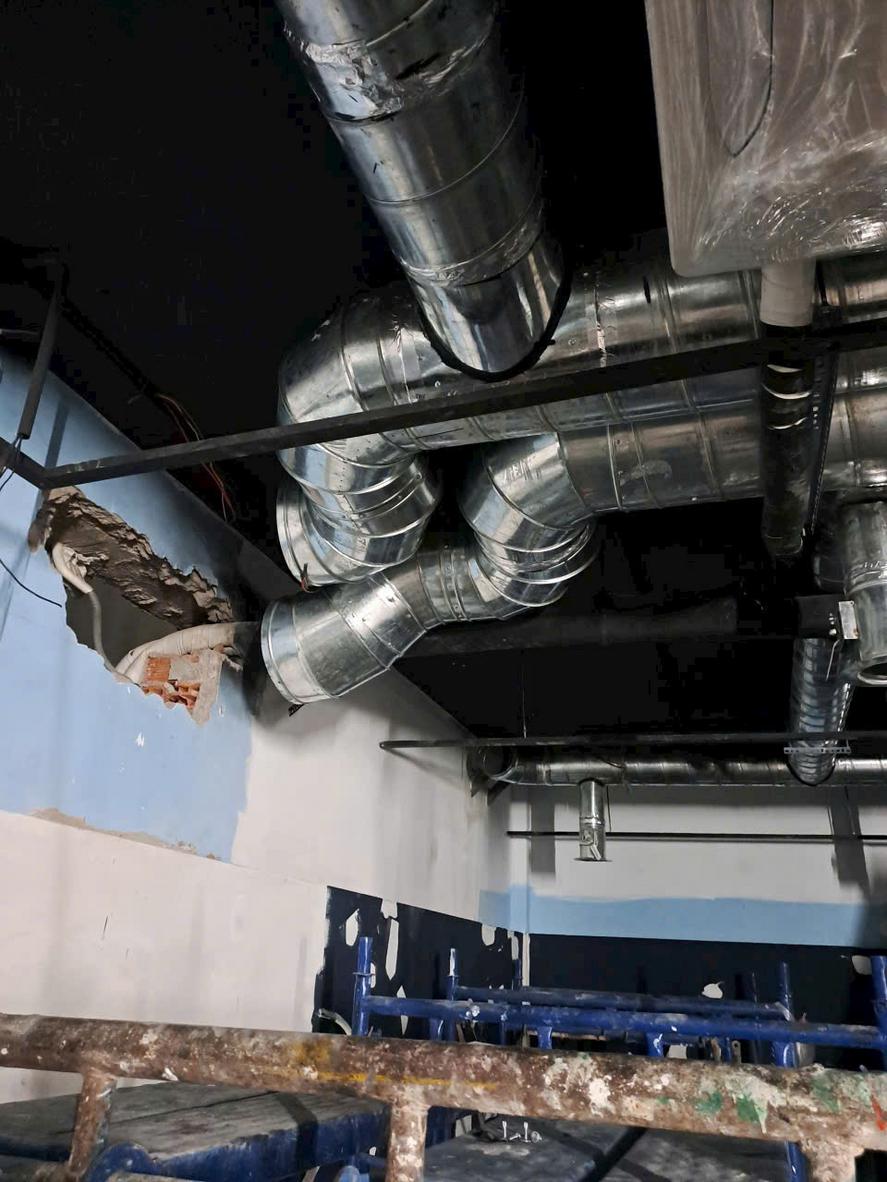

Trước khi tính: Những thông số bạn cần chuẩn bị sẵn

Sau khi thấy rõ hậu quả của việc tính sai, bước tiếp theo phải làm là chốt đúng dữ liệu đầu vào. Với chụp hút khói, sai số thường không bắt đầu ở công thức mà bắt đầu từ hiện trường: đo thiếu line bếp, bỏ sót thiết bị sinh nhiệt, không ghi cao độ trần hoặc nhầm kiểu lắp áp tường với chụp đảo.

Bạn nên thống nhất đơn vị ngay từ đầu: mm cho kích thước gia công, m khi quy đổi diện tích, m² cho mặt phủ và m³/h cho lưu lượng quạt. Một bộ dữ liệu đầu vào đủ để tính sơ bộ thường có 4 nhóm: kích thước line bếp, loại bếp, chiều cao không gian và vị trí lắp đặt. Chỉ khi đủ 4 nhóm này, các bước tính chiều dài, chiều rộng, chiều cao tum và lưu lượng hút mới ra kết quả sát thực tế.

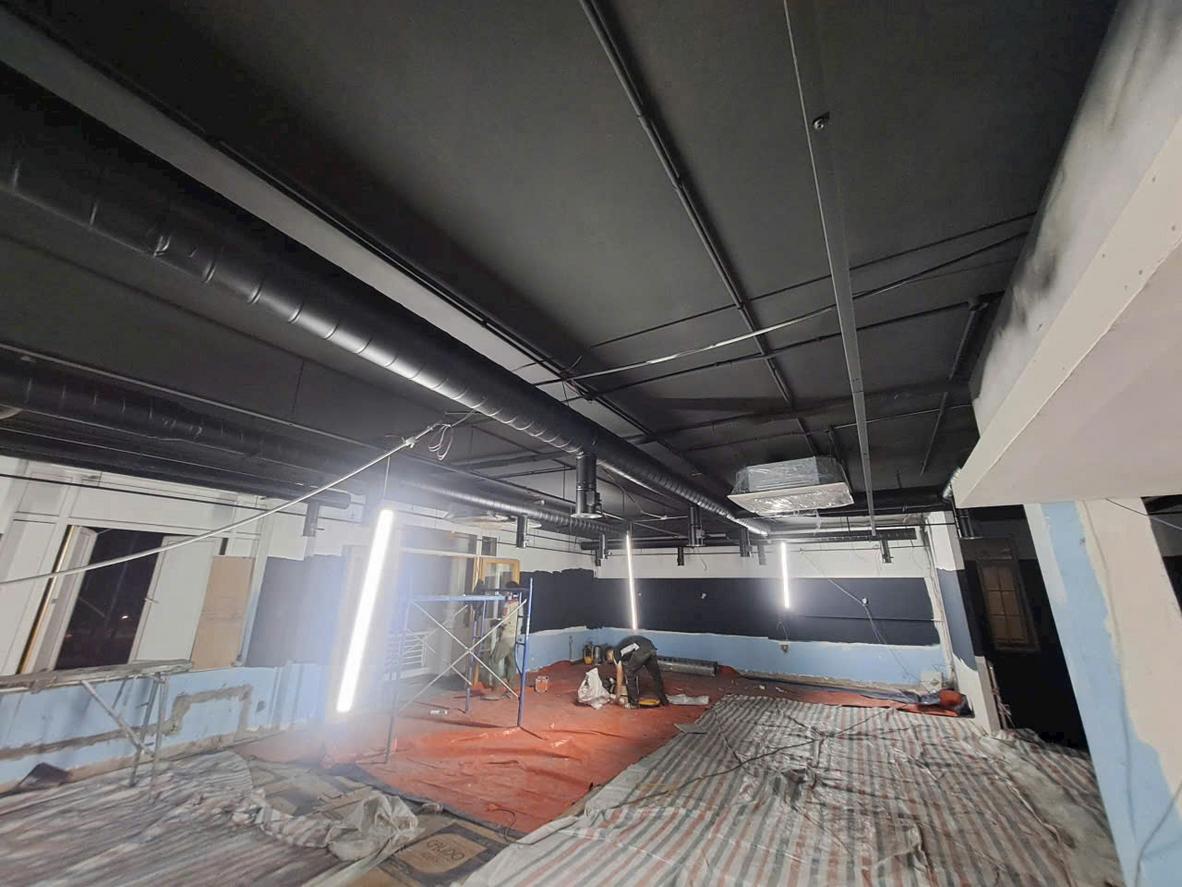

Line bếp cần đo theo vùng phát sinh khói, không theo tên gọi thiết bị

Chiều dài chụp hút luôn phải bám theo toàn bộ vùng nấu sinh khói và hơi nóng, không phải chiều dài tủ hay mặt bàn inox đi kèm. Trong thực tế, phần nhô chụp thường cần cộng thêm 200 mm-300 mm mỗi đầu so với line bếp đang nấu, nên nếu đầu vào đo thiếu ngay từ đầu thì toàn bộ kích thước gia công sẽ bị thiếu theo.

Ví dụ, một line gồm bếp Á 1200 mm, khoảng hở thao tác 150 mm, bếp chiên 600 mm và bếp nướng 900 mm thì chiều dài vùng sinh nhiệt phải tính là 2850 mm, chưa cộng phần phủ biên. Nếu lấy tròn theo “bếp khoảng 2.4 m” vì chỉ nhìn thân thiết bị chính, xưởng sẽ chốt chụp ngắn hơn thực tế ít nhất vài trăm mm. Ở Đồng Nai, lỗi này xuất hiện khá nhiều khi khách chỉ gửi ảnh mặt trước mà không có sơ đồ kích thước nhìn từ trên xuống.

Khi đo, bạn nên làm theo thứ tự ngắn gọn dưới đây:

1. Đo từ mép thiết bị nấu đầu tiên đến mép thiết bị nấu cuối cùng, đơn vị mm.
2. Ghi riêng chiều rộng từng thiết bị: bếp Á, bếp chiên, bếp nướng, nồi hấp.
3. Cộng cả khoảng hở giữa các thiết bị nếu khoảng đó vẫn nằm trong vùng bốc khói.
4. Loại trừ khu sơ chế, bàn ra món, bồn rửa nếu không sinh khói.

Một câu kỹ thuật cần nhớ: line bếp là chiều dài vùng nấu thực tế, không phải chiều dài dãy inox đặt sát tường. Nếu bạn đang phân vân giữa chụp đơn hay chụp đôi cho layout dài, có thể xem thêm bài so sánh chụp hút khói đơn và chụp hút khói đôi để hình dung rõ cách bao phủ theo từng bố cục bếp.

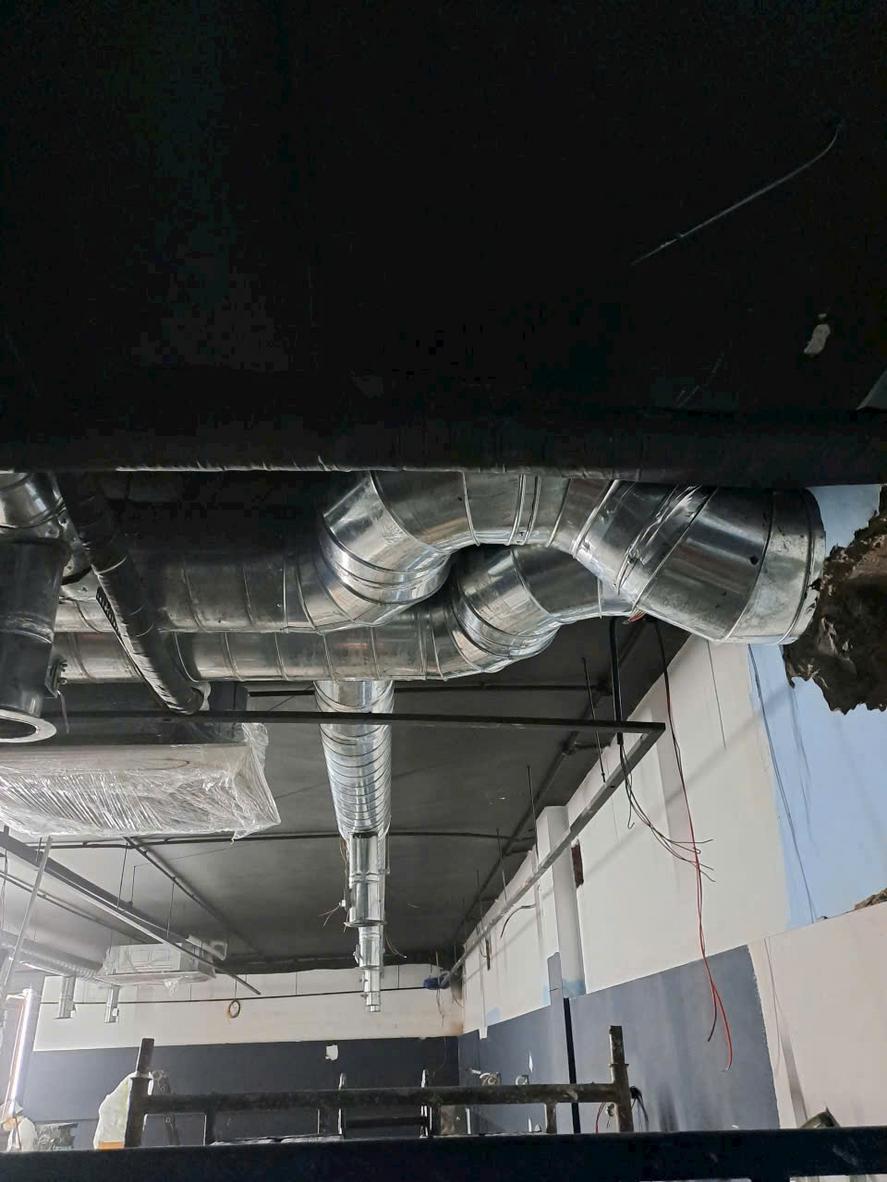

Không phải bếp nào cũng dùng cùng một mức hút

Cùng một diện tích chụp, bếp nướng và bếp hầm cho ra yêu cầu lưu lượng rất khác nhau. Nếu bếp chỉ hầm, luộc, hấp nhẹ, vận tốc gió mục tiêu có thể ở vùng thấp của khoảng 0.2-0.4 m/s; còn với bếp Á, bếp chiên nhúng hoặc bếp nướng nhiều dầu mỡ, mức thiết kế thường phải nghiêng về khoảng 0.25-0.35 m/s để gom khói nhanh hơn.

Lấy ví dụ cùng một chụp có diện tích phủ S = 3.0 m². Nếu chọn vận tốc V = 0.22 m/s cho khu bếp hầm, lưu lượng sơ bộ sẽ là Q = S × V × 3600 = 3.0 × 0.22 × 3600 = 2376 m³/h. Nhưng với bếp nướng nhiều khói, tăng lên V = 0.32 m/s thì Q = 3456 m³/h. Chênh lệch gần 1080 m³/h này đủ làm thay đổi lựa chọn quạt, cỡ ống và cả độ ồn vận hành.

• Bếp hầm, nồi hấp: ít bắn dầu, khói nhẹ hơn, ưu tiên ổn định lưu lượng.
• Bếp Âu, bếp chiên: có hơi nóng và dầu mỡ rõ hơn, cần kiểm soát phin lọc mỡ tốt.
• Bếp Á, bếp nướng: cường độ khói cao, luồng bốc mạnh, dễ phải chọn vận tốc ở nửa trên của dải khuyến nghị.
• Bếp lẩu hoặc line gia nhiệt nhẹ: cần hút mùi và hơi nước, thường không cần đẩy lưu lượng quá cao nếu vùng nấu thoáng.

Một lỗi phổ biến là gom tất cả thiết bị vào một nhóm “bếp công nghiệp” rồi chọn quạt theo cảm tính. Nếu cần đi sâu hơn ở bước chọn lưu lượng và loại quạt, bạn có thể xem bài cách chọn quạt hút cho hệ thống hút khói bếp công nghiệp để đối chiếu với bài tính kích thước này.

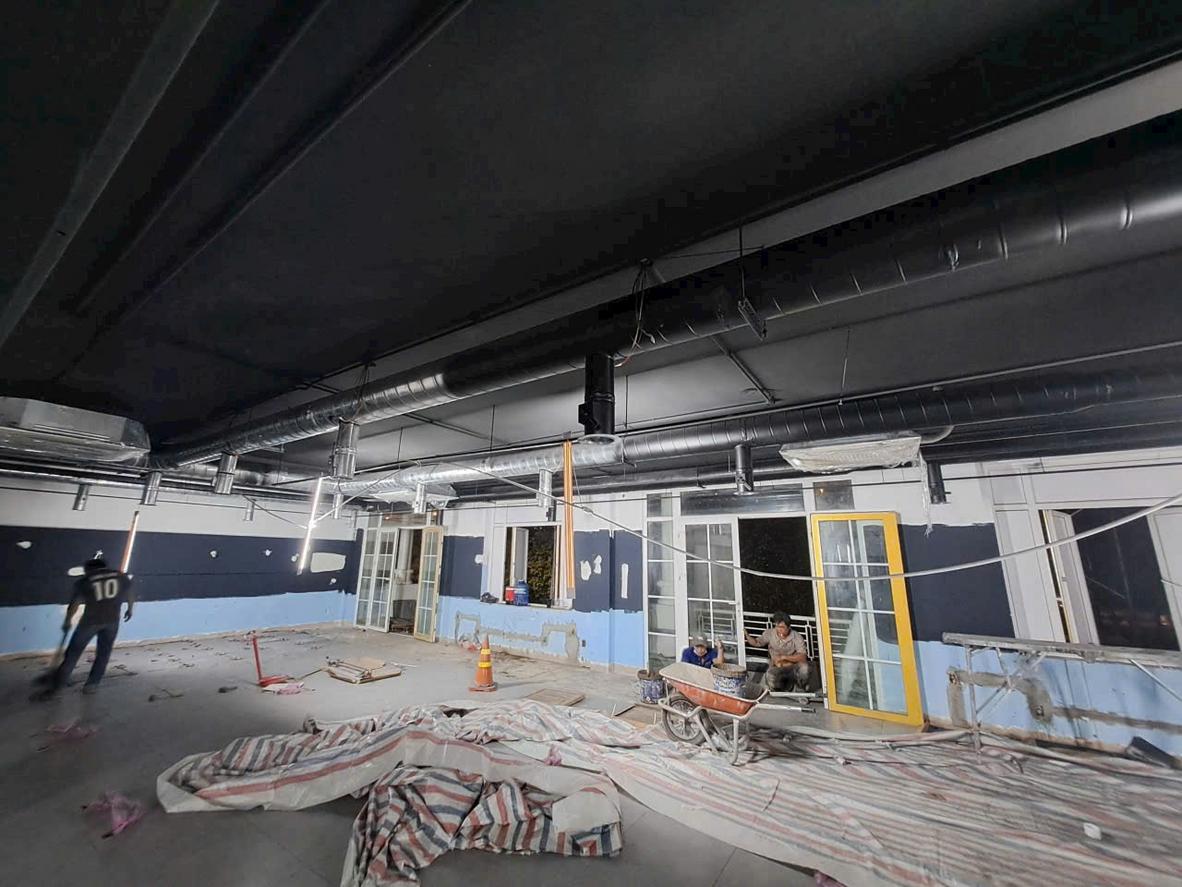

Chụp áp tường và chụp đảo không thể lấy chung một kiểu đo

Hiệu quả gom khói của chụp áp tường và chụp đảo khác nhau ngay ở cách khói thoát ra. Chụp áp tường nhận hỗ trợ từ mặt tường phía sau nên thường tập trung phần nhô ra phía trước; chụp đảo hở bốn phía nên phải bao phủ đều hơn theo cả chiều dài lẫn chiều rộng. Vì vậy, nếu bạn dùng số đo của chụp áp tường để đặt chụp đảo, mép hút rất dễ thiếu vùng đón khói ở hai bên.

Với chụp áp tường, ngoài chiều dài line bếp, bạn cần đo thêm khoảng trống thao tác phía trước để quyết định phần nhô chụp hợp lý. Với chụp đảo, phải đo cả lối đi xung quanh, vị trí đèn, dầm, sprinkler, máng cáp và đường ống dự kiến. Khoảng cách từ mặt bếp đến đáy chụp vẫn nên giữ trong 800 mm-1200 mm, còn chiều cao tum nên từ 400 mm trở lên để đủ chỗ cho phin lọc mỡ, máng hứng và cổ nối ống.

Từ góc nhìn xưởng, bạn nên chụp ảnh hiện trường theo 3 hướng: chính diện, mặt bằng từ trên xuống và hướng đường ống thoát dự kiến. Nếu có sơ đồ tay càng tốt. Chỉ cần sót một nồi hấp phụ, một bếp nướng đặt lệch góc hoặc một dầm hạ thấp trần, bản vẽ treo chụp và cổ góp có thể phải sửa lại toàn bộ.

Lưu ý kỹ thuật: các số liệu trong phần này là mức khuyến nghị để tính sơ bộ, gồm độ nhô 200-300 mm, chiều cao lắp 800-1200 mm và vận tốc gió 0.2-0.4 m/s. Trước khi gia công hoặc lắp đặt thực tế, vẫn cần khảo sát hiện trường, kiểm tra cao độ trần, tuyến ống, khí bù, PCCC và cường độ nấu để chốt thông số cuối cùng.

Khi đã có đủ dữ liệu đầu vào, bạn có thể chuyển sang bước chuẩn hóa từng chiều dài, rộng và cao của chụp theo các ngưỡng kích thước thực tế.

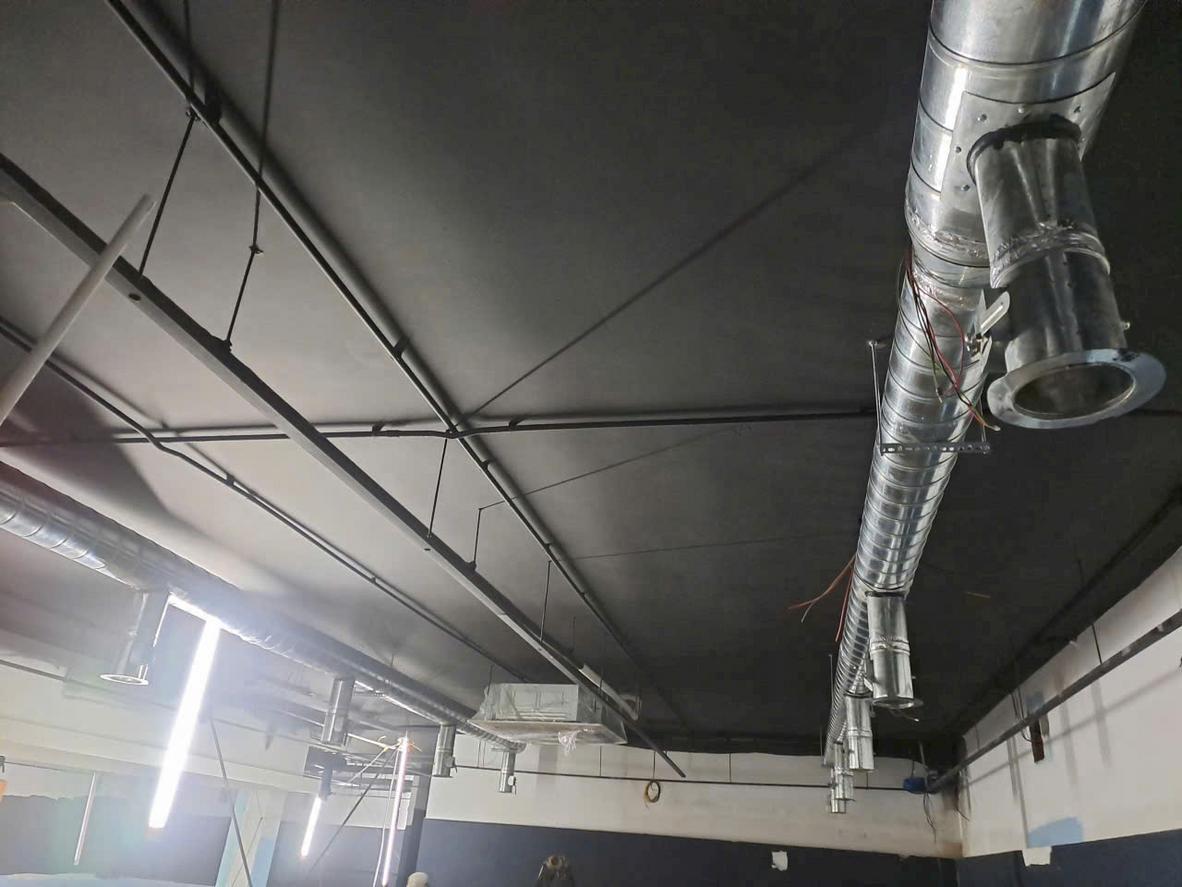

Tiêu chuẩn kích thước chụp hút khói bếp công nghiệp theo 3 chiều

Khi đã có đủ dữ liệu đầu vào, bước tiếp theo là chốt kích thước gia công sơ bộ theo 3 chiều: dài, rộng và cao thân chụp. Với mặt bằng bếp công nghiệp tại Việt Nam, bộ số khuyến nghị dùng nhiều nhất vẫn là chiều dài cộng bù 200–300mm mỗi đầu, chiều rộng nhô ra 200–300mm và tum cao tối thiểu 400mm. Đây là mức đủ để tạo vùng gom khói, bố trí phin lọc mỡ baffle filter, máng hứng mỡ và đèn trong đa số line bếp áp tường.

Một câu kỹ thuật có thể dùng để kiểm tra nhanh là: chụp hút khói tiêu chuẩn phải lớn hơn vùng nấu thực tế theo cả chiều dài lẫn chiều rộng, không làm bằng đúng kích thước thân bếp. Dù vậy, các thông số dưới đây vẫn là mức khuyến nghị phổ biến để chốt sơ bộ bản vẽ. Trước khi gia công và lắp đặt, cần khảo sát hiện trường, cao độ trần, hướng ống, khí bù và cường độ nấu để ra kích thước cuối cùng.

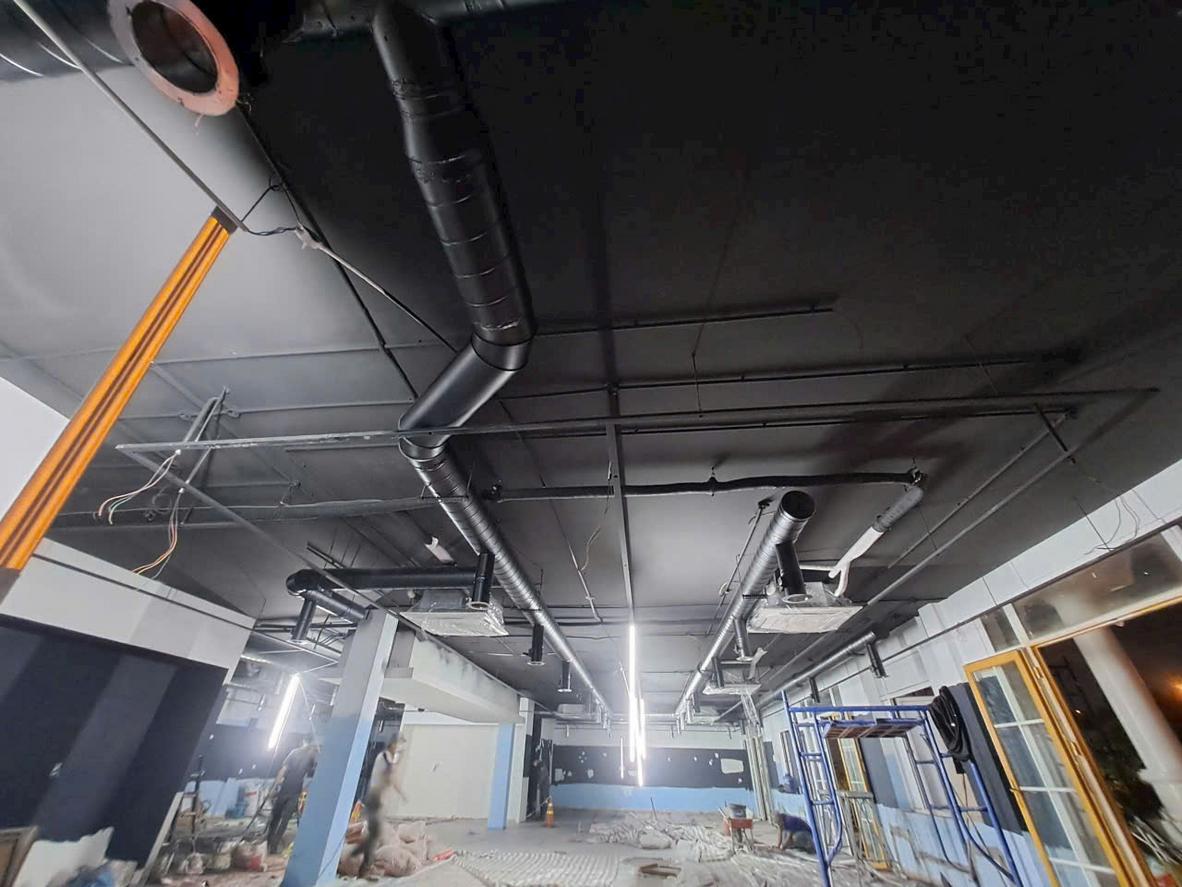

Chiều dài chụp: công thức cộng bù ở hai đầu

Công thức chuẩn: L_chụp = L_bếp + (200–300mm × 2). Trong đó, L_chụp là chiều dài chụp cần gia công, đơn vị mm; L_bếp là chiều dài thực của line bếp sinh khói, cũng tính bằng mm. Mức cộng 200mm mỗi đầu thường dùng cho line bếp nấu vừa, ít khói tạt ngang; mức 300mm mỗi đầu nên dùng khi có bếp Á, bếp chiên, bếp nướng hoặc hai đầu line đặt thiết bị sinh nhiệt mạnh.

Ví dụ 1: line bếp dài 1500mm thì chiều dài chụp nên ở mức 1900–2100mm. Ví dụ 2: line bếp dài 3000mm thì chiều dài chụp nên ở mức 3400–3600mm. Lỗi hay gặp nhất là làm chụp đúng bằng 1500mm hoặc 3000mm để tiết kiệm inox, nhưng khi nấu thực tế khói lại tràn ở hai đầu vì vùng bắt khói bị hụt.

Chiều rộng chụp và phần nhô ra phía trước người nấu

Nếu đứng nấu mà mép chảo gần sát cạnh ngoài bếp, khói và hơi nóng sẽ không bốc thẳng đứng hoàn toàn. Chúng thường tràn về phía trước theo thao tác đảo chảo, kéo nồi hoặc mở nắp liên tục. Vì vậy, với chụp áp tường, chiều rộng không thể lấy bằng đúng chiều sâu thân bếp.

Công thức khuyến nghị cho chụp áp tường: W_chụp = W_bếp + 200–300mm. Trong đó, W_chụp là chiều rộng chụp theo phương từ tường ra ngoài, đơn vị mm; W_bếp là chiều rộng hoặc chiều sâu vùng nấu thực tế, đơn vị mm. Nếu line bếp sâu 750mm, chiều rộng chụp nên nằm trong khoảng 950–1050mm. Với chụp đảo, vì hở nhiều phía hơn, vùng bao phủ cần cân đều quanh thiết bị nấu thay vì chỉ ưu tiên phần nhô mặt trước.

Ở xưởng, chúng tôi thường kiểm tra thêm một chi tiết nhỏ nhưng ảnh hưởng lớn: tay cầm chảo, mép chảo và hướng đứng nấu. Chỉ cần bếp Á đặt sát lối đi, thao tác đảo liên tục sẽ đẩy luồng nhiệt ra phía trước mạnh hơn so với bếp hầm.

Chiều cao tum và cao độ lắp đặt tiêu chuẩn

Tum chụp tối thiểu 400mm là mốc nên giữ nếu muốn lắp phin lọc mỡ baffle filter, máng hứng mỡ và đèn gắn trong chụp. Với chụp có hộp lọc lớn hơn, tích hợp đèn chịu nhiệt hoặc cần cổ nối ống lớn, phần tum thường phải tăng lên 450–600mm để bố trí gọn và giữ góc hút ổn định.

Lắp quá cao, nhất là vượt mốc 1200mm tính từ mặt bếp đến đáy chụp, khói có thêm quãng đường để tản ra ngoài vùng hút. Lắp quá thấp, dưới khoảng 800mm, người nấu dễ bị cấn đầu, tăng bức xạ nhiệt vào mặt và thao tác chảo nồi bị vướng. Mốc treo đúng là mốc vừa hút được khói, vừa không cản vận hành.

Bảng trên là mức tra nhanh để chốt kích thước sơ bộ trước khi triển khai bản vẽ. Nếu line bếp sâu hơn 800mm, có nhiều bếp nướng hoặc là chụp đảo, chiều rộng cần xem lại theo hiện trường. Khi sang bước tiếp theo là tính lưu lượng quạt, diện tích chụp S = D × R tính bằng m² sẽ quyết định trực tiếp lưu lượng hút cần chọn.

Lưu ý kỹ thuật: các kích thước trong phần này là mức khuyến nghị phổ biến tại Việt Nam để tính sơ bộ và gia công ban đầu. Trước khi chốt bản vẽ sản xuất, vẫn cần khảo sát thực tế về line bếp, cao độ lắp, dầm trần, tuyến ống, khí bù, vật liệu inox và cường độ nấu để hiệu chỉnh cho đúng công trình.

Khi kích thước chụp đã chốt đúng theo 3 chiều, bước kế tiếp là quy đổi diện tích này sang lưu lượng để tính công suất quạt hút khói cho đồng bộ toàn hệ.

Hướng dẫn từng bước tính công suất quạt hút khói phù hợp với kích thước chụp

Sau khi đã chốt kích thước chụp theo 3 chiều, bước tiếp theo là đổi phần kích thước đó thành lưu lượng hút cụ thể. Cách làm đúng là đi theo thứ tự: tính S, chọn V, tính Q, rồi mới quy đổi sơ bộ sang HP. Nếu đảo thứ tự và chọn quạt trước, kết quả rất dễ thiếu lưu lượng hoặc dư quá mức, gây ồn và tốn điện.

Một câu kiểm tra nhanh là: Q (m³/h) = S (m²) × V (m/s) × 3600. Trong đó S là diện tích miệng chụp đã quy đổi sang m², V là vận tốc gió mục tiêu tại miệng hút, còn 3600 là số giây trong 1 giờ để đổi từ m³/s sang m³/h. Với hệ hút khói bếp nhà hàng, lượng khí bù make-up air cũng nên đạt khoảng 80–90% lưu lượng hút để hệ vận hành ổn định, tránh âm áp quá sâu trong khu bếp.

Bước 1–2: Tính diện tích miệng chụp và chọn vận tốc gió mục tiêu

Dải vận tốc 0.2–0.4 m/s là vùng làm việc thực tế của miệng chụp hút khói bếp công nghiệp. Trong tính sơ bộ, bạn bắt đầu bằng công thức S = L × W; trong đó S là diện tích miệng chụp, đơn vị m²; L là chiều dài chụp, đơn vị m; W là chiều rộng chụp, đơn vị m. Nếu bản vẽ đang ở đơn vị mm, phải đổi sang m trước khi nhân, nếu không kết quả sẽ sai lệch rất lớn.

Ví dụ, chụp dài 2400 mm và rộng 1000 mm thì phải đổi thành 2.4 m và 1.0 m, khi đó S = 2.4 × 1.0 = 2.4 m². Đây là bước nhiều đội thi công vội thường bỏ qua hoặc nhầm đơn vị. Ở xưởng Đồng Nai, lỗi phổ biến nhất là lấy số 2400 × 1000 rồi chia sai hệ số, dẫn đến chọn quạt lệch cả nghìn m³/h.

Đến bước chọn V, nên giữ theo cường độ khói thực tế chứ không lấy một con số cố định cho mọi bếp. Mốc dùng nhanh như sau:

• 0.25–0.30 m/s: bếp Á thông thường, bếp nhà hàng nấu món xào nấu cơ bản.
• 0.35 m/s: bếp lẩu, bếp nướng hoặc khu nấu phát sinh nhiều khói, hơi nóng và dầu mỡ.
• 0.2–0.24 m/s: chỉ nên dùng cho khu hầm, luộc, hấp nhẹ; thấp hơn mức này khói thường gom không hết.

So sánh rất rõ: cùng một diện tích chụp 3.0 m², nếu chọn V = 0.25 m/s thì lưu lượng là 2700 m³/h; tăng lên 0.35 m/s thì lưu lượng thành 3780 m³/h. Chênh 1080 m³/h này đủ làm thay đổi cỡ quạt, đường ống và độ ồn.

Bước 3–4: Tính lưu lượng Q và chọn HP quạt sơ bộ

Nếu bếp đang bị nóng, mùi quẩn hoặc khói thoát mép chụp, phần lớn vấn đề nằm ở chỗ lưu lượng thực tế thấp hơn mức cần có. Lúc này bạn dùng đúng công thức Q (m³/h) = S (m²) × V (m/s) × 3600. Viết gọn vậy nhưng phải hiểu đúng: Q là lưu lượng quạt cần đạt tại hệ thống, không chỉ là số in trên catalogue khi chưa tính đường ống.

Sau khi ra Q, có thể quy đổi nhanh sang HP theo mốc 1 HP ≈ 1200 m³/h. Công thức chọn nhanh là HP tham khảo = Q / 1200. Ví dụ Q = 3600 m³/h thì mức quy đổi sơ bộ là khoảng 3 HP. Đây chỉ là cách chốt nhanh để nói chuyện bản vẽ sơ bộ hoặc bóc tách chi phí ban đầu.

Thực tế chọn quạt vẫn phải cộng thêm tổn thất vì ống dài, co góc, cút, van chặn, phin lọc mỡ và cao độ xả. Vì vậy, nguyên tắc an toàn là chọn quạt có lưu lượng danh định bằng hoặc lớn hơn kết quả tính, không chọn thấp hơn. Nếu hệ có nhiều co 90°, ống dài trên mái hoặc xả xa, bạn nên nghiêng lên một cấp quạt thay vì giữ đúng mức tối thiểu.

Ví dụ 1: Bếp nhà hàng 50 chỗ với line bếp 2m × 0.9m

Kết quả tính nhanh cho line bếp 2000 mm × 900 mm: chụp nên lấy khoảng 2400 mm × 1100 mm, diện tích 2.64 m², lưu lượng khuyến nghị khoảng 2851–3326 m³/h tùy mức khói, và quạt tham khảo khoảng 2.5–3 HP. Đây là ví dụ điển hình cho bếp nhà hàng quy mô vừa, khoảng 50 chỗ ngồi.

Ta đi từng bước. Đầu vào là line bếp dài 2000 mm, rộng 900 mm. Theo nguyên tắc bao phủ, chiều dài chụp cộng thêm 200 mm mỗi đầu: L = 2000 + 200 + 200 = 2400 mm. Chiều rộng chụp nhô ra phía trước thêm 200 mm: W = 900 + 200 = 1100 mm. Quy đổi sang mét: L = 2.4 m, W = 1.1 m. Vậy S = 2.4 × 1.1 = 2.64 m².

Với bếp nhà hàng 50 chỗ, nếu line nấu chủ yếu là bếp Á thông thường, bạn chọn V = 0.30 m/s. Khi đó:

1. Q = S × V × 3600
2. Q = 2.64 × 0.30 × 3600 = 2851.2 m³/h
3. HP tham khảo = 2851.2 / 1200 = 2.38 HP

Nếu khu này có thêm món xào lửa lớn hoặc hơi dầu nhiều hơn, có thể tăng lên V = 0.35 m/s, khi đó Q = 2.64 × 0.35 × 3600 = 3326.4 m³/h và HP tham khảo = 2.77 HP. Trong thực tế, mức chốt sơ bộ hợp lý là quạt khoảng 3 HP để còn bù tổn thất đường ống. Make-up air nên cấp lại khoảng 2280–2990 m³/h, tương đương 80–90% lưu lượng hút, để khu bếp không bị hút gió ngược từ cửa ra vào.

Ví dụ 2: Bếp căng-tin 200 suất với line bếp 4m × 1.2m

Giảm thiếu hút ở bếp công suất lớn phụ thuộc trực tiếp vào diện tích chụp. Với line bếp 4000 mm × 1200 mm, chỉ cần tăng diện tích chụp lên đúng chuẩn thì lưu lượng quạt đã nhảy lên rất rõ so với bếp nhỏ.

Đầu vào của ví dụ này là line bếp dài 4000 mm, rộng 1200 mm, dùng cho căng-tin khoảng 200 suất. Vì line dài và tải nấu lớn, lấy mức bao phủ chắc tay hơn: cộng 200 mm mỗi đầu theo chiều dài và nhô 300 mm theo chiều rộng phía trước. Khi đó:

Với căng-tin nấu tập trung, nên chọn V = 0.30 m/s nếu tải khói ở mức vừa, hoặc V = 0.35 m/s nếu có nhiều chảo xào, chiên và giờ cao điểm liên tục. Kết quả:

• Trường hợp 1: Q = 6.6 × 0.30 × 3600 = 7128 m³/h → HP tham khảo = 7128 / 1200 = 5.94 HP.
• Trường hợp 2: Q = 6.6 × 0.35 × 3600 = 8316 m³/h → HP tham khảo = 8316 / 1200 = 6.93 HP.

Như vậy, mức chọn sơ bộ thường sẽ rơi vào khoảng 6–7.5 HP, tùy tổn thất hệ ống và cao độ xả mái. Với bếp lớn như thế này, make-up air càng phải được tính riêng, tối thiểu khoảng 5700–7480 m³/h để giữ áp suất ổn định. Nếu không cấp khí bù, quạt vẫn chạy nhưng cửa bếp bị hút rít, lửa dễ chao và khói có thể cuộn ngược ra mép người nấu.

Lưu ý kỹ thuật: các công thức và số liệu trên là mức khuyến nghị để tính sơ bộ, gồm Q = S × V × 3600, mốc 1 HP ≈ 1200 m³/h và make-up air 80–90% lưu lượng hút. Trước khi gia công hoặc lắp đặt thực tế, vẫn cần kỹ sư khảo sát hiện trường để kiểm tra tổn thất đường ống, co, van chặn, phin lọc, cao độ xả và điều kiện vận hành thực tế của bếp.

Khi đã biết cách tính ra lưu lượng và chọn quạt sơ bộ, phần tiếp theo nên xem lại 5 lỗi rất hay gặp khiến công thức đúng nhưng hệ hút vẫn vận hành không hiệu quả.

5 sai lầm thường gặp khi tính kích thước chụp hút – và cách tránh từ kinh nghiệm xưởng

Sau khi đã biết cách tính kích thước và lưu lượng, phần dễ sai nhất lại nằm ở khâu áp công thức vào công trình thực tế. Tại xưởng Đồng Nai của Đại Việt, hơn 10 năm nhận gia công chụp hút inox 304 theo yêu cầu, chúng tôi gặp rất nhiều trường hợp khách gửi kích thước đúng trên giấy nhưng khi lắp xong hệ vẫn hụt khói, ám mùi hoặc nóng bếp. Nguyên nhân thường không nằm ở một lỗi lớn, mà ở 5 lỗi kỹ thuật lặp đi lặp lại dưới đây.

Một câu kiểm tra nhanh là: chụp hút hoạt động kém thường do sai vùng bao phủ, sai cao độ, sai lưu lượng Q, thiếu make-up air hoặc tum chụp không đủ 400mm. Các thông số trong phần này là mức khuyến nghị để kiểm tra sơ bộ; trước khi gia công và lắp đặt, vẫn cần khảo sát thực tế line bếp, cao độ trần, tuyến ống và cường độ nấu để chốt bản vẽ cuối.

1) Chụp làm bằng đúng kích thước bếp thay vì cộng bù vùng bắt khói

Chiều dài chụp nên dài hơn line bếp 200–300mm mỗi đầu, và chiều rộng nên nhô thêm 200–300mm. Đây là mốc kỹ thuật cơ bản để tạo vùng gom khói trước khi dòng khí tản ra ngoài. Nếu làm chụp đúng bằng thân bếp, khói sẽ thoát ở hai mép đầu và mép trước, nhất là với bếp Á, bếp chiên hoặc khu nấu đảo chảo liên tục.

Dạng lỗi này xuất hiện nhiều khi khách chỉ gửi kích thước thân bếp như 2000mm × 750mm rồi yêu cầu gia công chụp đúng 2000mm × 750mm để tiết kiệm inox. Kết quả là bản vẽ nhìn gọn, nhưng khi vận hành thật, hơi nóng và dầu mỡ không đi hết vào vùng hút. Cách tránh rất rõ: đo theo line nấu sinh khói, không đo theo khung bàn hay thân thiết bị, sau đó cộng bù tối thiểu 200mm mỗi phía cần bắt khói.

2) Lắp chụp quá cao hoặc quá thấp so với mặt bếp

Bản vẽ có thể đúng, nhưng công trình vẫn thất bại nếu đội thi công treo sai cao độ. Khi đáy chụp cao hơn 1200mm tính từ mặt bếp, khói có thêm quãng đường để loãng ra trước khi đi vào miệng hút. Ngược lại, nếu thấp dưới 700–800mm, người nấu dễ bị vướng đầu, thao tác nồi chảo bị cấn và nhiệt hắt trực tiếp vào mặt.

Ở thực tế xưởng, chúng tôi từng gặp line bếp tính chuẩn với chụp dài 2600mm, rộng 1000mm, quạt đủ m³/h, nhưng đội lắp nâng đáy chụp lên gần 1350mm vì vướng đà trần. Hệ quả là khói thoát ra mép trước dù quạt vẫn chạy đúng công suất. Mốc nên giữ là 800–1200mm từ mặt bếp đến đáy chụp; nếu trần thấp hoặc có dầm, cần chỉnh lại thân chụp, cổ chụp và tuyến ống ngay từ bản vẽ 2D chứ không nên xử lý tại công trường.

3) Chọn quạt theo giá thay vì theo lưu lượng Q thực tế

Giảm chi phí mua quạt ban đầu thường dẫn tới tăng chi phí sửa hệ về sau. Công thức cần kiểm tra vẫn là Q = S × V × 3600; trong đó Q là lưu lượng quạt, đơn vị m³/h; S là diện tích miệng chụp, đơn vị m²; V là vận tốc hút mục tiêu, đơn vị m/s. Với chụp hút bếp công nghiệp, vận tốc tại miệng hút nên giữ trong khoảng 0.2–0.4 m/s.

Lỗi hay gặp là thấy quạt 2 HP rẻ hơn nên chốt luôn, trong khi chụp diện tích 3.6 m² cần tối thiểu khoảng 2592–5184 m³/h tùy mức khói. Nếu chọn quạt thấp hơn, vận tốc thực chỉ còn dưới 0.2 m/s, khói sẽ lửng trong vùng nấu rồi mới tản ra ngoài. Cách tránh là tính Q trước, kiểm tra thêm tổn thất qua ống, co, cút, phin lọc mỡ baffle filter, rồi mới chọn model quạt.

4) Bỏ qua khí bù áp make-up air nên bếp bị âm áp

Nhiều hệ hút chạy đủ quạt nhưng vẫn hút không sạch vì phòng bếp thiếu khí cấp bù. Khi quạt hút kéo ra hàng nghìn m³/h mà không có đường cấp khí vào tương ứng, khu bếp bị âm áp, cửa ra vào khó đóng mở, lửa bếp chao, và khói có xu hướng lùa ngược từ mép chụp vào mặt người nấu.

Mức kiểm tra dùng nhanh là make-up air nên đạt khoảng 80–90% lưu lượng hút. Ví dụ hệ hút chọn 5000 m³/h thì khí bù nên ở khoảng 4000–4500 m³/h. Đây là lỗi khách rất hay bỏ sót khi chỉ hỏi giá chụp và quạt.

5) Làm tum chụp quá thấp, không đủ chỗ cho phin lọc mỡ và thoát khí ổn định

Tum chụp tối thiểu nên cao 400mm. Mốc này không phải để “đẹp bản vẽ”, mà để đủ không gian lắp phin lọc mỡ baffle filter, máng hứng mỡ, đèn và cổ nối ống. Nếu tum thấp hơn 400mm, góc đặt phin lọc bị ép, đường gom mỡ ngắn, tháo vệ sinh khó và độ an toàn vận hành giảm rõ.

So với tum 450–500mm, loại tum 250–300mm nhìn gọn hơn nhưng thường phát sinh lỗi sau vài tháng: mỡ bám dày, tháo phin vướng tay, nước vệ sinh chảy ngược và khói xoáy trong thân chụp. Với chụp gia công inox 304 dày khoảng 0.8–1.0mm, phần tum đủ cao còn giúp bố trí kết cấu cứng vững hơn, đỡ rung khi quạt làm việc. Khi chốt bản vẽ, nên yêu cầu thể hiện rõ chiều cao tum, số lượng phin, kích thước hộp hứng mỡ và cổ ống, thay vì chỉ ghi tổng dài × rộng.

Lưu ý kỹ thuật: các mốc 200–300mm, 800–1200mm, 0.2–0.4 m/s, make-up air 80–90% và tum tối thiểu 400mm là mức khuyến nghị để kiểm tra thiết kế sơ bộ. Trước khi gia công hoặc lắp đặt thực tế, vẫn cần khảo sát hiện trường để kiểm tra trần, dầm, tuyến ống, vị trí quạt, tải nấu và điều kiện vận hành của từng bếp.

Nếu bạn đã có kích thước line bếp hoặc bản phác tay, Đại Việt có thể hỗ trợ kiểm tra miễn phí và dựng bản vẽ 2D trước khi gia công để tránh phải cắt sửa sau lắp đặt.

Sang phần cuối, bạn có thể đối chiếu nhanh các câu hỏi thực tế về kích thước và lắp đặt để chốt lại trước khi đặt gia công chụp hút.

Câu hỏi thường gặp về kích thước và lắp đặt chụp hút khói bếp công nghiệp

Sau phần công thức và các lỗi hay gặp, dưới đây là nhóm câu hỏi ngắn để bạn đối chiếu nhanh trước khi chốt bản vẽ hoặc lắp đặt. Các mốc kỹ thuật trong FAQ là mức khuyến nghị để tính sơ bộ; trước khi gia công và thi công thực tế vẫn nên khảo sát hiện trường vì cao độ trần, loại bếp, tuyến ống và cường độ nấu có thể làm thay đổi phương án.
